Приложение А Государственная поверочная схема для средств измерений температурного коэффициента линейного расширения твердых тел от 0,0140-6до 10040-6 К-1 в диапазоне температуры от 90 до 3000 K

ГОСУДАРСТВЕННЫЙ ПЕРВИЧНЫЙ ЭТАЛОН

ЕДИНИЦЫ ТЕМПЕРАТУРНОГО КОЭФФИЦИЕНТА ЛИНЕЙНОГО

РАСШИРЕНИЯ ТВЕРДЫХ ТЕЛ 0,01^10 ⁶-100-10 ⁶ К^-1 в диапазоне температуры 90-3000 К

S= 0,05^10 ⁸'-10-10⁸ К^-1

Ua= 0,05-10 ⁸'-10-10 ⁸ К^-1

uc= 0,0630^-8-2830^-8 К^-1

Метод прямых измерений

Метод прямых измерений

Меры ТКЛР ¹¹

0,05^10 ⁶-100-10К^-1

90-3000 К ₇  „

5²= 0,4И0^-7-15^10^-7 К^-1

Метод прямых измерений

Метод прямых измерений

¹

Наряду с мерами ТКЛР в областях промышленности, где требуется контроль материалов со специфическими свойствами (физическими и иными), в качестве рабочих эталонов могут быть применены стандартные образцы ТКЛР утвержденного типа.

²

без учета знака.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

14 декабря 2018 г.                                               ,    2663

ГОСТ 8.018-2007 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений температурного коэффициента линейного расширения твердых тел в диапазоне температуры от 90 до 1800 К».

• 4.  ФГУП «ВНИИФТРИ» (С.И. Донченко) внести информацию об утверждении ГПС в Федеральный информационный фонд по обеспечению единства измерений.

• 5.  Управлению метрологии (Д.В.Гоголев) обеспечить размещение информации об утверждении ГПС на официальном сайте Федерального агентства по техническому регулированию и метрологии в информационно -телекоммуникационной сети Интернет.

• 6.  Признать утратившим силу приказ Федерального агентства по техническому регулированию и метрологии от 19 января 2016 г. № 21 «Об утверждении Государственной поверочной схемы для средств измерений температурного коэффициента линейного расширения твердых тел от 0,0 Г10"⁶ до 100* 10"⁶ К^-1 в диапазоне температуры от 90 до 3000 К».

• 7. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036EE32711E880E9E0071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен; с 08,11,2018 до 08.11.2019

УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии

от «14» декабря 2018 г. № 2663

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ТЕМПЕРАТУРНОГО КОЭФФИЦИЕНТА ЛИНЕЙНОГО РАСШИРЕНИЯ ТВЕРДЫХ ТЕЛ

В ДИАПАЗОНЕ ОТ 0,0140^-6ДО 10040^-6 К^-1

В ДИАПАЗОНЕ ТЕМПЕРАТУРЫ ОТ 90 ДО 3000 K

Государственная   поверочная   схема для средств измерений

температурного коэффициента линейного расширения (далее - ТКЛР) твердых тел в диапазоне от 0,0140^{- 6} до 10040^{- 6} K^{- 1} в диапазоне температуры от 90 до 3000 K устанавливает порядок передачи единицы ТКЛР твердых тел от государственного первичного эталона, при помощи вторичных и рабочих эталонов, средствам измерений с указанием погрешностей и основных методов передачи единицы.

Графическая часть Государственной поверочной схемы для средств измерений температурного коэффициента линейного расширения твердых тел в диапазоне от 0,0V10^-6 до 10040^{- 6} K^{- 1} в диапазоне температуры от 90 до 3000 K представлена в приложении А.

• 2.1 В настоящей ГПС применены следующие сокращения:

ГПЭ - государственный первичный эталон;

НСП - неисключенная систематическая погрешность;

СКО - среднее квадратическое отклонение;

ТКЛР - температурный коэффициент линейного расширения;

• 2.2 В настоящей ГПС применены следующие обозначения:

S - среднее квадратическое отклонение;

S_x - суммарное СКО результатов измерений;

Л - предел допускаемой абсолютной погрешности;

3 - допускаемые значения доверительных границ абсолютной погрешности (при Р=0,95);

0 - неисключенная систематическая погрешность;

u_A - стандартная неопределенность результата измерений  ТКЛР,

оцениваемая по типу А;

uB - стандартная неопределенность результата измерений ТКЛР,

оцениваемая по типу В;

uc - суммарная стандартная неопределенность воспроизведения единицы ТКЛР;

U - расширенная неопределенность;

Р - доверительная вероятность, равная 0,95;

k - коэффициент охвата (k=2 при Р=0,95).

• 3.1. Государственный первичный эталон состоит из комплекса следующих средств измерений:

дилатометр для диапазона температуры от 90 до 400 K;

дилатометр для диапазона температуры от 300 до 1800 K;

дилатометр для диапазона температуры от 1000 до 3000 K;

меры ТКЛР твердых тел для контроля стабильности эталонных дилатометров и передачи единицы.

• 3.2. Диапазон значений ТКЛР твердых тел, в котором воспроизводится единица, составляет от 0,01^10“ ⁶ до 100-10“ ⁶ K^{- 1} в диапазоне температуры от 90 до 3000 К.

• 3.3. ГПЭ обеспечивает воспроизведение единицы ТКЛР со следующими характеристиками:

СКО результата измерений S при трех независимых измерениях, составляет от 0,05-10“ ⁸ до 10-10“ ⁸ К^{- 1} в зависимости от значений температуры и ТКЛР меры;

НСП воспроизведения единицы ТКЛР 0 составляет от 0,06^10“ ⁸ до 50-10“ ⁸ К“ ¹ в зависимости от значений температуры и ТКЛР меры;

стандартная неопределенность результата измерений ТКЛР, оцениваемая по типу А, u_A составляет от 0,05•IO^{- 8} до 10-10“⁸ К“ ¹ в зависимости от значений температуры и ТКЛР;

стандартная неопределенность результата измерений ТКЛР, оцениваемая по типу В, u_B составляет от 0,03-10“ ⁸ до 26-10“ ⁸ К^{- 1}в зависимости от значений температуры и ТКЛР;

суммарная стандартная неопределенность воспроизведения единицы ТКЛР u_c, составляет от 0,06-10^{“ 8} до 28-10^{“ 8} К^{“ 1} в зависимости от значений температуры и ТКЛР;

расширенная неопределенность U составляет от 0,12-10^“8 до 56-10^“8 К^“1 при коэффициенте охвата k=2 в зависимости от значений температуры и ТКЛР.

• 3.4. ГПЭ применяют для передачи единицы ТКЛР твердых тел вторичным эталонам и рабочим эталонам в диапазоне рабочей температуры от 90 до 3000 К методом прямых измерений.

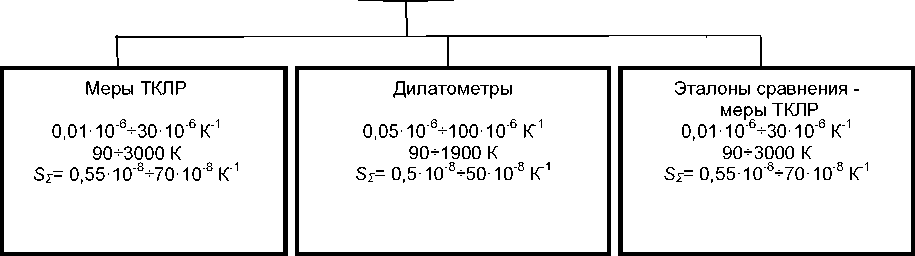

• 4. Вторичные эталоны

• 4.1.1. В качестве эталонов сравнения применяют меры ТКЛР твердых тел со значениями от 0,01-10^{“ 6} до 30-10^{“ 6} K^{“ 1} в диапазоне температуры от 90 до 3000 K.

• 4.1.2. Суммарное СКО результатов измерений S^ эталонов сравнения в интервале температуры 100 К при трех независимых измерениях, составляет от 0,55-10^{“ 8} до 70-10^{“ 8} K^{“ 1} в зависимости от значений температуры и ТКЛР меры.

• 4.1.3. Эталоны сравнения “ меры ТКЛР применяют для международных сличений.

• 4.2.1. В качестве вторичных эталонов применяют меры ТКЛР твердых тел с диапазоном ТКЛР от 0,01-10^{“ 6} до 30-10^{“ 6} K^{“ 1} в диапазоне температуры от 90 до 3000 K.

• 4.2.2. Суммарное СКО результатов измерений S^ вторичных эталонов “ мер ТКЛР в интервале температуры 100 К при трех независимых измерениях составляет от 0,55-10^{“ 8} до 70-10^{“ 8} K^{“ 1} в зависимости от значений температуры и ТКЛР меры.

• 4.2.3. Вторичные эталоны - меры ТКЛР применяют для передачи единицы ТКЛР дилатометрам интерференционным со значениями измеряемых ТКЛР от 0,05-10“ ⁶ до 30-10“ ⁶ K^{- 1} в диапазоне температуры от 90 до 1800 K с пределом допускаемой абсолютной погрешности Л от 0,5-10“ ⁷ до 5•IO^{- 7} K^{- 1}, дилатометрам оптическим и компараторным со значениями измеряемых ТКЛР от 1-10“ ⁶ до 100-10“ ⁶ K^{- 1} в диапазоне температуры от 90 до 3000 K с пределами допускаемой абсолютной погрешности Л от 1,5-10“ ⁷ до 75-10“ ⁷ K^{- 1} методом прямых измерений.

• 4.3.1. В качестве вторичных эталонов применяют дилатометры с диапазоном измерений ТКЛР от 0,05-10^{“ 6} до 100-10^{“ 6} K^{“ 1} в диапазоне температуры от 90 до 1900 K.

• 4.3.2. Суммарное СКО результатов измерений S^ вторичных эталонов -дилатометров в интервале температуры 100К при трех независимых измерениях составляет от 0,5-10^{- 8} до 50-10^{- 8} K^{- 1} в зависимости от значений температуры и ТКЛР меры.

• 4.3.3. Вторичные эталоны - дилатометры применяют для передачи единицы ТКЛР рабочим эталонам в диапазоне рабочей температуры от 90 до 1900 K с допускаемыми значениями доверительных границ абсолютной погрешности д от 0,4-10“⁷ до 15-10“ ⁷ K^{- 1} (при Р=0,95) методом прямых измерений.

• 5.1. В качестве рабочего эталона применяют меры ТКЛР твердых тел со значениями ТКЛР от 0,05-10^{“ 6} до 100-10^{“ 6} K^{“ 1} в диапазоне температуры от 90 до 3000 K.

• 5.2. Допускаемые значения доверительных границ абсолютной погрешности д рабочего эталона в интервале температуры 100К при трех независимых измерениях (при Р = 0,95) составляют от 0,4-10^{“ 7} до 15-10^{“ 7} K^{“ 1} в зависимости от значений температуры и ТКЛР меры.

• 5.3. Рабочий эталон применяют для передачи единицы ТКЛР средствам измерений:

дилатометрам оптическим и компараторным со значениями измеряемых ТКЛР от 1-10^{“ 6} до 100-10^{“ 6} K^{“ 1} в диапазоне температуры от 90 до 3000 K с пределом допускаемой абсолютной погрешности Л от 1,5-10^{“ 7} до 75-10^{“ 7} K^{“ 1};

дилатометрам с толкателем со значениями измеряемых ТКЛР от 0,3-10^{“ 6} до 100-10^{“ 6} K^{“ 1} в диапазоне температуры от 90 до 2800 K с пределом допускаемой абсолютной погрешности Л от 1,2-10^{“ 7} до 10-10^{“ 6} K^{“ 1};

термоанализаторам с диапазоном измерений относительного удлинения ± 0,4 в диапазоне температуры от 90 до 2600 К с пределом допускаемой абсолютной погрешности измерений относительного удлинения Л от 0,3-10^{“ 3} до 20-10^{“ 3} методом прямых измерений.

• 6.1. В качестве средств измерений применяют дилатометры интерференционные, оптические, компараторные и дилатометры с толкателем, с диапазоном измерений ТКЛР от 0,0540^{- 6} до 10040^{- 6} K^{- 1} в диапазоне температуры от 90 до 3000 K и термоанализаторы с диапазоном измерений относительных удлинений ± 0,4 в диапазоне температуры от 90 до 2600 K.

• 6.2. Предел допускаемой абсолютной погрешности измерений ТКЛР Л средств измерений в интервале температуры 100 К при трех независимых измерениях составляет от 0,5 •IO^{- 7} до 100 •IO^{- 7} K^{- 1} в зависимости от значений температуры и ТКЛР меры и типа дилатометра. Предел допускаемой абсолютной погрешности измерений относительного удлинения Л средств измерений в интервале температуры 1OO К при трех независимых измерениях составляет от 0,340^{- 3} до 2040^{- 3} в зависимости от значений температуры, ТКЛР меры и типа термоанализатора.
