МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

03 сентября 2024 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях  (правообладателях)

утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель руководителя Е.Р. Лазаренко f                           \

Подлинник электронного документа, подписанного ЭП,

хранится в системе электронного документооборота

Федерального агентства по техническому регулированию и

метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «___» __2О24 г. № _^098

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» сентября 2024 г. № 2098

Регистрационный № 92232-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Новопласт»

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Новопласт» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (далее - ИИК), включающие в себя измерительные трансформаторы тока (далее - ТТ), счетчики активной и реактивной электроэнергии (далее - счетчики), вторичные измерительные цепи и технические средства приема-передачи данных. Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2, 3.

• 2- й уровень - информационно-вычислительный комплекс (далее - ИВК), включающий в себя сервер баз данных (далее - БД), автоматизированные рабочие места персонала (далее -АРМ), устройство синхронизации времени УСВ-3 (далее - УСВ), программное обеспечение (далее - ПО) «Пирамида 2000» и каналообразующую аппаратуру.

Первичные токи трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые с первичными напряжениями по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков поступает на сервер БД, где осуществляется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ, хранение измерительной информации.

На верхнем - втором уровне системы выполняется дальнейшая обработка измерительной информации, в частности, формирование, хранение поступающей информации, оформление справочных и отчетных документов.

ИВК по сети Internet с использованием электронной подписи раз в сутки формирует и отправляет с помощью электронной почты по каналу связи по протоколу TCP/IP отчеты с результатами измерений в формате XML в АО «АТС», филиал АО «СО ЕЭС» РДУ и всем заинтересованным субъектам оптового рынка электрической энергии и мощности.

АИИС КУЭ имеет систему обеспечения единого времени (далее - СОЕВ), которая охватывает уровни ИИК и ИВК. АИИС КУЭ оснащена УСВ принимающим сигналы точного времени от глобальных навигационных спутниковых систем (далее - ГНСС) ГЛОНАСС/GPS. УСВ обеспечивает автоматическую коррекцию часов сервера БД. Коррекция часов сервера БД проводится при расхождении часов сервера БД и времени УСВ более чем на ±1 с. Коррекция часов счетчиков производится сервером БД. Коррекция часов счетчиков проводится при расхождении часов счетчиков и времени сервера БД более чем на ±2 с.

Журналы событий счетчиков электроэнергии отражают время (дату, часы, минуты, секунды) коррекции часов указанных устройств.

Журналы событий сервера БД отражают время (дату, часы, минуты, секунды) коррекции часов указанных устройств и расхождение времени в секундах корректируемого и корректирующего устройств в момент, непосредственно предшествующий корректировке.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер (№1262) в цифровом формате указывается типографским способом в паспорте-формуляре АИИС КУЭ, а также на специальном информационном шильдике на передней дверце шкафа с сервером в составе уровня ИВК.

В АИИС КУЭ используется ПО «Пирамида 2000», в состав которого входят модули, указанные в таблице 1. ПО «Пирамида 2000» обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО «Пирамида 2000».

ПО «Пирамида 2000» не влияет на метрологические характеристики измерительных каналов (далее - ИК) АИИС КУЭ, указанные в таблице 2.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Конструкция средства измерения исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Таблица 1 -

данные ПО

Состав ИК АИИС КУЭ и их основные метрологические характеристики приведены в таблице 2.

Таблица 2 - Состав ИК АИИС КУЭ и их основные метрологические характеристики

Продолжение таблицы 2_________________________________________________________________________________________________

Примечания:

• 1. Характеристики погрешности ИК даны для измерений электроэнергии и средней мощности (получасовой).

• 2. В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности 0,95.

• 3. Погрешность в рабочих условиях указана для cos9 = 0,8 инд, I 0.02(0.05)^|„ом и температуры окружающего воздуха в месте расположения счетчиков для ИК №№ 1-4 от -40 °C до +60 °C.

• 4. Кл. т. - класс точности, Ктт - коэффициент трансформации трансформаторов тока, Рег. № - регистрационный номер в Федеральном информационном фонде.

• 5. Допускается замена ТТ и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик.

• 6. Допускается замена УСВ на аналогичное утвержденного типа.

• 7. Допускается замена сервера БД без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).

• 8. Допускается изменение наименований ИК без изменения объекта измерений.

• 9. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Основные технические характеристики ИК АИИС КУЭ приведены в таблице 3.

Таблица 3 - Основные технические

ИК АИИС КУЭ

передаваться в организации-участники оптового рынка электроэнергии электронной почты и сотовой связи.

В журналах событий фиксируются факты:

• - журнал счётчика:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчике;

• - журнал сервера БД:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчике и сервера БД;

• - пропадание и восстановление связи со счетчиком. Защищённость применяемых компонентов:

• - механическая защита от несанкционированного доступа и пломбирование:

• - счётчика;

• - промежуточных клеммников вторичных цепей тока и напряжения;

• - испытательной коробки;

• - сервера БД;

  передаче,

• -  защита на программном уровне информации при хранении, параметрировании:

• - счетчика;

• - сервера БД. Возможность коррекции времени в:

• - счетчиках (функция автоматизирована);

• - ИВК (функция автоматизирована). Возможность сбора информации:

• - о результатах измерений (функция автоматизирована). Цикличность:

• - измерений 30 мин (функция автоматизирована);

• - сбора 30 мин (функция автоматизирована).

наносится на титульный лист паспорта-формуляра АИИС КУЭ типографским способом.

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

приведены в документе «ГСИ. Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «Новопласт», аттестованном ООО «МЦМО» г. Владимир, аттестат об аккредитации № 01.00324-2011 от 14.09.2011.

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Общество с ограниченной ответственностью «Торговый дом Ново-пласт» (ООО «ТД Ново-пласт»)

ИНН 5321172709

Юридический адрес: 173526, Новгородская обл., р-н Новгородский, рп. Панковка, ул. Промышленная, д. 8, помещ. 7

Общество      с      ограниченной

(ООО «ВН-Энерготрейд»)

ИНН 5048024231

Адрес: 142304, Московская обл., г. Чехов, ул. Гагарина, д. 19А

Общество с ограниченной ответственностью «Проектный институт комплексной автоматизации» (ООО «ПИКА»)

ИНН 3328009874

Адрес: 600016, Владимирская обл., г.о. город Владимир, г. Владимир, ул. Большая Нижегородская, д. 81, каб. 307

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314709.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» сентября 2024 г. № 2098

Регистрационный № 91163-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы для комплексной аппаратно-программной обработки, сохранения, приёма и передачи физиологических параметров человека ТачМед+

Приборы для комплексной аппаратно-программной обработки, сохранения, приёма и передачи физиологических параметров человека ТачМед+ (далее - приборы) предназначены для измерений температуры тела человека бесконтактным методом, массовой концентрации паров этанола в выдыхаемом воздухе, неинвазивного давления, частоты пульса.

Принцип действия канала артериального давления основан на определении систолического и диастолического артериального давления косвенным осциллометрическим способом.

Принцип действия канала преобразовании в электрический поверхности тела.

Принцип действия канала выдыхаемом воздухе основан на работе электрохимического датчика.

Приборы могут изготавливаться в двух исполнениях: ТачМед ОТМ+ на базе персонального компьютера и ТачМед ТТМ+ на базе мини-компьютера.

Приборы реализованы в виде набора устройств, измеряющих физиологические параметры человека, и персонального компьютера с предустановленным программным обеспечением, являющимся общим для всех устройств.

Заводской номер наносится на маркировочную табличку типографским методом в цифровом формате.

Общий вид приборов с указанием места нанесения знака утверждения типа и заводского номера представлен на рисунках 1 и 2. Нанесение знака поверки на приборы не предусмотрено. Пломбирование мест настройки (регулировки) приборов не предусмотрено.

Место нанесения знака утверждения типа и заводского номера

/.

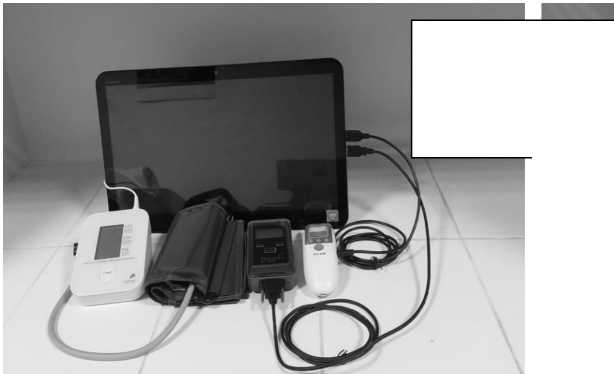

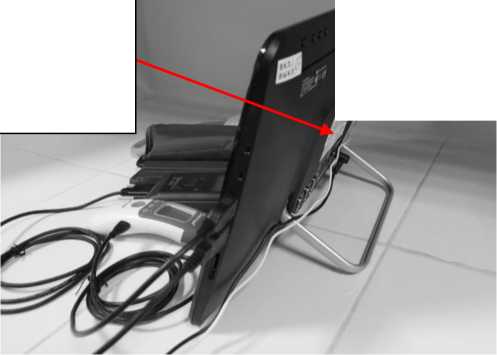

Рисунок 1 - Общий вид приборов исполнения ТачМед ОТМ+ с указанием места нанесения знака утверждения типа и места нанесения заводского номера

Место нанесения знака утверждения типа и заводского номера

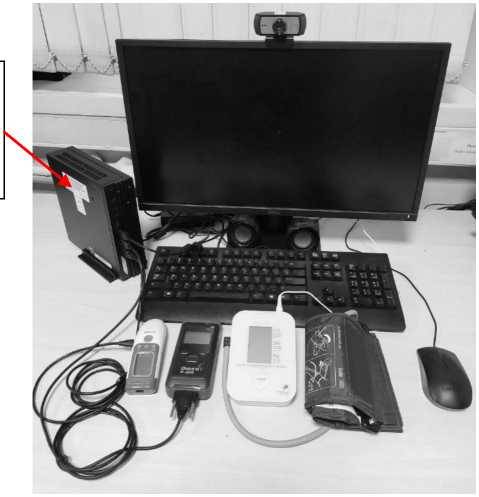

Рисунок 2 - Общий вид приборов исполнения ТачМед ТТМ+ с указанием места нанесения знака утверждения типа и места нанесения заводского номера

Программное обеспечение (далее - ПО) приборов состоит из встроенного ПО, предназначенного для считывания и сохранения результатов измерений. ПО приборов запускается в автоматическом режиме после включения. ПО защищено от преднамеренных и непреднамеренных изменений.

ПО является метрологически значимым.

Метрологические характеристики приборов нормированы с учетом влияния ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Таблица 1 -

ПО

данные

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики канала измерений массовой концентрации паров этанола в выдыхаемом воздухе

_____________Наименование характеристики_____________

Метод измерения массовой концентрации паров этанола в выдыхаемом воздухе

электрохимический

и

Таблица 5 - Технические

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на корпус прибора любым технологическим способом.

Таблица 6 - Комплектность средства измерений

приведены в разделе 2 «Общий принцип действия» руководства по эксплуатации 06.6201.203-001-11354155-2019/1 РЭ.

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 1.6);

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3464 «Об утверждении государственной поверочной схемы для электродиагностических средств измерений медицинского назначения»;

Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры»;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3452 «Об утверждении государственной поверочной схемы для средств измерений содержания этанола в газовых средах»;

ТУ 32.50.50-001-11354155-2019 «Приборы для комплексной аппаратно-программной обработки, сохранения, приёма и передачи физиологических параметров человека ТачМед. Технические условия».

Общество с ограниченной ответственностью «Нобилис» (ООО «Нобилис»)

ИНН 7726702524

Адрес юридического лица: 117452, г. Москва, вн. тер. г. муниципальный округ Зюзино, пр-кт Балаклавский, д. 28В, стр. В

Общество с ограниченной ответственностью «Нобилис» (ООО «Нобилис»)

ИНН 7726702524

Адрес: 117452, г. Москва, вн. тер. г. муниципальный округ Зюзино, пр-кт Балаклавский, д. 28В, стр. В

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский и испытательный институт медицинской техники» Федеральной службы по надзору в сфере здравоохранения (ФГБУ «ВНИИИМТ» Росздравнадзора) Адрес: 115478, г. Москва, Каширское ш., д. 24, стр. 16

Телефон: +7 (495) 989-73-62

E-mail: info@vniiimt.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312253.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» сентября 2024 г. № 2098

Регистрационный № 91162-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы для комплексной аппаратно-программной обработки, сохранения, приёма и передачи физиологических параметров человека ТачМед

Приборы для комплексной аппаратно-программной обработки, сохранения, приёма и передачи физиологических параметров человека ТачМед (далее - приборы) предназначены для измерений температуры тела человека бесконтактным методом, массовой концентрации паров этанола в выдыхаемом воздухе, неинвазивного давления, частоты пульса.

Принцип действия канала артериального давления основан на определении систолического и диастолического артериального давления косвенным осциллометрическим способом.

Принцип действия канала преобразовании в электрический поверхности тела.

Принцип действия канала выдыхаемом воздухе основан на работе электрохимического датчика.

Приборы могут изготавливаться в двух исполнениях: ТачМед ОТМ на базе персонального компьютера и ТачМед ТТМ на базе мини-компьютера.

Приборы реализованы в виде набора устройств, измеряющих физиологические параметры человека, и персонального компьютера с предустановленным программным обеспечением, являющимся общим для всех устройств.

Заводской номер наносится на маркировочную табличку типографским методом в цифровом формате.

Общий вид приборов с указанием места нанесения знака утверждения типа и заводского номера представлен на рисунках 1 и 2. Нанесение знака поверки на приборы не предусмотрено. Пломбирование мест настройки (регулировки) приборов не предусмотрено.

Место нанесения знака утверждения типа и заводского номера

/.

Рисунок 1 - Общий вид приборов исполнения ТачМед ОТМ с указанием места нанесения знака утверждения типа и места нанесения заводского номера

Место нанесения знака утверждения типа и заводского номера

Рисунок 2 - Общий вид приборов исполнения ТачМед ТТМ с указанием места нанесения знака утверждения типа и места нанесения заводского номера

Программное обеспечение (далее - ПО) приборов состоит из встроенного ПО, предназначенного для считывания и сохранения результатов измерений. ПО приборов запускается в автоматическом режиме после включения. ПО защищено от преднамеренных и непреднамеренных изменений.

ПО является метрологически значимым.

Метрологические характеристики приборов нормированы с учетом влияния ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Таблица 1 -

ПО

данные

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики канала измерений массовой концентрации паров этанола в выдыхаемом воздухе

_____________Наименование характеристики_____________

Метод измерения массовой концентрации паров этанола в выдыхаемом воздухе

электрохимический

и

Таблица 5 - Технические

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на корпус прибора любым технологическим способом.

Таблица 6 - Комплектность средства измерений

приведены в разделе 2 «Общий принцип действия» руководства по эксплуатации 06.6201.203-001-11354155-2019 РЭ.

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 1.6, 1.11, 12.2);

Приказ Федерального агентства по техническому р егулированию и метрологии от 30 декабря 2019 г. № 3464 «Об утверждении государственной поверочной схемы для электродиагностических средств измерений медицинского назначения»;

Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры»;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3452 «Об утверждении государственной поверочной схемы для средств измерений содержания этанола в газовых средах»;

ТУ 32.50.50-001-11354155-2019 «Приборы для комплексной аппаратно-программной обработки, сохранения, приёма и передачи физиологических параметров человека ТачМед. Технические условия».

Общество с ограниченной ответственностью «Нобилис» (ООО «Нобилис»)

ИНН 7726702524

Адрес юридического лица: 117452, г. Москва, вн. тер. г. муниципальный округ Зюзино, пр-кт Балаклавский, д. 28В, стр. В

Общество с ограниченной ответственностью «Нобилис» (ООО «Нобилис»)

ИНН 7726702524

Адрес: 117452, г. Москва, вн. тер. г. муниципальный округ Зюзино, пр-кт Балаклавский, д. 28В, стр. В

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский и испытательный институт медицинской техники» Федеральной службы по надзору в сфере здравоохранения (ФГБУ «ВНИИИМТ» Росздравнадзора) Адрес: 115478, г. Москва, Каширское ш., д. 24, стр. 16

Телефон: +7 (495) 989-73-62

E-mail: info@vniiimt.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312253.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» сентября 2024 г. № 2098

Регистрационный № 77971-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

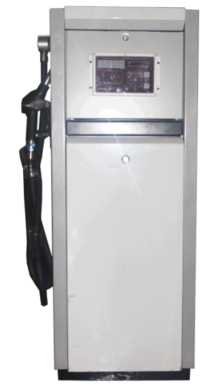

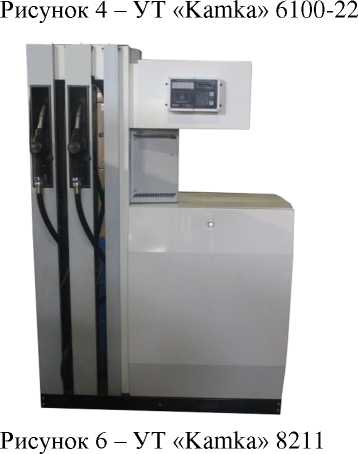

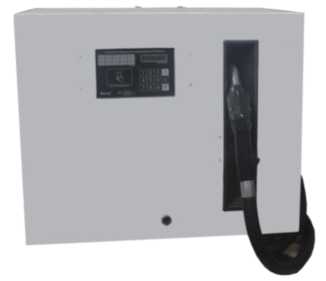

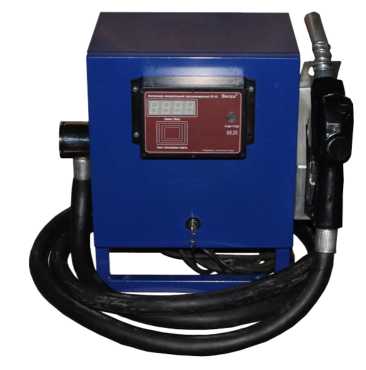

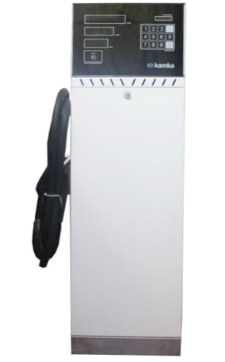

Установки топливораздаточные «Катка»

Установки топливораздаточные «Катка» (в дальнейшем - УТ) предназначены для измерений объёма и массы светлых нефтепродуктов: бензин, керосин, дизельное и другое топливо (далее - топливо), с вязкостью от 0,55 до 40 мм²/с (от 0,55 до 40 сСт) при его выдаче с учётом требований учётно-расчётных операций.

УТ представляют собой единую самонесущую конструкцию и состоят из: корпуса, топливораздаточного оборудования основного и дополнительного, блока индикации и управления.

Основное топливораздаточное оборудование: измеритель объёма или двухпоршневой измеритель объёма, либо массовый расходомер кориолисового типа, генератор импульсов, датчик индукционных оборотов, клапан соленоидный или клапан электромагнитный соленоидный, рукав раздаточный.

Принцип действия УТ основан на прямом методе измерений - непосредственной оценки объёма топлива измерителем объёма или массы топлива массовым расходомером.

В составе УТ может устанавливаться электронасос.

Дополнительное топливораздаточное оборудование:

• - система отбора паров;

• - температурные модули;

• - системы подогрева.

Блок индикации и управления выполнен в виде контроллера "Benza".

Отсчетное устройство УТ отображает информацию об объёме или массе выданной дозы.

Количество одновременно заправляемых транспортных средств - от 1 до 2.

УТ изготовлены из коррозионно-устойчивых материалов и покрытие, защищающее от коррозии. Детали УТ, соприкасающиеся изготовлены из материалов, не снижающих качество измеряемой воздействию в пределах рабочего диапазона температур.

УТ имеют взрывозащищённое исполнение с маркировкой взрывозащиты Ex II Gb IIb T3.

Фотографии общего вида УТ представлены на рисунках 1-6.

Рисунок 1 - УТ «Катка» 4110

Рисунок 5 - УТ «Катка» 7111

Рисунок 3 - УТ «Катка» 6100-21

Рисунок 2 - УТ «Катка» 5111

Цифра, характеризующая конструктивное исполнение корпуса (1-9)

Цифра, характеризующая количество выдаваемых видов топлива (1-8)

Цифра, характеризующая комплект оборудования, примененный в гидравлической системе установки

0 - отсутствует насосный моноблок/электродвигатель

• 1 - с насосным блоком/электродвигателем, 380 В

• 2 - с насосным блоком/электродвигателем, 220 В

• 3 - с насосным блоком/электродвигателем , 24 В

• 4 - с насосным блоком/электродвигателем, 12 В

Цифра, характеризующая количество одновременно обслуживаемых сторон

0 - установка с односторонней индикацией без системы отбора паров

• 1 - установка с односторонней индикацией с системой отбора паров

• 2 - установка с двухсторонней индикацией без системы отбора паров

• 3 - установка с двухсторонней индикацией с системой отбора паров

• 4 - установка с двойной односторонней индикацией без системы отбора паров

• 5 - установка с двойной односторонней индикацией с системой отбора паров

Цифра, характеризующая модификацию контроллера (0-9)

0 - контроллер отсутствует

• 1 - BS-01

• 2 - BS-02

Цифра, характеризующая номинальный расход топлива

• 1 - до 50 л/мин (кг/мин)

• 2 - свыше 80 до 130 л/мин (кг/мин)

• 3 - свыше 130 л/мин (кг/мин)

Дополнительное обозначение - состав электронного оборудования, обогрев

Пломбирование от несанкционированного доступа осуществляется с помощью свинцовых пломб, устанавливаемых на внутренние части УТ так, как показано на рисунках 7 и 8 (для модификаций измеряющих объём топлива).

Знак поверки наносится на внутренние части УТ в виде свинцовых пломб как показано на рисунках 7-9.

Заводской номер в цифровом формате наносится на табличку УТ, расположенную на боковой панели, методом лазерной гравировки.

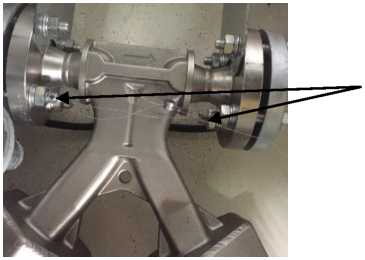

Рисунок 7 - Пломбировка генератора импульсов

Пломбирование от несанкционированного доступа осуществляется с помощью свинцовых пломб, устанавливаемых на внутренние части УТ так, как показано на рисунке 9 (для модификаций, имеющих массовый расходомер).

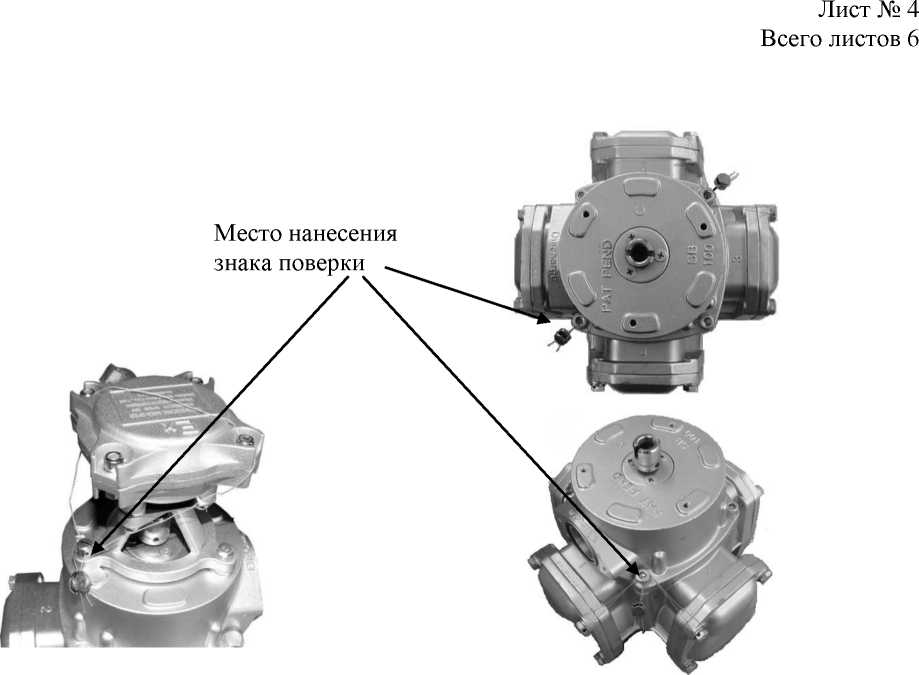

Место нанесения знака поверки

Рисунок 9 - Пломбировка генератора импульсов

Программное обеспечение (далее - ПО) УТ состоит из встроенного ПО и внешнего ПО.

Встроенное ПО обеспечивает функционирование УТ в соответствии с заданным алгоритмом, а также обработку и выдачу измерительной информации. Часть встроенного ПО является метрологически значимым.

Внешнее ПО (программы «Умная АЗС» или «Benza - Автоматическая АЗС») служит для настройки и обслуживания УТ. Данное ПО не содержит метрологически значимых данных.

Идентификационные данные метрологически значимого ПО приведены в таблице 1.

Таблица 1 -

ПО

данные

значимого

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Метрологические и технические характеристики представлены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические

наносится на маркировочную планку УТ сбоку и в левом верхнем углу титульного листа паспорта типографским способом.

Комплект поставки приведён в таблице 4.

Таблица 4 - Комплектность средства измерений

приведены в разделе 2 документа «Установка топливораздаточная «Катка». Руководство по эксплуатации. УТ-036.00.000 РЭ».

ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»;

ТР ТС 020/2011 «Электромагнитная совместимость технических средств»;

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, п. 6.3.4);

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»;

ТУ 26.51.52-036-24016000-2018 Установки топливораздаточные «Kamka». Технические условия.

Акционерное общество «Пензаспецавтомаш» (АО «Пензаспецавтомаш»)

ИНН 5835003258

Юридический адрес: 440015, Пензенская обл., г.о. город, г. Пенза, ул. Егорова, влд. 3

Адрес: 440015, Пензенская обл., г.о. город, г. Пенза, ул. Егорова, влд. 3 Телефон (факс):(8412) 67-47-77

Е-mail: benza@benza.ru

Web-сайт: www.benza.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области» (ФБУ «Пензенский ЦСМ»)

Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20

Телефон (факс): (8412) 49-82-65

Е-mail: pcsm@sura.ru

Web-сайт: www.penzacsm.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311197.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» сентября 2024 г. № 2098

Регистрационный № 72104-18

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи температуры и влажности ПТВ

Преобразователи температуры и влажности ПТВ (далее преобразователи) предназначены для измерений температуры и относительной влажности газообразных сред.

Принцип действия преобразователей основан на измерении и преобразовании сигналов измерений температуры и относительной влажности в аналоговый сигнал.

Преобразователи представляют собой многофункциональные микропроцессорные, конфигурируемые приборы.

Преобразователи состоят из ёмкостного чувствительного элемента (ЧЭ) влажности, ЧЭ температуры, защитного фильтра, корпуса и электронного устройства.

Преобразователи выпускаются в четырех модификациях:

ПТВ-1 - измерение температуры и относительной влажности;

ПТВ-2 - измерение температуры и относительной влажности, цифровая индикация измеряемой величины;

ПТВ-3 - измерение температуры и относительной влажности, определение

температуры точки росы, абсолютной влажности и объемного содержания влаги, цифровая индикация;

ПТВ-4 - дополнительно (к модификации ПТВ - 3) обеспечивает двух - или трехпозиционные регулирования, для этого в схеме преобразователя имеются два компаратора сравнения текущих значений температуры и влажности с заданными значениями, которые управляют выходными устройствами (оптосемисторы или электромагнитные реле).

В ПТВ-3 определение абсолютной влажности, температуры точки росы, объемной влажности осуществляется расчетным путем, при этом значение давления, используемое при расчете объемной влажности, фиксировано и равно 100 кПа (может быть изменено с помощью программы «Конфигуратор»). В ПТВ-4 имеется дополнительный вход (4-20) мА для подключения внешнего преобразователя давления.

Каждая модификация преобразователей может иметь следующие варианты выходных сигналов и схемы подключения к вторичным приборам:

а) унифицированные сигналы постоянного тока (4-20) мА (двухпроводная схема подключения);

б) сигналы (4-20) мА по стандарту HART (двухпроводная схема подключения);

в) унифицированные сигналы постоянного тока (0-5) мА, (4-20) мА, (схема подключения с отдельным питанием).

Отличительные особенности модификаций приведены в таблице 1.

Таблица 1 - Отличительные особенности

Преобразователи в зависимости от модификаций имеют различные конструктивные исполнения:

• - для канального монтажа с давлением в каналах до 2,5 МПа (ПТВ-1, ПТВ-2, ПТВ3);

• - для настенного монтажа (ПТВ-2, ПТВ-3);

• - для утопленного щитового монтажа (ПТВ-4).

По устойчивости к механическим воздействиям при эксплуатации преобразователи соответствуют группе исполнения М6 по ГОСТ 17516.1 - 90.

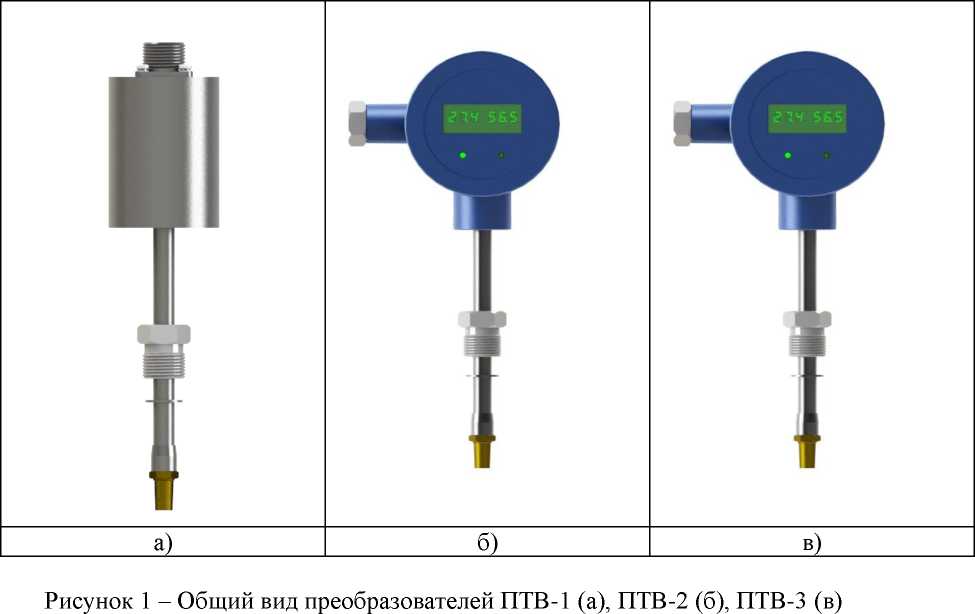

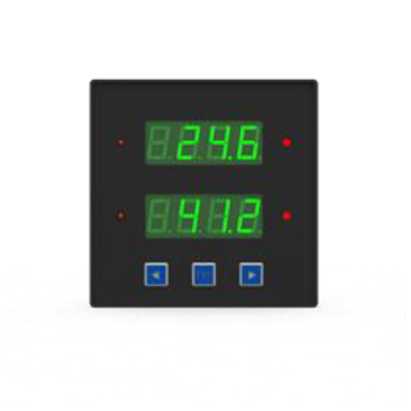

Общий вид преобразователей представлен на рисунках 1, 2.

Таблица 3 -

данные ПО

Метрологические и технические характеристики

Таблица 4 - Метрологические характеристики

Условия эксплуатации:

• - температура окружающей среды, ^оС

• - относительная влажность воздуха, % Средний срок службы, лет, не менее

наносится на табличку, расположенную на корпусе преобразователя фотоспособом и на паспорт - типографическим способом.

Таблица 6 - Комплект поставки ПТВ

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Общество с ограниченной ответственностью Научно-производственная фирма «Сенсорика» (ООО НПФ «Сенсорика»)

ИНН 6660076367

Адрес: 620075, г. Екатеринбург, ул. Мамина-Сибиряка, д. 145

Юридический адрес: 620062, Свердловская обл., г. Екатеринбург, ул. Первомайская, д. 76, помещ. 144

Телефон: (343) 263-74-24

Web-сайт: www.sensorika.ru

Федеральное Государственное Унитарное Предприятие «Уральский научно-исследовательский институт метрологии» (ФГУП «УНИИМ»)

Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4

Телефон: (343) 350-26-18, факс: (343) 350-20-39

Web-сайт: https://uniim.ru

E-mail: uniim@uniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» сентября 2024 г. № 2098

Регистрационный № 64082-16

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи измерительные регулирующие ТР

Преобразователи измерительные регулирующие ТР (далее - преобразователи ТР) предназначены для измерений сигналов, в том числе от первичных преобразователей величины и формирования

Принцип действия преобразователей ТР основан на измерении сигналов, в том числе от датчиков, преобразовании их в измеряемые датчиками величины аналого-цифровыми и цифроаналоговыми преобразователями (АЦП и ЦАП), отображении измеренных значений на светодиодном 4-х разрядном индикаторе, а также формировании управляющих сигналов в соответствии с заданными алгоритмами и отображении результатов регулирования на светодиодных индикаторах.

Конструктивно преобразователи ТР состоят из входных усилителей, аналого-цифровых и цифро- аналоговых преобразователей (АЦП и ЦАП), микропроцессора, выходных устройств, органов управления и индикации, интерфейсов связи с внешними устройствами.

Преобразователи ТР являются микропроцессорными, многофункциональными устройствами и выпускаются в двух конструктивных исполнениях: щитовом для монтажа на щите и модульном для монтажа на DIN-рейку.

Преобразователи ТР обеспечивают:

• - индикацию измеренных величин и сигналов управления;

• - архивирование измеренных значений;

• - программное регулирование;

• - формирование управляющих сигналов в соответствии с законами регулирования:

Т - позиционный

П - пропорциональный

ПИ - пропорционально-интегральный

ПД - пропорционально-дифференциальный

ПИД - пропорционально-интегрально-дифференциальный

ПДД - пропорционально-дифференциально-дифференциальный

• - передачу информации по стандартным цифровым интерфейсам RS232/485.

Преобразователи ТР предназначены для работы со следующими датчиками (сигналами):

• - термопреобразователи сопротивления (ТС) по ГОСТ 6651-2009;

• - термоэлектрические преобразователи (ТП) по ГОСТ Р 8.585-2001;

• - унифицированные сигналы постоянного тока и напряжения по ГОСТ 26.011-80.

Преобразователи ТР выпускаются следующих модификаций, отличающихся набором выполняемых функций и подключаемых датчиков:

ТР101 - универсальный одноканальный;

ТР102 - универсальный многоканальный (от двух до четырех каналов);

ТР103П - программный трехканальный;

ТР106П - программный многоканальный (от двух до шести каналов).

Степень защиты преобразователей ТР от проникновения пыли и воды IP 54 по ГОСТ 14254-96.

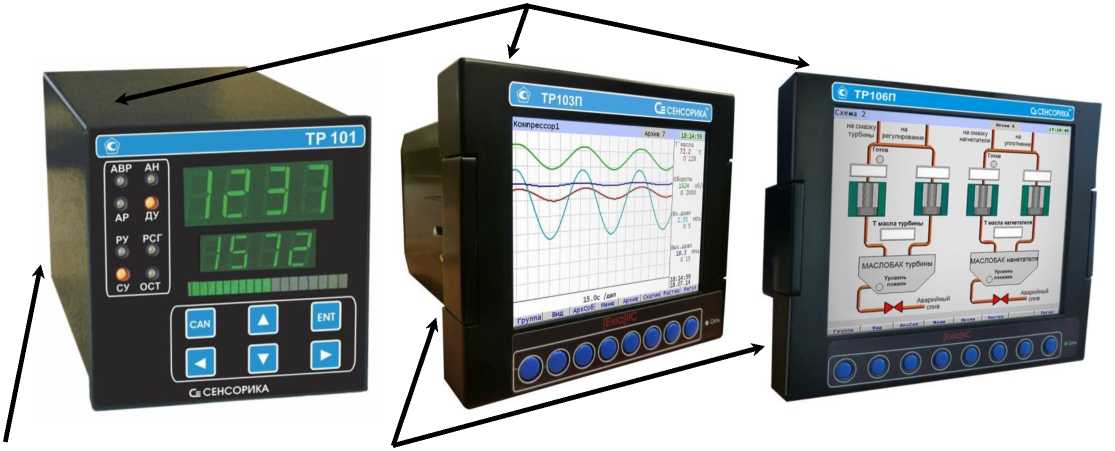

Общий вид преобразователей ТР представлен на рисунках 1-3.

Место нанесения знака поверки

Место пломбирования

Место пломбирования

Рисунок 3 - Фото общего вида преобразователя ТР106П с указанием места пломбирования и нанесения знака поверки

Идентификационные данные программного обеспечения преобразователей ТР указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Защита программного обеспечения преобразователей ТР от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по P 50.2.077-2014.

Метрологические и технические характеристики представлены в таблице 2.

наносится на титульные листы эксплуатационной документации типографским способом и на лицевую панель преобразователя ТР методом шелкографии.

Таблица 3 - Комплектность

Методика измерений содержится в документах КПЛШ.466429.032 РЭ «Преобразователь измерительный регулирующий ТР101. Руководство по эксплуатации», КПЛШ.466429.040 РЭ «Преобразователь измерительный регулирующий ТР102. Руководство по эксплуатации», КПЛШ.466429.052 РЭ «Преобразователь измерительный многоканальный регулирующий ТР106П, ТР103П, ТР106П/2, ТР103П/2. Руководство по эксплуатации».

ГОСТ 13384-93 Преобразователи измерительные для термоэлектрических преобразователей и термопреобразователей сопротивления. Общие технические требования и методы испытаний;

ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне (1^10^-16-30) А;

ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств постоянного электрического напряжения и электродвижущей силы;

ГОСТ Р 8.764-2011 ГСИ. Государственная поверочная схема для средств электрического сопротивления;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических Общие технические условия.

Общество с ограниченной ответственностью Научно-производственная фирма «Сенсорика» (ООО НПФ «Сенсорика»)

ИНН: 6660076367

Юридический адрес: 620062, Свердловская обл., г. Екатеринбург, ул. Первомайская, д. 76, помещ. 144

Тел./факс (343) 263-74-24, (343) 310-19-07

E-mail: mail@sensorika.org

Федеральное государственное унитарное предприятие «Уральский научноисследовательский институт метрологии» (ФГУП «УНИИМ»)

Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4

Тел. (343) 350-26-18, факс: (343) 350-20-39

Е-mail: uniim@uniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.
