Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «26» ноября 2018 г. № 2459

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики холодной и горячей воды крыльчатые WFK2; WFW2

Счетчики холодной и горячей воды крыльчатые WFK2; WFW2 (далее счетчики), предназначены для измерений объёма холодной питьевой воды по СанПиН 2.1.4.1074-01 и воды в тепловых сетях по СНиП 2.04.07 систем теплоснабжения протекающей по трубопроводу в жилых домах, а также в других промышленных зданиях при учетных операциях.

Счетчик состоит из корпуса с камерой, в которую установлена крыльчатка с магнитом и счетного механизма.

Счетный механизм установлен на корпус и крепится к нему прозрачной защитной крышкой. Индикаторное устройство - 8 разрядов последовательных цифр, девятый разряд стрелочный.

Вращение крыльчатки через магнитную муфту передается на счетный механизм. Счетный механизм, имеющий масштабирующий механический редуктор, обеспечивает перевод числа оборотов крыльчатки в объём измеренной воды.

В счетчиках с удаленным считыванием сигнала на одном из колес редуктора установлен магнит, прохождение которого над герконом обеспечивает его замыкание.

При замыкании контактов геркона в цепи протекает ток, фиксируемый внешним счетчиком импульсов.

Электрическая цепь удаленного считывания сигнала выполнена в двух вариантах: первый

• - геркон включен в параллельно-последовательный резистивный делитель (цепь Намур), второй

• - чистые контакты геркона (цепь Геркон).

Счетчики соответствуют техническим требованиям ГОСТ Р 50193.1-92 при воздействии внешних магнитных полей создаваемых подковообразным магнитом по МИ 2985-2006.

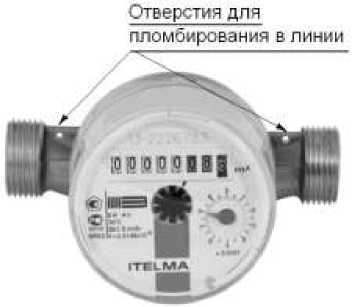

Внешний вид и места пломбирования счетчиков приведены на рисунке 1:

Таблица 1 - Исполнения счетчиков

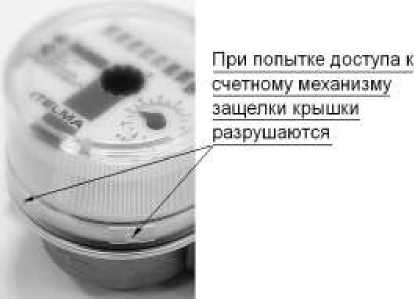

При попытке доступа к счетному механизму защелки крышки разрушаются

7

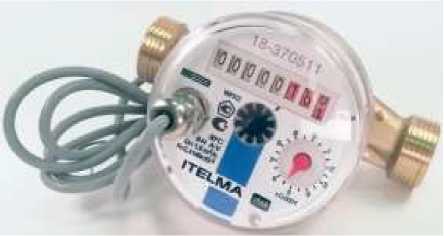

Счетчик с защитой IP68

Рисунок 1 - Внешний вид и места пломбирования счетчиков

Программное обеспечение отсутствует.

Таблица 2 - Метрологические характеристики

По метрологическим характеристикам счетчики относятся к классу В при горизонтальной установке, к классу А при вертикальной установке по ГОСТ Р 50193.1-92.

Таблица 3 - Основные технические характеристики

наносится на шкалу счетного механизма методом фотопечати и на эксплуатационную документацию типографским способом.

Таблица 4

осуществляется по документу МИ 1592-2015 “Рекомендация ГСИ. Счетчики воды. Методика поверки”.

Основное средство поверки:

- поверочная расходомерная установка, погрешность ±0,5 %.

Знак поверки наносится в паспорт.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ Р 50193.1-92 "Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования"

ГОСТ Р 50193.3-92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Методы и средства испытаний

ГОСТ Р 50601-93 "Счетчики питьевой воды крыльчатые. Общие технические условия".

МИ 2985-2006 “Счетчики холодной и горячей воды. Типовая методика испытаний на воздействие внешних магнитных полей”

ТУ 4213-001-817331698-2013 “Счетчики холодной и горячей воды крыльчатые WFK2x.xxx/ WFW2x.xxx Технические условия“
