№1578 от 01.07.2024
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 574482
ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 21 декабря 2023 г. № 2767 «О внесении изменений в сведения об утвержденных типах средств измерений»
Приказы по основной деятельности по агентству Вн. Приказ № 1578 от 01.07.2024
МИЮ1СТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
01 июля 2024 г.
1578
Москва
О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 21 декабря 2023 г. № 2767 «О внесении изменений в сведения об утвержденных типах средств измерений»
В целях исправления технической ошибки п р и к а з ы в а ю:
-
1. Внести изменения в пункт 8 приложения к приказу
от 21 декабря 2023 г. № 2767 «О внесении изменений в сведения об утвержденных типах средств измерений», заменив описание измерений, прилагается к настоящему приказу.
типа средства
типе средства
Федеральный
-
2. ФГБУ «ВНИИМС» внести сведения об утвержденном измерений согласно приложению к настоящему приказу в информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
Е.Р.Лазаренко
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
Сертификат: 525EEF525B83502D7A69D9FC03064C2A
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 06.03.2024 до 30.05.2025
\______________
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «01» июля 2024 г. № 1578
Лист № 1
Всего листов 19
Регистрационный № 74731-19
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Расходомеры-счетчики ультразвуковые ИРВИС-Ультра
Назначение средства измеренийРасходомеры-счетчики ультразвуковые ИРВИС-Ультра предназначены для измерений объемного расхода и объема при рабочих условиях природного газа, попутного нефтяного газа, воздуха, азота, аргона, водорода, гелия, ацетилена, кислорода, перегретого или насыщенного сухого водяного пара, дымовых газов, паров углеводородных газов по ГОСТ 20448-2018, других неагрессивных горючих и инертных газов (далее - газы), давления, температуры, измерения объемного (массового) расхода и объема (массы) газов, приведенных к стандартным условиям по ГОСТ 2939-63, энергосодержания природного газа, количества теплоты водяного пара, а также для измерения давления и температуры окружающего воздуха.
Описание средства измеренийПринцип действия расходомеров-счетчиков основан на измерении разности времени прохождения ультразвуковых импульсов по направлению движения потока газа и против него. Возбуждение импульсов производится пьезоэлектрическими преобразователями, установленными на измерительном участке трубопровода, в котором производится измерение расхода газа.
Одна или несколько пар пьезоэлектрических преобразователей (лучей) работают попеременно в режиме приемник-излучатель и обеспечивают излучение и прием ультразвуковых импульсов. Движение газа вызывает изменение времени прохождения ультразвуковых импульсов по потоку и против него. Разность времени прямого и обратного прохождения ультразвуковых импульсов пропорциональна скорости потока среды. Интегрированием скорости среды по площади поперечного сечения трубопровода осуществляется переход к объемному расходу. Учет знака разности времени прохождения ультразвуковых колебаний позволяет измерять расход и накопленный объем, как в прямом, так в обратном направлениях.
Расходомеры-счетчики ультразвуковые ИРВИС-Ультра проводят расчет коэффициента сжимаемости для приведения измеренного объемного расхода (объема) газов к стандартным условиям. Для природного газа коэффициент сжимаемости вычисляется по ГОСТ 30319.2-2015, ГОСТ 30319.3-2015, ГОСТ Р 8.662-2009, для свободного нефтяного газа ГСССД МР 113-2003, для других газов - по ГСССД 4-78, ГСССД 8-79, ГСССД 70-84, ГСССД 89-85, ГСССД 92-86, ГСССД 96-86, ГСССД 110-87, ГСССД МР 118-2005, ГСССД МР 134-2007, ГСССД МР 135-2007, ГСССД 147-2008 и ГСССД 179-96.
Расходомеры-счетчики ультразвуковые ИРВИС-Ультра в зависимости от модификации и конструктивного исполнения состоят из первичных преобразователей, блока интерфейса и питания, являющихся автономными блоками, соединительного кабеля, шлюзовой камеры (для модификаций ИРВИС-Ультра-Пр, ИРВИС-Ультра-Вр и ИРВИС-Ультра-моноПр), а также измерительных участков и устройства подготовки потока, поставляемых по заказу. В составе расходомеров-счетчиков ультразвуковых ИРВИС-Ультра может быть от одного до четырех первичных преобразователей и от одного до четырех блоков интерфейса и питания.
Первичный преобразователь состоит из первичного преобразователя расхода, первичного преобразователя давления, первичного преобразователя температуры и блока преобразователя-усилителя. Первичные преобразователи температуры и давления могут быть средствами утвержденного типа и/или интегрированы в состав расходомеров-счетчиков. Не интегрированные первичные преобразователи давления и температуры утвержденного типа являются автономными блоками.
В качестве первичного преобразователя температуры могут использоваться термометры сопротивления из платины технические ТПТ-1, ТПТ-17, ТПТ-19, ТПТ-21, ТПТ-25Р (регистрационный номер 46155-10), термопреобразователи сопротивления из платины и меди ТС-1388/1М, ТС-1388/1-1М, ТС-1388/2-1М, ТС-1388/2-3М, ТС-1388/13М (регистрационный номер 61352-15), термопреобразователи сопротивления из платины и меди и их чувствительные элементы ТС и ЧЭ (регистрационный номер 58808-14), термопреобразователи сопротивления ТСП-1199, ТСМ-1199 (регистрационный номер 65889-16), термопреобразователи сопротивления ТСП-1199, ТСМ-1199 (регистрационный номер 87798-22), термопреобразователи сопротивления ТСМ 319М, ТСП 319М, ТСМ 320М, ТСП 320М, ТСМ 321М, ТСП 321М, ТСМ 322М, ТСП 322М, ТСМ 323М, ТСП 323М (регистрационный номер 60967-15), термопреобразователи сопротивления ТСМ 012, ТСП 012 (регистрационный номер 60966-15), преобразователи измерительные ИРВИС-ИТВД (регистрационный номер 88712-23).
В качестве первичного преобразователя давления могут использоваться преобразователи давления измерительные АИР-10 (регистрационный номер 31654-19), преобразователи давления измерительные АИР-20-М2 (регистрационный номер 63044-16), датчики давления Мет-ран-150 (регистрационный номер 32854-13), преобразователи (датчики) давления измерительные EJ* (регистрационный номер 49250-12), преобразователи давления измерительные PR, PA, PAA, PRD, PD, DCX (регистрационный номер 49250-16), преобразователи давления измерительные DMP 3XX, DMP 4XX, DMD 3XX, DS 2XX, DS 4XX, DMK 3XX, DMK 4XX, XACT i, DM 10, DPS 2XX, DPS 3XX, DPS+, HMP 331, HU 300 DCX (регистрационный номер 56795-14), преобразователи давления измерительные DMP, DMD, DS, DMK, XACT, DM, DPS, HMP, HU 75925-19 (регистрационный номер 75925-19), преобразователи давления измерительные P-10, P-11, DP-10, LH-20 (регистрационный номер 57667-14), датчики давления МИДА-13П (регистрационный номер 17636-17), датчики давления МИДА-15 (регистрационный номер 5073017), преобразователи давления измерительные ОВЕН ПД200 (регистрационный номер 4438910), преобразователи измерительные ИРВИС-ИТВД (регистрационный номер 88712-23).
В состав расходомеров-счетчиков могут опционально входить дублирующие первичные преобразователи давления и температуры, устанавливаемые в эксплуатационный трубопровод после расходомеров-счетчиков, и/или первичные преобразователи давления и температуры для измерения параметров окружающего воздуха. Дублирующие первичные преобразователи и первичные преобразователи для измерения параметров окружающего воздуха могут быть интегрированы в состав расходомеров-счетчиков.
Блок преобразователя-усилителя, используя сигналы пьезоэлектрических преобразователей, первичного преобразователя температуры и первичного преобразователя давления, измеряет температуру, давление, объемный расход измеряемой среды при рабочих условиях, вычисляет объемный (массовый) расход и объем (массу) газов, приведенный к стандартным условиям по ГОСТ 2939-63, энергосодержания природного газа, количества теплоты водяного пара и передачу информации в блок интерфейса и питания.
Блок интерфейса и питания обеспечивает питание одного или нескольких первичных преобразователей по искробезопасной цепи, прием данных об измеренных параметрах с одного или нескольких первичных преобразователей, индикацию измеренных параметров, формирует архивы параметров и событий и хранит их в энергонезависимой памяти, передает информацию по интерфейсам RS232/485 на верхний уровень.
Блок интерфейса и питания состоит из корпуса, блока индикации с кнопками управления, барьера искрозащиты, регистратора информации, токового интерфейса, блока питания сетевого, блока внешнего питания, адаптера внешнего питания, устройства бесперебойного питания ИРВИС-УБП, батарей питания.
Состав блока интерфейса и питания зависит от комплектации расходомеров-счетчиков ультразвуковых ИРВИС-Ультра. Блок интерфейса и питания может выпускаться в бескорпусном исполнении для крепления на DIN-рейку.
Для конфигурирования, диагностики расходомеров-счетчиков ультразвуковых ИРВИС-Ультра, проведения поверки, считывания, обработки и анализа архивных и текущих данных с расходомеров-счетчиков, передачи данных на верхний уровень АСУТП может применяться программный комплекс «ИРВИС-ТП».
Для формирования коммерческих отчетов на основе архивов считываемых на персональный компьютер с расходомеров-счетчиков может применяться ПО «РиКом».
Для дистанционного контроля текущих значений и получения архивов с расходомера-счетчика ультразвукового ИРВИС-Ультра, а также оповещения потребителей и поставщиков газа о нештатной работе расходомеров-счетчиков ультразвуковых ИРВИС-Ультра может применяться ИРВИС-Извещатель.
Измерительные участки представляют собой секции трубопроводов с определенной длиной, прямой или специальной формы и предназначенные для нормализации потока с целью обеспечения корректности измерений, производимых расходомерами-счетчиками ультразвуковым ИРВИС-Ультра. В состав измерительных участков могут входить устройства подготовки потока модификаций ТР-У, ТР-У-Эндо, ТР-ШГ, ТР-ШГ-Эндо.
Расходомеры-счетчики ультразвуковые ИРВИС-Ультра выпускаются в следующих модификациях: ИРВИС-Ультра-Пп, ИРВИС-Ультра-Пп-К, ИРВИС-Ультра-Пп-Д, ИРВИС-Ультра-Пр, ИРВИС-Ультра-моноПр, ИРВИС-Ультра-Вр, которые отличаются конструкцией первичного преобразователя и способом монтажа. Модификации ИРВИС-Ультра-Пп, ИРВИС-Ультра-Пп-К, ИРВИС-Ультра-Пп-Д имеют полнопроходную конструкцию, модификации ИРВИС-Ультра-Пр и ИРВИС-Ультра-моноПр имеют погружную конструкцию, модификация ИРВИС-Ультра-Вр имеет врезную конструкцию. Модификации ИРВИС-Ультра-Пр, ИРВИС-Ультра-моноПр и ИРВИС-Ультра-Вр могут иметь исполнения со шлюзовой камерой и без шлюзовой камеры.
Модификация ИРВИС-Ультра-Пп-К не требует применения прямых участков.
В модификации ИРВИС-Ультра-Пп-Д в один или два стандартных корпуса установлено два идентичных, независимых расходомера-счетчика, что позволяет осуществлять полное дублирование результатов измерений одним расходомером-счетчиком.
Расходомеры-счетчики ультразвуковые ИРВИС-Ультра могут иметь различные исполнения в зависимости от номинального диаметра, диапазона расхода, рабочего давления измеряемой среды, температурного диапазона, количества лучей, исполнения по точности, типа источника питания, наличия и типа системы телеметрии, типа и материала фланцев, вида измеряемой среды, функции измерения реверсивного потока.
В расходомерах-счетчиках ультразвуковых ИРВИС-Ультра реализована возможность измерений с меньшим количеством активных лучей на основании постоянно обновляемых значений параметров по каждому из лучей и отношений между ними. Измерения возможны при трех активных лучах в четырехлучевых расходомерах-счетчиках и шести или семи активных лучах в восьмилучевых расходомерах-счетчиках.
Общий вид расходомеров-счетчиков ультразвуковых ИРВИС-Ультра представлен на рисунках 1-7.
Схемы пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунке 8.

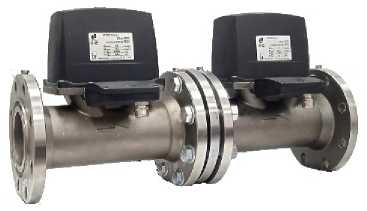

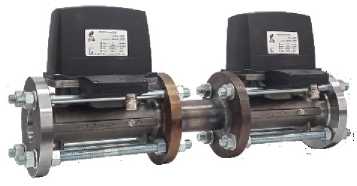

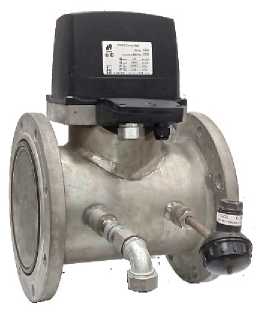

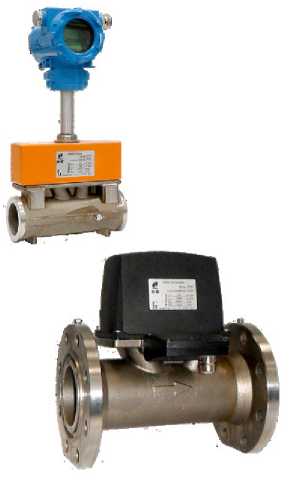

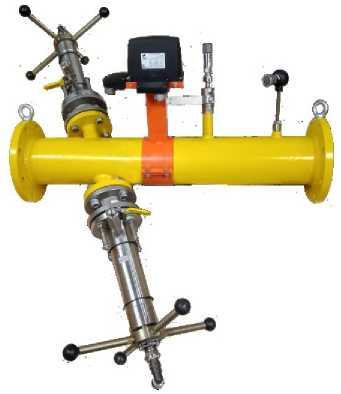

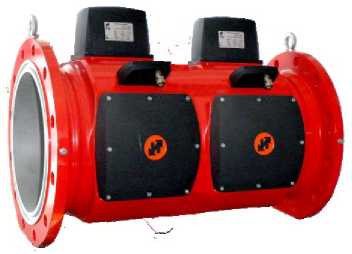

Рисунок 1 - Общий вид первичных преобразователей расходомеров-счетчиков ультразвуковых ИРВИС-Ультра модификации ИРВИС-Ультра-Пп
Рисунок 2 - Общий вид первичных преобразователей расходомеров-счетчиков ультразвуковых ИРВИС-Ультра модификации ИРВИС-Ультра-Пп-К
Рисунок 3 - Общий вид первичных преобразователей расходомеров-счетчиков ультразвуковых ИРВИС-Ультра модификации ИРВИС-Ультра-Пп-Д
Рисунок 4. Общий вид первичных преобразователей расходомеров-счетчиков ультразвуковых ИРВИС-Ультра модификации ИРВИС-Ультра-моноПр

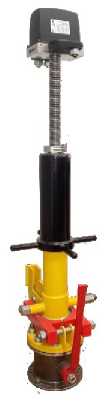

Рисунок 5. Общий вид первичных преобразователей расходомеров-счетчиков ультразвуковых ИРВИС-Ультра модификации ИРВИС-Ультра-Пр
Рисунок 6. Общий вид первичных преобразователей расходомеров-счетчиков ультразвуковых ИРВИС-Ультра модификации ИРВИС-Ультра-Вр
а) корпусное исполнение
б) бескорпусное исполнение

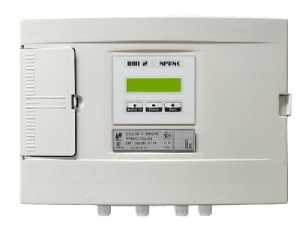

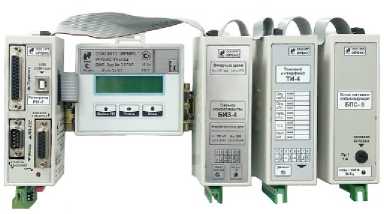

Рисунок 7 - Общий вид блока интерфейса и питания ИРВИС-Ультра расходомеров-счетчиков ультразвуковых ИРВИС-Ультра
Пломбировка расходомеров-счетчиков ультразвуковых ИРВИС-Ультра осуществляется нанесением знака поверки и установкой пломб предприятия, проводившего пусконаладочные работы и (или) установкой самоклеящихся пломб из легкоразрушаемого материала.
Нанесение знака поверки осуществляется:
- давлением на свинцовые (пластмассовые) пломбы, установленных на контровочных проволоках, проведенных через специальные отверстия, отмеченные цифрой 1 на рисунке 8;
- давлением на специальную мастику, установленную в чашке на электронной плате, отмеченную цифрой 3 на рисунке 8;
- в виде оттиска каучукового клейма, нанесенного на маркировочные таблички первичного преобразователя и блока интерфейса и питания, отмеченные цифрой 4 на рисунке 8.
Пломбировка расходомеров-счетчиков ультразвуковых ИРВИС-Ультра предприятием, производившим пусконаладочные работы, осуществляется установкой свинцовых (пластмассовых) пломб, установленных на контровочных проволоках, проведенных через специальные отверстия, отмеченных цифрой 2 на рисунке 8.
Пломбировка расходомеров-счетчиков ультразвуковых ИРВИС-Ультра установкой самоклеящихся пломб изготовителя из легкоразрушаемого материала осуществляется для блока интерфейса и питания, имеющего бескорпусное исполнение. Места нанесения самоклеящихся пломб из легкоразрушаемого материала отмечены цифрой 5 на рисунке 8.
Цифровой заводской номер расходомеров-счетчиков состоящий из 5 цифр наносится на маркировочные таблички методом лазерной гравировки.
а) модификация ИРВИС-Ультра-Пп(Пп-Д)
б) модификация ИРВИС-Ультра-Пп-К
л |
в) модификации ИРВИС-Ультра-моноПр
г) модификации ИРВИС-Ультра-Пр
д) модификации ИРВИС-Ультра-Вр
ж) блок интерфейса и питания (бескорпусное исполнение)
е) блок интерфейса и питания
(корпусное исполнение)
3) пломбировочная чашка
место нанесения заводского номера
место нанесения знака утверждения типа
место нанесения заводского номера
0 |
ИРВИС-Ультра-ОМ50 J ПП № ЗЖОО | ||
п |
в комплекте ПП N2 32000 ... 0,5 ГТ лл^/и | ||
г |
Q, |
„„ 2639 ст.м^/ч | |
1 |
р: |
0,0001 мпя | |
р: |
0,9 МПа | ||
1ек |
lExibllCGbX Та-, «и. *45 С IP 65 2023 Г. |
и) маркировочная табличка блока интерфейса и питания
к) маркировочная табличка первичного преобразователя

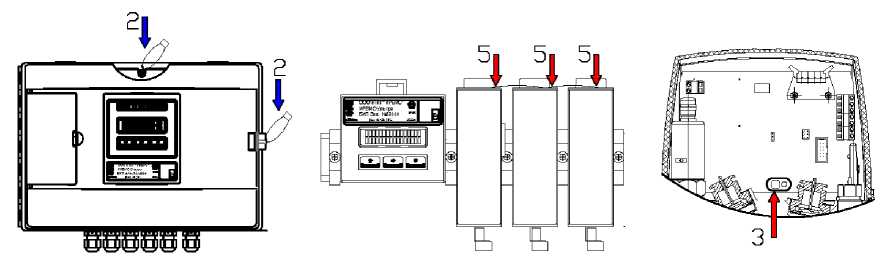

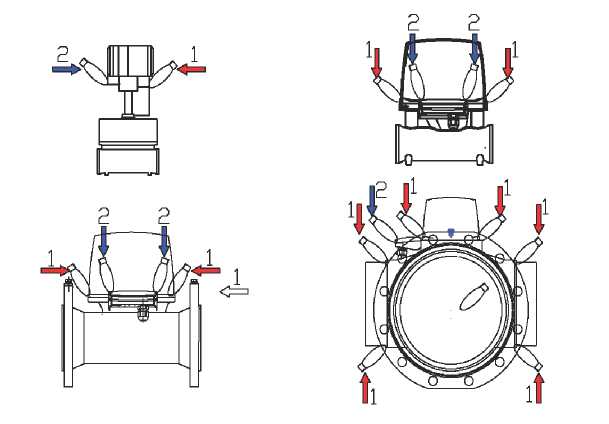

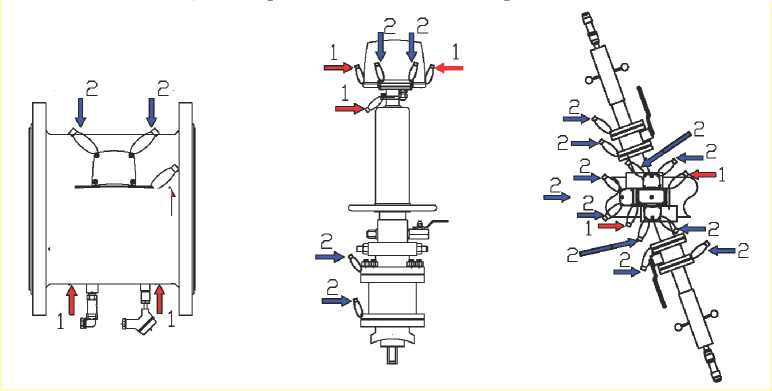

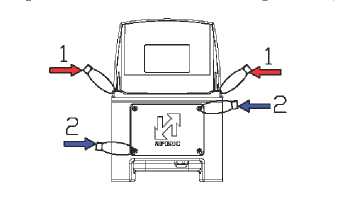

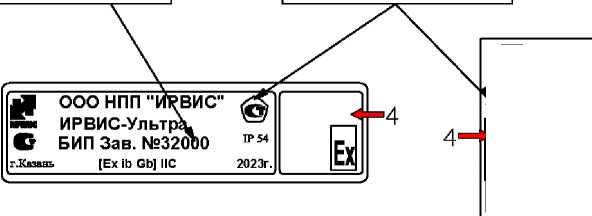

Рисунок 8 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки расходомеров-счетчиков ультразвуковых ИРВИС-Ультра.
Программное обеспечениеПрограммное обеспечение (далее - ПО) является встроенным ПО блока интерфейса и питания и блока преобразователя усилителя.
Защита ПО расходомеров-счетчиков ультразвуковых ИРВИС-Ультра от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем разделения, идентификации, защиты от несанкционированного доступа. Идентификация ПО расходомеров-счетчиков осуществляется путем отображения на дисплее структуры идентификационных данных. Часть этой структуры, относящаяся к идентификации ПО расходомеров-счетчиков, представляет собой хэш-сумму (контрольную сумму) ПО. Программный код от непреднамеренных и преднамеренных изменений и считываний защищен с помощью lock-битов защиты, ведения доступного только для чтения журнала событий. Доступ к ПО расходомеров-счетчиков для пользователя закрыт. Механическая защита ПО от преднамеренного изменения обеспечивается джампером на плате блока преобразователя-усилителя, при установке которого изменение ПО невозможно. Джампер пломбируется. Данные, содержащие результаты измерений, защищены от любых искажений путем кодирования.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение | |
Наименование |
ПО расходомер |
эов-счетчиков |
Идентификационное наименование ПО |
РИ |
* |
Номер версии ПО** |
95х, 96х |
97х, 98х, 99х |
Цифровой идентификатор ПО |
0XCB93C101 |
0X233EAABE |
Алгоритм вычисления цифрового идентификатора ПО |
CRC-32 |
CRC-32 |
* В документации, распечатываемых отчетах, при выводе через интерфейс пользователя, интерфейс связи (RS232, RS485) идентификационное наименование ПО, номер аппаратной комплектации, номер версии ПО могут разделяться знаком «дефис» («-»), идентификационное наименование ПО может выводиться кириллицей («РИ») или латиницей («RI»). ** Последняя цифра трехзначного номера версии ПО расходомеров-счетчиков и две цифры пятизначного номера версии ПО «ИРВИС-ТП. RiCom» относятся к обозначению метрологически незначимой части ПО, по этой причине не влияет на контрольную сумму метрологически значимой части ПО. |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | |||
Модификация |
ИРВИС-Ультра-Пп |
ИРВИС- Ультра-моноПр |
ИРВИС- Ультра-Вр |
ИРВИС- Ультра-Пр |
Диапазон измерений объемного расхода газа при рабочих условиях, м3/ч1) |
от 0,12 до 16000 |
от 1,57 до 12000 |
от 2,2 до120002)4) |
от 4 до 120003)4) |
Диапазон измерений объемного расхода газа, приведенного к стандартным условиям, м3/ч1) |
от 0,1 до 201205) |
от 1,3 до 151005) |
от 1,7 до 151002)4)5) |
от 3,4 до 151003)4)5) |
Диапазон измерений температуры, °С |
от -40 до +60 (стандартное исполнение) от -40 до +702 (специальное исполнение) от -40 до +4502 (специальное исполнение) | |||
Диапазон измерений абсолютного давления, МПа |
от 0,05 до 165) | |||
Пределы допускаемой относительной погрешности при измерении абсолютного давления, % |
+0,25 ±(0,1+0,01Рнаиб/Р) (специальное исполнение) где Рнаиб - верхний предел измерений давления, МПа; Р - значение абсолютного давления, МПа. | |||
Пределы допускаемой относительной погрешности при измерении температуры, % |
+0,25 | |||

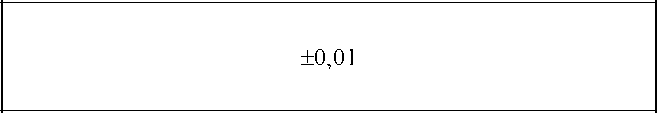

Пределы допускаемой относительной погрешности при вычислении объемного расхода (объема) газа, приведенного к стандартным условиям (массы) газа, обусловленной алгоритмом вычислений и его программной реализацией, % |
+0,01 |
Наименование характеристики
Значение
Пределы допускаемой относительной погрешности преобразования входных сигналов сопротивления 100П, %______________________
±0,1
Пределы допускаемой относительной погрешности преобразования цифровых сигналов в выходные аналоговые (токовые), %_________
+0,2
Пределы допускаемой относительной погрешности при измерении интервала времени и счетчика времени наработки,%____________
Пределы дополнительной относительной погрешности при измерении объемного расхода (объема) газа, приведенного к стандартным условиям (массы газа), энергосодержания природного газа, количества теплоты водяного пара с учетом погрешностей измерения объемного расхода, давления, температуры и вычисления коэффициента сжимаемости, без учета погрешности метода расчета коэффициента сжимаемости, плотности и погрешности определения компонентного состава, от влияния изменения температуры окружающей среды от (20±5) С в рабочем диапазоне температур, %/10 °С
±0,1
-
1) Диапазоны измеряемых расходов приведены для воздуха.
-
2) Значение объемного расхода газа соответствует скоростям потока воздуха Qнаим = 0,05 м/с и Qнаиб= 40 м/с и зависит от внутреннего диаметра измерительного трубопровода.
-
3) Значение объемного расхода газа соответствует скоростям потока воздуха Qнаим = 0,14 м/с и Qнаиб= 47,2 м/с и зависит от внутреннего диаметра измерительного трубопровода.
-
4) Указано максимальное значение для DN300, может отличаться в зависимости от диаметра трубопровода и от состава измеряемой среды. (см. Руководство по эксплуатации).
-
5) Диапазоны измерения преобразователей давления и температуры выбираются в зависимости от заказа.
Таблица 3 - Пределы допускаемой относительной погрешности при измерении объемного расхода (объема) газа при рабочих условиях
Модификация |
Номинальный диаметр |
Количество лучей |
Диапазон расхода |
Пределы допускаемой относительной погрешности при измерении объемного расхода (объема) газа при рабочих условиях, % | |
Исполнение обычной точности |
Исполнение повышенной точности | ||||
1 |
2 |
3 |
4 |
5 |
6 |
ИРВИС-Ультра- Пп, ИРВИС- Ультра-Пп-K и ИРВИС-Пп-Д |
от DN50 до DN400 |
1 |
Онуим < Q < QgУр |
Qру - Q ору ±(0,9+3,6- пеР • Онаим), но не ОРу - ОРу Q пер наим более 5,0% |
Ору - О ору ±(0,8+3,2^ пер • Онаим), но не более Ору -Ору О пер наим 5,0% |
опер < Q < Qe' |
±0,9 |
±0,8 | |||
2 |
QgУим < Q < опур |
Ору - О ору ±(0,8+2,2- пер • Онаим), но не Ору - Ору Q пер наим более 5,0% |
±(0,6(0,71))+1,9(2,31))^ Опер - 0 • Онаим) , Ору - Ору О О пер - О наим О но не более 5,0% | ||
опер < Q < онуиб |
±0,8 |
±0,6(±0,71)) | |||
3 |
онуим < Q < ОПУр |
Ору - О ору ±(0,7+1,8- пер • Онаим), но не ору - Ору Q пер наим более 5,0% |
±(0,55(0,71))+1,45(1,81))^ Опер -0 • Онаим) Ору -Ору О О пер - О наим О , но не более 5,0% | ||
опур < Q < QHУиб |
±0,7 |
±0,55(±0,71) | |||
4 |
QgУим < Q < Опур |
±(0,6(0,71))+1,4(1,81)) Ору - о ору • ^пе^ Онаим) но не более 5 0% |
±(0,5(0,71))+1,0(1,31))^ Опер - 0 • Онаим) , Ору - Ору О О пер - О наим О но не более 5,0% | ||
ору - Ору Q пер наим | |||||
Опур < Q < Оруиб |
±0,6(±0,71)) |
±0,5(±0,71)) | |||
4 (при трех активных лучах) |
Онуим < Q < Опур |
Ору - о ору ±(0,8+1,7^ ^пе^ • Онаим), но не Ору - Ору Q пер наим более 5,0% |
Ору - О ору ±(0,7+1,3^ пер • Онаим), но не более Ору -Ору О пер наим 5,0% | ||
опур < Q < оруиб |
±0,8 |
±0,7 | |||
8 |
Онуим < Q < Опур |
±(0,5(0,71))+1,0(1,31))^ Ору - о ору ^пер Онаим) но не более 5 0% |
- | ||
Ору -Ору О ' ’ ’’ ’ пер наим | |||||
Опур < Q < Оруиб |
±0,5(±0,71)) |
- |
Модификация |
Номинальный диаметр |
Количество лучей |
Диапазон расхода |
Пределы допускаемой относительной погрешности при измерении объемного расхода (объема) газа при рабочих условиях, % | |
Исполнение обычной точности |
Исполнение повышенной точности | ||||
1 |
2 |
3 |
4 |
5 |
6 |
8 (при шести, семи активных лучах) |
QH^y^M < Q < QPУр |
ору - о ору ±(0,7+1,3- ^пе^ . онаим), но не ору -ору о пер наим более 5,0% |
- | ||
опер < Q < онаии. |
±0,7 |
- | |||
ИРВИС-Ультра- Вр |
от DN50 до DN4000 |
1 |
QPУ < Q < ору наим пер |
ору - о ору ±(1,2+5,3- пер . онаим), но не ору -ору о пер наим более 5,0% |
- |
ору < Q < ору опер < Q < онаиб |
±1,2 |
- | |||
2 |
ору < Q < ору наим пер |
ору - оо ру ±(1,1+3,4^ пеР . онаим), но не ору -ору о пер наим более 5,0% |
- | ||
ору < Q < ору опер < о < онаиб |
±1,1 |
- | |||
3 |
онуим < Q < опур |
ору - о ору ±(0,9+3,1^ ^пе^ . онаим), но не ору -ору о пер наим более 5,0% |
- | ||
опур < о < оруиб |
±0,9 |
- | |||
4 |
онуим < Q < опур |
ору - о ору ±(0,75+2,75^ опер о . онаим), но ору - ору о пер наим не более 5,0% |
- | ||
опур < о < оруиб |
±0,75 |
- | |||
ИРВИС-Ультра-моноПр |
от DN50 до DN300 |
- |
онуим < Q < опур |
ору - о ору ±(0,9+3,6^ ^пер . онаим), но не ору - ору о пер наим более 5,0% |
- |
опур < о < оруиб |
±0,9 |
- |
Модификация |
Номинальный диаметр |
Количество лучей |
Диапазон расхода |
Пределы допускаемой относительной погрешности при измерении объемного расхода (объема) газа при рабочих условиях, % | |
Исполнение обычной точности |
Исполнение повышенной точности | ||||
1 |
2 |
3 |
4 |
5 |
6 |
ИРВИС-Ультра- Пр |
от DN100 до DN4000 |
- |
QHУим < Q < QПУр |
Qру _ Q QFY ±(1,4+5,1^ ^пе^ . Qнаим), но не QPy _ QPy Q ’ пер наим более 5,0% |
- |
ОРРер < Q < QHУиб |
±1,4 |
- |
Где:
QHуиM - наименьшее значение измеряемого объемного расхода при рабочих условиях; рпУр - переходное значение измеряемого объемного расхода при рабочих условиях;
QHуиб- наибольшее значение измеряемого объемного расхода при рабочих условиях;
Q - измеренное значение объемного расхода при рабочих условиях;
Значения Qруuм, рпур и Рруиб приведены в паспорте. Способ определения QHуиM QпрУр и Рруиб приведен в руководстве по эксплуатации.
,
Примечание:
1) Пределы допускаемой относительной погрешности при периодической поверке имитационным методом.
Таблица 4 - Пределы допускаемой основной относительной погрешности при измерении объемного расхода (объема) газа, приведенного к стандартным условиям, массы газа, энергосодержания природного газа, количества теплоты водяного пара с учетом погрешностей измерения объемного расхода, давления, температуры и вычисления коэффициента сжимаемости, без учета погрешности метода расчета коэффициента сжимаемости, плотности и погрешности определения компонентного состава
Модификация |
Номинальный диаметр |
Количество лучей |
Диапазон расхода |
Пределы допускаемой основной относительной погрешности при измерении объемного расхода (объема) газа, приведенного к стандартным условиям, массы газа, энергосодержания природного газа, количества теплоты водяного пара с учетом погрешностей измерения объемного расхода, давления, температуры и вычисления коэффициента сжимаемости, без учета погрешности метода расчета коэффициента сжимаемости, плотности и погрешности определения компонентного состава, % | |
Исполнение обычной точности |
Исполнение повышенной точности | ||||
1 |
2 |
3 |
4 |
5 |
6 |
ИРВИС-Ультра-Пп, ИРВИС-Ультра-Пп-K и ИРВИС-Пп-Д |
от DN50 до DN400 |
1 |
QHУим Q < QПуер |
Qсу _ Q глсу ±(1+4^ ^пе^ Qнаи^ Qсу _ Qсу Q ) пер наим |
Qсу _ Q псу ±(0 9+3 6^ ^пеР Qнаим ) ’ ’ Qсу _ Qсу Q пер наим |
рпер Q q:<u6 |
±1,0 |
±0,9 | |||
2 |
QHУаим < Q < QnУер |
Qсу _ Q псу ±(1+2 5^ ''*~пе^ Qнаи^ \ ’ Qсу _ Qсу Q пер наим |
±(0,75(0,81))+2,25(2,71))^ Qсу _ Q QсУ ^пер '<наи^ Qсу _ Qсу Q ) пер наим | ||
QПуер < Q < QHУиб |
±1,0 |
±0,75(±0,81)) | |||
3 |
QHУим < Q < QПуер |
Qсу _ Q Г)су ±(0 8+2 2^ QпеP Q . Qна™ ) ’ ’ Qсу _ Qсу Q пер наим |
±(0,7(0,81))+1,8(2,21))^ Qпер _Q . QHаuм) Qсу _ Qсу Q пер наим | ||
QПуер < Q < QHУиб |
±0,8 |
±0,7(±0,81)) | |||
4 |
QHУим < Q < QПуер |
±(0,7(0,81))+1,8(2,21))^ Qсу _ Q Qсу |
±(0,65(0,81))+1,35(1,71))^ Qсу _ Q Qсу | ||
Qсу _ Qсу Q ) пер наим |
Qсу _ Qсу Q ) пер наим | ||||
QПуер < Q < QHУиб |
±0,7(±0,81)) |
±0,65(±0,81)) | |||
4 (при трех активных лучах) |
QHУим < Q < QПуер |
Qсу _ Q Г)су ±(0 9+2 1^ QпеP Q . Qнаим ) Qсу _ Qсу Q пер наим |
Qсу _ Q Г)су ±(0 7+1 8^ QпеР Q . Qнаим ) Qсу _ Qсу Q пер наим | ||
QПуер < Q < QHУиб |
±0,9 |
±0,8 |
Модификация |
Номинальный диаметр |
Количество лучей |
Диапазон расхода |
Пределы допускаемой основной относительной погрешности при измерении объемного расхода (объема) газа, приведенного к стандартным условиям, массы газа, энергосодержания природного газа, количества теплоты водяного пара с учетом погрешностей измерения объемного расхода, давления, температуры и вычисления коэффициента сжимаемости, без учета погрешности метода расчета коэффициента сжимаемости, плотности и погрешности определения компонентного состава, % | |
Исполнение обычной точности |
Исполнение повышенной точности | ||||
1 |
2 |
3 |
4 |
5 |
6 |
8 |
QсУ < Q < QсУ наим пер |
±(0,7(0,81))+1,8(2,21))^ Qсу - Q QсУ ^пе^ '<наи^ Qсу - Qсу Q ) пер наим |
- | ||
ОсУ < Q < ОсУ Qnер < Q < Qнаиб |
±0,7(±0,81)) |
- | |||
8 (при шести, семи активных лучах) |
РСУим < Q < Qnуер |
Qсу — Q ОсУ ±(0 9+2 1^ QпеP Q . Qнаим ) ’ ’ QсУ — QсУ Q пер наим |
- | ||
QnУр < Q < QHУиб |
±0,9 |
- | |||
ИРВИС-Ультра- Вр |
от DN50 до DN4000 |
1 |
QHУим < Q < Qnуер |
QсУ — Q псу ±(1 5 + 5 5^ Qпер Q Qнаим ) ’ ’ QПУр — QHуаим Q |
- |
QnУр < Q < QHУиб |
±1,5 |
- | |||
2 |
QHУим < Q < QnУр |
Qсу — Q псу ±(1,25+3,75^ Qпер Q . Qнаим ) Qсу — Qсу Q пер наим |
- | ||
QnУр < Q < QHУиб |
±1,25 |
- | |||
3 |
QHУим < Q < QnУр |
Qсу — Q Г)су ±(1+3^ QпеP Q Qнаи^ \ Qсу — Qсу Q пер наим |
- | ||
QnУр < Q < QHУиб |
±1,0 |
- | |||
4 |
QHУим < Q < QnУр |
Qру — Q QPУ ±(0 9+2 1^ ^пер Qнаи^ ’ Qру — Qру Q пер наим |
- | ||
QnУр < Q < QHУиб |
±0,9 |
- |
Модификация |
Номинальный диаметр |
Количество лучей |
Диапазон расхода |
Пределы допускаемой основной относительной погрешности при измерении объемного расхода (объема) газа, приведенного к стандартным условиям, массы газа, энергосодержания природного газа, количества теплоты водяного пара с учетом погрешностей измерения объемного расхода, давления, температуры и вычисления коэффициента сжимаемости, без учета погрешности метода расчета коэффициента сжимаемости, плотности и погрешности определения компонентного состава, % | |
Исполнение обычной точности |
Исполнение повышенной точности | ||||
1 |
2 |
3 |
4 |
5 |
6 |
ИРВИС-Ультра-моноПр |
от DN50 до DN300 |
- |
Рнуаим < Q < Рпуер |
QРу _ Q рру ±(1 0+4^ ^пе^ Qнаим ) ’ QnУр QHУим Q ) |
- |
Рпуер < Q < Рнуаиб |
±1,0 |
- | |||
ИРВИС-Ультра- Пр |
от DN100 до DN4000 |
- |
Рсу <Р<Рсу наим пер |
Qру _ Q Q^у ±(18+5 2^ QпеР Q . Qнаим ) ’ ’ QnnУ, Q^нУим Q ) |
- |
Рсу < Q < Рсу рпер - Q - рнаиб |
±1,8 |
- |
Где:
Qнaим - наименьшее значение измеряемого объемного расхода при стандартных условиях; рпУр - переходное значение измеряемого объемного расхода при стандартных условиях; Рнаиб- наибольшее значение измеряемого объемного расхода при стандартных условиях; Q - измеренное значение объемного расхода при рабочих условиях;
Значения QHуим, Рп^р и Рн^б приведены в паспорте.
Примечание:
1) Пределы допускаемой относительной погрешности при периодической поверке имитационным методом.
Таблица 5 - Основные технические характеристики
Наименование параметра |
Значение | |||
Модификация |
ИРВИС- Ультра-Пп, ИРВИС- Ультра-Пп-К, ИРВИС- Ультра-Пп-Д |
ИРВИС- Ультра-моноПр |
ИРВИС-Ультра-Вр |
ИРВИС-Ультра-Пр |
Номинальный диаметр |
от DN50 до DN400 |
от DN50 до DN300 |
от DN50 до DN4000 |
от DN100 до DN4000 |
Измеряемая среда |
природный газ, попутный нефтяной газ, воздух, азот, аргон, водород, гелий, ацетилен, кислород, перегретый или насыщенный сухой водяной пар, дымовые газы, пары углеводородных газов по ГОСТ 20448-2018, другие неагрессивные горючие и инертные газы | |||
Выходные сигналы |
Аналоговый1) (от 0 до 5 мА и от 4 до 20 мА); ча-стотный1) (от 0 до 10000 Гц); импульсный1); | |||
Цифровые интерфейсы связи |
RS232, RS485, Ethernet TCP/IP1), беспроводная радиосвязь, СТРП-18.2 | |||
Параметры электрического питания при использовании напряжения переменного тока:
|
220122 50 + 2 | |||
Параметры электрического питания при использовании напряжения постоянного тока: - напряжение постоянного тока, В |
24 | |||
Параметры электрического питания при использовании элементов питания:
|
3,6 (7,2) 3 | |||
Потребляемая мощность, В^А, не более |
25 | |||
Степень защиты по ГОСТ 14254-96:
|
IP542) IP65 | |||
Параметры допустимого воздействия синусоидальной вибрации:
|
от 10 до 55 0,35 мм. | |||
Габаритные размеры первичного преобразователя, мм, не более:
|
793 720 1860 |
1700 780 642 |
7603) 472 472 |
1405 560 460 |
Наименование параметра |
Значение |
Габаритные размеры блока интерфейса и питания, мм, не более
|
155 430 250 |
Масса первичного преобразователя, кг, не более Масса блока интерфейса и питания, кг, не более |
1700 736 2504) 175 |
3,7 | |
Условия эксплуатации:
а) первичный преобразователь б) блок интерфейса и питания
|
от -40 до +605); от -10 до +456); (95 + 3) при температуре +35 °С от 84 до 106,7 |
Средняя наработка на отказ, ч |
80000 |
Средний срок службы, лет |
15 |
Маркировка взрывозащиты:
|
1Ex ib ПС T4 Gb X [Ex ib Gb] ПС |
|
наносится на маркировочные таблички, прикрепляемые к первичному преобразователю и блоку интерфейса и питания расходомеров-счетчиков методом лазерной гравировки, термотрансферной печати, ударно-точечной гравировки, либо шелкографии и на титульный листы руководства по эксплуатации типографским способом.
Таблица 6 - Комплектность средства измерений
Наименование |
Обозначение |
Количес тво |
Примечание |
Расходомеры-счетчики ультразвуковые ИРВИС-Ультра в со-ставе1): |
1 шт. | ||
Первичный преобразователь |
В зависимости от модификации |
от 1 до 4 шт. |
Количество первичных преобразователей определяется по заказу. |
Блок интерфейса и питания |
В зависимости от заказа |
от 1 до 4 шт. |
Поставляется по заказу |
- Измерительные участки |
от 1 до 4 шт. |
Поставляется по заказу | |
- Устройство подготовки потока |
В зависимости от модификации |
от 1 до 4 шт. |
Поставляется по заказу |
ИРВИС-Извещатель |
1 шт. |
Поставляется по заказу | |
Расходомеры-счетчики ультразвуковые ИРВИС-Ультра. Паспорт |
ИРВС 9100.0000.00 ПС7 |
1 экз. |
- |
Расходомеры-счетчики ультразвуковые ИРВИС-Ультра. Руководство по эксплуатации |
ИРВС 9100.0000.00 РЭ7 |
1 экз. |
Может поставляться в электронном виде |
Шкаф КИП |
В зависимости от исполне ния |
от 1 до 4 шт. |
Поставляется по заказу |
УБП |
В зависимости от исполне ния |
1 шт. |
Поставляется по заказу |
МКЭШ 5^0,52) ГОСТ 10348-80 |
10 м |
- | |
Соединительный кабель |
Более 10м |
Поставляется по заказу. | |
Измерительный участок. Паспорт |
ИРВС 0101.0000.00 ПС |
1 экз. |
Поставляется по заказу. |
Комплект «Диспетчеризация ногами» |
1 комп лект. |
- |
-
1) По заказу в комплект поставки расходомеров-счетчиков могут входить дублирующие первичные преобразователи давления и температуры и первичные преобразователи давления и температуры для измерения давления и температуры окружающего воздуха.
При наличии в комплекте интегрированных первичных преобразователей давления и температуры отдельных свидетельств о их поверке не выпускается. Интегрированные первичные преобразователи давления и температуры не имеют индивидуальных паспортов.
-
2) Марка кабеля может быть заменена на другую с аналогичными характеристиками
приведены в разделе 7 документа «Расходомеры-счетчики ультразвуковые ИРВИС-Ультра.
Руководство по эксплуатации. ИРВС 9100.0000.00 РЭ7».
Нормативные измерений
Приказ
от 11 мая 2022
Федерального агентства по техническому регулированию и метрологии г. № 1133 «Об утверждении Государственной поверочной схемы для средств
измерений объемного и массового расходов газа»;
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10"1-1-107 Па»;
-Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
ИРВС 9100.0000.00 ТУ7 Расходомеры-счетчики ультразвуковые ИРВИС-Ультра. Технические условия.
ИзготовительОбщество с ограниченной ответственностью научно-производственное предприятие «ИРВИС» (ООО НПП «ИРВИС»)
ИНН 1659005490
Адрес: 420095, Республика Татарстан, г. Казань, ул. Восстания, д. 98н, оф. 204 Телефон (факс): (843) 212-56-31, 212-56-30.
Web-сайт: http://www.gorgaz.ru
Е-mail: 1@gorgaz.ru
Испытательный центрВсероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)
Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а» Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19 Телефон (факс): (843) 272-70-62, (843) 272-00-32
Web-сайт: www.vniir.org
E-mail: office@vniir.org
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.
