МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

Л,д 1321

Москва

Об утверждении Государственной поверочной схемы

для средств измерений параметров отклонений формы и расположения поверхностей вращения

В соответствии с пунктом 6 главы II Положения об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденным постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734 «Об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений», требованиями к содержанию и построению государственных поверочных схем и локальных поверочных схем, в том числе к их разработке, утверждению и изменению, утвержденными приказом Министерства промышленности и торговли Российской Федерации от 11 февраля 2020 г. № 456, Планом разработки, пересмотра и утверждения государственных поверочных схем на 2024 год, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 28 декабря 2023 г. № 2823 (с изменениями, внесенными приказами Федерального агентства по техническому регулированию и метрологии от 2 февраля 2024 г. № 286, от 24 апреля 2024 г. № 1089), п р и к а з ы в а ю:

• 1. Утвердить прилагаемую Государственную поверочную схему для средств измерений параметров отклонений формы и расположения поверхностей вращения (далее - ГПС).

• 2. Установить, что:

ГПС применяется для Государственного первичного специального эталона единицы длины в области измерений параметров отклонений формы и расположения поверхностей вращения (ГЭТ 136-2024), прослеживаемых к нему эталонов и средств измерений параметров отклонений формы и расположения поверхностей вращения и вводится в действие с 1 июля 2024 г.;

эталоны, аттестованные на соответствие требованиям ГОСТ 8.648-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений параметров отклонений формы и расположения поверхностей вращения» (далее - ГОСТ 8.648-2015) или локальным поверочным схемам, применяются до даты окончания срока действия свидетельства об аттестации, выданного до ввода в действие ГПС;

эталоны, аттестованные на соответствие требованиям ГОСТ 8.648-2015, соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат периодической аттестации на соответствие ГПС не позднее срока окончания действия свидетельства об аттестации, в документы на эталоны вносятся соответствующие изменения;

эталоны, аттестованные на соответствие требованиям ГОСТ 8.648-2015, не соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

эталоны, аттестованные на соответствие локальным поверочным схемам, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

информация о прекращении применения эталонов по ГОСТ 8.648-2015 или локальным поверочным схемам, или об изменении ГПС для эталонов, не требующих переутверждения, передается держателем эталона в Федеральный информационный фонд по обеспечению единства измерений (далее - Федеральный фонд) после даты свидетельства об аттестации.

• 3. Федеральному государственному «Всероссийский научно-исследовательский

службы» направить сведения о ГПС в Федеральный фонд.

• 4. Управлению метрологии, государственного контроля и надзора Федерального агентства по техническому регулированию и метрологии обеспечить размещение информации об утверждении ГПС на официальном сайте Федерального агентства по техническому регулированию и метрологии в информационно-телекоммуникационной сети «Интернет».

• 5. Техническому комитету по стандартизации № 206 «Эталоны и поверочные схемы» (федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И.Менделеева») обеспечить исполнение в установленном порядке процедур по прекращению применения в качестве национального стандарта Российской Федерации межгосударственного стандарта ГОСТ 8.648-2015 и направление соответствующего комплекта документов в Управление стандартизации Федерального агентства по техническому регулированию и метрологии.

• 6. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

< > Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________

УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «30» мая 2024 г. № 1321

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ПАРАМЕТРОВ ОТКЛОНЕНИЙ ФОРМЫ И РАСПОЛОЖЕНИЯ ПОВЕРХНОСТЕЙ ВРАЩЕНИЯ

• 1.1 Настоящая государственная поверочная схема устанавливает порядок передачи единицы длины в области измерений параметров отклонений формы и расположения поверхностей вращения от государственного первичного специального эталона единицы длины в области измерений параметров отклонений формы и расположения поверхностей вращения (ГЭТ 136-2024) (далее по тексту -ГПСЭ) средствам измерений при помощи рабочих эталонов с указанием показателей точности и основных методов передачи единицы длины.

• 1.2 Государственная поверочная схема состоит из двух частей: часть 1. Средства измерений параметров отклонений от круглости; часть 2. Средства измерений параметров отклонений от прямолинейности. Графическая часть государственной поверочной схемы для средств измерений

параметров отклонений формы и расположения поверхностей вращения представлена в Приложении А (в части измерений отклонений от круглости) и в Приложении Б (в части измерений отклонений от прямолинейности).

• 1.3 Допускается проводить передачу единицы длины в области измерений параметров отклонений формы и расположения поверхностей вращения с использованием эталонов более высокой точности, чем предусмотрено настоящей государственной поверочной схемой.

• 2.1 В настоящей государственной поверочной схеме применены следующие обозначения и сокращения:

F_RONt - параметр отклонений от круглости (максимальный размах);

F_str - параметр отклонений от прямолинейности (максимальный размах).

• 3.1 ГПСЭ предназначен для воспроизведения, хранения и передачи единицы длины в области измерений параметров отклонений формы и расположения поверхностей вращения в диапазоне от 0,8-10^-2 до 3-10³ мкм рабочим эталонам и средствам измерений с целью обеспечения единства измерений.

• 3.2 ГПСЭ состоит из комплекса следующих средств измерений:

установка, реализующая метод измерений радиус - векторов в цилиндрической системе координат на базе прибора для измерений отклонений от круглости Talyrond 73;

установка, реализующая метод измерений радиус - векторов в полярной системе координат на базе прибора для измерений отклонений от круглости Talyrond 365;

установка для измерений отклонений формы и расположения поверхностей вращения на базе установки Talyrond 595 UHPR.

• 3.3 ГПСЭ обеспечивает воспроизведение единицы длины в области измерений поверхностей вращения

  параметров отклонений формы и расположения при 10 независимых измерениях:

  при измерениях параметров отклонений от

круглости со средним квадратическим отклонением результата измерений S = 0,2-10^-2 мкм и неисключенной систематической погрешности 0 равной (0,8-10^-2 + 0,008- F_RONt) мкм;

при измерениях параметров отклонений от прямолинейности со средним квадратическим отклонением результата измерений S = 5,0-10^-2 мкм и неисключенной систематической погрешности 0 равной 0,12 мкм.

При этом стандартная неопределенность, оцененная по типу A, uA составляет: 0,7-10^-3 мкм при измерениях отклонений от круглости;

1,6-10^-2 мкм при измерениях отклонений от прямолинейности.

Стандартная неопределенность, оцененная по типу B, uB составляет:

(0,35-10^-2 + 0,004-F_RONt) мкм при измерениях параметров отклонений от круглости;

0,05 мкм при измерениях параметров отклонений от прямолинейности .

Суммарная стандартная неопределенность, и_с составляет:

(0,4-10^-2 +  0,004-FRONt) мкм при измерениях параметров отклонений

от круглости;

0,06 мкм при измерениях параметров отклонений от прямолинейности .

Расширенная неопределенность при коэффициенте охвата k=2, U составляет: (0,8-10^-2 +  0,008-FRONt) мкм при измерениях параметров отклонений

от круглости;

0,12 мкм при измерениях параметров отклонений от прямолинейности .

• 3.4 Для обеспечения воспроизведения и передачи единицы длины с указанной погрешностью и неопределенностью должны соблюдаться правила содержания и применения ГПСЭ, утвержденные в установленном порядке.

  3.5 ГПСЭ применяют для передачи единицы параметров отклонений от круглости (FRONt) рабочим методом прямых измерений.

  3.6 ГПСЭ применяют для передачи единицы

  области измерений

  1-го и 2-го разряда

длины в

эталонам области измерений параметров отклонений прямолинейности (FSTR) рабочим эталонам методом прямых измерений.

• 4. Рабочие эталоны

  • 4.1 Рабочие эталоны 1-й части

• 4.1.1.1 В качестве рабочих эталонов 1-го разряда применяют набор эталонных мер отклонений формы: эталонные полусферы с параметром отклонений от круглости F_RONt не превышающим 1,5-10^-2 мкм и эталонные меры с лыской с параметром отклонений от круглости F_RONt в диапазоне от 1,5-10^-2 мкм до 3-10³мкм.

• 4.1.1.2 Доверительные границы абсолютной погрешности § (при доверительной вероятности 0,95) рабочих эталонов 1-го разряда составляют ±(0,8-10^-2 + 0,015- F_RONt) мкм.

• 4.1.1.3 Рабочие эталоны 1-го разряда применяют для передачи единицы длины средствам измерений методом прямых измерений.

• 4.1.2.1 В качестве рабочих эталонов 2-го разряда применяют набор эталонных мер отклонений формы: эталонные полусферы с параметром отклонений от круглости F_RONt не превышающим 5-I0² мкм и эталонные меры с лыской с параметром отклонений от круглости F_RONt в диапазоне от 5-10 ² мкм до 3-10³мкм.

  границы абсолютной

  погрешности

  • 4.1.2.2 Доверительные

  доверительной вероятности 0,95) рабочих эталонов 2-го разряда составляют ±(0,8-10^-2 + 0,020- Froni) мкм.

  • 4.1.2.3 Рабочие эталоны 2-го разряда применяют для передачи единицы длины средствам измерений методом прямых измерений.

§ (при

• 4.2.1 В качестве рабочих эталонов применяют эталонные цилиндры высотой до 500 мм и с параметром отклонений от прямолинейности F_STR в диапазоне от 2-10^-2 мкм до 3 мкм.

• 4.2.2 Доверительные границы абсолютной погрешности § (при доверительной вероятности 0,95) рабочих эталонов составляют от ±0,24 до ±0,3 мкм.

• 4.2.3 Рабочие эталоны применяют для передачи единицы длины средствам измерений методом прямых измерений.

• 5. Средства измерений

• 5.1.1 В качестве средств измерений применяют приборы для измерений отклонений формы и расположения поверхностей вращения параметров отклонений от круглости F_ront в диапазоне от 5-10² до 3-10³ мкм.

• 5.1.2 Пределы допускаемой абсолютной погрешности Л средств измерений составляет от ±(0,02 + 0,03-F_RONt) до ±(0,1 + 0,05- F_RONt) мкм.

• 5.2.1 В качестве средств измерений применяют приборы для измерений отклонений формы и расположения поверхностей вращения параметров отклонений от прямолинейности F_STR в диапазоне от 2-10 ² до 3-10³ мкм.

• 5.2.2 Пределы допускаемой абсолютной погрешности Л средств измерений составляют от ±0,6 до ±3 мкм.

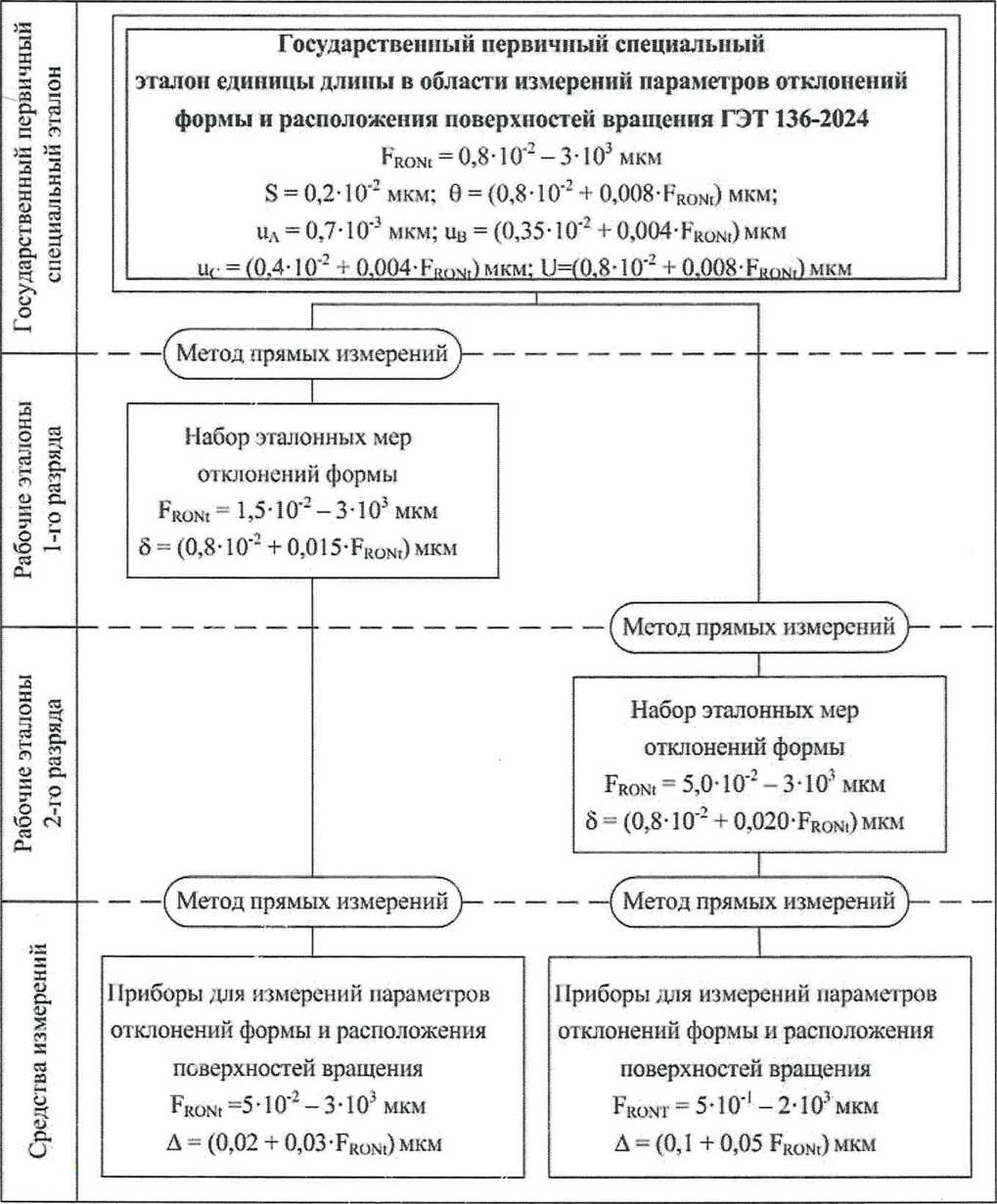

Государственная поверочная схема для средств измерений параметров отклонений формы и расположения поверхностен вращения

Часть 1. Средства измерений параметров отклонений от круглости

pRONi - параметр О11слоненпя от круглости (максимальный размах)

приложение Б

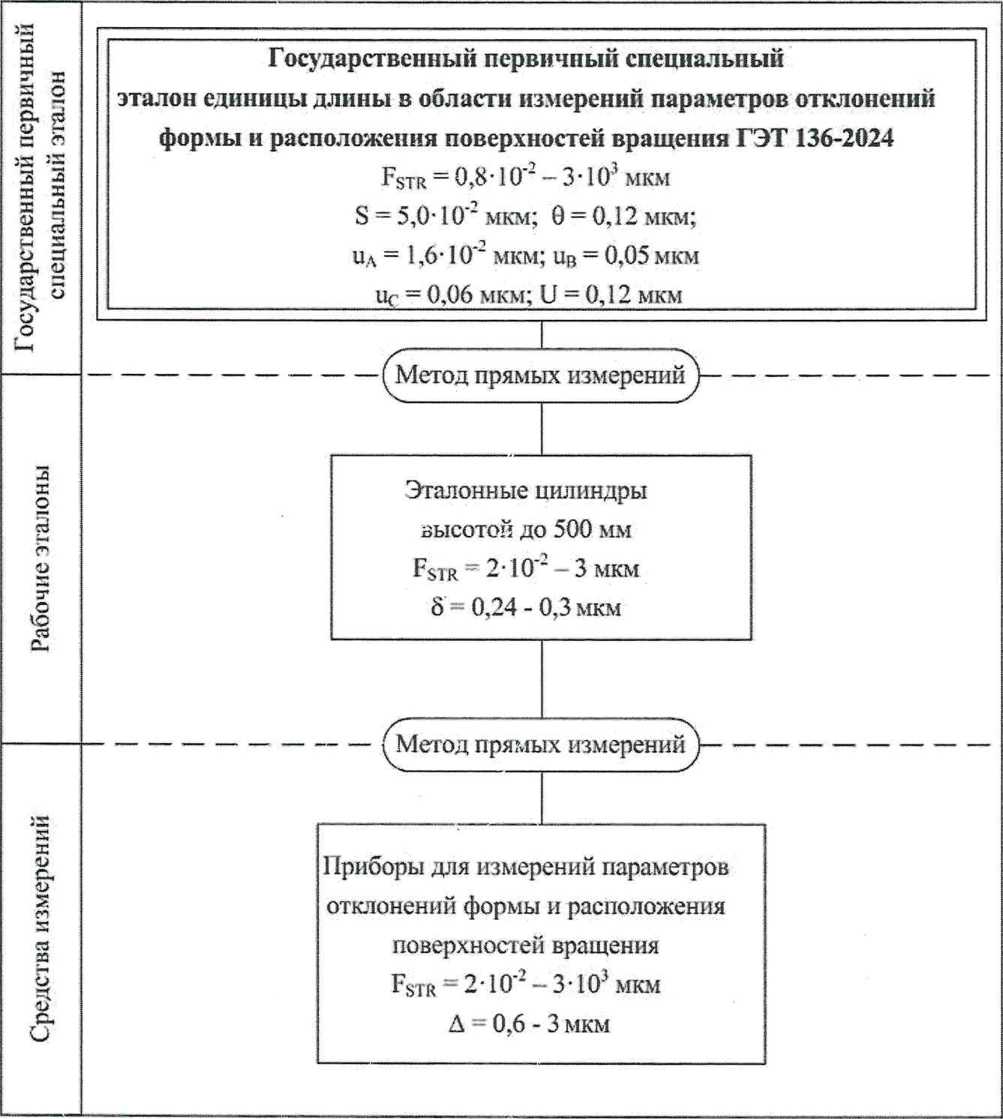

Государственная поверочная схема для средств измерении параметров отклонений формы и расположения объектов

Часть 2. Средства измерений параметров отклонений от прямолинейности

Fstr - параметр отклонения от прямолинейности (максимальный размах)
