УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» марта 2024 г. № 822
Лист № 1 Регистрационный № 84689-22 Всего листов 9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики газа объемные диафрагменные ВК
Назначение средства измеренийСчетчики газа объемные диафрагменные ВК (далее - счетчик) предназначены для измерений объема газа при рабочих условиях (в исполнении без температурной компенсации), или объема газа, приведенного к температуре плюс 20 °С (в исполнении с температурной компенсацией).
Описание средства измеренийПринцип действия счетчика основан на преобразовании разности давлений газа на входе и выходе в возвратно-поступательное движение мембран, образующих измерительные камеры. Измерительный механизм имеет две камеры со встроенными мембранами. Газ через входной патрубок заполняет пространство внутри корпуса и через входной клапан поступает поочередно в одну из камер, оказывая давление на мембрану, которая, перемещаясь, вытесняет газ из соседней камеры через выходной клапан и отводящий канал в выходной патрубок. Возвратно-поступательное движение мембран преобразуется рычажно-кривошипным механизмом во вращательное движение вала, число оборотов которого пропорционально числу перемещений мембраны и протекающему объему газа. Вращение вала приводит в движение восьмиразрядное отсчетное устройство, вызывая приращение показаний накопленного объема. Счетчики могут иметь от одного до четырех измерительных механизмов.
Счетчик состоит из корпуса, внутри которого расположен измерительный механизм или набор измерительных механизмов, и отсчетного устройства.
Счетчики имеют типоразмеры G1,6, G2,5, G4, G6, G10, G16, G25, G40, G65, G100 в зависимости от диапазона измерений объемного расхода газа.
Счетчики типоразмеров G1,6, G2,5, G4, G6, G10, G16, G25 могут выпускаться в исполнении «Т» с механической температурной компенсацией, которое дополнительно оснащено механическим температурным компенсатором, выполненным в виде спиральной биметаллической пружины.
Счетчики в исполнении без температурной компенсации могут иметь исполнение «Н» с улучшенными метрологическими характеристиками.
Счетчики выпускаются с левым и правым направлениями потока газа.
Счетчики могут иметь несколько различных исполнений отсчетного устройства, внешний вид которых отличается материалом корпуса и формой.
Счетчики типоразмеров G40, G65 могут иметь резьбовое или фланцевое присоединение к трубопроводу с вертикальным или горизонтальным подводом газа.
К счетчику может быть подключен низкочастотный датчик импульсов для дистанционной передачи информации.
Структура условного обозначения счетчиков:
ВК-[1][2], где:
-
[1] - типоразмер: G1,6; G2,5; G4; G6; G10; G16; G25; G40; G65; G100.
-
[2] - исполнение «Т» - наличие механической температурной компенсации, исполнение «Н» - с улучшенными метрологическими характеристиками (при отсутствии функции значение не указывается).

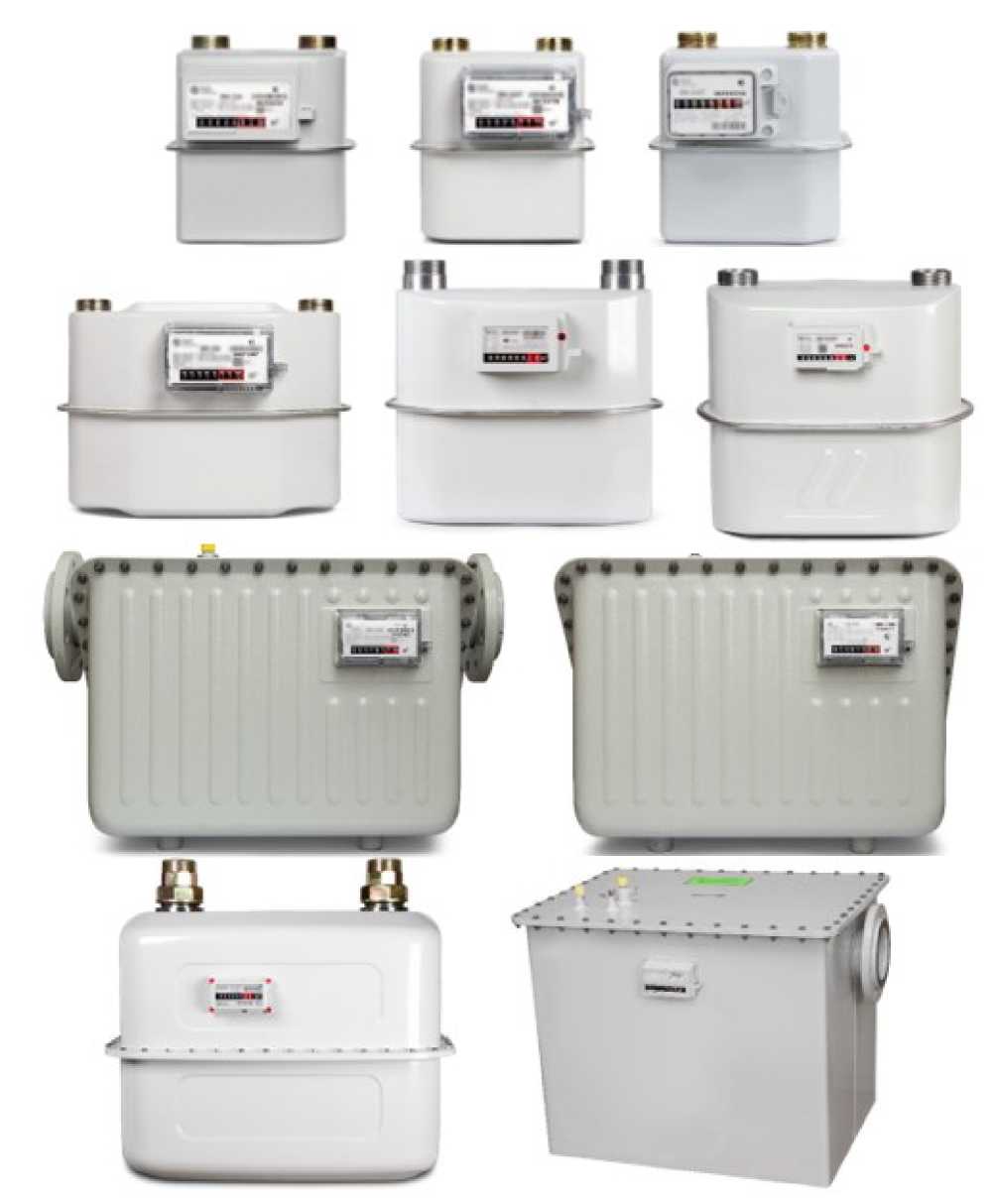

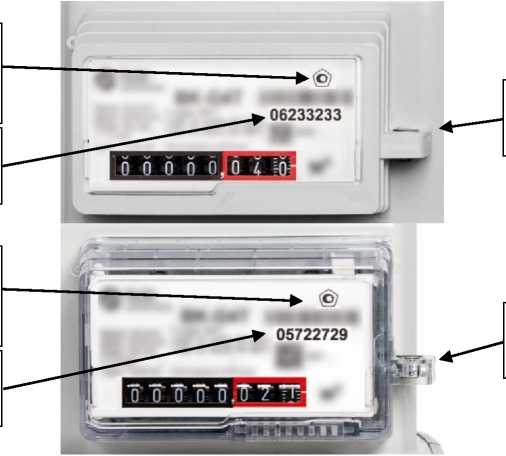

Общий вид основных исполнений счетчика представлен на рисунке 1. Заводской номер в виде восьмизначного цифрового кода наносится на циферблат отсчетного механизма методом термопечати. Место нанесения заводского номера и знака утверждения типа представлены на рисунке 2. Пломбировку от несанкционированного доступа осуществляют нанесением знака поверки давлением клейма на пломбу. Места нанесения знака поверки представлены на рисунках 2, 3. Схемы пломбировки от несанкционированного доступа, представлены на рисунке 3.
Рисунок 1 - Общий вид основных исполнений счетчиков
Место нанесения знака утверждения типа
Место нанесения заводского номера
Место нанесения знака утверждения типа
Место нанесения заводского номера
Место нанесения знака поверки
Место нанесения знака поверки
Место нанесения
заводского номера
Место нанесения знака утверждения типа
|
1 |
18011013 |
|
С~-Ж | |
|
В I4M » -ЯИГ - - |
Место нанесения
знака поверки
Место нанесения
Место нанесения
знака утверждения
знака утверждения типа
типа
Место нанесения
Место нанесения
заводского номера
заводского номера
Место нанесения
Место нанесения
знака поверки
знака поверки

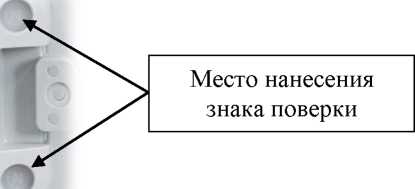

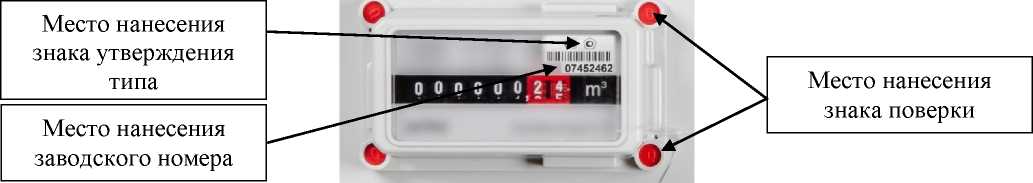

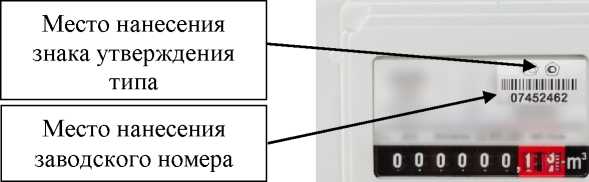

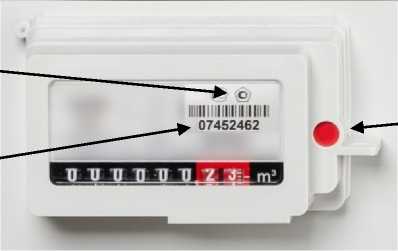

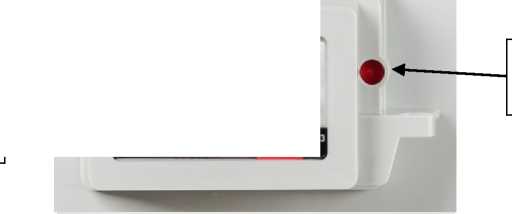

Рисунок 2 - Место нанесения знака утверждения типа, заводского номера и знака поверки

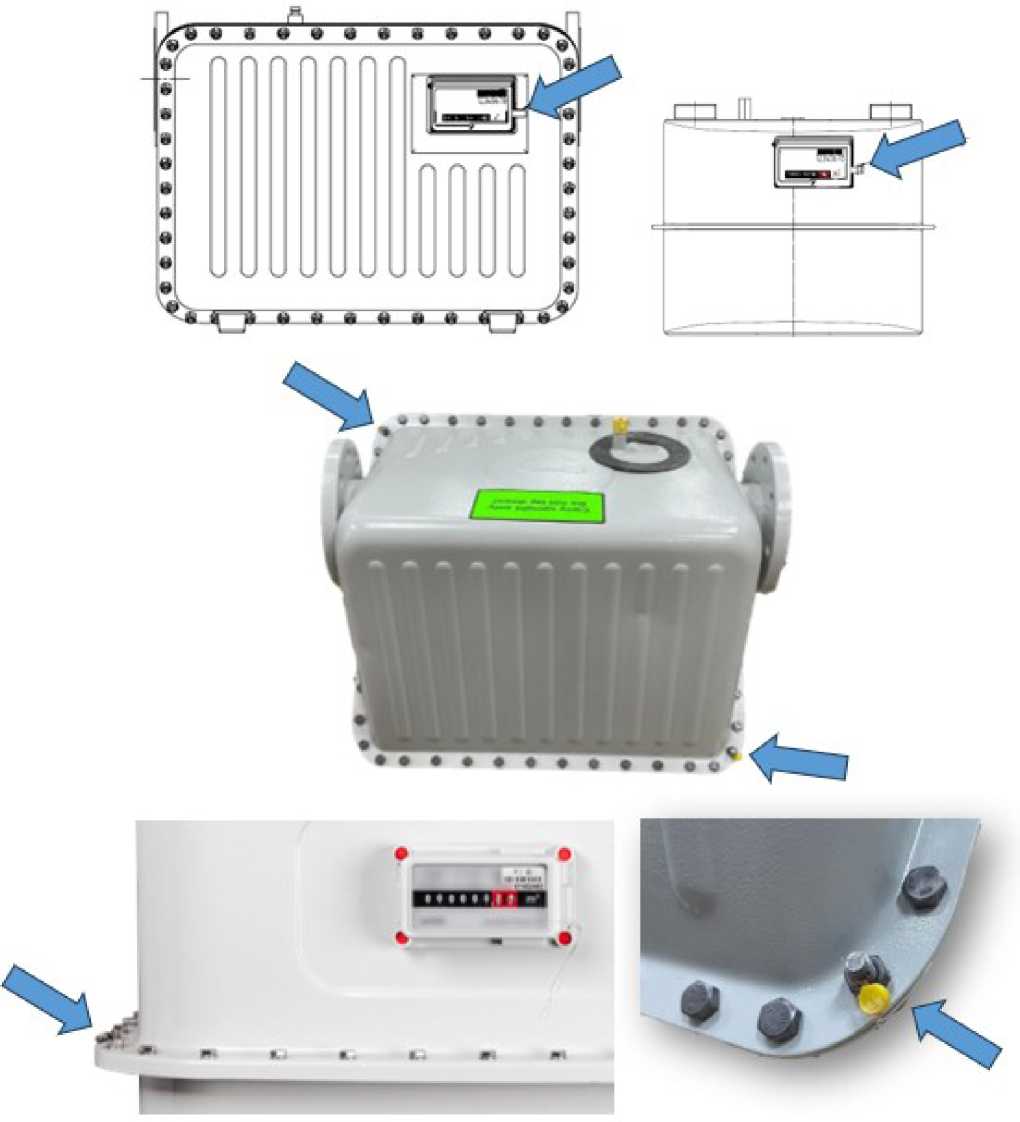

Рисунок 3 - Схема пломбировки
Метрологические и технические характеристикиТаблица 1 - Диапазоны измерений объемного расхода газа
|
Типоразмер |
Минимальный расход газа Q,™, м3/ч |
Номинальный расход газа Qном, м3/ч |
Максимальный расход газа Qмакс, м3/ч |
|
G1,6 |
0,016 |
1,6 |
2,5 |
|
G2,5 |
0,025 |
2,5 |
4 |
|
G4 |
0,04 |
4 |
6 |
|
G6 |
0,06 |
6 |
10 |
|
G10 |
0,1 |
10 |
16 |
|
G16 |
0,16 |
16 |
25 |
|
G25 |
0,25 |
25 |
40 |
|
G40 |
0,4 |
40 |
65 |
|
G65 |
0,65 |
65 |
100 |
|
G100 |
1 |
100 |
160 |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности при измерении объема газа при рабочих условиях*, %:
|
±3, ±2,1 (исполнение «Н») ±1,5 |
|
Пределы допускаемой основной относительной погрешности счетчиков в исполнении «Т» при измерении объема газа, приведенного к температуре плюс 20 °С, %:
|
±3 ±1,5 |
|
Пределы допускаемой дополнительной относительной погрешности счетчиков в исполнении «Т», вызванной отклонением температуры измеряемой среды от границы нормальных условий измерений на каждые 10 °С, % |
±0,4 |
|
Нормальные условия измерений: — температура измеряемой среды, °С |
от +15 до +25 |
|
* Пределы допускаемой относительной погрешности при измерении объема газа при рабочих условиях нормированы во всем диапазоне условий эксплуатации счетчика. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||||||||
|
Типоразмер |
G1,6 |
G2,5 |
G4 |
G6 |
G10 |
G16 |
G25 |
G40 |
G65 |
G100 |
|
Циклический объем, дм3 |
1,2 |
1,2 |
1,2/2 |
2/3,5 |
3,5/5,6/ 6 |
6/11 |
11/12 |
18/22 |
24/44 |
48 |
|
Порог чувствительности, м3/ч |
0,0032 |
0,005 |
0,008 |
0,008 |
0,01 |
0,01 |
0,01 |
0,02 |
0,02 |
0,02 |
|
Измеряемая среда |
природный, нефтяной и другие сухие неагрессивные газы, а также | |||||||||
|
газовая фаза сжиженных углеводородных газов | ||||||||||
|
Максимальное давление | ||||||||||
|
внутри корпуса, кПа, не |
50 | |||||||||
|
более | ||||||||||
|
Потеря давления при |
250 |
300 |
400 | |||||||
|
расходе Qмакс, Па, не более | ||||||||||
|
Цена деления младшего 3 |
0,2 |
2 |
20 | |||||||
|
разряда, дм3 | ||||||||||
|
Емкость механического |
9999 | |||||||||
|
3 отсчетного устройства, м3 |
99999 |
999999 |
999 | |||||||
|
Температура измеряемой |
от -25 до +40 | |||||||||
|
среды, °С | ||||||||||
|
Давление измеряемой среды, кПа, не более |
5 | |||||||||
|
Условия эксплуатации: | ||||||||||
|
- температура | ||||||||||
|
окружающей среды, °С |
от -40 до +55 | |||||||||
|
- относительная | ||||||||||
|
влажность, % |
до 95 при температуре +35 °С | |||||||||
|
- атмосферное | ||||||||||
|
давление, кПа |
от 84,0 до 106,7 | |||||||||
|
Присоединительная |
11/4 |
11/4 |
11/4 |
11/4 |
1%, 2 |
2 |
21/2 |
фланец |
фла- | |
|
резьба, дюйм |
3, 2 1/2 |
нец | ||||||||
|
Габаритные размеры, мм, не более: | ||||||||||
|
- высота |
225 |
225 |
225/ |
245/ |
320/ |
340/ |
375/ |
470/580 |
617 | |
|
245 |
250/ |
330/ |
375 |
425 | ||||||
|
285 |
320 | |||||||||
|
- ширина |
205 |
205 |
205/ |
330/ |
350/ |
405/ |
465/ |
565/720 |
740 | |
|
330 |
340/ |
405/ |
405 |
465 | ||||||
|
280 |
335 | |||||||||
|
- длина |
165 |
165 |
165/ |
170/ |
205/ |
235/ |
275/ |
395/560 |
606 | |
|
170 |
170/ |
235/ |
275 |
290 | ||||||
|
205 |
220 | |||||||||
|
Расстояние между осями |
110 |
110 |
110/ |
200/ |
250/ |
280 |
335 |
570/ |
680/ |
800 |
|
присоединительных |
250 |
250/ |
280/ |
440 |
440 | |||||
|
штуцеров, мм |
180 |
250 | ||||||||
|
Масса, кг, не более |
1,9 |
1,9 |
1,9/3,2 |
3,5 |
5,7 |
8 |
10,6 |
40 |
46 |
107 |
|
Средний срок службы, лет |
20 | |||||||||
|
Средняя наработка до | ||||||||||
|
отказа, ч |
80000 | |||||||||
наносится на циферблат отсчетного механизма методом термопечати и на титульный лист эксплуатационной документации типографским способом.
Комплектность средства измеренияТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счетчик газа объемный диафрагменный |
ВК |
1 |
|
Паспорт* |
ЛГТИ.407269.301 ПС или ЛГТИ.407269.302 ПС или ЛГТИ.407269.303 ПС |
1 |
|
Комплект монтажных частей |
- |
1 ** |
|
* В бумажной и/или электронной форме. ** Поставляется по заказу. | ||
приведены в разделе 5 паспорта.
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ Р 8.993-2020 Государственная система обеспечения единства измерений. Общие требования к средствам измерений расхода и объема газа;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
ЛГТИ.407269.300 ТУ «Счетчики газа объемные диафрагменные ВК. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «РАСКО Газэлектроника» (ООО «РАСКО Газэлектроника»)
ИНН 5243013811
Юридический адрес: 607220, Нижегородская обл., г. Арзамас, ул. 50 лет ВЛКСМ, д. 8А
ИзготовительОбщество с ограниченной ответственностью «РАСКО Газэлектроника» (ООО «РАСКО Газэлектроника»)
ИНН 5243013811
Адрес: 607220, Нижегородская обл., г. Арзамас, ул. 50 лет ВЛКСМ, д. 8А
Испытательный центрОбщество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)
Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5, подвал, помещ. 7
Телефон: (843) 214-20-98, факс: (843) 227-40-10
Web-сайт: http://www.ooostp.ru
E-mail: office@ooostp.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311229.
