МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

06 февраля 2024 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. Распространить действие методик поверки средств измерений, установленных   согласно приложению к настоящему   приказу,

на средства измерений, находящиеся в эксплуатации.

• 4. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\________—_________✓

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

Сведения

об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «06» февраля 2024 г. № 307

Лист № 1 Регистрационный № 58182-14                                            Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Вычислители расхода многофункциональные UNIFLOW-200-R

Вычислители расхода многофункциональные UNIFLOW-200-R предназначены для преобразования измерительных сигналов и вычисления расхода, массы и объема нефти, нефтепродуктов, жидких углеводородных сред, объемного расхода и объема природного газа, приведенных к стандартным условиям, массы воды и водяного пара, по результатам измерений рабочего (статического) давления, разности давлений и температуры на установленных в трубопроводах сужающих устройствах, осредняющих трубках, а также с помощью объемных, массовых расходомеров.

Описание средства измерений

Принцип действия вычислителя основан на измерении и преобразовании сигналов измерительных преобразователей и расходомеров различного типа в информацию об измеряемых параметрах сред с последующим вычислением и представлением информации на дисплее вычислителя, подключенном принтере или на дисплее подключенного персонального компьютера.

Входные сигналы поступают в вычислитель через каналы ввода/вывода (аналоговые, импульсные, частотные, дискретные или цифровые каналы передачи данных (HART, DE, Modbus). По полученным сигналам вычислитель, с помощью заложенного в нем программного обеспечения, производит вычисления необходимых для учета и управления параметров.

Вычислительным центром вычислителя являются один основной процессор и несколько вспомогательных процессоров для эффективной работы.

На передней панели вычислителя располагаются жидкокристаллический дисплей с подсветкой, 20-кнопочная клавиатура для локального управления вычислителем и ввода данных, а также светодиод состояния вычислителя. Жидкокристаллический дисплей и клавиатура обеспечивают возможность просмотра данных и конфигурационных параметров непосредственно на месте установки вычислителя и могут быть настроены для работы с конкретным объектом.

Вычислитель позволяет осуществлять:

• -   вычисление расхода по нескольким измерительным линиям индивидуально и по группам измерительных линий в любой комбинации поддерживаемых сред, расходомеров и преобразователей расхода;

• -   управление дозированием и загрузкой продукта;

• -   архивирование измеренных и вычисленных параметров в архивных базах данных произвольного типа и периодичности (настраивается при конфигурировании);

• -   ведение журналов событий и аварий;

• -   сигнализацию при отказе преобразователей, при выходе параметров за установленные пределы и при сработке внутренних контуров самодиагностики;

• -   печать данных на подключенный принтер;

• -   управление и обмен данными с подчиненными устройствами по цифровым каналам связи (например, газовый хроматограф, ультразвуковые расходомеры, массовые расходомеры и другие);

• -   передачу информации в системы более высокого уровня по имеющимся интерфейсам связи.

Вычислители имеют интерфейсы связи RS232/RS422/RS485 и Ethernet для обмена данными с периферийным оборудованием и/или с системой более высокого уровня. Поддерживаются протоколы Modbus и Modbus/TCP.

Вычислители содержат энергонезависимая Flash память для хранения операционной системы прибора, конфигурации прибора и архивных данных.

Дополнительно, встроенный Web-Server позволяет осуществлять контроль и диагностику вычислителя и подключенного оборудования при помощи персонального компьютера с установленным Internet Explorer.

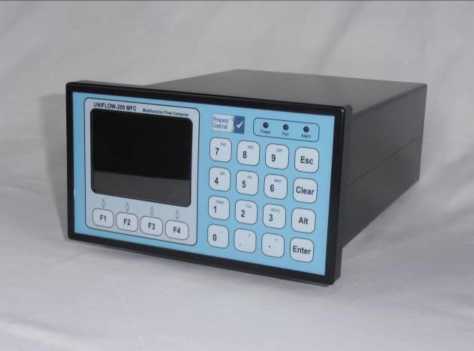

Внешний вид вычислителя представлен на рисунке 1.

а - переносная модификация

б - модификация для монтажа в «стойку» Рисунок 1 - Внешний вид вычислителя.

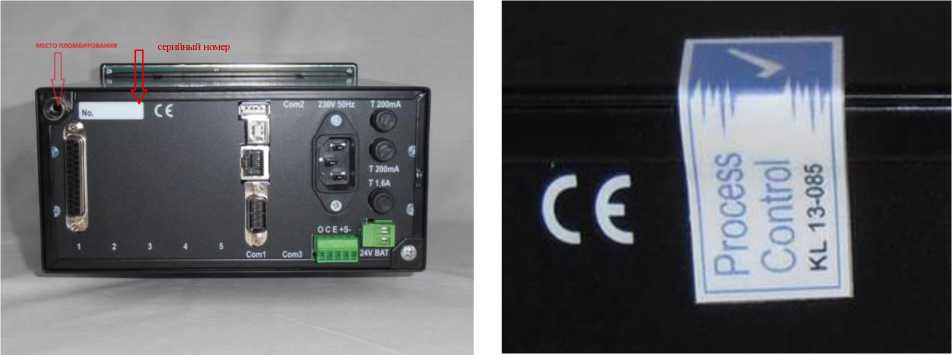

Места пломбировки вычислителя представлены на рисунке 2. Знак утверждения типа наносится на заднюю панель вычислителя методом наклейки. Знак поверки на вычислитель не наносится. Серийный номер вычислителя, состоящий из 6 цифр, разделенных дефисом, наносится на заднюю панель методом аппликации. Место нанесения серийного номера представлено на рисунке 2.

а - задняя панель вычислителя - пломбирование винта крепления задней панели, место нанесения серийного номера

б - задняя панель - дополнительное пломбирование при помощи наклейки

Рисунок 2 - Схемы пломбирования.

Программное обеспечение Вычислитель имеет встроенное программное обеспечение. ПО предназначено для обеспечения полнофункциональной работоспособности вычислителя, в том числе

• -   измерение выходных сигналов первичных преобразователей расхода, давления, температуры и других преобразователей с выходными сигналами силы тока, частоты или импульсными сигналами;

• -   вычисление объемного расхода и объема природного газа, приведенных к стандартным условиям, либо других текучих сред методом переменного перепада давления с использованием стандартных диафрагм в соответствии с ГОСТ 8.586-2005, ISO 5167-2003;

• -   приведение объемного расхода природного газа в рабочих условиях, измеренного турбинными, ультразвуковыми, вихревыми и другими объемными расходомерами в объемный расход и объем газа при стандартных условиях в соответствии с ГОСТ Р 8.740-2011, EN12405, AGA9, СТО Газпром 5.2;

• -   приведение к стандартным условиям объема и плотности нефти, нефтепродуктов, жидких углеводородных сред по результатам измерений расходомеров (массовых, турбинных, ультразвуковых преобразователей расхода) и счетчиков жидкости и плотномеров в соответствии с ГОСТ 8.595-2010;

• -   проведение порогового контроля и обработки (усреднение и нормировка) результатов анализа компонентного состава природного газа, передаваемых от потокового хроматографа для расчета физико-химических показателей;

• -   вычисление физико-химических показателей (коэффициента сжимаемости, вязкости, плотности, скорости звука, показателя адиабаты, теплоты сгорания) природного газа в соответствии с ГОСТ 30319-96, ГОСТ 30319-2015, ГОСТ 31369-2008, ISO 6976:1995, ISO 6976:2015, ISO 20765-1, AGA8, AGA10;

• -   вычисление коэффициентов сжимаемости и объемного расширения для нефти, нефтепродуктов, газового конденсата и жидких углеводородов в соответствии с СТО Газпром 5.9, API 11.2.1, 11.2.1M, API 11.2.2, API 11.2.2M, ASTM D 1250-08, GPA TP-27;

• -   вычисление массы нефти и нефтепродуктов, жидких углеводородных сред по результатам прямого или косвенного методов динамических измерений расходомерами и плотномерами в соответствии с ГОСТ Р 8.595-2004, Р 50.2.040;

• -   вычисление массы и энергии воды и водяного пара, измеренного методом переменного перепада давления с использованием стандартных сужающих устройств в соответствии с ГОСТ 8.586-2005, ISO 5167-2003 или других расходомеров (массовых, турбинных, вихревых, ультразвуковых преобразователей расхода) по теплофизическим свойствам, рассчитанным в соответствии с IAPWS-IF97;

• -   расчет плотности и концентрации спирта во водно-спиртовых растворах в соответствии с 76/766/EGK.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Дополнительно с вычислителем поставляется внешнее ПО «U-200 ToolBox» предназначенное для просмотра, диагностики, редактирования, проверки технического состояния вычислителя. «U-200 ToolBox» находится под многоуровневой системой защиты, которая предоставляет доступ только уполномоченным пользователям и одновременно определяет, какие параметры пользователь может вводить или изменять.

Таблица 2 - Метрологические и технические характеристики

Продолжение таблицы 2

Продолжение таблицы 2

Продолжение таблицы 2

наносится на титульный лист руководства по эксплуатации методом компьютерной графики в верхнем левом углу, на заднюю панель вычислителя рядом с главным шильдиком методом наклейки.

Лист № 8 Всего листов 9 Комплектность средства измерений

Таблица 3 - Комплектность

«UNIFLOW-200-R    Многофункциональный вычислитель    расхода.    Руководство

по эксплуатации». Раздел 2.

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140^-16 до 100 А»;

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

Техническая документация фирмы «Process Control Kft», Венгрия.

Фирма «Process Control Kft», Венгрия

Адрес: H-1091 Budapest, Haller u. 88 Hungary

Тел.: +36-1-215-4161

E-mail: info@processcontrol.hu http://www.processcontrol.hu

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»

Телефон (факс): (843) 272-70-62, (843) 272-00-32

Web-сайт: www.vniir.org

Е-mail: office@vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «06» февраля 2024 г. № 307

Регистрационный № 51563-12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Спектрофотометры DR6000

Спектрофотометры DR6000 (далее - спектрофотометры) предназначены для измерения спектрального коэффициента направленного пропускания и оптической плотности жидких проб различного происхождения.

Описание средства измерений

Спектрофотометры представляют собой стационарные настольные лабораторные приборы, состоящие из оптико-механического и электронного узлов, установленных в общем корпусе.

Принцип действия спектрофотометров основан на измерении отношения интенсивностей излучения, прошедшего через исследуемый объект и пустую кювету.

Оптическая схема приборов - однолучевая с опорным каналом. Для разложения излучения в спектр используется монохроматор с дифракционной решеткой; в качестве источников излучения используются лампа накаливания (для видимой области) и дейтериевая лампа (для ультрафиолетовой области). В качестве приемников используются кремниевый фотодиод. Спектрофотометры управляются с помощью сенсорного экрана, на который выводятся рабочая длина волны, результат измерения коэффициента пропускания (или оптической плотности), снимаемые спектры, кинетические кривые и ряд служебных параметров. Спектрофотометры имеют кюветное отделение, рассчитанное на установку кювет с длиной оптического пути до 100 мм.

Маркировочная табличка размещена на задней панели корпуса спектрофотометра. Заводской номер имеет цифровой формат, нанесен методом наклейки. Общий вид спектрофотометра представлен на рисунке 1. Место нанесения заводского номера представлено на рисунке 2.

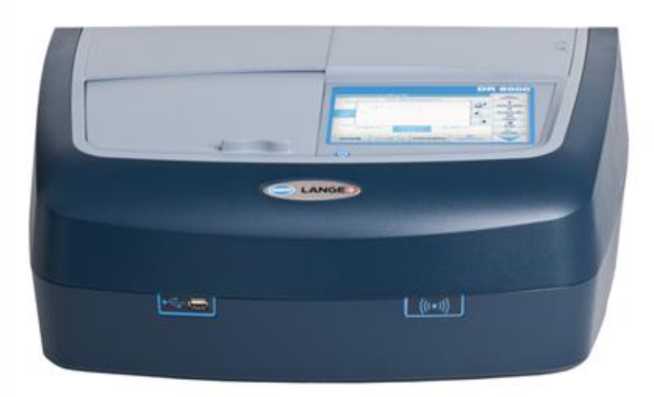

Рисунок 1 - Общий вид спектрофотометра DR6000

Место нанесения

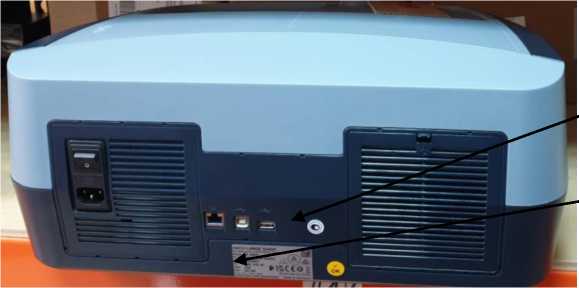

Рисунок 2 - Место нанесения заводского номера на спектрофотометр DR6000

Место нанесения знака

утверждения типа

заводского номера

Пломбирование и нанесение знака поверки на средство измерений не предусмотрены.

Спектрофотометры оснащены программным обеспечением (далее - ПО), позволяющим осуществлять контроль процесса измерений, сохранять результаты измерений, проводить их статистическую обработку и архивирование.

ПО спектрофотометра заложено в микропроцессоре и защищено от доступа и изменения. Обновление программного обеспечения в процессе эксплуатации не предусмотрено.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Последовательность обозначений идентификационного номера ПО:

• - первые три цифры (1.01) - наименование программного обеспечения;

• - цифры в скобках, за исключением последней цифры - (x) - версия ядра операционной системы, (y) - версия драйвера, (z) - версия языковых файлов, (a) - версия звуков, (b) - версия файлов, использующихся для обучения и помощи при работе с прибором, (c) - версия драйвера принтера;

• - последняя цифра (1) - версия метрологической части программного обеспечения, ответственная за вычисления.

Пользователь работает только с интерфейсной частью программы, которая не предусматривает доступ к файловой системе метрологически значимой части ПО, и только позволяет выполнять измерения поглощения/пропускания света, сканирование спектров и ввода данных об образце и пользователе.

Метрологически значимая часть ПО имеет полную защиту от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микропроцессора от чтения и записи. При включении контролируется целостность внутренней файловой системы.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на заднюю панель корпуса спектрофотометра методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в разделах «Стандартные методики», «Расширенные методики» Руководства по эксплуатации спектрофотометров DR6000.

При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 27 ноября 2018 г. № 2517 «Об утверждении Государственной поверочной схемы для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм»;

Техническая документация изготовителя «HACH-LANGE» (Германия).

Изготовитель

«HACH-LANGE», Германия

Адрес: Willstatterstr, 11, 40549 Dusseldorf, Germany

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, 4

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «06» февраля 2024 г. № 307

Регистрационный № 84689-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики газа объемные диафрагменные ВК

Счетчики газа объемные диафрагменные ВК (далее - счетчик) предназначены для измерений объема газа при рабочих условиях (в исполнении без температурной компенсации), или объема газа, приведенного к температуре плюс 20 °С (в исполнении с температурной компенсацией).

Описание средства измерений

Принцип действия счетчика основан на преобразовании разности давлений газа на входе и выходе в возвратно-поступательное движение мембран, образующих измерительные камеры. Измерительный механизм имеет две камеры со встроенными мембранами. Газ через входной патрубок заполняет пространство внутри корпуса и через входной клапан поступает поочередно в одну из камер, оказывая давление на мембрану, которая, перемещаясь, вытесняет газ из соседней камеры через выходной клапан и отводящий канал в выходной патрубок. Возвратно-поступательное движение мембран преобразуется рычажно-кривошипным механизмом во вращательное движение вала, число оборотов которого пропорционально числу перемещений мембраны и протекающему объему газа. Вращение вала приводит в движение восьмиразрядное отсчетное устройство, вызывая приращение показаний накопленного объема. Счетчики могут иметь от одного до четырех измерительных механизмов.

Счетчик состоит из корпуса, внутри которого расположен измерительный механизм или набор измерительных механизмов, и отсчетного устройства.

Счетчики имеют типоразмеры G1,6, G2,5, G4, G6, G10, G16, G25, G40, G65, G100 в зависимости от диапазона измерений объемного расхода газа.

Счетчики типоразмеров G1,6, G2,5, G4, G6, G10, G16, G25 могут выпускаться в исполнении «Т» с механической температурной компенсацией, которое дополнительно оснащено механическим температурным компенсатором, выполненным в виде спиральной биметаллической пружины.

Счетчики в исполнении без температурной компенсации могут иметь исполнение «Н» с улучшенными метрологическими характеристиками.

Счетчики выпускаются с левым и правым направлениями потока газа.

Счетчики могут иметь несколько различных исполнений отсчетного устройства, внешний вид которых отличается материалом корпуса и формой.

Счетчики типоразмеров G40, G65 могут иметь резьбовое или фланцевое присоединение к трубопроводу с вертикальным или горизонтальным подводом газа.

К счетчику может быть подключен низкочастотный датчик импульсов для дистанционной передачи информации.

Структура условного обозначения счетчиков:

ВК-[1]-[2], где:

• [1] - типоразмер: G1,6; G2,5; G4; G6; G10; G16; G25; G40; G65; G100.

• [2]  - исполнение «Т» - наличие механической температурной компенсации, исполнение «Н» - с улучшенными метрологическими характеристиками (при отсутствии функции значение не указывается).

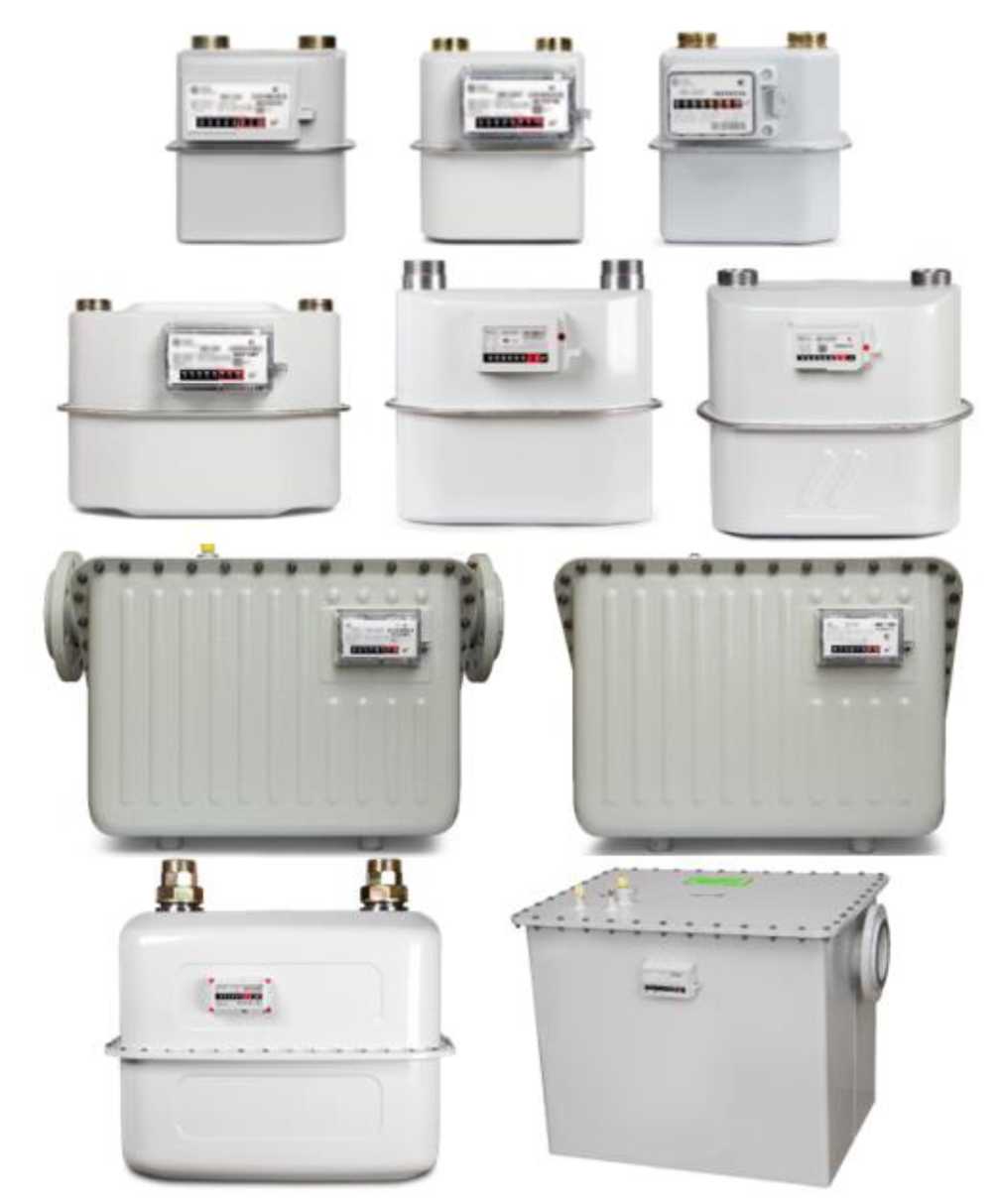

Общий вид основных исполнений счетчика представлен на рисунке 1. Заводской номер в виде восьмизначного цифрового кода наносится на циферблат отсчетного механизма методом термопечати. Место нанесения заводского номера и знака утверждения типа представлены на рисунке 2. Пломбировку от несанкционированного доступа осуществляют нанесением знака поверки давлением клейма на пломбу. Места нанесения знака поверки представлены на рисунках 2, 3. Схемы пломбировки от несанкционированного доступа, представлены на рисунке 3.

MB

MB

Nf

Рисунок 1 - Общий вид основных исполнений счетчиков

Место нанесения

Место нанесения

заводского номера

Место нанесения

заводского номера

Место нанесения

Место нанесения

знака утверждения типа

знака утверждения типа

Место нанесения знака утверждения типа

заводского номера

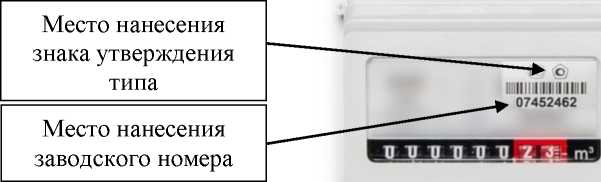

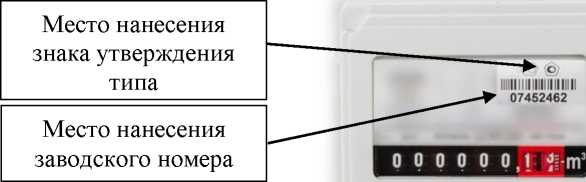

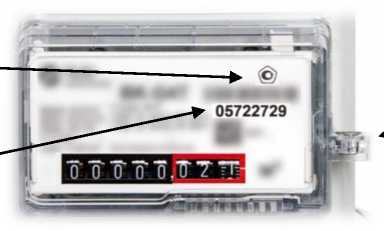

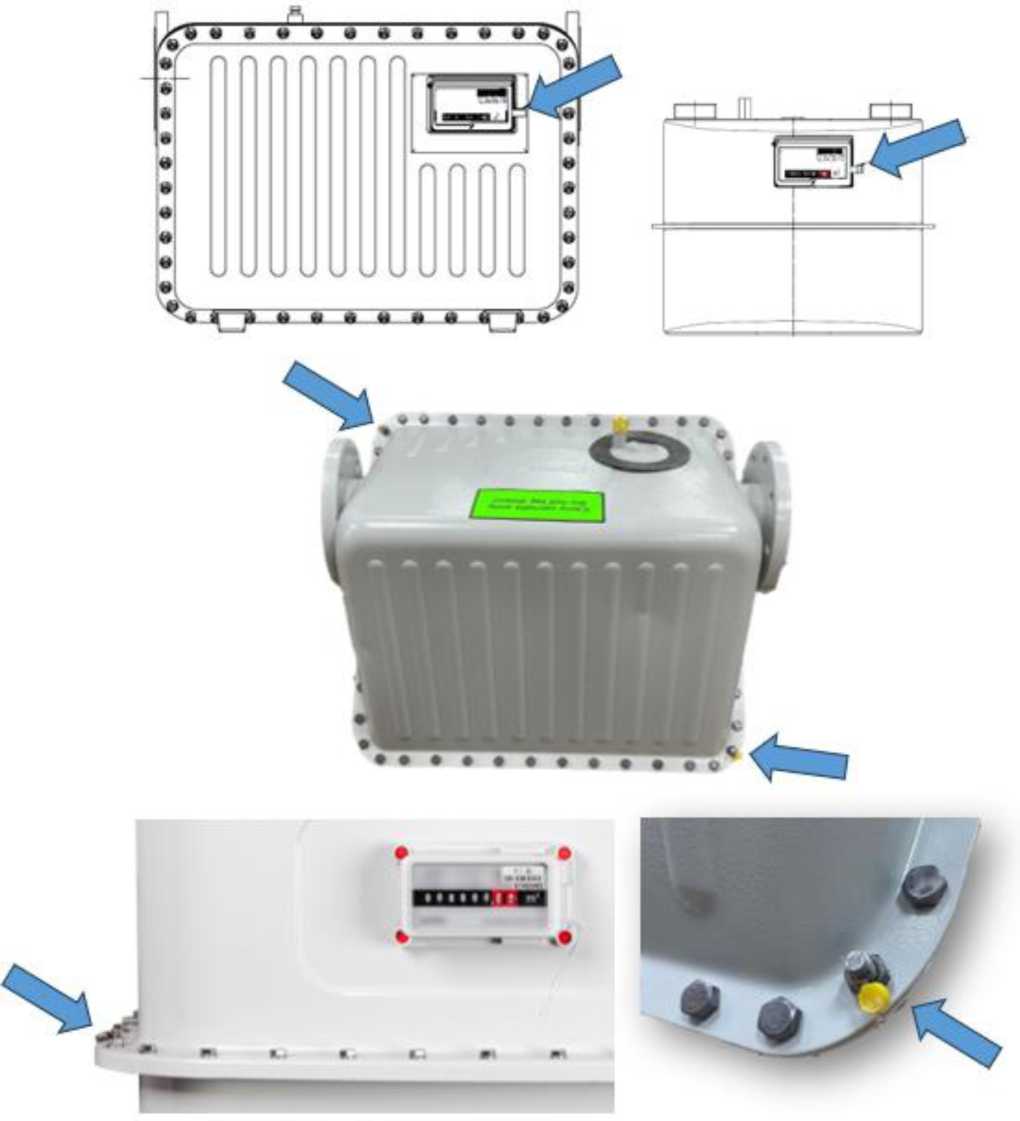

Рисунок 2 - Место нанесения знака утверждения типа, заводского номера и знака поверки

Место нанесения знака поверки

Рисунок 3 - Схема пломбировки

Таблица 1 - Диапазоны измерений объемного расхода газа

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на циферблат отсчетного механизма методом термопечати и на титульный лист эксплуатационной документации типографским способом.

Комплектность средства измерения

Таблица 4 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в разделе 5 паспорта.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ Р 8.993-2020 Государственная система обеспечения единства измерений. Общие требования к средствам измерений расхода и объема газа;

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»;

ЛГТИ.407269.300 ТУ «Счетчики газа объемные диафрагменные ВК. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «РАСКО Газэлектроника» (ООО «РАСКО Газэлектроника»)

ИНН 5243013811

Юридический адрес: 607220, Нижегородская обл., г. Арзамас, ул. 50 лет ВЛКСМ, д. 8А

Изготовитель

Общество с ограниченной ответственностью «РАСКО Газэлектроника» (ООО «РАСКО Газэлектроника»)

ИНН 5243013811

Адрес: 607220, Нижегородская обл., г. Арзамас, ул. 50 лет ВЛКСМ, д. 8А

Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)

Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5, подвал, помещ. 7

Телефон: (843) 214-20-98, факс: (843) 227-40-10

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311229.
