Москва

ПРИКАЗ

13 марта 2024 г.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

№ ⁶⁹⁰

О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 1 марта 2024 г. № 596 «О внесении изменений в сведения об утвержденных типах средств измерений»

В целях исправления технической ошибки п р и к а з ы в а ю:

• 1. Внести изменения   в   пункт 6 приложения   к   приказу

от 1 марта  2024 г. №  596  «О внесении изменений  в  сведения

об утвержденных типах средств измерений», заменив описание типа и сведения об утвержденном типе средства измерений, прилагается к настоящему приказу.

• 2. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\_________________/

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от « _3 »    марта     2024 Г. № 690

Сведения

об утвержденном типе средства измерений, подлежащие изменению в части сведений о месте осуществления деятельности изготовителя

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» марта 2024 г. № 690

Лист № 1

Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Г азосигнализаторы паров метилдиэтаноламина в воздухе «АКОНИТ - МДЭА»

Газосигнализаторы паров метилдиэтаноламина в воздухе «АКОНИТ - МДЭА» предназначены для непрерывного измерения массовой концентрации метилдиэтаноламина C5H13NO2 в воздухе рабочей зоны и сигнализации о превышении установленного значения массовой концентрации метилдиэтаноламина.

Принцип измерений газосигнализаторов паров метилдиэтаноламина в воздухе «АКОНИТ - МДЭА» (далее - газосигнализаторы) - ионизационный, заключающийся в изменении подвижности ионов, образующихся между электродами за счет облучения анализируемой среды бета-частицами, излучаемыми закрытым радионуклидным источником на основе ⁶³Ni. При появлении в анализируемом воздухе молекул трибутилфосфата происходит ионизация этих молекул первичными ионами воздуха. Более тяжелые ионы имеют меньшую подвижность, что приводит к снижению той части ионного тока, которая формируется положительными ионами. Степень снижения тока является аналитическим сигналом. Источник бета-частиц является закрытым источником, имеет активность менее 1 МЗА (минимальная значимая активность) и не категорируется по потенциальной радиационной опасности. Газосигнализаторы являются стационарными одноблочными приборами непрерывного действия.

Конструктивно газосигнализаторы выполнены в металлическом пылевлагозащищенном корпусе, в котором располагаются:

• - камера с принудительной прокачкой анализируемой среды и установленным ионизационным детектором;

• - сетчатый сменный входной и выходной фильтры;

• - контроллер;

• - блок питания;

• - автомат включения питания;

• - тумблер и световой индикатор включения побудителя расхода;

• - исполнительные реле - 2 шт. На нижней поверхности корпуса газосигнализатора установлены: разъемы для подключения питания 220 В переменного тока и 24В постоянного тока, разъем для подключения внешних информационных систем (дискретные сигналы, Ethernet) и внешних исполнительных устройств, звуковой излучатель. На боковой поверхности газосигнализатора установлены светодиод включения питания и контроля работоспособности, мощный красный светодиод световой сигнализации превышения порогов, кнопка квитирования звука.

Знак поверки наносится на боковую поверхность газосигнализатора.

Отбор пробы - принудительный, за счёт встроенного побудителя расхода. Общий вид газосигнализатора и схема пломбировки от несанкционированного доступа представлены на рисунке 1.

Обозначение места нанесения знака поверки представлено на рисунке 2.

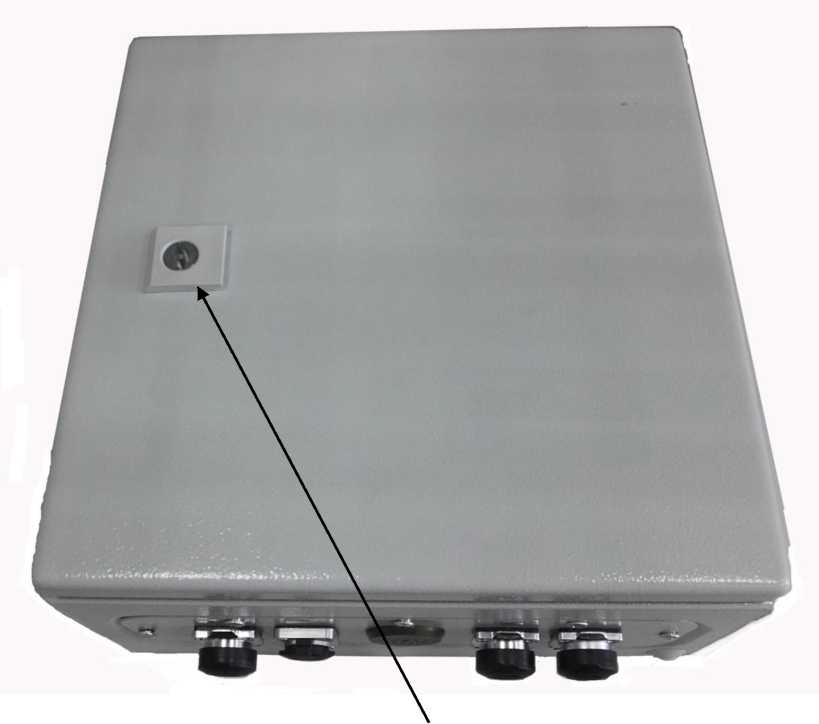

Место пломбировки

Рисунок 1 - Общий вид газосигнализатора и схема пломбировки от несанкционированного доступа

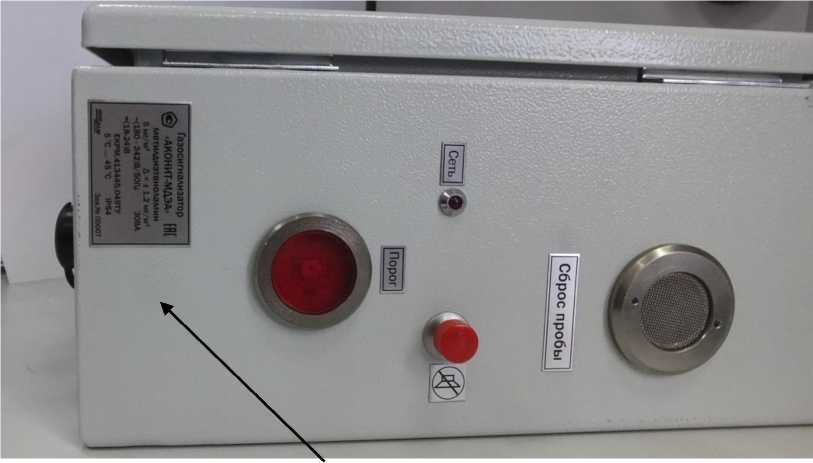

Место нанесения знака поверки

Рисунок 2 - Обозначение места нанесения знака поверки

Встроенное ПО разработано для решения задач измерения массовой концентрации метилдиэтаноламина, сбора информации от ионизационного детектора, отображения данных, включения световой, звуковой сигнализации, реле и передачи данных по протоколу ModBus RTU TCP:

- текущего времени;

- данных о превышении порогового значения;

- данных архива измерений;

- сообщений об ошибках и предупреждений.

Встроенное ПО газосигнализаторов имеет следующую структуру:

-операционная система контроллера Деконт-А9;

- модуль инициализации и настройки ионизационного детектора;

- модуль опроса и обработки принятых от детектора данных;

- модуль управления сигнализацией;

- модуль передачи данных.

Влияние встроенного ПО учтено при нормировании метрологических характеристик газосигнализаторов.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится типографическим способом или специальным штемпелем на титульный лист руководства по эксплуатации и на шильд-наклейку на газосигнализаторе.

Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны;

ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах;

ЕКРМ.413445.049ТУ Газосигнализаторы паров метилдиэтаноламина в воздухе «АКОНИТ - МДЭА» . Технические условия.

Общество с ограниченной ответственностью «Научно-производственная фирма «ИНКРАМ» (ООО НПФ «ИНКРАМ»)

ИНН 7717136914

Адрес: 125438, г. Москва, ул. Михалковская, д. 63Б, стр. 1, эт. 3, помещ. VII, ком. 4, 4А Телефон (факс): +7 (495) 346-9249, +7 (495) 346-9252

E-mail: office@inkram.ru

Открытое акционерное общество Федеральный научно-технический центр метрологии систем экологического контроля «Инверсия» (ОАО ФНТЦ «ИНВЕРСИЯ»)

Адрес: 107031, г. Москва, ул. Рождественка, д. 27 Телефон (факс): +7 (495) 608-45-56

E-mail: inversiyaDIR@yandex.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311322.
