МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

№   2765_______

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. Распространить действие методик поверки средств измерений, установленных   согласно приложению к настоящему   приказу,

на средства измерений, находящиеся в эксплуатации.

• 4. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\________—_________✓

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию

и метрологии

от «___»   декабря    2023 г. № _____

Сведения

об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» декабря 2023 г. № 2765

Лист № 1 Регистрационный № 78889-20 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки измерительные ОЗНА-Агидель ЖДС ПК

Установки измерительные ОЗНА-Агидель ЖДС ПК предназначены для измерений массы, объема, плотности, температуры и избыточного давления жидкости в потоке при поколлекторном сливе из железнодорожных цистерн.

Принцип действия установок измерительных ОЗНА-Агидель ЖДС ПК (далее - установки) основан на прямом методе динамических измерений массы, объема и плотности, температуры и избыточного давления жидкости в потоке с помощью средств измерений, входящих в состав установок, и обработки полученный данных с помощью блока измерений и обработки информации при поколлекторном сливе из железнодорожных цистерн.

Установки реализованы на рамной конструкции и состоят из средств измерений средств измерений массы, объема, плотности жидкости, температуры и избыточного давления жидкости, контроллеров измерительных в составе блока измерений и обработки информации (далее - БИОИ); вспомогательных датчиков и сигнализаторов, обеспечивающих технологический режим установки; управляемой запорной арматуры; фильтрами с преобразователями дифференциального давления (опциально); сепараторов (газоотделителей) с клапаном-газоотделителем; насосов (опциально); трубопроводов. Для подключения установок к железнодорожным цистернам используются устройства нижнего слива совмещенные со сливным коллектором.

В качестве средств измерений массы, объема и плотности жидкости применяются расходомеры массовые следующих изготовителей: АО «Промышленная группа «Метран», «Emerson Process Management Flow BV», «Emerson SRL», «Micro Motion Inc», «F-R Tecnologias de Flujo, S.A. de C.V. », «Emerson Process Management Flow Technologies Co., Ltd.», «KROHNE Ltd», «Endress+Hauser Flowtec AG», «Rota Yakogawa GmbH&Co.KG», «OVAL Corporation», ООО «Компания Штрай», ЗАО «ЭМИС».

В качестве средств измерений температуры жидкости применяются преобразователи температуры следующих изготовителей: АО «Промышленная группа Метран», «Rosemount Inc», «KROHNE Ltd», «Endress+Hauser», ООО «Производственная компания «ТЕСЕЙ».

В качестве средств измерений избыточного давления жидкости применяются преобразователи давления следующих изготовителей: АО «Промышленная группа Метран», «Siemens», «KROHNE Ltd», «Endress+Hauser», ОАО «Манотомь».

БИОИ реализуется на базе контроллеров измерительных следующих изготовителей «Bernecker + Rainer Industrie-Elektronik Ges.m.b.H», «Siemens AG», ООО «Эй энд Ти Текнолоджис».

Измеряемая жидкость из выставляемых железнодорожных цистерн через устройства нижнего слива совмещенные со сливным коллектором подается в установку.

Расход измеряемой жидкости создается насосом. Насос может устанавливаться на раме установки или отдельной раме, так же предусмотрено использование внешнего насоса. Управление расходом жидкости осуществляется с помощью управляемой запорно-регулирующей арматуры, а также с помощью изменения оборотов насоса (опционально). Поток жидкости на выкиде насоса поступает в сепаратор (газоотделитель), где из потока измеряемой жидкости удаляется свободный газ. При параллельной установке двух расходомеров массовых и сепараторов (газоотделителей) поток жидкости на выкиде насоса разделяется на два потока. Измеряемая жидкость является однофазной средой, протекающей через гидравлический тракт установки. Измеренные значения массы, объема и плотности измеряемой жидкости с расходомера массового передаются в БИОИ по цифровым интерфейсам связи. Измеренные значения температуры и давления измеряемой жидкости с преобразователя температуры и преобразователя давления передаются в БИОИ по токовому или по цифровому интерфейсу связи. БИОИ обеспечивает считывание и обработку информации со средств измерений, входящих в состав установки и вспомогательных датчиков, сигнализаторов, формирование архивов измерений, отображение результатов измерений, формирование управляющих сигналов, передачу результатов измерений и информации о состоянии установки в систему автоматизации технологических процессов предприятия. БИОИ собран в шкафу. В состав БИОИ входят контроллеры и модули системы управления, жидкокристаллический экран (опционально). БИОИ может иметь систему автоматического обогрева.

Установки имеют различные модификации, определяемые диапазонами расходов, пределами погрешностей средств измерений входящих в состав установок и климатическим исполнением.

Модификации установок обозначаются следующим образом:

• 7 - климатическое исполнение

- У1, У2, УХЛ1, УХЛ2, ХЛ1, ХЛ2 (в соответствии с ГОСТ 15150-69).

Общий вид установок представлен на рисунке 1. Цвет, габаритные размеры и взаимное расположение элементов конструкции могут отличаться в соответствии с конструкторской документацией.

Знак поверки в виде оттиска поверительного клейма наносится на одну свинцовую (пластмассовую) пломбу на проволоке, установленную на каждое фланцевое соединение всех средств измерений массы, объема и плотности жидкости установки.

Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится ударным методом в виде цифро-символьного обозначения на маркировочную табличку, закрепленную на корпусе установки, методом лазерной маркировки или аппликацией.

Общий вид средства измерений, места нанесения заводского номера, знака поверки и знака утверждения типа представлены на рисунке 1.

Место нанесения заводского номера и знака утверждения типа

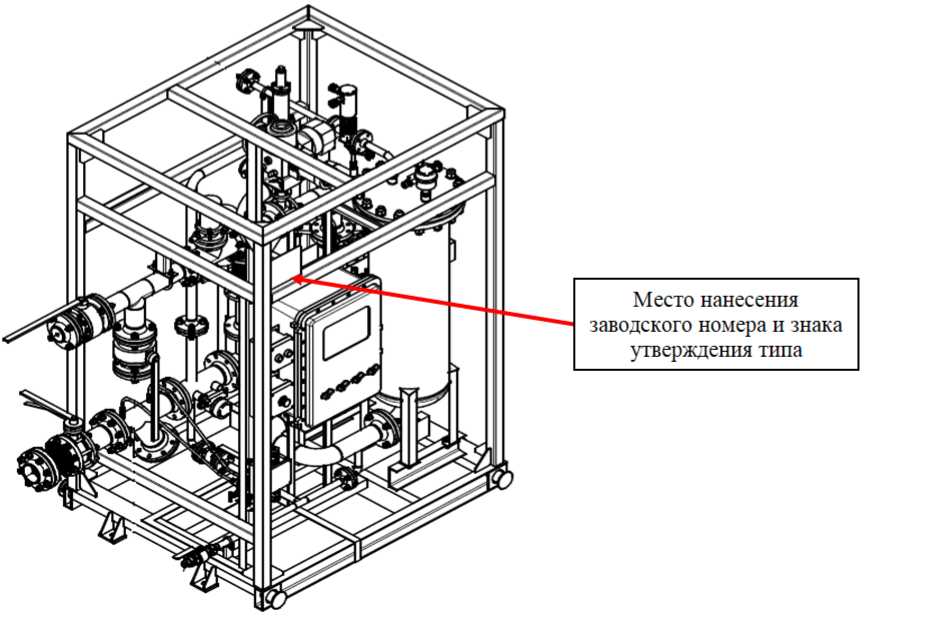

а ) Вариант общего вида установок с одним расходомером массовым

Место нанесения заводского номера и знака утверждения типа

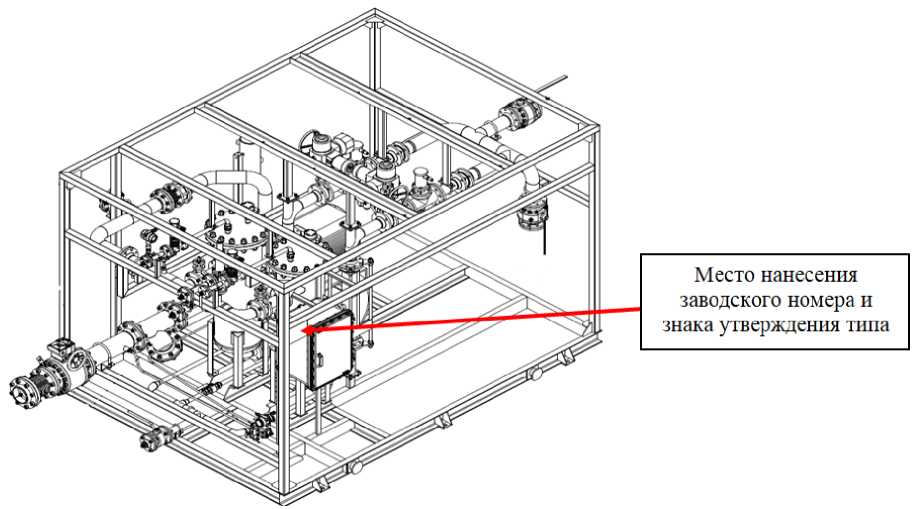

б) Вариант общего вида установок с двумя расходомерами массовыми

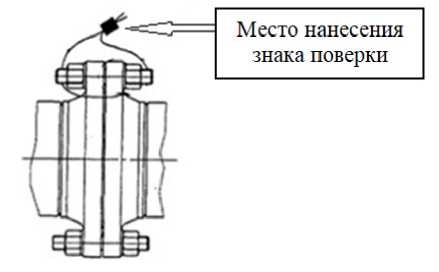

в) Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки на фланцевые соединения средств измерений массы, объема и плотности жидкости установок

Рисунок 1- Общий вид средства измерений, места нанесения заводского номера, знака поверки и знака утверждения типа

Программное обеспечение установок автономное.

Функции программного обеспечения: обработка измерительной информации, получаемой от средств измерений, входящих в состав установки, расчет температуры, давления, плотности измеряемой среды, усредненных за время измерения, формирование отчетов измерений, управление процессом измерений и передача результатов измерений в компьютерную сеть. Результаты измерений объема и плотности приводятся к температуре плюс 15 °С или плюс 20 °С и избыточного давлению 0 кПа согласно Р 50.2.076-2010 «ГСИ. Плотность нефти и нефтепродуктов. Методы расчета. Программы и таблицы приведения».

Программное обеспечение исключает возможность модификации или удаления данных через интерфейсы пользователя. Доступ к программному обеспечению защищен паролем.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на маркировочную табличку, закрепленную на корпусе установки, методом лазерной маркировки или аппликацией, а также в верхней левой части титульных листов руководства по эксплуатации и паспорта типографским способом.

Таблица 4 - Комплектность средства измерений

приведены в п. 1.5.1 «Принцип работы установок» руководства по эксплуатации.

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

Приказ Росстандарта от 1 ноября 2018 г. № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»;

Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

Приказ Росстандарта от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

ТУ 28.99.39-021-15301121-2019 Установки измерительные ОЗНА-Агидель ЖДС ПК. Технические условия.

Общество с ограниченной ответственностью «Научно-производственное предприятие ОЗНА-Инжиниринг» (ООО «НПП ОЗНА-Инжиниринг»)

ИНН 0278096217

Адрес: 450071, г. Уфа, ул. Менделеева, д. 205, к. А, эт. 1, оф. 19

Телефон: +7(347) 292-79-10, факс: +7(347) 292-79-15

Web-сайт: ozna.ru

E-mail: ozna-eng@ozna.ru

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР -филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»

Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32

E-mail: office@vniir.org

Web-сайт: www.vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.

в части вносимых изменений

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: 8 (495) 544 00 00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» декабря 2023 г. № 2765

Лист № 1 Регистрационный № 76900-19 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики оптической видимости ДОВ-02

Назначение средства измерений Датчики оптической видимости ДОВ-02 предназначены для автоматических измерений метеорологической оптической дальности (далее - МОД).

Принцип действия датчиков оптической видимости ДОВ-02 основан на измерении интенсивности рассеянного в атмосфере излучения. Интенсивность рассеянного излучения обратно пропорциональна МОД.

Конструктивно датчики оптической видимости ДОВ-02 построены по блочному принципу и включают в себя излучатель, приемник и измерительный контроллер.

Блок излучателя создает модулированный световой поток, а блок приемника принимает излучение, рассеянное атмосферой под углом 42 градуса к направлению излучения. Блок излучателя обеспечивает стабилизацию интенсивности излучения, контроль и компенсацию загрязнения окна.

Окна приемника и излучателя защищены от осадков и грязи козырьками. Козырьки оборудованы встроенным управляемым обогревом для защиты оптических элементов системы датчика от налипания снега, капель воды и образования льда.

Измерительный контроллер состоит из коммуникационной платы, вспомогательного оборудования. Измерительный контроллер имеет встроенное программное обеспечение «DOV-02», управляющее работой датчиков ДОВ-02.

Интенсивность рассеянного излучения измеряется и преобразуется в данные МОД встроенным программным обеспечением. Далее данные передаются на обслуживающий терминал (персональный компьютер) или в линию связи.

Датчики оптической видимости ДОВ-02 крепятся на мачте с помощью кронштейна.

Датчики ДОВ-02 имеют два варианта исполнения: ДОВ-02, ДОВ-02-10, а также одну модификацию - ДОВ-02-50. Модификация ДОВ-02-50 имеет более широкий диапазон измерений МОД. Исполнение ДОВ-02-10 и модификация ДОВ-02-50 могут быть подключены как через последовательный интерфейс RS-485, так и при помощи интерфейса RS-422.

Датчики оптической видимости ДОВ-02 работают непрерывно (круглосуточно), сообщения о проведенных измерениях передаются через определенные временные интервалы или по запросу. Для обмена информацией имеются последовательные интерфейсы RS-485, RS-422 (в зависимости от исполнения или модификации датчика ДОВ-02).

Нанесение знака поверки на датчик ДОВ-02 не предусмотрено. Заводской номер, состоящий из 10 арабских цифр, наносится в виде наклейки на корпус датчиков ДОВ-02.

Общий вид датчиков оптической видимости ДОВ-02 с указанием мест нанесения заводского номера и знака утверждения типа представлен на рисунке 1, место пломбирования от несанкционированного доступа представлено на рисунке 1.

1

2

3

5

4

• 1) приемник;

• 2) излучатель;

• 3) измерительный контроллер;

• 4) место нанесения заводского номера и знака утверждения типа;

• 5) место пломбирования

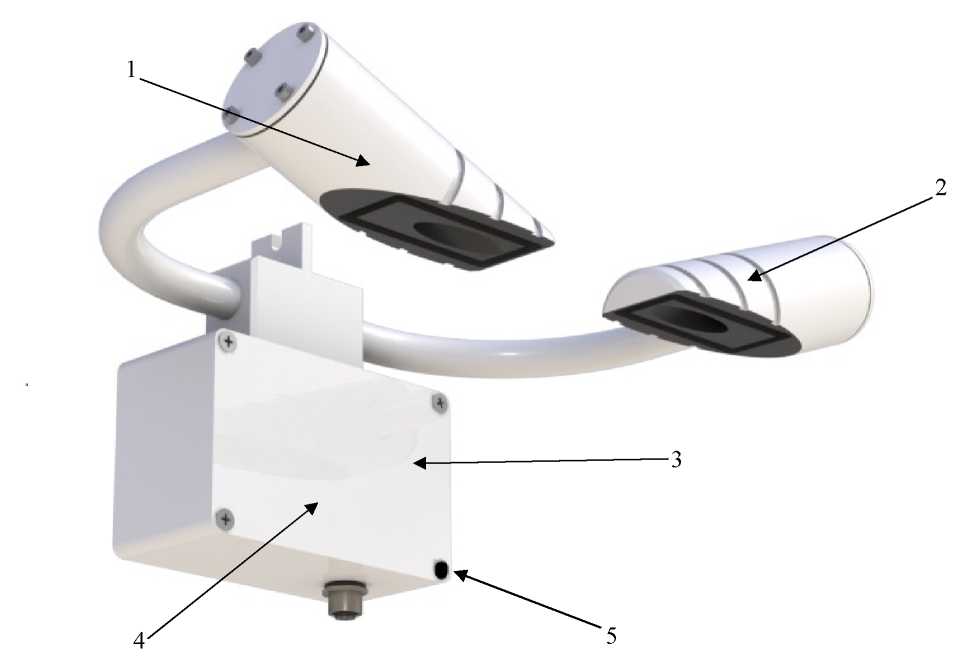

Рисунок 1 - Общий вид датчиков оптической видимости ДОВ-02 с указанием составных частей, а также с указанием мест нанесения заводского номера, знака утверждения типа и пломбирования

Датчики оптической видимости ДОВ-02 имеют программное обеспечение (далее -ПО) «DOV-02», которое обеспечивает работу датчика, отображение и архивирование результатов измерений, проверку состояния и настройку датчика ДОВ-02. ПО «DOV-02» является полностью метрологически значимым.

Уровень защиты программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на корпус датчиков ДОВ-02 в виде наклейки и на титульные листы Руководства по эксплуатации МРАШ.416313.001 РЭ и Паспорта МРАШ.416313.001 ПС типографским способом.

Таблица 4 - Комплектность датчиков оптической видимости ДОВ-02

Сведения о методиках (методах) измерений приведены в главе 2 «Использование по назначению» Руководства по эксплуатации МРАШ.416313.001 РЭ.

Технические условия МРАШ.416313.001 ТУ «Датчики оптической видимости ДОВ-02. Технические условия»;

Государственная поверочная схема для средств измерений координат цвета, координат цветности, коэффициента светопропускания, белизны, блеска, коррелированной цветовой температуры, индекса цветопередачи, интегральной (зональной) оптической плотности, светового коэффициента пропускания и метеорологической оптической дальности, утвержденная приказом Росстандарта от 7 августа 2023 г. № 1556.

Акционерное общество «Минимакс-94» (АО «Минимакс-94»)

ИНН 7709047435

Адрес: 105064, г. Москва, Нижний Сусальный пер., д. 5, стр. 18, ком. 12а

Телефон: (495) 640-74-25

Факс: (495) 640-74-26

Web сайт: www.mm94.ru

E-mail: info@mm94.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» декабря 2023 г. № 2765

Лист № 1 Регистрационный № 75012-19                                           Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы измерения высоты облачности SKYDEX-15

Приборы измерения высоты облачности SKYDEX-15 (далее - приборы SKYDEX-15) предназначены для автоматических измерений высоты нижней границы облаков (далее - ВНГО).

Принцип действия приборов SKYDEX-15 основан на измерении времени, необходимого для прохождения короткого импульса света в атмосфере от излучателя до рассеивающей нижней границы облаков и возврата на приемник. Полученный временной интервал преобразуются в значения ВНГО и передается в линию связи.

Конструктивно приборы SKYDEX-15 выполнены по модульному принципу. Приборы SKYDEX-15 состоят из оптико-механического модуля, модуля управления и сбора данных, модуля автономного электропитания, модуля термостабилизации, модуля обогрева и очистки стекла, панели коммутации и панели индикации, которые смонтированы на общем основании и закрыты защитным корпусом.

Оптико-механический модуль состоит из приемо-передающего телескопа, узла излучателя, узла фотоприемника и диода синхронизации. Узел излучателя расположен с нижней стороны телескопа и служит для ввода излучения лазера в телескоп. Излучение в телескопе проходит через отверстие в ломающем зеркале, объектив и выводится через защитное стекло в атмосферу.

Модуль управления и сбора данных представляет собой встроенный промышленный компьютер, который отвечает за управление оборудованием изделия, сбор и обработку данных измерений с последующей их передачей по интерфейсам связи.

Модуль автономного электропитания конструктивно состоит из цилиндрического корпуса с углублением и нерегулируемых опор. Внутри корпуса располагаются плата вторичного питания, две аккумуляторные батареи и блок питания.

Модуль термостабилизации служит для поддержания заданной температуры внутри защитного корпуса, управления модулем обогрева и очистки стекла и управления электропитанием внутреннего оборудования.

Модуль обогрева и очистки стекла предназначен для очистки защитного стекла приборов SKYDEX-15 от капель дождя (влаги) и пыли, а также для защиты от обледенения. В состав модуля входит внешний обогреватель и датчик загрязненности.

Панель коммутации состоит из разъемов подключения модема RS-485, сетевого кабеля Ethernet, отладочного RS-485, внешнего питания 220 В/50 Гц и кнопок включения приборов SKYDEX-15 и его системы обогрева. Через интерфейсы Ethernet или RS-485 осуществляется подключение к удаленному компьютеру оператора.

Панель индикации служит для индикации наличия электропитания, состояния процесса работы приборов SKYDEX-15, а также включения режимов их работы.

Защитный корпус представляет собой кожух с защитным стеклом и блендой.

Приборы SKYDEX-15 выпускаются в четырех исполнениях, отличающихся условиями эксплуатации прибора, учетом угла отклонения уровня визирования от вертикали, а также интерфейсами связи. Исполнение SKYDEX-15-А предназначено для аэродромов, исполнение SKYDEX-15-М предназначено для установки на морском транспорте.

Принципиальным отличием исполнения SKYDEX-15-M является наличие параметра «Учет угла отклонения уровня визирования от вертикали», который позволяет устанавливать прибор на морских суднах, подверженных колебаниям. Исполнение SKYDEX-15-M поставляется с виброразвязкой и с подставкой (опционально). Монтирование на подставке позволяет производить наклонные измерения, а также обеспечивает удобство технического обслуживания и использования. Угол наклона составляет от 0 до 12 градусов относительно вертикальной оси.

Нанесение знака поверки на прибор SKYDEX-15 не предусмотрено. Серийный номер, состоящий из 4 арабских цифр, наносится на шильд приборов SKYDEX-15.

Общий вид приборов SKYDEX-15 с указанием мест нанесения серийного номера и знака утверждения типа представлен на рисунках 1, 2, 3, 4. Схема пломбирования от несанкционированного доступа представлена на рисунке 3. Шильд приборов SKYDEX-15 представлен на рисунке 5.

2 - Панель индикации;

3 - Защитное стекло и бленда

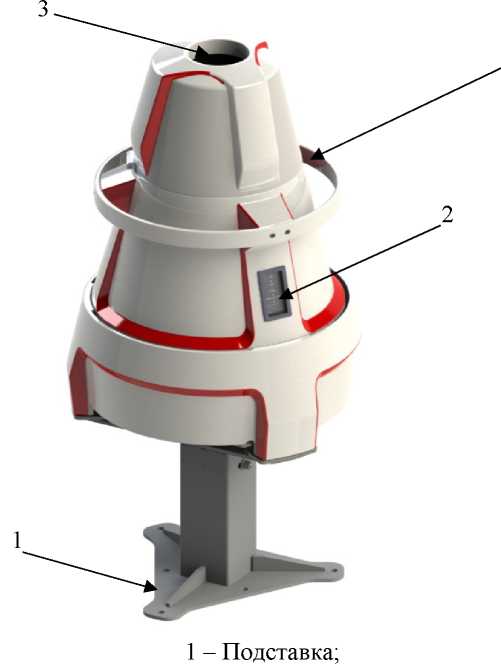

Рисунок 1 - Общий вид приборов SKYDEX-15 (на подставке) с указанием составных частей, а также с указанием мест нанесения серийного номера и знака утверждения типа

Место нанесения серийного номера и знака утверждения типа

1

2

3

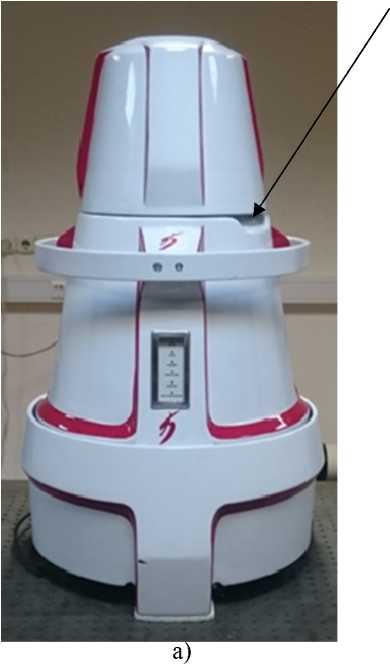

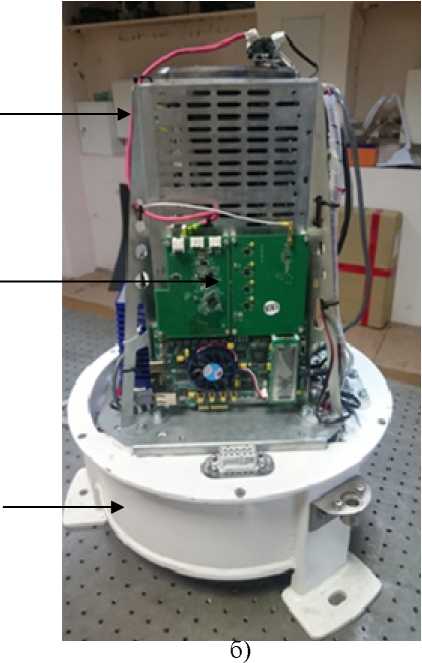

а) с кожухом; б) без кожуха.

1 - оптико-механический модуль; 2 - модуль управления и сбора данных; 3 - модуль автономного электропитания

Рисунок 2 - Общий вид приборов SKYDEX-15 (без подставки) с указанием составных частей, а также с указанием мест нанесения серийного номера и знака утверждения типа

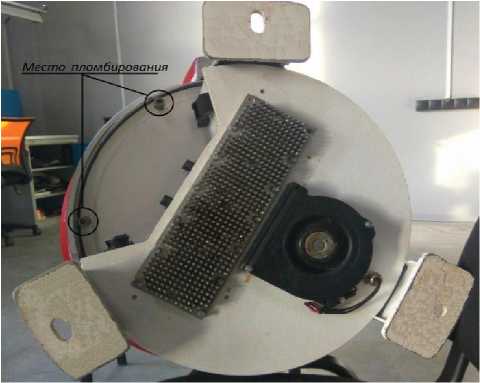

Рисунок 3 - Общий вид и схема пломбирования приборов SKYDEX-15

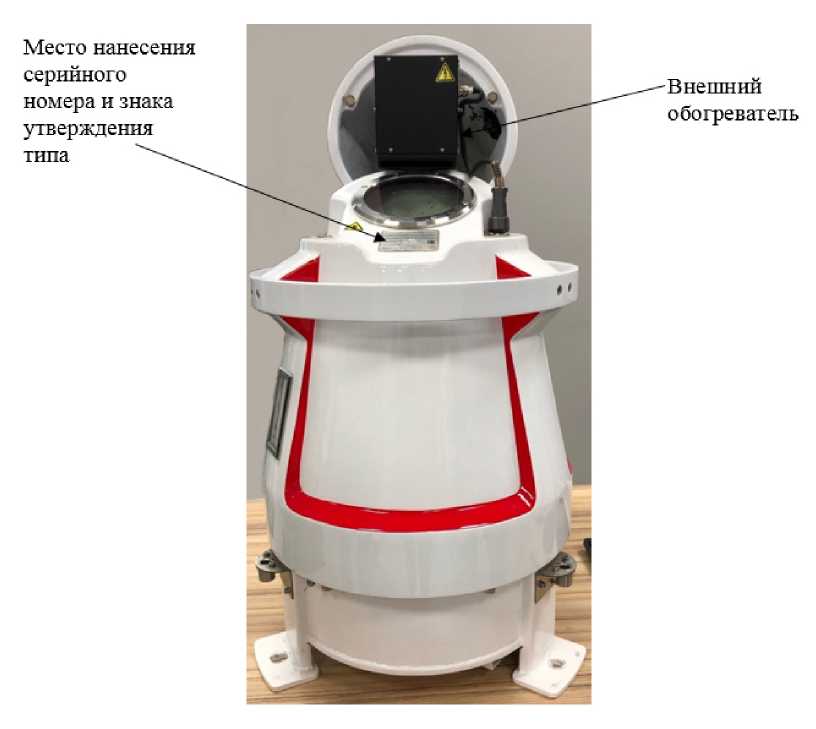

Рисунок 4 - Общий вид приборов SKYDEX-15 с указанием мест нанесения серийного номера и знака утверждения типа

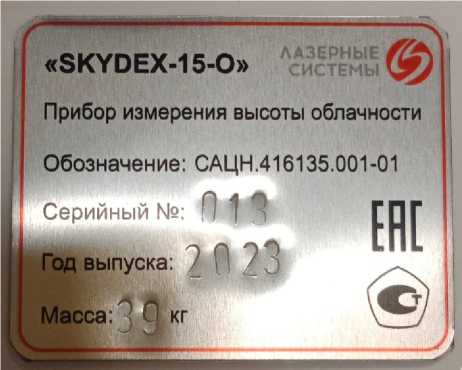

Рисунок 5 - Шильд приборов SKYDEX-15

Приборы SKYDEX-15 имеют встроенное программное обеспечение 643.САЦН.14701-01 и автономное программное обеспечение 643.САЦН.14700-01.

Встроенное программное обеспечение 643.САЦН.14701-01 обеспечивает передачу данных на персональный компьютер, а также выполняет сервисные и контрольные функции.

Автономное программное обеспечение 643.САЦН.14700-01 представляет собой клиентское приложение, устанавливаемое на удаленном персональном компьютере, обеспечивающее управление работой приборов, сбор, отображение и хранение полученных данных. Программное обеспечение 643.САЦН.14700-01 входит в комплект поставки для исполнений SKYDEX-15, SKYDEX-15-O.

Программное обеспечение приборов SKYDEX-15 является полностью метрологически значимым.

Уровень защиты программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

наносится на шильд приборов SKYDEX-15 и на титульный лист Руководства по эксплуатации САЦН.416135.001РЭ и Паспорта САЦН.416135.001ПС типографским способом.

Таблица 4 - Комплектность приборов измерения высоты облачности SKYDEX-15

Продолжение таблицы 4

приведены в главе 2 «Использование по назначению» Руководства по эксплуатации САЦН.416135.001РЭ.

Технические условия САЦН.416135.001ТУ «Приборы измерения высоты облачности SKYDEX-15. Технические условия».

Акционерное общество «Лазерные системы»

(АО «Лазерные системы»)

ИНН 7819039902

Адрес: 198515, г. Санкт-Петербург, п. Стрельна, ул. Связи, д. 28, к. 2, стр. 1

Телефон: (812) 612-02-88

Web-сайт: www.lsystems.ru

E-mail: office@lsystems.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.
