Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «03» октября 2018 г. №2103

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефти № 1582 ПСП ООО «Соровскнефть»

Система измерений количества и показателей качества нефти № 1582 ПСП ООО «Соровскнефть» (далее СИКН) предназначена для измерения массы нефти.

Принцип действия СИКН основан на прямом методе динамических измерений с помощью преобразователей массового расхода жидкости. Выходные сигналы преобразователей расхода, давления, температуры, плотности, объемной доли воды и массовой доли серы в нефти по линиям связи поступают в систему обработки информации, которая принимает и обрабатывает информацию, производит вычисление массы нефти.

СИКН представляет собой единичный экземпляр измерительной системы. Конструктивно СИКН состоит из функционально объединенных блоков:

а) Блока фильтров, в составе:

- фильтр СДЖ 150-6,3 (два: рабочий и резервный);

- преобразователь перепада давления с пределом приведенной погрешности не более ±2,5 %;

манометр избыточного давления показывающий для точных измерений МТИф-У2; регистрационный номер в Федеральном информационном фонде (далее - регистрационный номер) 34911-11;

б) Блока измерительных линий (БИЛ), который предназначен для непрерывного измерения массы нефти счетчиками расходомерами массовыми CMF 300. В состав БИЛ входит две рабочие и одна контрольно-резервная измерительная линия. На каждой измерительной линии установлены следующие средства измерений:

• - счетчик-расходомер массовый Vliero Motion модели CMF 300, регистрационный номер 45115-10;

• -  термопреобразователь сопротивления с унифицированным выходным сигналом ТСПУ 902820 (Pt 100), регистрационный номер 32460-06;

• - преобразователь избыточного давления измерительный EJА 530А; регистрационный номер 14495-09;

• - манометр избыточного давления показывающий для точных измерений МТИф-У2; регистрационный номер 34911-11;

• - термометр ртутный стеклянный лабораторный ТЛ-4 (№ 2); регистрационный номер 303-91.

в) Блока измерений показателей качества нефти (БИК), предназначенного для непрерывного автоматического измерения показателей качества нефти. В состав БИК входят:

• - влагомер нефти поточный УДВН-1пм (два: рабочий и резервный), регистрационный номер 14557-10;

• - анализатор серы общей рентгеноабсорбционный в потоке нефти/нефтепродуктов при высоком давлении NEX XT, регистрационный номер 47395-11;

• - преобразователь плотности жидкости измерительный 7835, регистрационный номер 15644-06;

• -  термопреобразователь сопротивления с унифицированным выходным сигналом ТСПУ 902820 (Pt 100), регистрационный номер 32460-06;

• - преобразователь избыточного давления измерительный EJA 530А; регистрационный номер 14495-09;

• - манометр избыточного давления показывающий для точных измерений МТИф-У2; регистрационный номер 34911-11;

• - термометр ртутный стеклянный лабораторный ТЛ-4 (№ 2); регистрационный номер 303-91;

• - расходомер жидкости с пределом допускаемой относительной погрешности в диапазоне расходов ±5,0 %;

• - автоматический пробоотборник с диспергатором «Стандарт-А» (два: основной и резервный);

• - устройство для ручного отбора точечных проб с диспергатором Д 50 по ГОСТ 25172012.

г) Блока трубопоршневой поверочной установки, в составе:

• -  установка стационарная трубопоршневая поверочная Сапфир МН-300; регистрационный номер 41976-09;

На входе и на выходе калиброванного участка ТПУ установлены:

• - преобразователь избыточного давления измерительный EJX 530A; регистрационный номер 28456-09;

• - манометр избыточного давления показывающий для точных измерений МТИф-У2; регистрационный номер 34911-11;

• - термопреобразователь сопротивления с унифицированным выходным сигналом ТСПУ 902820 (Pt 100), регистрационный номер 32460-06;

• - термометр ртутный стеклянный лабораторный ТЛ-4 (№ 2); регистрационный номер 303-91.

д) Системы обработки информации (СОИ), предназначенной для сбора и обработки сигналов, поступающих от измерительных преобразователей, вычислений показателей и параметров нефти по реализованному в ней алгоритму, а также индикации и регистрации результатов измерений и вычислений. В состав СОИ входят:

• -  комплексы измерительно-вычислительные Вектор-02 (основной и резервный), регистрационный номер 43724-10;

• -  автоматизированное рабочие место оператора (АРМ-оператора) «Вектор» с аттестованным программным обеспечением.

СИКН обеспечивает выполнение следующих функций:

• - измерение в автоматическом режиме:

• 1) массового расхода (массы) нефти по каждой измерительной линии и в целом по СИКН;

• 2) объемной доли воды в нефти;

• 3) давления;

• 4) температуры;

• 5) плотности нефти;

• 6) массовой доли серы в нефти;

• - расчет в автоматическом режиме:

• 1) суммарной массы нефти за отдельные периоды (2 часа, смена, сутки);

• 2) массы нетто нефти с учетом показателей качества нефти, измеренных или введенных вручную по результатам лабораторного анализа (плотность, влагосодержание, массовая доля механических примесей, массовая концентрация хлористых солей) за отдельные периоды (2 часа, смена, сутки);

• 3) средних значений температуры, давления, плотности, массовой доли воды и массовой доли серы в нефти, рассчитанных для отдельных периодов (2 часа, смена, сутки);

• - поверка и контроль метрологических характеристик счетчиков-расходомеров массовых по трубопоршневой поверочной установке и поточному плотномеру;

• - контроль метрологических характеристик рабочих массомеров по контрольному массомеру;

- световая и звуковая сигнализация аварийных состояний СИКН и выхода характеристик нефти за установленные пределы;

- формирование текущих отчетов, актов приема-сдачи, паспортов качества нефти, протоколов поверки и контроля метрологических характеристик преобразователей расхода.

Вид измерительной системы в соответствии с классификацией ГОСТ Р 8.596-2002: ИС-2.

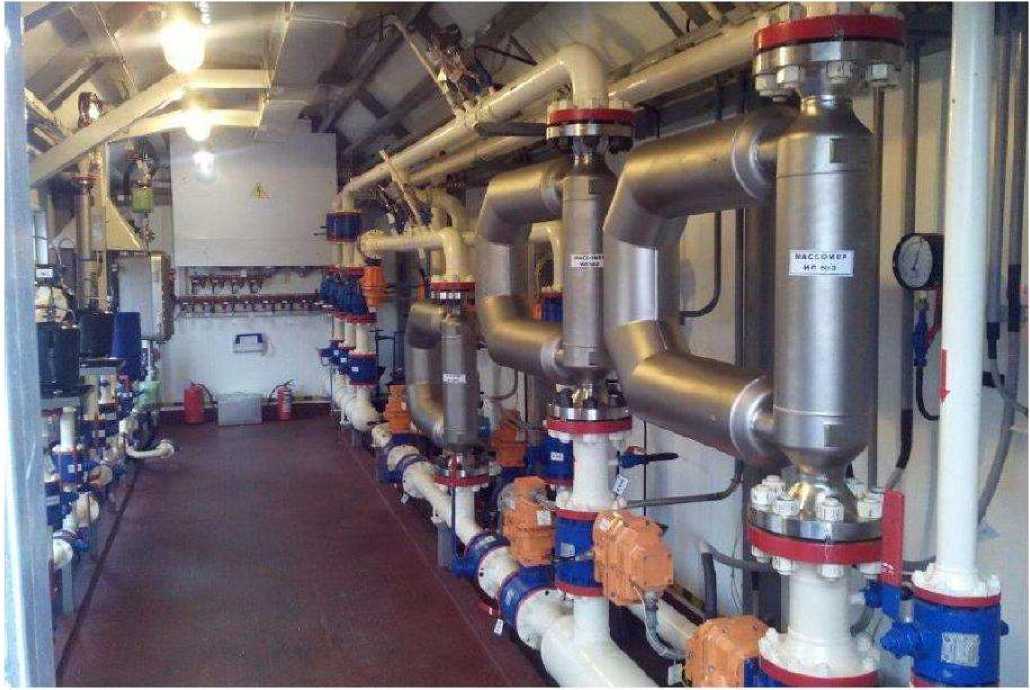

Рисунок 1 - Общий вид СИКН

СИКН имеет программное обеспечение (ПО), представленное встроенным прикладным ПО измерительно-вычислительного комплекса «Вектор-02» и ПО автоматизированного рабочего места оператора «АРМ Вектор». Идентификационные данные приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий».

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические харатеристики

наносится на титульный лист эксплуатационной документации методом штемпелевания.

Комплектность СИКН представлена в таблице 4.

Таблица 4 - Комплектность средства измерений

осуществляется по документу МП 62505-15 «ГСИ Система измерений количества и показателей качества нефти № 1582 ПСП ООО «Соровскнефть». Методика поверки», утвержденному ФБУ «Тюменский ЦСМ» 15 октября 2015 г.

Основные средства поверки:

Установка трубопоршневая «Сапфир МН-300», регистрационный номер 41976-09.

Преобразователь избыточного давления измерительный EJX 530A; регистрационный номер 28456-09.

Термопреобразователь сопротивления с унифицированным выходным сигналом ТСПУ 902820 (Pt 100), регистрационный номер 32460-06.

Преобразователь плотности жидкости измерительный 7835, регистрационный номер 15644-06.

Мерники металлические образцовые 1-го разряда М1Р-100, регистрационный номер 5189-02.

Плотномер МД-02, регистрационный номер 58207-14.

Калибратор измерительных каналов КИК-М, регистрационный номер 32639-06.

Калибратор давления портативный Метран-502-ПКД-10П, регистрационный номер 26014-03.

Калибратор температуры JOFRA серии RTC-R, регистрационный номер 46576-11.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке системы измерений количества и показателей качества нефти № 1582 ПСП ООО «Соровскнефть».

«Масса нетто нефти. Методика измерений системой измерений количества и показателей качества нефти № 1582 на ПСП ООО «Соровскнефть». Методика разработана и аттестована 05.08.2015 г. ФБУ «Тюменский ЦСМ», г. Тюмень. Свидетельство об аттестации методики (метода) измерений № 939/01.00248-2014/2015.

ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

РМГ 100-2010 Рекомендации по определению массы нефти при учетных операциях с применением систем измерений количества и показателей качества нефти.

Общество с ограниченной ответственностью «Инженерно-производственная фирма Вектор» (ООО «ИПФ Вектор»)

ИНН 7203256184

Адрес: 625031, г. Тюмень, ул. Шишкова, д. 88

Телефон: (3452) 38-87-20

Факс: (3452) 38-87-27

E-mail: sekretar@ipfvektor.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской области, Ханты-Мансийском автономном округе - Югра, Ямало-Ненецком автономном округе», (ФБУ «Тюменский ЦСМ»)

Адрес: 625027, г. Тюмень, ул. Минская, д. 88

Телефон: (3452) 20-62-95

Факс: (3452) 28-00-84

Web-сайт: https://тцсм.рф

E-mail: mail@csm72.ru

Аттестат аккредитации ФБУ «Тюменский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311495 от 03.02.2016 г.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

3 октября 2018 г.                                                   2103

Москва

О внесении изменений в описание типа на систему измерений количества и показателей качества нефти № 1582 ПСП ООО «Соровскнефть»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО «Соровскнефть» от 30 августа 2018 г. №4106-02-02-02-СРСК приказываю:

• 1. Внести изменения в описание типа на систему измерений количества и

показателей качества нефти №  1582 ПСП ООО «Соровскнефть»,

зарегистрированную в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 62505-15, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю. Кузин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя                                    С.С. Голубев

(--------------------------------\

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 00E1036ECDC011E780DAE0071B1853CD41 Кому выдан: Голубев Сергей Сергеевич Действителен: с 20.11.2017 до 20.11.2018
