О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях  (правообладателях)

утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Е.Р.Лазаренко

Заместитель Руководителя -

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\________—_________✓

от «__ » сентября     2023 г. № _⁸_1

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «05» сентября 2023 г. № 1801

Регистрационный № 54058-13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Индикаторы часового типа с ценой деления 0,01 мм

Индикаторы часового типа с ценой деления 0,01 мм (далее по тексту - индикаторы) предназначены для абсолютных и относительных измерений линейных размеров, контроля отклонений от заданной геометрической формы, а также взаимного расположения поверхностей в цехах и лабораториях всех отраслей машиностроительного комплекса.

Описание средства измерений

Индикатор представляет собой корпус с передаточным механизмом, шкалой, стрелкой и измерительным стержнем.

Передаточный механизм - это устройство, которое преобразует малые линейные перемещения измерительного стержня, осуществляемые параллельно шкале, в пропорциональные угловые перемещения стрелки отсчетного устройства.

Индикаторы имеют устройство совмещения стрелки с любым делением шкалы.

Индикаторы изготавливаются с диапазонами измерений 0 - 2 мм, 0 - 5 мм, 0 - 10 мм, 0 - 25 мм.

Индикаторы с диапазоном измерений от 0 до 2 мм изготавливаются двух исполнений: ИЧ - с перемещением измерительного стержня параллельно шкале, ИТ - с перемещением измерительного стержня перпендикулярно шкале.

Индикаторы выпускаются с ушком для крепления или без него.

Заводской номер в формате цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на боковую поверхность корпуса индикатора лазерной маркировкой в местах, указанных на рисунке 2.

Возможность нанесения знака поверки на средство измерений отсутствует.

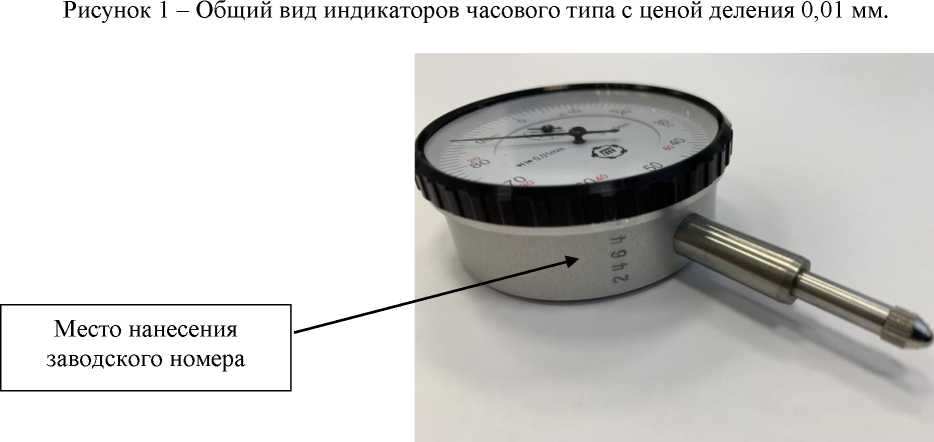

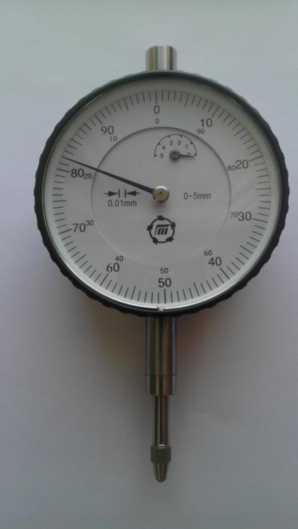

Общий вид индикаторов указан на рисунке 1.

Пломбирование индикаторов от несанкционированного доступа не предусмотрено.

Рисунок 2 - Место нанесения заводского номера

Таблица 1 - Метрологические характеристики индикаторов

Примечание:

• 1. Под Д0,1, Д1 понимают алгебраические разности ординат самой высокой и самой низкой точек кривой погрешностей индикатора в пределах любого участка длиной соответственно 0,1 мм и 1 мм диапазона измерений при прямом или обратном ходе измерительного стержня.

• 2. Под Д2, Д3, Д5, Д10 и Д25 понимают алгебраические разности ординат самой высокой и самой низкой точек кривой погрешностей индикатора с диапазоном измерений соответственно 0 - 2 мм (Д2), 0 - 3 мм (Д3), 0 - 5 мм (Д5), 0 - 10 мм (Д10) и 0 - 25 мм (Д25) при прямом или обратном ходе измерительного стержня.

Таблица 2 - Измерительное усилие и его колебание индикаторов

Присоединительный диаметр гильзы индикаторов

Отклонение от цилиндричности гильзы, мкм, не более

Параметр шероховатости Ra наружной поверхности присоединительной гильзы, мкм, не более

Параметр шероховатости Ra рабочей поверхности измерительного наконечника, мкм, не более

Диапазон рабочих температур, °С

Относительная влажность воздуха

Знак утверждения типа наносится на футляр индикаторов методом наклейки и в правом верхнем углу на паспорта типографским методом.

Комплектность средства измерений

Метод измерений изложен в разделе «Порядок работы» паспорта «Индикатор часового типа с ценой деления 0,01 мм».

ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1*10^-9 .. .50 м и длин волн в диапазоне 0,2 ... 50 мкм»;

ГОСТ 577-68 «Индикаторы часового типа с ценой деления 0,01 мм. Технические условия».

АКЦИОНЕРНОЕ ОБЩЕСТВО «ИНСТРУМЕНТ И ТЕХНОЛОГИЧЕСКАЯ ОСНАСТКА-ТУЛАМАШ» (АО «ИТО-ТУЛАМАШ»)

ИНН 7106006358

Адрес: 300002, Тульская обл., г. Тула, ул. Мосина, д. 2

Тел./факс: (4872) 36-51-74

Сайт: http://itotulamash.ru/company

E-mail: info@itotulamash.ru

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru

Сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-08.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «05» сентября 2023 г. № 1801

Регистрационный № 54059-13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Нутромеры индикаторные с ценой деления 0,01 мм

Нутромеры индикаторные с ценой деления 0,01 мм (далее по тексту - нутромеры) предназначены для измерений внутренних диаметров отверстий от 6 до 1000 мм относительным методом в машиностроении, приборостроении и других отраслях промышленности.

Описание средства измерений

Измерение нутромером происходит двухточечным контактом с измеряемой поверхностью относительным методом. Отсчетное устройство - индикатор часового типа с ценой деления 0,01 мм. Для совмещения линии измерений с осевой плоскостью измеряемого отверстия снабжены центрирующим мостиком. Измерение требуемого размера обеспечивается с помощью одного из входящих в комплект сменных стержней. Настройка производится по аттестованным кольцам или блокам концевых мер длины с боковиками.

Заводской номер в формате цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, включающий в себя заводской номер державки и заводской номер отсчетного устройства, наносится на державку и боковую поверхность корпуса отсчетного устройства, лазерной маркировкой в местах, указанных на рисунке 2.

Возможность нанесения знака поверки на средство измерений отсутствует.

Общий вид нутромеров указан на рисунке 1.

Пломбирование нутромеров от несанкционированного доступа не предусмотрено.

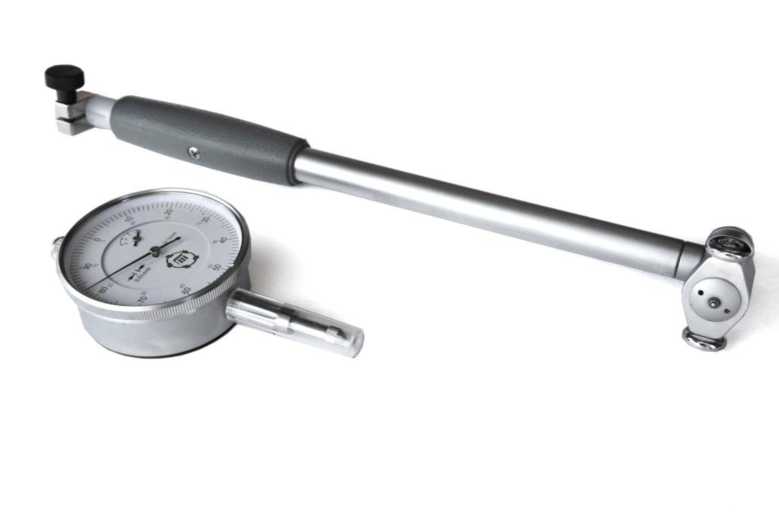

Рисунок 1 - Общий вид нутромеров индикаторных с ценой деления 0,01 мм.

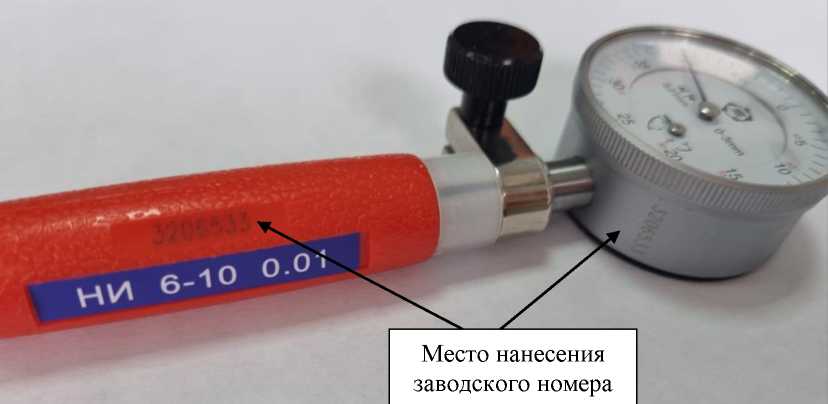

Рисунок 2 - Место нанесения заводского номера

Таблица 1. Диапазон измерений, наибольшая глубина измерений, наименьшее перемещение измерительного стержня, измерительное усилие нутромеров и усилие центрирующего мостика.

Таблица 2.Погрешность нутромеров, включая погрешность индикатора, при температуре (20 ± 5) °С и относительной влажности до 80 % при температуре 25 °С

Примечание: За погрешность принимают сумму наибольших абсолютных значений положительных и отрицательных показаний на любом поверяемом участке диапазона измерений.

Шероховатость измерительных поверхностей стержней, мкм            Ra<0,16;

Шероховатость опорных поверхностей центрирующих мостиков, мкм Ra<0,63; Размах показаний нутромеров              1/3 цена деления шкалы индикатора;

Погрешность нутромеров, вносимая неточным расположением

центрирующего мостика                  1/3 цена деления шкалы индикатора;

Диапазон рабочих температур, °С                                от +16 до +24;

Относительная влажность воздуха                             не более 80%.

Знак утверждения типа

Знак утверждения типа наносится на футляр нутромера методом наклейки и в правом верхнем углу на паспорта типографским методом.

Комплектность средства измерений

Метод измерений изложен в разделе «Порядок работы» паспорта нутромеров.

ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1*10^-9 .. .50 м и длин волн в диапазоне 0,2 ... 50 мкм»;

ГОСТ 868-82 «Нутромеры индикаторные с ценой деления 0,01 мм. Технические условия».

АКЦИОНЕРНОЕ ОБЩЕСТВО «ИНСТРУМЕНТ И ТЕХНОЛОГИЧЕСКАЯ ОСНАСТКА-ТУЛАМАШ» (АО «ИТО-ТУЛАМАШ»)

ИНН 7106006358

Адрес: 300002, Тульская обл., г. Тула, ул. Мосина, д. 2

Тел./факс: (4872) 36-51-74

Сайт: http://itotulamash.ru/company

E-mail: info@itotulamash.ru

Испытательный центр

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru

Сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-08.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «05» сентября 2023 г. № 1801

Лист № 1 Регистрационный № 54224-13                                        Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Микрометры гладкие типа МК

Микрометры гладкие типа МК (далее по тексту - микрометры) предназначены для измерений наружных линейных размеров деталей в машиностроении, приборостроении и других отраслях промышленности.

Описание средства измерений

Микрометры состоят из скобы, подвижной и неподвижной измерительных пяток, микрометрического винта со стеблем и барабаном или жидкокристаллического экрана, стопора, трещотки.

Микрометры изготавливаются двух видов:

- с отсчетом показаний по шкалам стебля и барабана (рисунок 1). Отсчетное устройство - микрометрическая головка с ценой деления 0,01мм, основанная на применении винтовой пары, которая преобразует вращательное движение микровинта в поступательное движение подвижной измерительной пятки;

- с отсчетом показаний по цифровому отсчетному устройству с дискретностью отсчета 0,001 мм (рисунок 2). Цифровое устройство расположено на продолжении винтовой пары, и представляет собой жидкокристаллический экран с кнопочным управлением, с помощью которого осуществляется ряд специальных функций, таких как, включе-ние/выключение/обнуление результата измерений (ON/OFF-^SET); выбор абсолютных или относительных измерений/выбор единиц измерений дюймы или миллиметры (ABS/INO-UNIT). Питание микрометров осуществляется от встроенного источника питания.

Измерительные поверхности оснащены твердым сплавом. Для установки микрометров в начальное положение используется установочная мера (кроме микрометров с верхним пределом измерений до 25 мм).

Заводской номер в формате цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на барабан микрометрической головки или теплоизоляционную накладку с лицевой или оборотной стороны краской или лазерной маркировкой в местах, указанных на рисунке 1-2.

Возможность нанесения знака поверки на средство измерений отсутствует.

Общий вид микрометров указан на рисунках 1-2.

Пломбирование микрометров от несанкционированного доступа не предусмотрено.

Программное обеспечение

Микрометры гладкие типа МК с отсчетом показаний по цифровому устройству имеют в своем составе встроенное программное обеспечение, записанное на микрочипе.

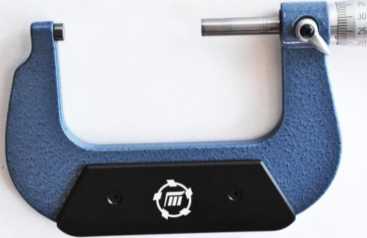

Рисунок 1 - Общий вид микрометров гладких типа МК с отсчетом показаний по шкалам стебля и барабана с указанием места нанесения заводского номера

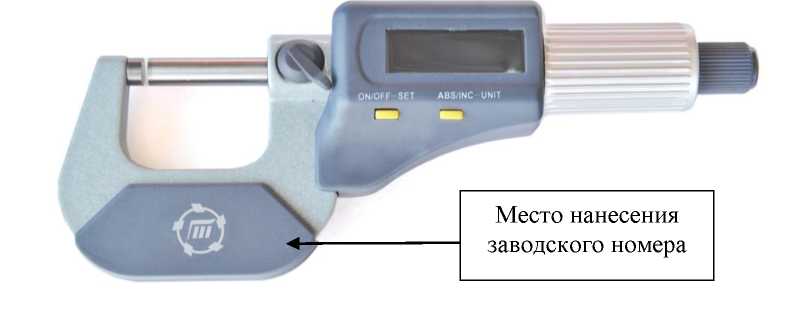

Рисунок 2 - Общий вид микрометров гладких типа МК с отсчетом показаний по цифровому отсчетному устройству с указанием места нанесения заводского номера

Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.

Уровень защиты программного обеспечения оценивается как «A» согласно МИ 3286-2010.

Таблица 1 - Основные параметры, размеры и классы точности микрометров гладких типа МК

Таблица 2 - Предел допускаемой абсолютной погрешности микрометра в любой точке диапазона измерений микрометра

Таблица 3 - Допуск параллельности и плоскостности плоских измерительных поверхностей микрометров

Таблица 4 - Допускаемое отклонение длины установочных мер от номинального размера и суммарных допуск плоскостности и параллельности их измерительных поверхностей

Таблица 5.Допускаемое отклонение температуры от 20 °С

Значение отсчета по шкалам стебля и барабана, мм                 0,01 мм

Шаг дискретности цифрового отсчетного устройства, мм            0,001 мм

Измерительное усилие микрометров, Н                           от 5 до 10 вкл.

Колебание измерительного усилия, Н, не более

Параметр шероховатость измерительных поверхностей микрометров и установочных мер Ra, мкм, не более

Относительная влажность воздуха, %, не более

Знак утверждения типа наносится на скобу микрометра или наружную поверхность футляра методом наклейки и на титульном листе паспорта типографским методом.

Комплектность средства измерений

Метод измерений изложен в разделе «Порядок работы» паспорта микрометров.

ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1*10^-9 .. .50 м и длин волн в диапазоне 0,2 ... 50 мкм»;

ГОСТ 6507-90 «Микрометры. Технические условия».

Изготовитель

АКЦИОНЕРНОЕ ОБЩЕСТВО «ИНСТРУМЕНТ И ТЕХНОЛОГИЧЕСКАЯ ОСНАСТКА-ТУЛАМАШ» (АО «ИТО-ТУЛАМАШ»)

ИНН 7106006358

Адрес: 300002, Тульская обл., г. Тула, ул. Мосина, д. 2

Тел./факс: (4872) 36-51-74

Сайт: http://itotulamash.ru/company

E-mail: info@itotulamash.ru

Испытательный центр

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru

Сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-08.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «05» сентября 2023 г. № 1801

Регистрационный № 54228-13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Скобы с отсчетным устройством типа СР

Скобы с отсчетным устройством типа СР (далее по тексту - скобы) предназначены для измерений линейных наружных размеров деталей относительным методом.

Скобы состоят из корпуса, подвижной и переставной пяток, теплоизоляционных накладок, упора, арретира, для отвода подвижной пятки, отсчетного устройства, встроенного в корпус скобы и стопорного винта.

Переставная пятка представляет собой микропару и перемещается вдоль линии измерения при помощи специальной гайки. Подвижная пятка под действием измерительного усилия также перемещается вдоль линии измерения. Величина этого перемещения измеряется с помощью отсчетного устройства. Скоба устанавливается на «ноль» с помощью концевой меры длины, имеющей размер, равный номинальному размеру измеряемой детали. Отклонение измеряемого размера от его номинальной величины отсчитывается по шкале отсчетного устройства.

Скобы оснащены переставными указателями пределов допуска.

Заводской номер скобы в формате цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на переставную пятку или теплоизоляционную накладку скобы краской или лазерной маркировкой, в местах, указанных на рисунке 2.

Возможность нанесения знака поверки на средство измерений отсутствует.

Общий вид скоб указан на рисунке 1.

Пломбирование скоб от несанкционированного доступа не предусмотрено.

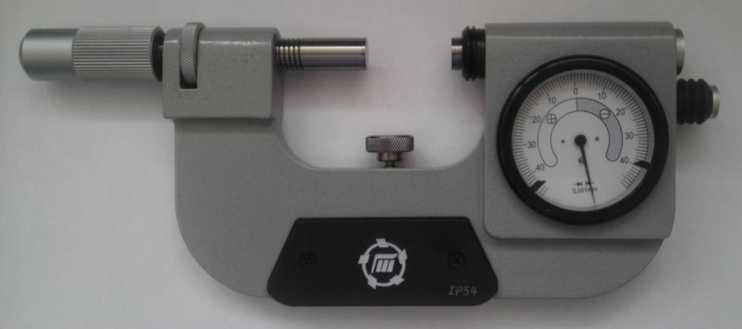

Рисунок 1 - Общий вид скобы с отсчетным устройством типа СР.

0.001mm

75- 100mm

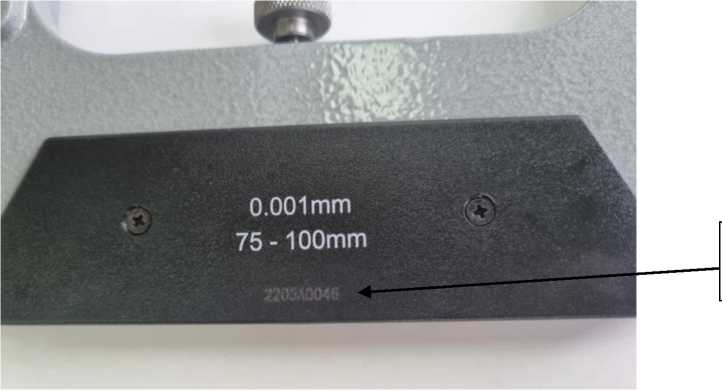

Место нанесения заводского номера

Рисунок 2 - Место нанесения заводского номера

Таблица 1 - Основные технические характеристики скоб

Таблица 2 - Пределы допускаемой абсолютной погрешности скоб в любом рабочем положении при нормируемом усилии и температуре окружающей среды (20±3) °С

Таблица 3. Отклонение от параллельности плоских измерительных поверхностей скоб

измерительных поверхностей 0,6 мкм (2 интерференционные полосы).

Знак утверждения типа наносится на верхнюю поверхность крышки футляра скоб методом наклейки и в правом верхнем углу титульного листа паспорта типографским способом.

Комплектность

Метод измерений изложен в разделе «Порядок работы» паспортов «Скобы с отсчетным устройством типа СР».

Нормативные и технические документы, устанавливающие требования к скобам с отсчетным устройством типа СР

ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1х10^-9 .. .50 м и длин волн в диапазоне 0,2.. .50 мкм»;

ТУ 394240-00-000-2012 «Скобы с отсчетным устройством типа СР. Технические условия».

Изготовитель

АКЦИОНЕРНОЕ ОБЩЕСТВО «ИНСТРУМЕНТ И ТЕХНОЛОГИЧЕСКАЯ ОСНАСТКА-ТУЛАМАШ» (АО «ИТО-ТУЛАМАШ»)

ИНН 7106006358

Адрес: 300002, Тульская обл., г. Тула, ул. Мосина, д. 2

Тел./факс: (4872) 36-51-74

Сайт: http://itotulamash.ru/company

E-mail: info@itotulamash.ru

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru

Сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-08.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «05» сентября 2023 г. № 1801

Регистрационный № 75853-19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики весоизмерительные тензорезисторные «Уралвес К-С»

Датчики весоизмерительные тензорезисторные «Уралвес К-С» (далее - датчики) предназначены для преобразования силы в измеряемую физическую величину (аналоговый измерительный сигнал), и применяются для измерений массы взвешиваемого объекта с учетом влияния силы тяжести и выталкивающей силы воздуха в месте измерения.

Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, вызванном деформацией под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает появление в диагонали моста электрического сигнала напряжения, изменяющегося пропорционально нагрузке.

Конструкция датчиков включает в себя следующие основные части, упругий элемент и наклеенные на него тензорезисторы, соединенные по мостовой схеме. Упругий элемент датчиков выполнен либо из нержавеющей стали, либо из легированной стали. Вид нагрузки, прикладываемой к датчикам - сжатие.

Общий вид датчиков представлен на рисунке 1.

Уралвес К-С-18М

Уралвес К-С-18Д

Уралвес К-С-18З

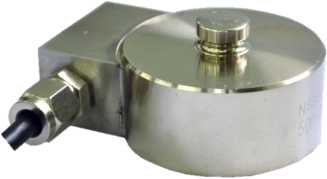

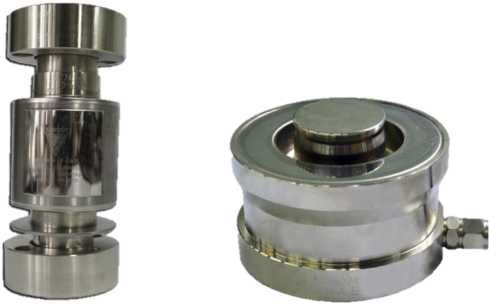

Рисунок 1 - Общий вид датчиков

Обозначение модификаций датчиков имеет вид Уралвес К-С-Х1 (Х2)-Х3, где:

Xi - условное обозначение исполнения:

18М;

18Д;

18З

X2 - условное обозначение материала корпуса*:

Н - корпус из нержавеющей стали;

*базовое исполнение корпуса (легированная сталь) не указывается

X3 - условное обозначение максимальной нагрузки (Emax) в тоннах или килограммах.

Маркировочная табличка содержит следующую информацию:

• - класс точности;

• - максимальное число поверочных интервалов;

• - обозначение вида нагрузки, прикладываемой к датчику;

• - торговая марка изготовителя;

• - модификация датчика;

• - максимальная нагрузка Emax;

• - заводской номер;

• - предельные значения температуры;

• - минимальный поверочный интервал Vmin;

• - предел допустимой нагрузки Elim;

• - знак утверждения типа.

Метрологические и технические характеристики датчиков приведены в таблицах i - 4.

Таблица 1 - Метрологические и технические характеристики датчиков

Таблица 2 - Габаритные размеры датчиков модификации Уралвес К-С-18Д

Таблица 3 - Габаритные размеры датчиков модификации Уралвес К-С-18З

Таблица 4 - Габаритные размеры датчиков модификации Уралвес К-С-18М

наносится на маркировочную табличку, расположенную на корпусе датчика, а также типографским способом на титульные листы эксплуатационной документации.

Таблица 5 — Комплектность средства измерений

ГОСТ 8.631-2013 (OIML R 60:2000) «Датчики весоизмерительные. Общие технические требования. Методы испытаний»;

ГОСТ 8.640-2014 «ГСИ. Государственная поверочная схема для средств измерений силы»;

Приказ Росстандарта от 29 декабря 2018 г № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»;

ТУ  4273-005-60694339-2018 «Датчики весоизмерительные тензорезисторные

«Уралвес К-С». Технические условия».

Общество с ограниченной ответственностью «Вектор-ПМ» (ООО «Вектор-ПМ»)

ИНН 5917597940

Юридический адрес: 614068, Пермский край, г. Пермь, ул. Дзержинского, д. 1,

к. 60, оф. 42

Телефон: 8-800-100-24-89

Web-сайт: www.vektorpm.ru

E-mail: mail@vektorpm.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон/факс: (495) 437-55-77/ 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «05» сентября 2023 г. № 1801

Лист № 1 Регистрационный № 84259-21                                          Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и параметров нефти сырой (СИКНС №2) в районе УППН «ОСА» ООО «РИД Ойл-Пермь»

Назначение средства измерений

Система измерений количества и параметров нефти сырой (СИКНС №2) в районе УППН «ОСА» ООО «РИД Ойл-Пермь» (далее по тексту - СИКНС) предназначена для автоматизированного измерения количества и параметров нефти сырой.

Описание средства измерений

Принцип действия СИКНС основан на прямом методе динамических измерений массы сырой нефти.

При прямом методе динамических измерений массу нефтепродуктов определяют с применением счетчиков-расходомеров массовых (далее - СРМ). Выходные электрические сигналы СРМ поступают на соответствующие входы комплекса измерительно-вычислительных расхода и количества жидкостей и газов «АБАК+» (далее - ИВК), которые преобразуют их и вычисляют массу сырой нефти по реализованному в них алгоритму. Массу нетто сырой нефти определяют как разность массы сырой нефти и массы балласта. Массу балласта определяют как сумму масс воды, хлористых солей, механических примесей, растворенного газа в сырой нефти. СИКНС представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления.

Конструктивно СИКНС представляет собой единую измерительную систему, состоящую из технологической части и системы обработки информации.

Технологическая часть состоит из:

• - блок фильтров;

• - блок измерительных линий, который включает в себя рабочую и контрольно-резервную измерительные линии, входной и выходной коллекторы;

• - блок измерения показателей качества сырой нефти;

• - пробозаборное устройство;

• - узел подключения передвижной поверочной установки;

• - технологические и дренажные трубопроводы с запорной арматурой.

Монтаж и наладка СИКНС осуществлены непосредственно на объекте эксплуатации в соответствии с проектной и эксплуатационной документацией на СИКНС и ее компоненты.

В состав СИКНС входят следующие СИ (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее по тексту -регистрационный №)) приведенные в таблице 1.

Таблица 1 - Состав СИКНС

СИКНС обеспечивает выполнение следующих функций:

• - автоматическое измерение давления и температуры сырой нефти;

• - автоматическое измерение перепада давления сырой нефти на фильтрах;

• - автоматическое измерение объемной доли воды в сырой нефти;

• - автоматический и ручной отбор пробы сырой нефти;

• - автоматическое регулирование расхода сырой нефти:

• - автоматическое измерение массы сырой нефти;

• - автоматизированное вычисление массы нетто сырой нефти;

• - поверка СРМ по передвижной поверочной установке;

• - контроль метрологических характеристик рабочего СРМ по контрольно-резервному СРМ;

• - отображение, регистрация и хранение результатов измерений, формирование отчётов, протоколов контроля метрологических характеристик;

• - защита информации от несанкционированного доступа.

Для исключения возможности несанкционированного вмешательства, которое может влиять на показания СИ, входящие в состав СИКНС, обеспечена возможность пломбирования в соответствии с МИ 3002-2006.

Нанесение знака поверки на СИКНС не предусмотрено. Знак поверки наносится на свидетельство о поверке СИКНС.

Программное обеспечение

СИКНС имеет программное обеспечение (ПО), реализованное в ИВК, и ПО автоматизированного рабочего места (АРМ) оператора «Петролсофт-С».

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО ИВК и АРМ оператора приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО ИВК и АРМ оператора

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

Знак утверждения типа наносится на титульный лист инструкции по эксплуатации СИКНС типографским способом.

Таблица 6 - Комплектность средства измерений

приведены в документе «Инструкция. ГСИ. Масса сырой нефти. Методика измерений с применением системы измерений количества и параметров нефти сырой (СИКНС) №2 в районе УППН «ОСА» ООО «РИД Ойл-Пермь», ФР.1.29.2021.38860.

Нормативные документы, устанавливающие требования к системе измерений количества и параметров нефти сырой (СИКНС №2) в районе УППН «ОСА» ООО «РИД Ойл-Пермь»

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений».

Правообладатель

Общество с ограниченной ответственностью «Разведка Инновация Добыча Ойл-Пермь» (ООО «РИД Ойл-Пермь»)

ИНН: 5902034600

Адрес: 614990, г. Пермь, ул. Монастырская, д. 4А

Общество с ограниченной ответственностью «Метрология и Автоматизация» (ООО «Метрология и Автоматизация»)

ИНН: 6330013048

Адрес: 443013, Самарская обл., г. Самара, ул. Киевская, д. 5а

Телефон: +7 (846) 247-89-19

Факс: +7(347) 279-88-99

E-mail: ma@ma-samara.ru

Испытательный центр

Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика»)

Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2а

Телефон: +7 (843) 567-20-10, 8-800-700-78-68

Факс: +7 (843) 567-20-10

E-mail: gnmc@nefteavtomatika.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311366.
