Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 472086
ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (2)
Приказы по основной деятельности по агентству Вн. Приказ № 1696 от 16.08.2023
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
П Р И К А З
16 августа 2023 г.
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Продлить срок действия утвержденных типов средств измерений, указанных в приложении, на последующие 5 лет с даты окончания предыдущего установленного срока их действия.
-
2. Внести изменения в сведения об утвержденных типах средств измерений в части продления срока действия утвержденных типов средств измерений согласно приложению к настоящему приказу.
-
3. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.
-
4. ФГБУ «ВНИИМС» внести соответствующие изменения в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906, и настоящим приказом.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
Е.Р.Лазаренко
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 646070CB8580659469A85BF6D1B138C0
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 20.12.2022 до 14.03.2024
\________—_________✓
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
и метрологии
от «__ » августа 2023 Г. № _696
Сведения
об утвержденных типах средств измерений, подлежащих изменению в части срока действия утвержденного типа средства измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер |
Правообладатель |
Изготовитель |
Срок действия утвержденного типа СИ (продленный на 5 лет с даты окончания предыдущего установленного срока действия) |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1. |
Теплосчетчики-регистраторы |
ВЗЛЕТ ТСР СМАРТ |
72477-18 |
Акционерное общество "ВЗЛЕТ" (АО "Взлет"), г. Санкт-Петербург; Общество с ограниченной ответственностью "Завод Взлет" (ООО "Завод Взлет"), г. Санкт-Петербург |
13.09.2029 | |
|
2. |
Мультиметры |
В7-86, В7-86/1, В7- 86/2 |
72504-18 |
Общество с ограниченной ответственностью "РИП- Импульс" (ООО "РИП- Импульс"), г. Краснодар |
20.09.2029 |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» августа 2023 г. № 1696
Лист № 1
Всего листов 6
Регистрационный № 72477-18
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Теплосчетчики-регистраторы «ВЗЛЕТ ТСР СМАРТ»
Назначение средства измеренийТеплосчетчики-регистраторы «ВЗЛЕТ ТСР СМАРТ» предназначены для измерения тепловой энергии, среднего объемного (массового) расхода, объема (массы) жидкости в потоке и параметров теплоносителя в водяных системах теплоснабжения, в том числе для объектов, тепловая нагрузка которых менее 0,2 Гкал/ч.
Описание средства измеренийПринцип действия теплосчетчиков-регистраторов «ВЗЛЕТ ТСР СМАРТ» основан на измерении первичными преобразователями теплосчетчика количества объемного расхода, объема, температуры и давления теплоносителя и последующем определении тепловычислителем «ВЗЛЕТ ТСРВ СМАРТ» теплосчетчика количества тепловой энергии в соответствии с установленными алгоритмами.
В качестве первичных преобразователей теплосчетчика используются средства измерений в соответствии с таблицей 1.
Таблица 1 - Первичные преобразователи
|
Преобразователи расхода |
Расходомеры-счетчики электромагнитные «ВЗЛЕТ ЭР» модификация «ЛАЙТ СМАРТ» (из комплекта теплосчетчика) |
|
Преобразователи температуры |
Термопреобразователи сопротивления «ВЗЛЕТ ТПС СМАРТ» (из комплекта теплосчетчика) |
|
Преобразователи давления |
Преобразователь давления «ВЗЛЕТ ПД СМАРТ» (из комплекта теплосчетчика) Датчики давления малогабаритные КОРУНД (регистрационный номер 47336-16) Преобразователи давления измерительные СДВ (регистрационный номер 28313-11) Датчики давления тензорезистивные APZ (регистрационный номер 62292-15) |
Первичные преобразователи расхода, температуры и давления, установленные в комплект присоединительной арматуры «ВЗЛЕТ КПА СМАРТ», образуют (от 1 до 6 - в соответствии с заказом, схемой узла учета тепловой энергии) точки измерения, с них осуществляется передача данных к тепловычислителю «ВЗЛЕТ ТСРВ СМАРТ» в цифровом зашифрованном виде посредством интерфейса RS-485.
Тепловычислитель «ВЗЛЕТ ТСРВ СМАРТ» представляет собой микропроцессорный вычислительный блок, который управляет процессом сбора измерительной информации с точки измерения, выполняет расчеты, обеспечивает взаимодействие с периферийными устройствами, хранит в энергонезависимой памяти необходимые для работы параметры, результаты измерений и выводит их на устройства индикации.
Теплосчетчики-регистраторы «ВЗЛЕТ ТСР СМАРТ» выпускаются в различных конфигурациях в зависимости от:
- типов контуров отопления, горячего водоснабжения, каналов учета холодной воды, подпитки;
-
- типоразмера первичных преобразователей расхода: DN10, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN150 - до 6 шт. (в соответствии с заказом);
-
- типоразмера первичных преобразователей температуры (длина погружной части), мм: 25, 32, 50, 70, 98, 133, 223 - до 6 шт. (в соответствии с заказом);
-
- типа первичных преобразователей давления - до 6 шт. (в соответствии с заказом).
Общий вид теплосчетчиков приведен на рисунке 1.

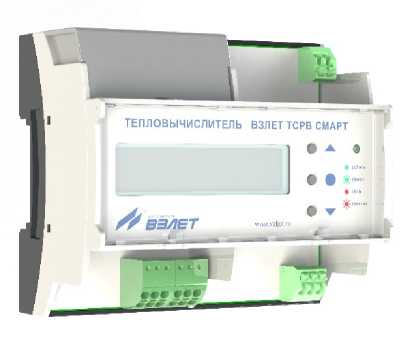

а) вид тепловычислителя «ВЗЛЕТ ТСРВ СМАРТ»

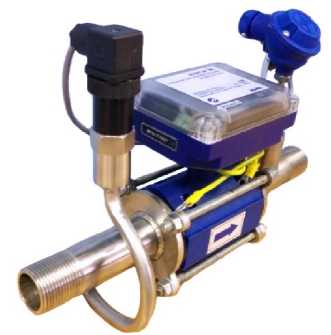

б) вид точки измерения
Рисунок 1 - Общий вид теплосчетчиков-регистраторов «ВЗЛЕТ ТСР СМАРТ»
Пломбировка от несанкционированного доступа тепловычислителя и первичных преобразователей, входящих в состав теплосчетчиков-регистраторов «ВЗЛЕТ ТСР СМАРТ» осуществляется нанесением знака поверки давлением на пломбировочную мастику, расположенную в пластиковом колпачке, который предотвращает доступ к кнопке переключения режимов работы. Места нанесения знака поверки тепловычислителя, преобразователя расхода и преобразователя температуры, входящих в состав теплосчетчиков-регистраторов «ВЗЛЕТ ТСР СМАРТ», представлены на рисунке 2 соответственно.
место нанесения
место нанесения
место нанесения
знака поверки
знака поверки
б) преобразователь расхода
|
Л |
— | ||
|
ч | |||
|
— |
|
99 | ||||
|
/ // ° |
ИД | |||
|
j ° |
JODollll | |||
|
\ W е |
О |
ин | ||
|
о о о о |
ое | |||
в) преобразователь температуры

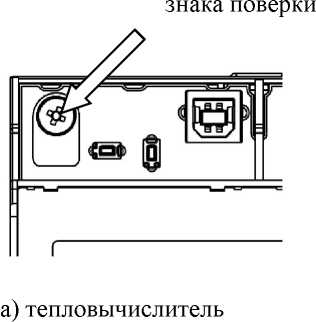

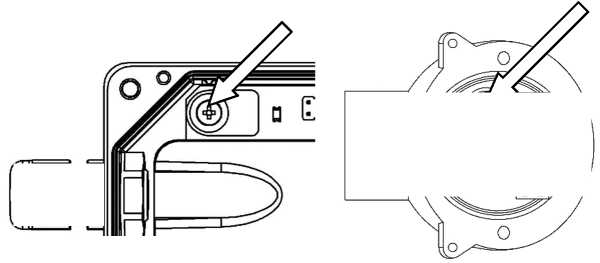

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки
Программное обеспечениеПрограммное обеспечение теплосчетчиков является встроенным. После включения питания встроенное программное обеспечение проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.
Программное обеспечение теплосчетчиков предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти результатов измерений и их вывода на устройства индикации.
Программное обеспечение теплосчетчиков не может быть модифицировано или загружено через какой-либо интерфейс на уровне пользователя.
Метрологические характеристики теплосчетчиков нормированы с учетом влияния встроенного программного обеспечения. Метрологически значимая часть программного обеспечения СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения (ПО)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ТСРВ СМАРТ |
|
Номер версии (идентификационный номер) ПО |
не ниже 69.00.00.00 |
|
Цифровой идентификатор ПО |
- |
Лист № 4 Всего листов 6 Метрологические и технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерения среднего объемного (массового) расхода теплоносителя, м3/ч (т/ч) |
от 0,011 до 640 |
|
Диапазон измерения температуры теплоносителя, °С |
от 0 до 150 |
|
Диапазон измерения разности температур теплоносителя, °С |
от 3 до 147 |
|
Диапазон измерения давления теплоносителя, МПа |
от 0 до 2,5 |
|
Диапазон измерения тепловой энергии, МДж |
от 0 до 999999999 |
|
Пределы допускаемой абсолютной погрешности теплосчетчика при измерении температуры, °С
|
±(0,15 + 0,002-t) ±(0,3 + 0,005-t) |
|
Пределы допускаемой относительной погрешности теплосчетчика при измерении разности температур, % |
± (0.5+ 3^7) |
|
Пределы допускаемой относительной погрешности теплосчетчика при измерении среднего объемного (массового) расхода, объема (массы) жидкости в потоке, % |
±2 |
|
Пределы допускаемой приведенной погрешности теплосчетчика при измерении давления*, % |
±0,5; ±1,0; ±1,5; ±2,0 |
|
Пределы допускаемой относительной погрешности теплосчетчика при измерении интервала времени, % |
±0,01 |
|
Пределы допускаемой относительной погрешности теплосчетчика при вычислении тепловой энергии (количества теплоты), % |
± 5 ■■ |
|
Пределы допускаемой относительной погрешности теплосчетчика при измерении тепловой энергии (теплоты), % |
± (3 + 4^“) |
|
* - в зависимости от применяемых преобразователей давления Примечания:
| |
Таблица 4 - Основные технические характеристики
|
Наименование параметра |
Значение параметра |
|
1 |
2 |
|
Измеряемая среда |
Вода и другие жидкости, неагрессивные компонентам первичных преобразователей |
|
Минимальная удельная электропроводность измеряемой жидкости, См/м |
5-10-4 |
|
Интерфейсы связи |
RS-485, USB, Ethernet, GSM-модем |
|
Параметры электрического питания от источника вторичного питания: - напряжение постоянного тока, В |
24 |
|
Потребляемая мощность, В^А, не более |
50 |
Продолжение таблицы 4
|
1 |
2 |
|
Габаритные размеры, мм, не более | |
|
- высота |
360 |
|
- ширина |
300 |
|
- длина |
1550 |
|
Масса, кг, не более |
120 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от 5 до 50 |
|
- относительная влажность при 35 °С, % |
до 80 |
|
Средний срок службы, лет |
12 |
|
Средняя наработка на отказ, ч |
75000 |
|
Примечание - Наибольшие допустимые значения массы и габаритных размеров теплосчетчика | |
|
зависят от количества и типоразмеров первичных преобразователей, данные по массе и габаритным размерам | |
|
первичных преобразователей приводятся в соответствующих описаниях типа и эксплуатационной | |
|
документации. | |
наносится на лицевую панель тепловычислителя теплосчетчика методами шелкографии, термопечати или металлографики, а также на титульный лист паспорта теплосчетчика типографским способом.
Комплектность средства измеренийТаблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Т еплосчетчик-регистратор |
«ВЗЛЕТ ТСР СМАРТ» |
1 шт. |
|
Паспорт |
ШКСД.407312.001 ПС |
1 экз. |
|
Руководство по эксплуатации |
ШКСД.407312.001 РЭ |
1 экз. |
|
Инструкция по монтажу |
ШКСД.407312.001 ИМ |
1 экз. |
|
Методика поверки |
МП 770-1-2018 |
1 экз. |
|
Примечание - Тип, типоразмер и количество преобразователей расхода, температуры, давления должны определяться в соответствии с заказом. | ||
Сведения о методиках (методах) измерений приведены в эксплуатационном документе
Нормативные документы, устанавливающие требования к теплосчетчикам-регистраторам «ВЗЛЕТ ТСР СМАРТ»Правила коммерческого учета тепловой энергии, теплоносителя, утвержденные постановлением Правительства Российской Федерации от 18 ноября 2013 г. № 1034;
Методика осуществления коммерческого учета тепловой энергии, теплоносителя, утвержденная приказом Минстроя России от 17 марта 2014 г. № 99/пр;
ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия;
ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования;
ШКСД.407312.001 ТУ «Теплосчетчики-регистраторы «ВЗЛЕТ ТСР СМАРТ» Технические условия».
ИзготовителиАкционерное общество «ВЗЛЕТ» (АО «Взлет»)
ИНН 7826013976
Адрес: 198097, г. Санкт-Петербург, ул. Трефолева, д. 2, лит. БМ
Телефон: 8 (800) 333-888-7, факс: 8 (812) 499-07-38
Web-сайт: http://www.vzljot.ru
Е-mail: mail@vzljot.ru
Общество с ограниченной ответственностью «Завод Взлет» (ООО «Завод Взлет»)
ИНН 7805685092
Адрес: 198097, г. Санкт-Петербург, ул. Трефолева, д. 2, лит. БМ
Телефон: 8 (800) 333-888-7, факс: 8 (812) 499-07-38
Web-cайт: http://www.vzljot.ru
Е-mail: mail@vzljot.ru
Испытательный центрВсероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)
Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д.19
Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7«а»
Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32
Web-сайт: www.vniir.org
E-mail: office@vniir.org
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» августа 2023 г. № 1696
Лист № 1 Регистрационный № 72504-18 Всего листов 15
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Мультиметры В7-86, В7-86/1, В7-86/2
Назначение средства измеренийМультиметры В7-86, В7-86/1, В7-86/2 (далее мультиметр) предназначены для измерений напряжения и силы постоянного и переменного токов; сопротивления постоянному току, частоты электрических сигналов, электрической ёмкости и индуктивности.
Описание средства измеренийПринцип действия мультиметра основан на преобразовании измеряемой величины в нормированное аналоговое напряжение постоянного тока (или в нормированную частоту) с последующим преобразованием его в цифровой код.
Преобразование измеряемых напряжений или тока в нормированное аналоговое напряжение осуществляется посредством делителя напряжения или токового шунта. На токовом шунте выделяется падение напряжения пропорциональное силе преобразуемого тока.
Основным узлом мультиметра является «сигма-дельта» аналогово-цифровой преобразователь (АЦП), осуществляющий преобразование нормированного напряжения, поступающего на его вход непосредственно или через преобразователь среднеквадратичных значений (СКЗ), в цифровое значение с выводом информации на индикатор.
Измерение сопротивления осуществляется посредством измерения падений напряжения на измеряемом и образцовом сопротивлениях, соединенных последовательно между собой и источником тока.
Измерение частоты осуществляется при помощи интегрированных таймеров микроконтроллера, при этом для измерения частоты на пределах до 20 кГц используется метод «заполнения» - период входного сигнала «заполняется» импульсами опорной частоты. На остальных пределах используется прямое измерение частоты — подсчет числа входных импульсов за известный промежуток времени.
Измерение емкости и индуктивности осуществляется путем их преобразования в частоту при помощи генератора, частота выходного сигнала которого зависит от величины измеряемой емкости (индуктивности).
В мультиметре предусмотрена возможность измерения с ненормируемой погрешностью полной, реактивной и активной мощности, коэффициента мощности (cos ф), а также тест p-n перехода.
Управление работой мультиметра осуществляется однокристальным микроконтроллером. Микроконтроллер обеспечивает опрос состояния клавиатуры, прием данных из АЦП, управление всеми измерительными процессами и алгоритмами, вывод показаний на индикатор, а также организует обмен данными посредством беспроводного интерфейса, при использовании мультиметра в составе автоматизированных систем.
Мультиметр выполнен в малогабаритном герметичном пластмассовом корпусе, состоящем из крышки и корпуса, скрепленных шестью винтами.
Для обеспечения герметизации мультиметра используются уплотняющие прокладки.
На крышке мультиметра расположены входные гнезда, клавиатура.
На корпусе мультиметра расположен отсек для элементов питания и токового предохранителя. Отсек закрыт крышкой.
Все электрорадиоэлементы расположены на одной печатной плате.
Исполнения мультиметра отличаются между собой вариантами питания и возможностью работы в составе автоматизированных систем:
-
- В7-86 (базовое) - исполнение с двумя одноразовыми химическими элементами питания типа АА;
-
- В7-86 /1 - модель с двумя аккумуляторами типа АА и блоком питания зарядного устройства;
-
- В7-86 /2 - модель с двумя аккумуляторами типа АА, блоком питания зарядного устройства, USB приемо-передатчика (беспроводного интерфейса стандарта IEEE 802.15.4) и ПО.
Мультиметр модификации В7-86/2 может быть использован в составе автоматизированных систем.
Буквенно-цифровое обозначение типа, состоящее из арабских цифр и букв русского алфавита, наносится на крышку (лицевую панель) мульлтиметра методом офсетной печати, обеспечивающим сохранность информации в период всего срока эксплуатации средства измерений.
Цифровое обозначение заводского номера и года выпуска состоящие из арабский цифр, однозначно идентифицирующее каждый экземпляр средства измерений, наносится на корпус мультиметра методом офсетной печати, обеспечивающим сохранность информации в период всего срока его эксплуатации.
Общий вид мультиметра с указанием мест нанесения знака утверждения типа и буквенно-цифрового обозначения типа представлен на рисунке 1.
Места нанесения знаков поверки, места нанесения заводского номера и года выпуска, однозначно идентифицирующих каждый экземпляр средства измерений указаны на рисунке 2.
Место нанесения знака утверждения типа
Место нанесения буквенноцифрового обозначения типа

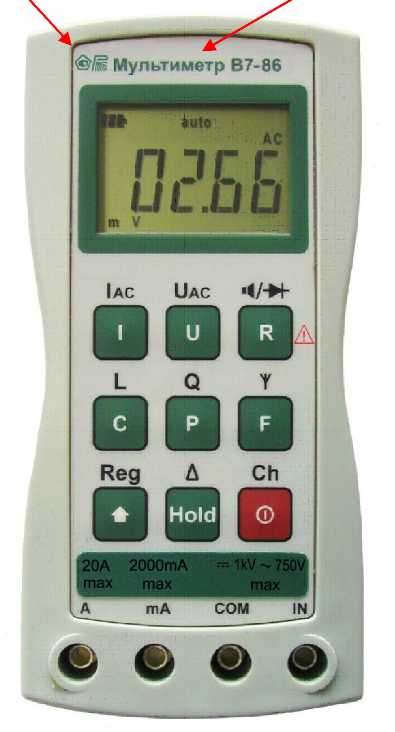

Рисунок 1 - Общий вид мультиметра, с указанием места нанесения знака утверждения типа и места нанесения буквенно-цифрового обозначения типа
|

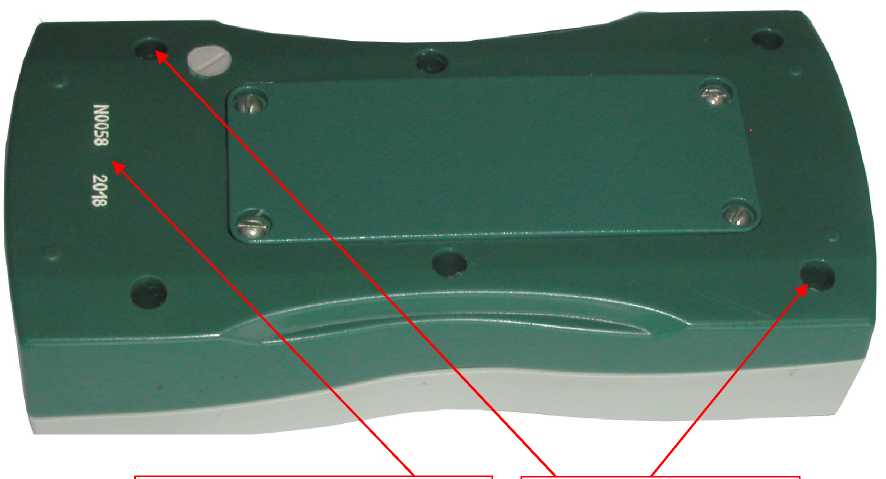

Рисунок 2 -Места нанесения знаков поверки, места нанесения заводского номера и года выпуска. |
Программное обеспечение
Программное обеспечение (ПО) мультиметра записывается в память микроконтроллера на этапе производства и в процессе эксплуатации мультиметра изменению не подлежит.
ПО осуществляет установку внутренней конфигурации составных частей мультиметра, обеспечивая при этом соответствие режима его работы режиму, заданному оператором.
|
Уровень |
защиты программного обеспечения «высокий» в соответствии с |
Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
V7 86.hex |
|
Номер версии (идентификационный номер) ПО |
1.0 |
|
Цифровой идентификатор калибровочных данных и ПО |
- * |
|
* - проверка цифрового идентификатора не предусмотрена, в связи с отсутствием доступа | |
|
к программному обеспечению мультиметра | |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Диапазон измерения напряжения постоянного тока | ||
|
на пределе, мВ |
200 мВ |
от 0,01 до 199,99 |
|
на пределах, В |
2 В |
от 0,2 до 1,9999 |
|
20 В |
от 2,0 до 19,999 | |
|
200 В |
от 20 до 199,99 | |
|
1000 В |
от 200 до 1000,0 | |
|
Пределы допускаемой абсолютной основной погрешности измерения напряжения постоянного тока: на пределах, мВ | ||
|
200 мВ |
±0,002^+0,03 | |
|
2 В |
±0,0005^+0,1 | |
|
20 В |
±0,0005^+1 | |
|
200 В |
±0,0005/их+10 | |
|
1000 В |
±0,002/их+500 | |
|
Диапазон измерения напряжения переменного тока в диапазоне частот от 20 Гц до 1 кГц включ. | ||
|
на пределе, мВ |
200 мВ |
от 20 до 199,99 |
|
на пределах, В |
2 В |
от 0,2 до 1,9999 |
|
20 В |
от 2,0 до 19,999 | |
|
200 В |
от 20 до 199,99 | |
|
750 В |
от 200 до 750 | |
|
Диапазон измерения напряжения переменного тока в диапа- | ||
|
зоне частот св. |
1 кГц до 10 кГц включ. | |
|
на пределе, мВ |
200 мВ |
от 20 до 199,99 |
|
на пределах, В |
2 В |
от 0,2 до 1,9999 |
|
20 В |
от 2,0 до 19,999 | |
|
200 В |
от 20 до 199,99 | |
|
750 В |
от 200 до 750 | |
|
Наименование характеристики |
Значение |
|
Диапазон измерения напряжения переменного тока в диапа- | |
|
зоне частот св. 10 кГц до 20 кГц включ. | |
|
на пределе, мВ | |
|
200 мВ |
от 20 до 199,99 |
|
на пределах, В | |
|
2 В |
от 0,2 до 1,9999 |
|
20 В |
от 2,0 до 19,999 |
|
200 В |
от 20 до 199,99 |
|
750 В |
от 200 до 750 |
|
Диапазон измерения напряжения переменного тока в диапа- | |
|
зоне частот св. 20 кГц до 100 кГц включ.; | |
|
на пределе, мВ | |
|
200 мВ |
от 20 до 199,99 |
|
на пределах, В | |
|
2 В |
от 0,2 до 1,9999 |
|
20 В |
от 2,0 до 19,999 |
|
200 В |
от 20 до 199,99 |
|
Пределы допускаемой абсолютной основной погрешности | |
|
измерения напряжения переменного тока, в диапазоне ча- | |
|
стот от 20 Гц до 1,0 кГц включ.; | |
|
на пределах, мВ | |
|
200 мВ |
±0,005/их+0,5 |
|
2 В |
±0,003/их+2 |
|
20 В |
±0,003/их+10 |
|
200 В |
±0,004/их+100 |
|
750 В |
±0,005^+1000 |
|
Пределы допускаемой абсолютной основной погрешности | |
|
измерения напряжения переменного тока в диапазоне частот | |
|
св. 1 кГц до 10 кГц включ. | |
|
на пределах, мВ | |
|
200 мВ |
±0,01/их+1 |
|
2 В |
±0,006/их+5 |
|
20 В |
±0,006/их+20 |
|
200 В |
±0,018/их+200 |
|
750 В |
±0,0Ьих+1000 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной основной погрешности | |
|
измерения напряжения переменного тока в диапазоне частот | |
|
св. 10 кГц до 20 кГц включ. на пределах, В | |
|
на пределах, мВ | |
|
200 мВ |
±0,01/Лх+1 |
|
2 В |
±0,006/Пх+5 |
|
20 В |
±0,006/Пх+20 |
|
200 В |
±0,018/Пх+200 |
|
750 В |
±0,025/Пх+1000 |
|
Пределы допускаемой абсолютной основной погрешности | |
|
измерения напряжения переменного тока в диапазоне частот | |
|
св. 20 кГц до 100 кГц включ. | |
|
на пределах, мВ | |
|
200 мВ |
±0,02/Лх+2 |
|
2 В |
±0,015/Пх+20 |
|
20 В |
±0,015/Пх+200 |
|
200 В |
±0,025U +200 |
|
Диапазон измерения сопротивления постоянного тока | |
|
на пределе, Ом | |
|
200 Ом |
0,01 до 199,99 |
|
на пределах, кОм | |
|
2 кОм |
от 0,2 до 1,9999 |
|
20 кОм |
от 2,000 до 19,999 |
|
200 кОм |
от 20,00 до 199,99 |
|
на пределе, МОм | |
|
2 МОм |
от 0,2000 до 1,9999 |
|
Пределы допускаемой абсолютной основной погрешности | |
|
измерения сопротивления постоянного тока | |
|
на пределах, Ом | |
|
200 Ом |
±0,0035^+0,1 |
|
2 кОм |
±0,002^+0,1 |
|
20 кОм |
±0,001<Ях+5 |
|
200 кОм |
±140-3^х+50 |
|
2 МОм |
±+|(ТЧ<\-|000 |
|
Наименование характеристики |
Значение | |
|
Диапазон измерения силы постоянного тока | ||
|
на пределе, мкА |
200 мкА |
от 0,01 до 199,99 |
|
на пределах, мА |
2 мА |
от 0,2 до 1,9999 |
|
20 мА |
от 2,000 до 19,999 | |
|
200 мА |
от 20,00 до 199,99 | |
|
2000 мА |
от 200,0 до 1999,9 | |
|
на пределе, А |
20 А |
от 0,001 до 19,999 |
|
Пределы допускаемой абсолютной основной погрешности измерения силы постоянного тока, | ||
|
на пределах, мА |
200 мкА |
±0,003-1х+0,0001 |
|
2 мА |
±0,002^1х+0,001 | |
|
20 мА |
±0,001-1х+0,01 | |
|
200 мА |
±0,001-!х+0,1 | |
|
2000 мА |
±0,001-Ix+1 | |
|
на пределе, А |
20 А |
±0,004^1х*+0,02 |
|
Диапазон измерения силы переменного тока в диапазоне частот от 20 Гц до 1,0 кГц включ. | ||
|
на пределах, мА |
2 мА |
от 0,2 до 1,9999 |
|
20 мА |
от 2,000 до 19,999 | |
|
200 мА |
от 20,00 до 199,99 | |
|
2000 мА |
от 200,0 до 1999,9 | |
|
на пределе, А |
20 А |
от 0,001 до 19,999 |
|
Диапазон измерения силы переменного тока в диапазоне частот от 1 кГц до 10 кГц включ. на пределах, мА | ||
|
2 мА |
от 0,2 до 1,9999 | |
|
20 мА |
от 2,000 до 19,999 | |
|
200 мА |
от 20,00 до 199,99 | |
|
2000 мА |
от 200,0 до 1999,9 | |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной основной погрешности измерения силы переменного тока в диапазоне частот от 20 Гц до 1,0 кГц включ. на пределах, мА | |
|
2 мА |
±0,005^1х+0,001 |
|
20 мА |
±0,005^1х+0,005 |
|
200 мА |
±0,003^1х+0,1 |
|
2000 мА |
±0,003^Ix+1 |
|
на пределе, А | |
|
20 А |
±0,01-1х*+0,2 |
|
Пределы допускаемой абсолютной основной погрешности измерения силы переменного тока в диапазоне частот свыше 1 кГц до 10 кГц включ. на пределах, мА | |
|
2 мА |
±0,02^1х+0,01 |
|
20 мА |
±0,005^1х+0,01 |
|
200 мА |
±0,005^1х+0,1 |
|
2000 мА |
±0,005^Ix+1 |
|
Диапазон измерения частоты переменного тока напряжением от 0,15 В до 5 В; на пределах, Гц | |
|
20 Гц |
от 1 до 19,999 |
|
200 Гц |
от 20,00 до 199,99 |
|
на пределах, кГц | |
|
2 кГц |
от 0,2000 до 1,9999 |
|
20 кГц |
от 2,000 до 19,999 |
|
200 кГц |
от 20,00 до 199,99 |
|
на пределе, МГц | |
|
2 МГц |
от 0,2000 до 1,9999 |
|
Пределы допускаемой относительной основной погрешности измерения частоты переменного тока напряжением от 0,15 В до 5 В, на пределах, % | |
|
20 Гц |
±0,05 |
|
200 Гц |
±0,05 |
|
2 кГц |
±0,05 |
|
20 кГц |
±0,05 |
|
200 кГц |
±0,05 |
|
2 МГц |
±0,05 |
|
Наименование характеристики |
Значение |
|
Диапазон измерения ёмкости на пределах, пФ | |
|
200 пФ |
от 0,01 до 199,99 |
|
2000 пФ |
от 200 до 1999,9 |
|
20000 пФ |
от 2000 до 19999 |
|
на пределах, мкФ | |
|
0,2 мкФ |
от 0,0200 до 0,1999 |
|
2 мкФ |
от 0,2 до 1,9999 |
|
20 мкФ |
от 2 до 19,999 |
|
200 мкФ |
от 20 до 199,99 |
|
2000 мкФ |
от 200 до 1999,9 |
|
Диапазон измерения индуктивности на пределах, мГн | |
|
2 мГн |
от 0,0001 до 1,9999 |
|
20 мГн |
от 2,0000 до 19,999 |
|
200 мГн |
от 20,000 до 199,99 |
|
Пределы допускаемой абсолютной основной погрешности измерения ёмкости на пределах, пФ | |
|
200 пФ |
±0,02^Сх+3 |
|
2000 пФ |
±0,02<х+30 |
|
20000 пФ |
±0,02^Сх+300 |
|
на пределах, мкФ | |
|
0,2 мкФ |
±0,02^Сх*+0,003 |
|
2 мкФ |
±0,02<х*+0,03 |
|
20 мкФ |
±0,02^Сх*+0,3 |
|
200 мкФ |
±0,02<х*+3 |
|
2000 мкФ |
±0,05<х* |
|
Пределы допускаемой абсолютной основной погрешности измерения индуктивности на пределах, мГн | |
|
2 мГн |
±0,03Ъх+0,02 |
|
20 мГн |
±0,03 Ъх+0,2 |
|
200 мГн |
±0,03 Ъх+2 |
|
Диапазон измерения напряжения постоянного тока в режиме |
от 0 до 1 |
|
тестирования p-n перехода, В | |
|
Пределы допускаемой относительной погрешности измере- |
±1,0 |
|
ния напряжения постоянного тока в режиме тестирования p-n перехода, % |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной погрешности измерения напряжения и силы постоянного и переменного токов, сопротивления, частоты, емкости и индуктивности, вызванной изменением температуры на 10 °С |
не превышают половины пределов основной погрешности |
|
Пределы допускаемой дополнительной погрешности измерения напряжения переменного тока частотой до 100 кГц, вызванной несинусоидальностью формы измеряемого сигнала: - при значении коэффициента амплитуды от 3 до 4 |
не более предела основной погрешности измерения напряжения переменного тока |
|
не нормируются отсутствуют |
|
Пределы допускаемой дополнительной погрешности измерения напряжения и силы постоянного и переменного токов, сопротивления, частоты, емкости и индуктивности, в условиях повышенной влажности, инея, росы |
не более предела допускаемой основной погрешности |
|
Входное активное сопротивление мультиметра:
постоянного тока, МОм, не менее
|
100 1±0,15 |
|
Входное сопротивление мультиметра в режиме измерения частоты, кОм, не менее |
10 |
|
Входная ёмкость мультиметра при измерении напряжения переменного тока, пФ, не более |
50 |
|
Значение падения напряжения на входных гнездах мультиметра при измерении силы постоянного и переменного токов синусоидальной формы:
|
0,5 3 50 |
|
Максимальное падение напряжения на измеряемом сопротивлении, В, не более |
3 |
|
Места нанесения заводского номера |
Места нанесения знаков | |
|
и года выпуска |
поверки |
____________Наименование характеристики Нормальные условия измерения:
Значение
от +15 до +25
от 30 до 80
от 84 до 106
-
- температура окружающей среды, °С
-
- относительная влажность, %
-
- атмосферное давление, кПа
П р и м е ч а н и я
-
1 Ux, мВ; 1х, мА; 1х*, А; Rx, Ом; Сх, пФ; Сх*, мкФ; Lx, мГн - измеряемые значения напряжения, силы тока, сопротивления постоянному току, емкости, индуктивности.
-
2 Погрешности измерения напряжения и силы переменного тока указаны для сигнала синусоидальной формы.
-
3 Величина постоянной составляющей напряжения при измерении напряжения переменного тока должна быть не более 500 В.
-
4 При воздействии инея и росы диапазон измеряемых напряжений ограничивается значением 20 В, а диапазон измеряемых сопротивлений ограничивается значением 20 кОм.
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Допускаемые перегрузки в режиме измерения напряжения постоянного тока на пределах измерения 200 мВ, 2 В, 20 В, 200 В, 1000 В, - напряжением постоянного тока, В |
1200 |
|
- напряжением переменного тока, В |
900 |
|
Допускаемые перегрузки в режиме измерения напряжения переменного тока на пределах измерения 200 мВ, 2 В, 20 В, 200 В, 750 В, - напряжением постоянного тока, В |
1200 |
|
- напряжением переменного тока, В |
900 |
|
Допускаемые перегрузки в режиме измерения сопротивления постоянному току на пределах измерения 200 Ом, 2 кОм, 20 кОм, 200 кОм, 2 МОм, - напряжением постоянного тока, В |
100 |
|
- напряжением переменного тока, В |
100 |
|
Допускаемые перегрузки в режиме измерения силы постоянного тока на пределах измерения 200 мкА, 2 мА, 20 мА: - силой постоянного тока, мА |
30 |
|
- силой переменного тока, мА |
30 |
|
на пределах измерения 200 мА, 2000 мА: - силой постоянного тока, А |
3 |
|
- силой переменного тока, А |
3 |
|
на пределе измерения 20 А: - силой постоянного тока, А |
30 |
|
- силой переменного тока, А |
30 |
|
Наименование характеристики |
Значение |
|
Допускаемые перегрузки в режиме измерения силы переменного тока на пределах измерения 2 мА, 20 мА: - силой постоянного тока, мА |
30 |
|
- силой переменного тока, мА |
30 |
|
на пределах измерения 200 мА, 2000 мА: - силой постоянного тока, А |
3 |
|
- силой переменного тока, А |
3 |
|
на пределе измерения 20 А: - силой постоянного тока, А |
30 |
|
- силой переменного тока, А |
30 |
|
Допускаемые перегрузки в режиме измерения частоты на пределах измерения 20, 200 Гц, 2, 20, 200 кГц, 2 МГц - напряжением постоянного тока, В |
25 |
|
- напряжением переменного тока, В |
25 |
|
Время измерения мультиметра составляет: - при измерении напряжения и силы постоянного тока, сопротивления постоянному току, с, не более |
0,3 |
|
- при измерении напряжения и силы переменного тока, частоты, индуктивности, емкости менее 2 мкФ, с, не более |
2 |
|
- при измерении емкости св. 2 мкФ, с, не более |
5 |
|
- при измерении емкости св. 100 мкФ, с, не более |
20 |
|
Время установления рабочего режима, минут, не более |
1 |
|
Время непрерывной работы в условиях эксплуатации, ч, не менее |
48 |
|
Диапазон напряжения питания мультиметра, при сохранении технических характеристик, В |
от 2 до 4 |
|
Сила тока, потребляемого от батареи или аккумуляторов: - для мультиметра В7-86, В7-86/1, В7-86/2, мА, не более |
50 |
|
- для мультиметра В7-86/2 в режиме беспроводной связи, мА, не более |
95 |
|
Габаритные размеры мультиметра В7-86, мм, не более - длина |
78 |
|
- ширина |
160 |
|
- высота |
36,5 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -10 до +50 |
|
- относительная влажность, % |
до 100 при +35 °С |
|
- атмосферное давление, кПа |
от 70 до 106,7 |
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, ч |
40000 |
|
Среднее время восстановления работоспособного состояния мультиметра (ТВ) составляет не более, мин |
90 |
|
П р и м е ч а н и е - В режимах измерения емкости и индуктивности прибор не защи- | |
|
щен от перегрузок. | |
наносится на лицевую панель мультиметра методом офсетной печати, на титульный лист руководства по эксплуатации и формуляра - типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование, тип |
Обозначение |
Количество | ||
|
В7-86 |
В7-86/1 |
В7-86/2 | ||
|
Мультиметр В7-86 |
ИСМК.411257.002 |
1 |
— |
— |
|
Мультиметр В7-86/1 |
ИСМК.411257.002-01 |
— |
1 |
— |
|
Мультиметр В7-86/2 |
ИСМК.411257.002-02 |
— |
— |
1 |
|
Запасные части и принадлежности (ЗИП) | ||||
|
Кабель (Чёрный) |
Хв4.853.172 |
1 |
1 |
1 |
|
Кабель (Красный) |
Хв4.853.172-01 |
1 |
1 |
1 |
|
Вставка плавкая ВП2Б-1В 3,15 А 250 В |
ОЮ0.481.005 ТУ |
1 |
1 |
1 |
|
Щуп игольчатый |
Хв4.266.005 |
2 |
2 |
2 |
|
Футляр |
ИСМК.323361.001 |
1 |
1 |
1 |
|
Гальванический элемент питания типоразмера АА 1,5 В * |
— |
2 |
— |
— |
|
Аккумулятор типоразмера АА 1,2 В * |
- |
— |
2 |
2 |
|
Источник питания (для зарядки АКБ) |
ИСМК.436231.002 |
— |
1 |
1 |
|
USB приемо-передатчик (интерфейс IEEE 802.15.4) |
ИСМК.464421.001 |
— |
— |
1 |
|
Носитель данных CD |
ИСМК.467371.002 |
— |
— |
1 |
|
Эксплуатационная документация | ||||
|
Мультиметры В7-86, В7-86/1, В7-86/2. Руководство по эксплуатации |
ИСМК.411257.001 РЭ |
1 |
1 |
1 |
|
Мультиметры В7-86, В7-86/1, В7-86/2. Формуляр |
ИСМК.411257.001 ФО |
1 |
1 |
1 |
|
* - Необходимость поставки определяется при заказе | ||||
приведены в разделе 10 «Использование прибора» ИСМК.411257.001 РЭ «Мультиметры В7-86, В7-86/1, В7-86/2. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к средству измеренийГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ИСМК.411257.001 ТУ Мультиметры В7-86, В7-86/1, В7-86/2. Технические условия
ИзготовительОбщество с ограниченной ответственностью «РИП-Импульс» (ООО «РИП-Импульс») ИНН 2311116971
Адрес: 350072, Краснодарский край, г. Краснодар, ул. Московская, д. 5, к. 2, лит. А, помещ. 423
Тел.: (861) 252-32-12, факс 252-11-31
Е-mail: rip_impulse@mail.ru.
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации метрологии и испытаний в Краснодарском крае и Республике Адыгея» (ФБУ «Краснодарский ЦСМ»)
Адрес: 350040, г. Краснодар, ул. Айвазовского, д. 104а
Тел.: (861)233-76-50, факс 233-85-86.
Web-сайт: www.krasnodarcsm.ru
E-mail: info@ krasnodarcsm.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311581.
