МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

П Р И К А З

№    1435_______

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений о месте осуществления деятельности изготовителей утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить  измененные  описания типов средств измерений,

прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

  Е.Р.Лазаренко

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\_________________/

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

ОТ « _0 » ___июля__2023 Г. № 1455

Сведения об утвержденных типах средств измерений, подлежащие изменению в части сведений о местах осуществления деятельности изготовителей

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «10» июля 2023 г. № 1435

Лист № 1 Регистрационный № 43546-10                                           Всего листов 17

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы для измерения и регулировки углов установки колес автомобилей ТехноВектор (модификации 4108, 4214N, 4216, 5212, 5212R , 5214N, 5214NR, 5216, 5216R, 5214N+PRRC, 5214NR+PRRC, 5216+PRRC, 5216R+PRRC, 7202, 7204, 7206, 7208, 7212, 7214, 7216, 7218)

Назначение средства измерений

Приборы для измерения и регулировки углов установки колес автомобилей ТехноВектор (модификации 4108, 4214N, 4216, 5212, 5212R , 5214N, 5214NR, 5216, 5216R, 5214N+PRRC, 5214NR+PRRC, 5216+PRRC, 5216R+PRRC, 7202, 7204, 7206, 7208, 7212, 7214, 7216, 7218) (далее приборы) предназначены для измерений и регулировки углов установки управляемых и неуправляемых колес автомобилей.

Описание средства измерений

Для приборов модификации 4108, 4214N, 4216, 5212, 5212R , 5214N, 5214NR, 5216, 5216R, 5214N+PRRC, 5214NR+PRRC, 5216+PRRC, 5216R+PRRC:

Функционирование приборов основано на измерении угловых параметров, определяющих положение осей и колес автомобиля с помощью прецизионных датчиков, обладающих высокой стабильностью в широком диапазоне измеряемых параметров.

Приборы содержат систему прецизионных датчиков с микропроцессорной системой обработки данных, компьютерную стойку с электронным блоком на базе персонального компьютера типа IBM с монитором и принтером, бескабельное дистанционное управление, комплект вспомагательных устройств и приспособлений.

Датчики скомпанованы в двух или четырех измерительных блоках — двух передних и двух задних. ИБ оснащены датчиками на базе линейных ПЗС матриц (инфракрасная технология) для измерения углов в горизонтальной плоскости для модификации 5212, 5212R, 5214N, 5214NR, 5216, 5216R, 5214N+PRRC, 5214NR+PRRC, 5216+PRRC, 5216R+PRRC, магнито-резистивными датчиками поворота для модификации 4108, 4214N, 4216, электронными модулями для мониторинга угла поворота осей измерительных блоков для модификаций 5214N+PRRC, 5214NR+PRRC, 5216+PRRC, 5216R+PRRC, а так же датчиками - инклинометрами для измерения углов в вертикальной плоскости.

Для приборов модификации 7202, 7204, 7206, 7208, 7212, 7214, 7216, 7218: Функционирование приборов основано на измерении угловых параметров, определяющих положение осей и колес автомобиля с помощью видеокамер и плоских мишеней с градиентным рисунком.

Приборы содержат систему технического зрения состоящую из видеокамер, компьютерную стойку с электронным блоком на базе персонального компьютера типа IBM с монитором и принтером, бескабельное дистанционное управление, плоские мишени с градиентным рисунком, комплект вспомогательных устройств и приспособлений.

Приборы обеспечивают контроль положений осей всех четырех колес автомобиля. Управление процессом измерений производится путем переключения программ с помощью клавиатур пульта ДУ или компьютерной стойки.

В память персонального компьютера прибора заложена база данных на большое количество моделей автомобилей. В процессе диагностического контроля обеспечивается непрерывный съем информации об угловом положении колес с графическим отображением режимов контроля и автоматической оценкой параметров на соответствие установленным в технической документации нормам. База данных содержит так же схемы регулировок соответствующих моделей автомобилей и схемы их загрузки при проведении контроля.

Приборы снабжены программой калибровки измерительных датчиков и калибровочным приспособлением, позволяющими оперативно сохранять и обновлять информацию об основных параметрах датчиков для модификации 4108, 4214N, 4216, 5212, 5212R, 5214N, 5214NR, 5216, 5216R, 5214N+PRRC, 5214NR+PRRC, 5216+PRRC, 5216R+PRRC, а так же программой калибровки видеокамер системы технического зрения, позволяющей объединить видеокамеры в единую измерительную систему для модификации 7202, 7204, 7206, 7208, 7212, 7214, 7216, 7218.

Модификация прибора 4108 - оснащается 4 датчиками угла поворота и 4 датчиками инклинометрами для измерения вертикальных углов, расположенных в двух измерительных блоках. Измерительные блоки оснащены электронными уровнями. Измерительные блоки модификации 4108 подключаются к компьютерной стойке посредством кабелей.

Модификация прибора 4214N - оснащается 6 датчиками угла поворота и 8 датчиками инклинометрами для измерения вертикальных углов, расположенных в четырех измерительных блоках. Передние и задние измерительные блоки оснащены электронными уровнями. Измерительные блоки модификации 4214N подключаются к компьютерной стойки посредством кабелей.

Модификация прибора 4216 - оснащается 8 датчиками угла поворота и 8 датчиками инклинометрами для измерения вертикальных углов, расположенных в четырех измерительных блоках. Передние и задние измерительные блоки оснащены электронными уровнями. Измерительные блоки модификации 4216 подключаются к компьютерной стойки посредством кабелей.

Модификации прибора 5212, 5212R - оснащаются 4 ПЗС датчиками и 4 датчиками инклинометрами для измерения вертикальных углов. Передние измерительные блоки оснащены электронными уровнями, задние измерительные блоки-пузырьковыми уровнями. Измерительные блоки модификации 5212 подключаются к компьютерной стойке посредством кабелей. Измерительные блоки модификации 5212R подключаются к компьютерной стойке посредством высокочастотного радиоканала.

Модификации прибора 5214N, 5214NR - оснащаются 6 ПЗС датчиками и 8 датчиками инклинометрами для измерения вертикальных углов. Передние и задние измерительные блоки оснащены электронными уровнями. Измерительные блоки модификации 5214N подключаются к компьютерной стойке посредством кабелей. Измерительные блоки модификации 5214NR подключаются к компьютерной стойке посредством высокочастотного радиоканала.

Модификации прибора 5216, 5216R - оснащаются 8 ПЗС датчиками и 8 датчиками инклинометрами для измерения вертикальных углов. Передние и задние измерительные блоки оснащены электронными уровнями. Измерительные блоки модификации 5216 подключаются к компьютерной стойке посредством кабелей. Измерительные блоки модификации 5216R подключаются к компьютерной стойке посредством высокочастотного радиоканала.

Модификации прибора 5214N+PRRC, 5214NR+PRRC - оснащаются 6 ПЗС датчиками, 8 датчиками инклинометрами для измерения вертикальных углов и 4 электронными модулями для мониторинга углов поворота осей измерительных блоков. Передние и задние измерительные блоки оснащены электронными уровнями. Измерительные блоки модификации 5214N подключаются к компьютерной стойке посредством кабелей.

Измерительные блоки модификации 5214NR подключаются к компьютерной стойке посредством высокочастотного радиоканала.

Модификации прибора 5216+PRRC, 5216R+PRRC - оснащаются 8 ПЗС датчиками, 8 датчиками инклинометрами для измерения вертикальных углов и 4 электронными модулями для мониторинга углов поворота осей измерительных блоков. Передние и задние измерительные блоки оснащены электронными уровнями. Измерительные блоки модификации 5216 подключаются к компьютерной стойки посредством кабелей. Измерительные блоки модификации 5216R подключаются к компьютерной стойке посредством высокочастотного радиоканала.

Модификации прибора 7202, 7212 - оснащаются 2 видеокамерами. В модификации 7202 видеокамеры стационарные (неподвижные). В модификации 7212 видеокамеры подвижные - перемещение происходит по вертикали или поворотом на определенный угол относительно горизонтальной оси перпендикулярной к оси симметрии подъемника для обеспечения видимости по всему диапазону высот подъема автомобиля.

Модификации прибора 7204, 7214 - оснащаются 4 видеокамерами. В модификации 7204 видеокамеры стационарные (неподвижные). В модификации 7214 видеокамеры подвижные - перемещение происходит по вертикали или поворотом на определенный угол относительно горизонтальной оси перпендикулярной к оси симметрии подъемника для обеспечения видимости по всему диапазону высот подъема автомобиля.

Модификации прибора 7206, 7216 - оснащаются 6 видеокамерами. В модификации 7206 видеокамеры стационарные (неподвижные). В модификации 7216 видеокамеры подвижные - перемещение происходит по вертикали или поворотом на определенный угол относительно горизонтальной оси перпендикулярной к оси симметрии подъемника для обеспечения видимости по всему диапазону высот подъема автомобиля.

Модификации прибора 7208, 7218 - оснащаются 8 видеокамерами. В модификации 7208 видеокамеры стационарные (неподвижные). В модификации 7218 видеокамеры подвижные - перемещение происходит по вертикали или поворотом на определенный угол относительно горизонтальной оси перпендикулярной к оси симметрии подъемника для обеспечения видимости по всему диапазону высот подъема автомобиля.

Компьютерные стойки выполняются в трех вариантах исполнения - T, V, S и отличаются дизайном и габаритными размерами.

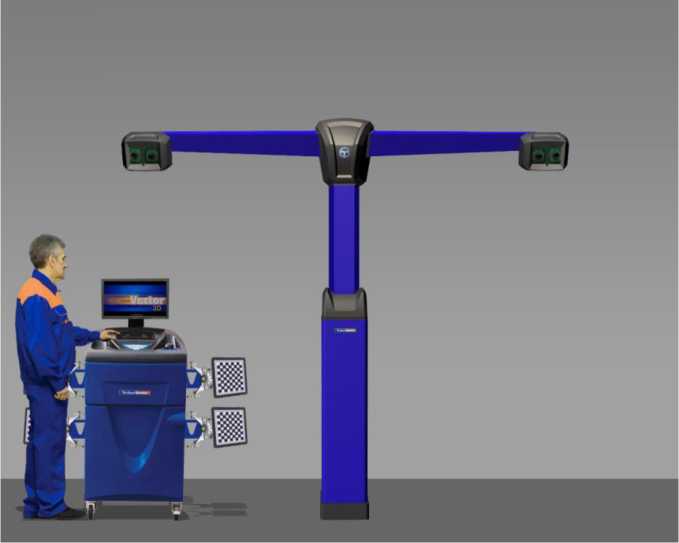

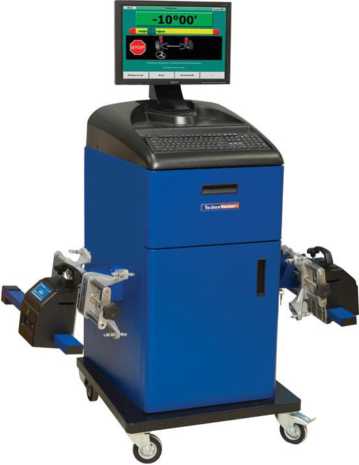

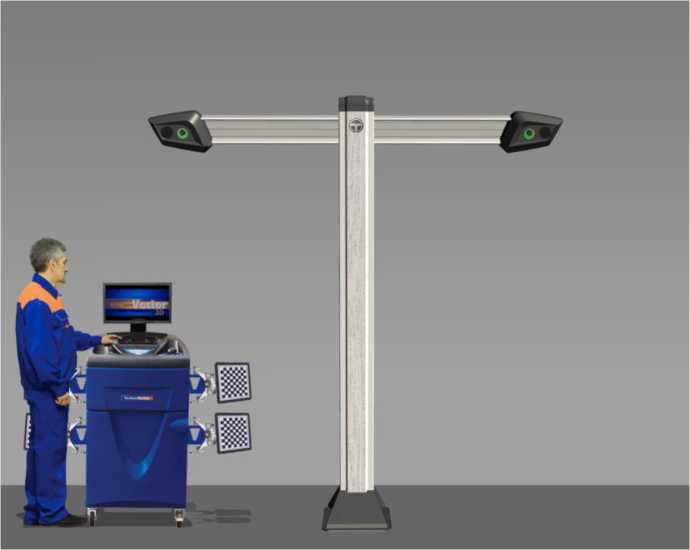

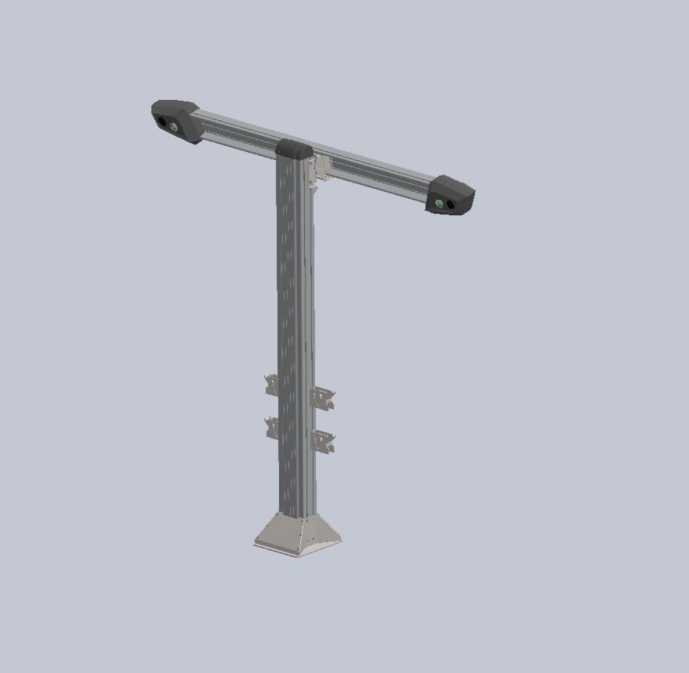

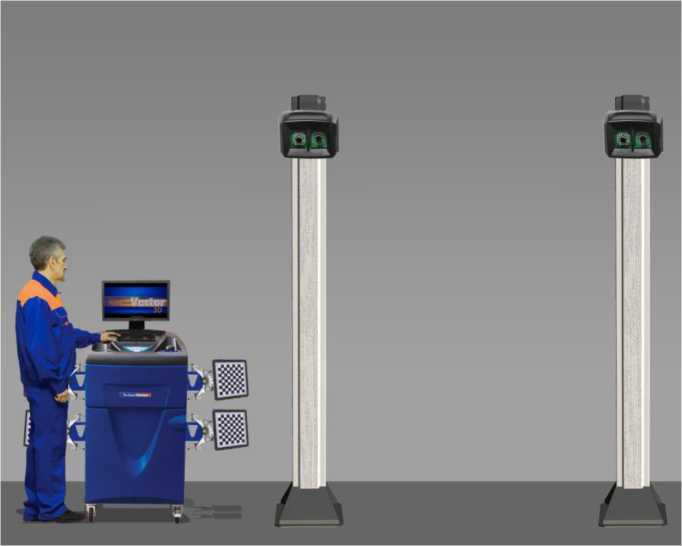

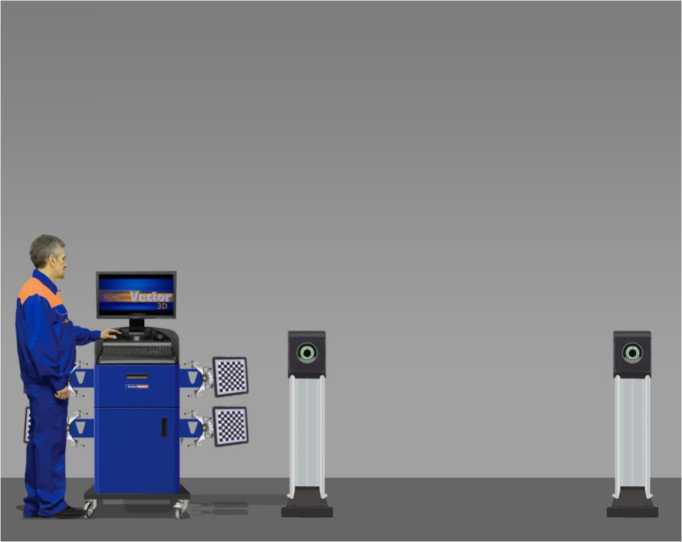

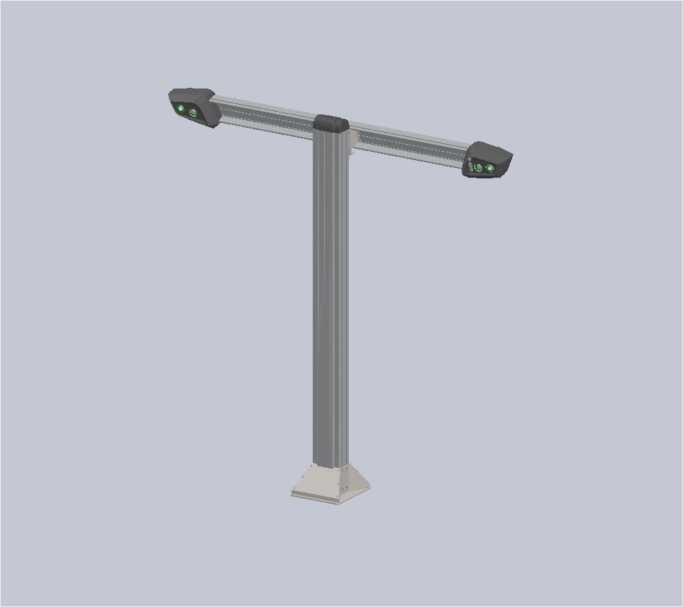

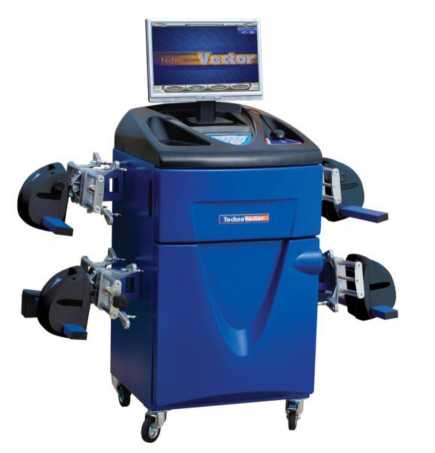

Внешний вид приборов представлен на рисунках 1-16.

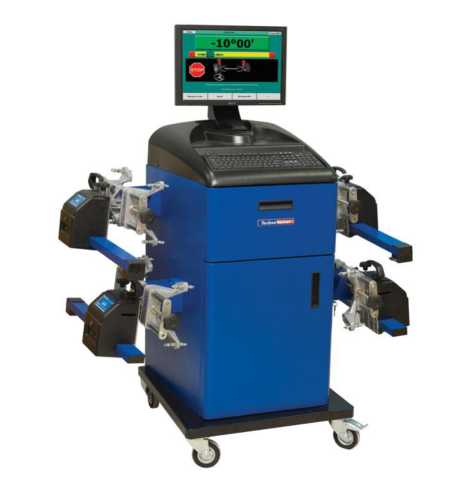

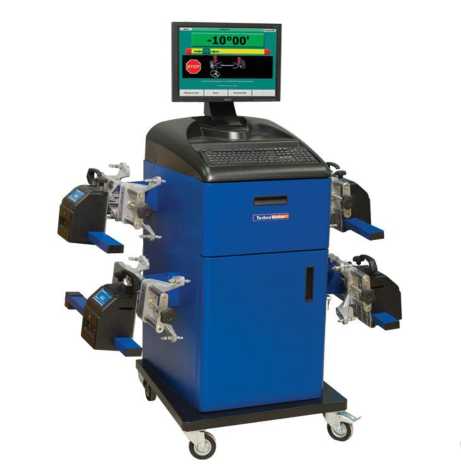

Рисунок 1 - модификация 4216

Рисунок 2 - модификация 4214N

Рисунок 3 - модификация 4108

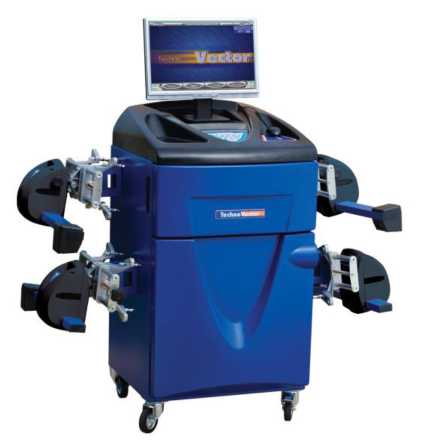

Рисунок 4 - модификации 5216, 5216R, 5216+PRRC, 5216R+PRRC

Рисунок 5 - модификации 5212, 5212R, 5214N, 5214NR, 5214N+PRRC, 5214NR+PRRC

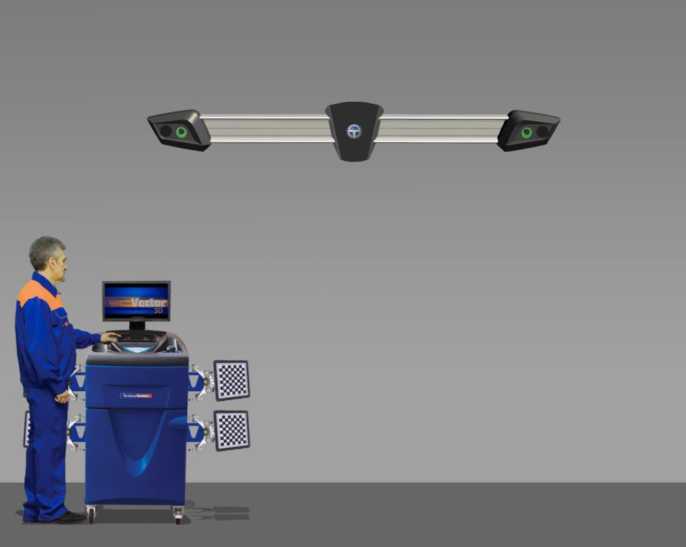

Рисунок 6 - модификация 7202 (Корпус камер тип Т)

Рисунок 7 - модификация 7202 (Корпус камер тип К)

Рисунок 8 - модификация 7202 (Корпус камер тип М)

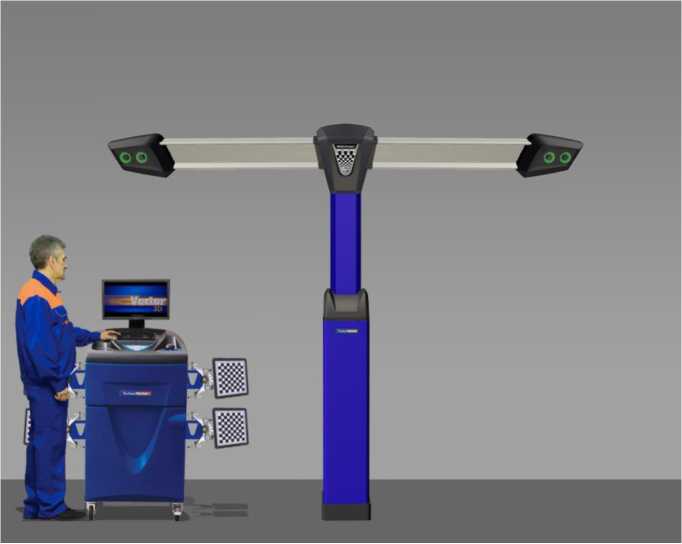

Рисунок 9 - модификация V 7204 T A (Корпус камер тип Т)

Рисунок 10 - модификация V 7204 T P (Корпус камер тип Т)

Рисунок 11 - модификация V 7204 T S (Корпус камер тип Т)

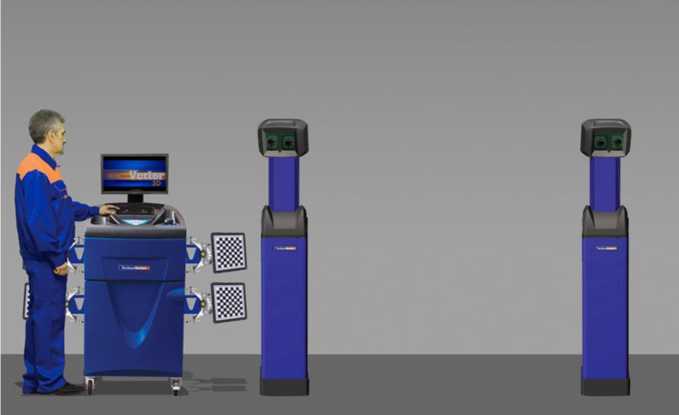

Рисунок 12 - модификация V 7204 H A (Корпус камер тип Н)

Рисунок 13 - модификация 7204 H T (Корпус камер тип Н)

Рисунок 14 - модификация 7204 (Корпус камер тип К)

Рисунок 15 - модификации 7212, 7214 (Корпус видеокамер тип Т, оборудованный механизмом наклона камер)

Рисунок 16 - модификации 7212, 7214 (Корпус видеокамер тип Т, оборудованный механизмом подъема камер)

В модификациях 4108, 4214N, 4216 приборы работают с программным обеспечением WAS Vector, установленным на электронный блок, и программным обеспечением Module_TV4, встроенным в измерительные блоки. Программное обеспечение Module_TV4 обеспечивает съем данных с датчиков и передачу данных на электронный блок. Обмен данными между электронным блоком и измерительными блоками осуществляется по проводам. Программное обеспечение WAS Vector обеспечивает управление процессом работы, получение и обработку данных от измерительных блоков, отображение, сохранение и печать полученных результатов измерений.

В модификациях 5212,  5212R,  5214N,  5214NR,  5216,  5216R,  5214N+PRRC,

5214NR+PRRC, 5216+PRRC, 5216R+PRRC приборы работают с программным обеспечением WAS Vector, установленным на электронный блок, и программным обеспечением Module_TV5, встроенным в измерительные блоки. Программное обеспечение Module_TV5 обеспечивает съем данных с датчиков и передачу данных на электронный блок. Обмен данными между электронным блоком и измерительными блоками осуществляется по проводам или через радиоканал Bluetooth. Программное обеспечение WAS Vector обеспечивает управление процессом работы, получение и обработку данных от измерительных блоков, отображение, сохранение и печать полученных результатов измерений.

В модификациях 7202, 7204, 7206, 7208, 7212, 7214, 7216, 7218 приборы работают с программным обеспечением WAS Technovector, установленным на электронный блок, и программным обеспечением Module_TV7, встроенным в камены. Программное обеспечение Module_TV7 обеспечивает съемку и передачу данных на электронный блок. Обмен данными между электронным блоком и камерами осуществляется по проводам или через радиоканал WiFi. Программное обеспечение WAS Technovector обеспечивает управление процессом работы, получение и обработку данных от камер, отображение, сохранение и печать полученных результатов измерений.

Таблица 1

Влияние программного обеспечения учтено при нормировании метрологических характеристик.

Программное обеспечение зарегистрировано как товарная марка Техно Вектор (Techno Vector) и защищено от несанкционированного доступа электронными ключами и паролями различных уровней доступа.

В соответствии с Р 50.2.077-2014 и на основании результатов проверок уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует «среднему» уровню.

Таблица 2

Время необходимое для полной диагностики положения осей колес автомобиля -(7.. .10) мин.

Приборы сохраняют свои параметры после пребывания в обесточенном состоянии при температурах от минус 40 до плюс 40 ^о С.

Приборы в упакованном для транспортирования виде обладают прочностью к воздействию механических факторов, возникающих при транспортировании (пиковое ударное ускорение 30 g, длительность действия ударного ускорения 2-5 мс).

наносится на титульный лист руководства по эксплуатации методом печати, на электронный блок методом гравировки и на компьютерную стойку этикеткой.

Комплектность средства измерений

Комплект поставки приборов в соответствии с таблицей 3.

Таблица 3

Для модификаций 4108, 4214N, 4216 - в соответствии с таблицей 4.

Таблица 4

Для модификаций 5212, 5212R, 5214N, 5214NR, 5216, 5216R, 5214N+PRRC, 5214NR+PRRC, 5216+PRRC, 5216R+PRRC - в соответствии с таблицей 5.

Таблица 5

Для модификаций 7202, 7204, 7206, 7208, 7212, 7214, 7216, 7218 - в соответствии с таблицей 6.

Таблица 6

ТДТВ.421413.004-01РЭ - «Приборы для измерения и регулировки углов установки колес автомобилей Техно Вектор». Руководство по эксплуатации, 2012.

Нормативные и технические документы, устанавливающие требования к приборам для измерения и регулировки углов установки колес автомобилей ТехноВектор (модификации 4108, 4214N, 4216, 5212, 5212R , 5214N, 5214NR, 5216, 5216R, 5214N+PRRC, 5214NR+PRRC, 5216+PRRC, 5216R+PRRC, 7202, 7204, 7206, 7208, 7212, 7214, 7216, 7218)

ГОСТ 8.016-81 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла»;

ГОСТ 25176-82. «Техническая диагностика. Средства диагностирования автомобилей, тракторов, строительных и дорожных машин. Классификация. Общие технические требования»;

Технические условия ТУ 4577-001-43551360-2009.

Изготовитель

Общество с ограниченной ответственностью «Технокар» (ООО «Технокар»)

ИНН 7107030201

Адрес места осуществления деятельности: 300020, г. Тула, ул. Железнодорожная, д. 55, к. 1

Телефон:+7(4872)245721, Факс:+7(4872)245721

e-mail:info@technocar.ru

Испытательный центр

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский  научно-исследовательский  институт

метрологии имени Д.И.Менделеева» (ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева») Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Тел.: +7 (812) 251-76-01,

Факс: +7 (812) 713-01-14

е-mail: info@vniim.ru

web-сайт: www.vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № 30001-10.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «10» июля 2023 г. № 1435

Регистрационный № 53797-13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЯ

Приборы для измерения и регулировки углов установки колес автомобилей Техно Вектор, модификации 6202, 6202T

Приборы для измерения и регулировки углов установки колес автомобилей Техно Вектор, модификации 6202, 6202T (далее приборы) предназначены для измерений и регулировки углов установки колес управляемых и неуправляемых колес автомобилей.

Описание средства измерений

Принцип действия приборов основан на измерении угловых параметров, определяющих положение осей и колес автомобиля с помощью блок-камер (БК), комплекта измерительных мишеней и референсных мишеней с удерживающим устройством.

Приборы содержат систему бескабельного дистанционного управления; систему технического зрения, оснащаемую двумя блок-камерами, комплектом измерительных мишеней, комплектом референсных мишеней с удерживающим устройством и комплектом вспомогательных устройств и приспособлений; вычислительный блок с устройствами ввода.

Измерительные и референсные мишени содержат градиентный рисунок, обеспечивающий быстрое и точное нахождение его в изображениях, получаемых на блок-камерах (БК).

Измерительные мишени устанавливаются на колеса автомобиля и служат для определения положения колес автомобиля в пространстве. Референсные мишени устанавливаются на подъемник или яму так, чтобы левая референсная мишень находилась в поле зрения левой блок-камеры, а правая референсная мишень - в поле зрения правой блок-камеры. Референсные мишени используются для создания динамической опорной координатной системы. Блок-камеры устанавливаются на колеса автомобиля или на свободно перемещаемые кронштейны, расположенные на площадке регулировки слева и справа автомобиля

Приборы обеспечивают контроль положений осей всех четырех колес автомобиля.

Управление процессом измерений производится путем переключения режимов с помощью устройств ввода вычислительного блока.

Вычислительный блок с устройствами ввода представляет собой персональный компьютер со всеми периферийными устройствами (монитор, клавиатура, мышь, пульт дистанционного управления), необходимыми для его работы.

В память персонального компьютера прибора заложена база данных на большое количество моделей автомобилей. В процессе диагностического контроля обеспечивается непрерывный съем информации о положении колес с графическим отображением режимов контроля и автоматической оценкой параметров на соответствие нормам, установленным в технической документации. База данных содержит различные нормативы, а также схемы регулировок соответствующих моделей автомобилей и схемы их загрузки при проведении контроля.

Приборы снабжены программой калибровки системы технического зрения, позволяющей производить определение требуемых параметров измерительной системы при помощи имитатора шасси автомобиля.

Модификация прибора 6202 предназначена для легковых автомобилей. Модификация прибора 6202Т предназначена для грузовых автомобилей. Данная модификация отличается от 6202 комплектацией дополнительными колесными адаптерами, дополнительными измерительными мишенями, дополнительным комплектом референсных мишеней с удерживающим устройством, а также дополнительным комплектом механических приспособлений.

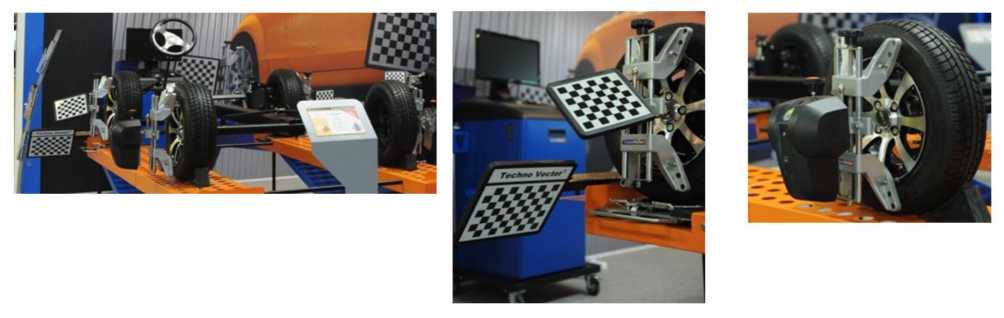

Рисунок 1 Общий вид стенда

■*

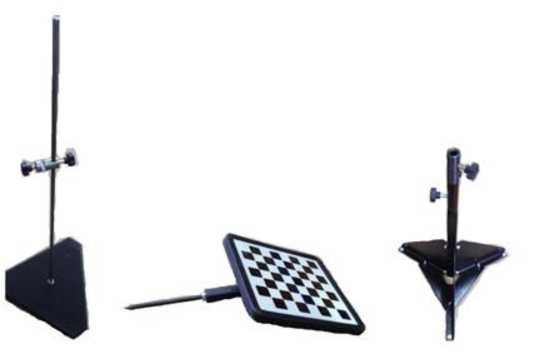

Рисунок 2 Дополнительный набор механических приспособлений

Приборы работают с автономным программным обеспечением WAS Technovector, установленным на вычислительный блок, и встроенным программным обеспечением Video_module_TV6, установленным в БК. Обмен данными между вычислительным блоком и БК осуществляется через WiFi.

Программное обеспечение БК Video_module_TV6 обеспечивает съемку и передачу данных на вычислительный блок.

Программное обеспечение WAS Technovector обеспечивает управление процессом работы, получение и обработку данных от БК, отображение, сохранение и печать полученных результатов измерений.

Влияние программного обеспечения учтено при нормировании метрологических характеристик.

Уровень защиты ПО СИ от непреднамеренных и преднамеренных изменений соответствует уровню "С" по МИ 3286-2010.

Условия эксплуатации:

• 1. Диапазон температуры окружающего воздуха, °С............................от +10 до

+35.

• 2. Относительная влажность, %............................................................................от 20 до

80.

Знак утверждения типа наносится на титульный лист руководства по эксплуатации методом печати, на блок питания/зарядки этикеткой.

Комплектность средства измерений

* Осуществляется по требованию заказчика.

** Заказчик может использовать собственный вычислительный блок, удовлетворяющий следующим требованиям: частота процессора 2ГГц или выше, количество ядер процессора - 2 или больше, оперативная память (ОЗУ) - 2Гб или выше, минимальный объем жесткого диска 120Гб, видеокарта Intel HD4000 или выше, операционная система Windows7 или выше

Сведения о методиках (методах) измерений

Методика выполнения измерений с помощью приборов для измерения и регулировки углов установки колес автомобилей Техно Вектор, модификации 6202, 6202T приведена в разделе «Использование по назначению» документа «Приборы для измерения и регулировки углов установки колес автомобилей Техно Вектор, модификации 6202, 6202T. Руководство по эксплуатации.».

Нормативные и технические документы, устанавливающие требования к приборам для измерения и регулировки углов установки колес автомобилей Техно Вектор, модификации 6202, 6202T

ГОСТ 8.016-81 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений угла»;

ГОСТ 25176-82. «Средства диагностирования автомобилей, тракторов, строительных и дорожных машин. Классификация. Общие технические требования»;

Приборы для измерения и регулировки углов установки колес автомобилей Техно

Вектор, модификации 6202, 6202T. Технические условия ТУ 4577-002-43551360-2012.

Изготовитель

Общество с ограниченной ответственностью «Технокар» (ООО «Технокар»)

ИНН 7107030201

Адрес места осуществления деятельности: 300020, г. Тула, ул. Железнодорожная,

д. 55, к. 1

Телефон: +7 (4872) 24-57-21 Факс: +7 (4872) 24-57-21

Е-mail: info@technocar.ru

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Тел.: (812) 251-76-01

Факс: (812) 713-01-14

Е-mail: info@vniim.ru

http://www.vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № 30001-10.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «10» июля 2023 г. № 1435

Регистрационный № 72395-18

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Теплосчетчики «Комбик»

Назначение средства измерений

Теплосчетчики «Комбик» (далее - теплосчетчики) предназначены для измерений тепловой энергии (теплоты), объема (массы) и температур теплоносителя (воды) в водяных системах теплоснабжения и (или) кондиционирования (охлаждения).

Описание средства измерений

Теплосчетчики, конструктивно, состоят из тепловычислителя, преобразователя расхода и комплекта термометров.

В качестве преобразователей расхода (ПР) воды в состав теплосчетчика может входить механический (M) или ультразвуковой преобразователь расхода (U).

Теплосчетчик сохраняет заявленную погрешность при наличии перед и после него прямых участков с диаметром, соответствующим Ду счетчика и длиной не менее 3-х Ду. Дополнительные прямые участки, в случае применения фирменных монтажных комплектов, не требуются.

В качестве термометров в состав теплосчетчика входят подобранные в пары комплекты термометров сопротивления (КТП).

Теплосчетчики имеют исполнения отличающиеся:

• - механическим или ультразвуковым ПР - модели «Комбик М» или «Комбик U»;

• - уравнением измерения тепловой энергии;

• - диаметром условного прохода (Ду);

• - динамическим диапазоном измерений расхода (qmin/q max м³/ч);

• - наличием дополнительных каналов V (счетчики импульсов), предназначенных для подключения дополнительных счетчиков воды с импульсным выходом;

• - выходными интерфейсами (радиоинтерфейс; RS 485; импульсный выход).

• - наличием архива (месячный за последние 12 месяцев и/или часовые за последние 60 суток)

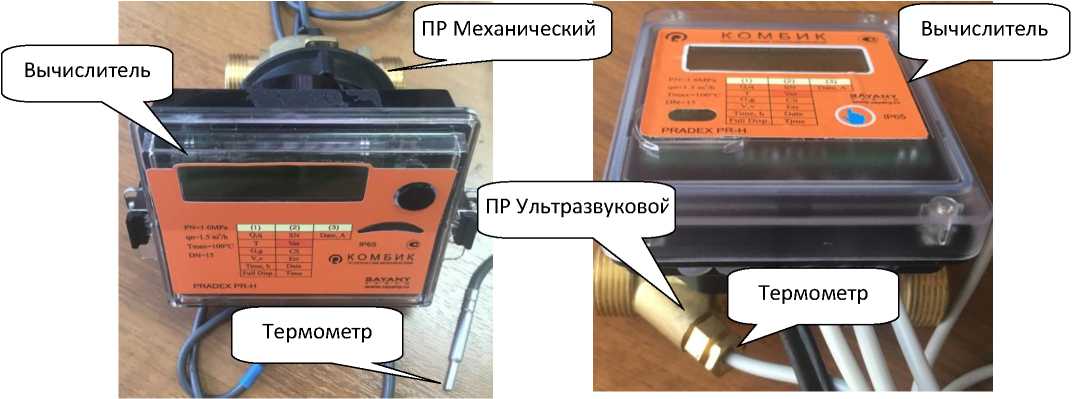

Внешний вид теплосчетчиков приведен на рисунках 1 и 2.

Вычислитель

Термометр

ПР Ультразвуковой

ПР Механический

Термометр

Вычислитель

Рисунок 2 - Теплосчетчик «Комбик U» (ультразвуковой ПР)

Рисунок 1 - Теплосчетчик «Комбик М» (механический ПР)

Теплосчетчики измеряют и индицируют на жидкокристаллическом индикаторе (ЖКИ) значения измеряемых величин, приведенных в Таблице 1.

Таблица 1

Теплосчетчик дополнительно индицирует следующую информацию:

• - заводской №, версия ПО, контрольная сумма;

• -  версия вычисления ТЭ;

• -  дата, время;

• -  код Err (нештатная ситуация);

• - время штатной работы;

• -  архивы (месячные);

• - иная служебная информация.

Для обеспечения чтения информации с теплосчетчика и подключения к автоматизированным системам передачи показаний применяются устройства поддерживающие протоколы обмена с теплосчетчиком.

Рисунок 5 - Место для

Теплосчетчик имеет микропроцессор, работающий под управлением микропрограммы (далее - ПО).

Микропроцессор измеряют количество и частоту импульсов, поступающих от ПР, сопротивление подключенных к входам термометров, вычисляет значения объема, массы, температуры, расхода, тепловой энергии, выводит показания на ЖКИ и записывает их в архив энергонезависимой памяти.

Перепрограммирование и изменение градуировочных коэффициентов невозможно без нарушения пломбы поверителя. При пропадании питания в энергонезависимой памяти сохраняются градуировочные коэффициенты и показания теплосчетчика.

Идентификационные параметры ПО приведены в таблице 2.

Таблица 2

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений "высокий" согласно Р 50.2.077-2014.

Метрологические и технические характеристики Диапазоны расходов приведены в таблице 3.

Таблица 3

Лист № 4 Всего листов 6 Основные характеристики приведены в таблице 4.

Таблица 4

Лист № 5 Всего листов 6 Формулы вычисления тепловой энергии приведены в таблице 5.

Таблица 5

наносится типографским способом на титульный лист паспорта и тампопечатью на лицевую панель теплосчетчика.

Таблица 6

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия;

ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ТУ 117.011 2017 Теплосчетчик Комбик. Технические условия.

Лист № 6 Всего листов 6

Изготовители

Общество с ограниченной ответственностью «ИВК-САЯНЫ» (ООО «ИВК-САЯНЫ» ИНН 7722862157

Адрес: 111024, г. Москва, ул. Кабельная 2-я, д. 2, стр. 2Б, эт. 5, помещ. XVIII, ком. 8 (филиал-завод: 249096 Калужская обл., г. Малоярославец, ул. Гагарина, д. 24А) Телефон: +7 (495) 215-28-22

E-mail: root@sayany.ru

Web-сайт: www.sayany.ru

Общество с ограниченной ответственностью «ПРАДО-Ижевск»

(ООО «ПРАДО-Ижевск»)

ИНН 1831145430

Адрес: 426039, Удмуртская Республика, г. Ижевск, ш. Воткинское, д. 298, помещ. 1

Телефон: +7 (3412) 57-03-13

E-mail: kdvprado@mail.ru

Общество с ограниченной ответственностью «Торговый дом «Эффективные отопительные системы ПРАДО» (ООО «ТД «ЭОС ПРАДО»)

ИНН 5030093450

Адрес места осуществления деятельности: 108809, г. Москва, п. Марушкинское, д. Марушкино, ул. Строителей, д. 15В, помещ. 8

Телефон: +7 (495) 727-30-57

E-mail: td_prado@mail.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
