МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

30 декабря 2022 г.

3345 электрическими напряжениями в диапазоне частот от Г10'2 до 2-Ю7 Гц, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2882 «Об утверждении государственной поверочной схемы для средств измерений угла фазового сдвига между двумя электрическими напряжениями в диапазоне частот от Г10-2 до 2-107 Гц» (далее - Приказ № 2882) или локальным поверочным схемам, применяются до даты окончания срока действия свидетельства об аттестации, выданного до ввода в действие ГПС;

эталоны, аттестованные на соответствие требованиям Приказа № 2882, соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат периодической аттестации на соответствие ГПС не позднее срока окончания действия свидетельства об аттестации, в документы на эталоны вносятся соответствующие изменения;

эталоны, аттестованные на соответствие требованиям Приказа № 2882, не соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

эталоны, аттестованные на соответствие локальным поверочным схемам, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

информация о прекращении применения эталонов по Приказу № 2882 или локальным поверочным схемам или об изменении ГПС для эталонов, не требующих переутверждения, передается держателем эталона в Федеральный информационный фонд по обеспечению единства измерений (далее - Федеральный фонд) после даты окончания срока действия свидетельства об аттестации.

  • 3. ФГУП «ВНИИМ им. Д.И.Менделеева» направить сведения о ГПС в ФГБУ «ВНИИМС» для их внесения в Федеральный фонд.

  • 4. Управлению метрологии, государственного контроля и надзора Федерального агентства по техническому регулированию и метрологии обеспечить размещение информации об утверждении ГПС на официальном сайте Федерального агентства по техническому регулированию и метрологии в информационно-телекоммуникационной сети «Интернет».

  • 5.  Признать утратившим силу приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2882 «Об утверждении государственной поверочной схемы для средств измерений угла фазового сдвига между двумя электрическими напряжениями в диапазоне частот от Г10-2 до 2 -107 Гц» с 1 февраля 2023 г.

  • 6. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель руководителя

Приказ Росстандарта №3345 от 30.12.2022, https://oei-analitika.ru

Р.Лазаренко




Приложение А

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ УГЛА ФАЗОВОГО СДВИГА МЕЖДУ ДВУМЯ ЭЛЕКТРИЧЕСКИТМИ НАПРЯЖЕНИЯМИ В ДИАПАЗОНЕ ЧАСТОТ ОТ V10-2 ДО 1040 7 Гц

Приказ Росстандарта №3345 от 30.12.2022, https://oei-analitika.ru


УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии

от «30» декабря 2022 г. № 3345

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ УГЛА ФАЗОВОГО СДВИГА МЕЖДУ ДВУМЯ ЭЛЕКТРИЧЕСКИМИ НАПРЯЖЕНИЯМИ В ДИАПАЗОНЕ ЧАСТОТ ОТ V10-2 ДО 10407 Гц

1. Область применения
  • 1.1. Государственная поверочная схема для средств измерений угла фазового сдвига (далее - ГПС УФС) между двумя электрическими напряжениями в диапазоне частот от V10-2 до 10•IO7 Гц устанавливает порядок передачи единицы УФС от Государственного первичного специального эталона угла фазового сдвига между двумя электрическими напряжениями в диапазоне частот от V10-2 до 10•IO7 Гц рабочим эталонам и средствам измерений с указанием погрешностей и основных методов передачи единицы.

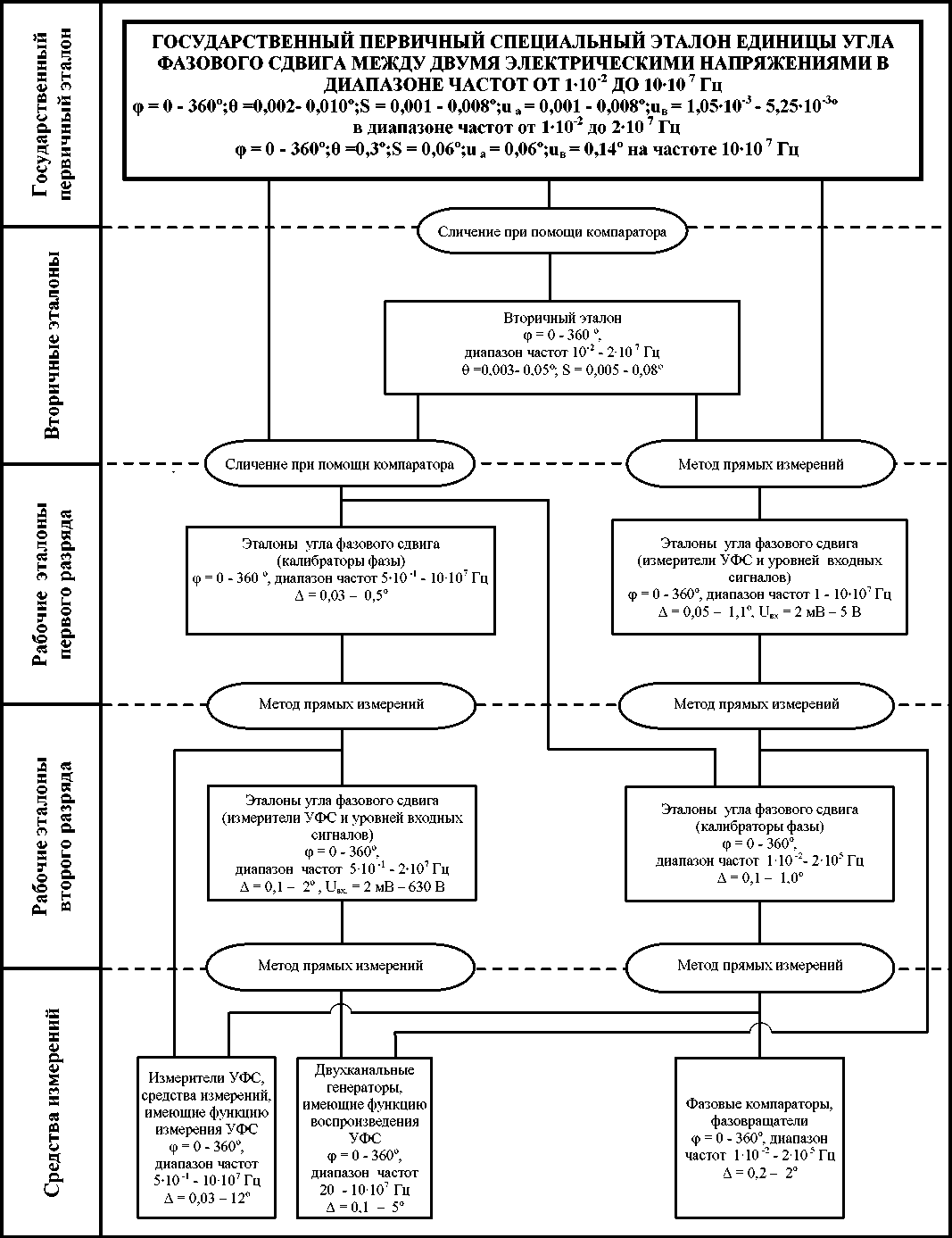

  • 1.2. Графическая часть государственной поверочной схемы для средств измерений угла фазового сдвига между двумя электрическими напряжениями в диапазоне частот от V10-2 до 10 •IO7 Гц представлена в Приложении А.

2. Государственный первичный эталон
  • 2.1.  Государственный первичный специальный эталон ГЭТ 61-2022 предназначен для воспроизведения и хранения единицы УФС между двумя электрическими напряжениями в диапазоне частот от 1J0-2 до 104O7 Гц и передачи единицы при помощи разрядных рабочих эталонов средствам измерений.

  • 2.2.  В состав Государственного первичного специального эталона входят:

канал воспроизведения УФС между двумя электрическими напряжениями на частоте 1 кГц. В состав канала входит калибратор фазы Clarke-Hess 5600, измеритель разности фаз Ф2-34 и измеритель разности фаз Ф2-41;

канал воспроизведения УФС между двумя электрическими напряжениями на частотах 1OO кГц, 1 МГц, 1O МГц, 2O МГц и 1OO МГц. В состав канала входят калибратор фазы Clarke-Hess 56OO, генератор сигналов произвольной формы Keysight 33622А, калибратор фазы Н6-2, преобразователь частоты ПЧД-01, измеритель разности фаз Ф2-34, измеритель разности фаз Ф2-41;

канал воспроизведения УФС между двумя электрическими напряжениями на частоте O,O1 Гц. В состав канала входят генератор сигналов произвольной формы Keysight 33622А, осциллограф цифровой запоминающий GDS-71102B и частотомер электронно-счетный CNT-90.

В качестве опорных частот 5 и 1O МГц с нестабильностью частоты ±540-10 (относительные безразмерные единицы) в эталоне использован сигнал, поступающий от стандарта частоты рубидиевого FS725.

  • 2.3.  Диапазон значений УФС между двумя электрическими напряжениями, воспроизводимых эталоном, составляет от O до 36O°.

  • 2.4.  Государственный первичный специальный эталон обеспечивает воспроизведение единицы УФС между двумя электрическими напряжениями в диапазоне частот от Г10-2 до 10 •IO7 Гц с метрологическими характеристиками, приведенными в таблице 1.

Таблица 1 - Метрологические характеристики ГЭТ 61-2022

Частота

(F)

Диапазон УФС, °

Случайная погрешность -СКО результата измерений (S), °

Неисключенная систематическая погрешность

(0), °

0,01 Гц

0 - 360

0,003

0,003

1 кГц

0 - 360

0,001

0,002

100 кГц

0 - 360

0,002

0,002

1 МГц

0 - 360

0,002

0,002

10 МГц

0 - 360

0,004

0,003

20 МГц

0 - 360

0,008

0,010

100 МГц

0 - 360

0,060

0,300

Таблица 2 - Неопределенности воспроизведения единицы угла фазового сдвига

Частота

(F)

Стандартная неопределенность по типу А uA,

О

Стандартная неопределенность по типу В uB О

Суммарная стандартная неопределенность uC ,

О

Расширенная неопределенность up = К ис ,

О

0,01 Гц

0,003

1,5740-3

3,38640-3

6,77240-3

1 кГц

0,001

1,0540-3

1,451-10-3

2,90240-3

100 кГц

0,002

1,0540-3

2,28940-3

4,51840-3

1 МГц

0,002

1,0540-3

2,28940-3

4,51840-3

10 МГц

0,004

1,5740-3

4,29740-3

8,59440-3

20 МГц

0,008

5,2540-3

9,56940-3

19,13840-3

100 МГц

0,06

0,14

0,16

0,32

Примечание: К - коэффициент охвата. К= 2 при доверительной вероятности Р = 0,95

  • 2.5. Государственный первичный специальный эталон применяют для передачи единицы УФС методом сличения с помощью компаратора вторичным эталонам, рабочим эталонам первого и второго разряда - калибраторам фазы и методом прямых измерений - рабочим эталонам первого разряда -измерителям УФС и уровней входных сигналов (ивх).

Расширенная неопределенность измерений при передаче единицы УФС рабочим эталонам первого разряда - калибраторам фазы для уровня доверия 0,95 в диапазоне частот от V10-2 до 10407 Гц находится в пределах от 0,001 до 0,009°.

Расширенная неопределенность измерений при передаче единицы УФС рабочим эталонам первого разряда - измерителям УФС и уровней входных сигналов для уровня доверия 0,95 в диапазоне частот от 1 до 10•IO7 Гц находится в пределах от 0,001 до 0,006°.

  • 2.6. Для обеспечения воспроизведения единицы УФС с указанной точностью должны быть соблюдены правила содержания и применения эталона.

3. Вторичные эталоны
  • 3.1.  В качестве вторичного эталона применяют комплекс технических средств, обеспечивающих воспроизведение, хранение и передачу единицы УФС от 0 до 360° в диапазоне частот от 140-2 до 2407 Гц.

  • 3.2. Вторичный эталон воспроизводит и хранит единицу УФС со следующими показателями точности:

неисключенная систематическая погрешность 0 не более:

на частоте 0,01 Гц 0,005°;

в диапазоне частот от 1 кГц до 100 кГц 0,003°;

на частоте 1 МГц 0,005°;

на частоте 10 МГц 0,01°;

на частоте 20 МГц 0,05°;

случайная погрешность (СКО результата измерений при воспроизведении единицы УФС для 10 независимых наблюдений) S, не более:

на частоте 0,01 Гц 0,01°;

в диапазоне частот от 1 кГц до 100 кГц 0,005°;

на частоте 1 МГц 0,01°;

на частоте 10 МГц 0,02°;

на частоте 20 МГц 0,08°.

  • 3.3.  Для обеспечения воспроизведения единицы УФС с указанной точностью должны быть соблюдены правила содержания и применения эталона.

  • 3.4.  Вторичный эталон применяют для передачи единицы УФС к рабочим эталонам первого разряда калибраторам фазы методом сличения при помощи компаратора и измерителям УФС методом прямых измерений.

  • 4. Рабочие эталоны

4.1. Рабочие эталоны первого разряда
  • 4.1.1. В качестве рабочих эталонов первого разряда применяют калибраторы фазы, а также измерители УФС и уровней входных сигналов (ивх в диапазоне от 2 мВ до 5 В).

  • 4.1.2. Значения пределов допускаемых абсолютных погрешностей калибраторов фазы лежат в диапазоне от 0,03 до 0,5° в диапазоне частот от 540 -1 до 10407 Гц.

  • 4.1.3. Значения пределов допускаемых абсолютных погрешностей измерителей УФС и уровней входных сигналов лежат в диапазоне от 0,05 до 1,1° в диапазоне частот от 1 до 10•IO7 Гц.

  • 4.1.4. Соотношение пределов допускаемых абсолютных погрешностей рабочих эталонов первого и второго разрядов должно быть не более 1/2.

  • 4.1.5. Рабочие эталоны первого разряда применяют для передачи единицы УФС рабочим эталонам второго разряда (измерителям УФС и уровней входных сигналов, калибраторам фазы) и средствам измерений (измерителям УФС, средствам измерений, имеющим функцию измерения УФС, генераторам, имеющим функцию воспроизведения УФС) методом прямых измерений.

Зависимости погрешностей рабочих эталонов первого разряда от частоты приведены в таблицах Б1, Б2 Приложения Б.

4.2. Рабочие эталоны второго разряда
  • 4.2.1. В качестве рабочих эталонов второго разряда применяют измерители УФС и уровней входных сигналов, а также калибраторы фазы.

  • 4.2.2. Значения пределов допускаемых абсолютных погрешностей измерителей УФС и уровней входных сигналов (UBX в диапазоне от 2 мВ до 630 В) лежат в диапазоне от 0,1 до 2° в диапазоне частот от 540 -1 до 2407 Гц.

  • 4.2.3. Значения пределов допускаемых абсолютных погрешностей калибраторов фазы лежат в диапазоне от 0,1 до 1° в диапазоне частот от V10-2 до 2405 Гц.

  • 4.2.4. Соотношение пределов допускаемых абсолютных погрешностей рабочих эталонов второго разряда и средств измерений должно быть не более 1/3.

  • 4.2.5. Рабочие эталоны второго разряда применяют для поверки (калибровки) средств измерений - измерителей УФС, средств измерений, имеющих функцию измерения УФС, двухканальных генераторов, имеющих функцию воспроизведения УФС, фазовых компараторов, фазовращателей методом прямых измерений.

  • 4.2.6. Зависимости погрешностей рабочих эталонов второго разряда от частоты приведены в таблицах Б3, Б4 Приложения Б.

5. Средства измерений
  • 5.1. В качестве средств измерений применяют измерители УФС, средства измерений, имеющие функцию измерения УФС, двухканальные генераторы, имеющие функцию воспроизведения УФС, фазовые компараторы, фазовращатели.

  • 5.2. Значения пределов допускаемых абсолютных погрешностей измерителей УФС лежат в диапазоне от 0,03 до 12° в диапазоне частот от 540 -1 до 10407 Гц.

  • 5.3. Значения пределов допускаемых абсолютных погрешностей двухканальных генераторов, имеющие функцию воспроизведения УФС лежат в диапазоне от 0,1 до 5° в диапазоне частот 20 до 10 •IO7 Гц.

  • 5.4. Значения пределов допускаемых абсолютных погрешностей фазовых компараторов и фазовращателей лежат в диапазоне от 0,2 до 2° в диапазоне частот V10-2 до 2405 Гц.

ПРИЛОЖЕНИЕ Б

Таблица Б1 - Метрологические характеристики рабочих эталонов первого разряда (калибраторов фазы)

Частота (F)

Диапазон

УФС, °

Пределы допускаемой абсолютной погрешности,°

0,5 Гц

0 - 360

0,20

1 кГц

0,03

100 кГц

0,05

1 МГц

0,10

10 МГц

0,30

20 МГц

0,30

100 МГц

0,50

Таблица Б2 - Метрологические характеристики рабочих эталонов первого разряда (измерители УФС и уровней входных сигналов)

Частота (F)

Диапазон

УФС, °

Пределы допускаемой абсолютной погрешности,°

1 Гц

0 - 360

0,05

1 кГц

0,07

100 кГц

0,09

1 МГц

0,20

10 МГц

0,50

20 МГц

0,50

100 МГц

1,10

Таблица Б3 - Метрологические характеристики рабочих эталонов второго разряда (калибраторов фазы)

Частота (F)

Диапазон

УФС, °

Пределы допускаемой абсолютной погрешности,°

0,01 Гц

0 - 360

0,50

1 кГц

0,10

10 кГц

0,20

100 кГц

0,70

200 кГц

1,00

Таблица Б4 - Метрологические характеристики рабочих эталонов второго разряда (измерители УФС и уровней входных сигналов)

Частота (F)

Диапазон

УФС, °

Пределы допускаемой абсолютной погрешности,°

0,5 Гц

0 - 360

0,60

1 кГц

0,10

100 кГц

0,11

1 МГц

0,50

10 МГц

1,10

20 МГц

2,00

Примечание: Допускается использовать аппроксимацию пределов допускаемой абсолютной погрешности от частоты для отличных от указанных в Приложении Б частот.
