ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «28» февраля 2023 г. № 434

Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» февраля 2023 г. № 434

Лист № 1 Регистрационный № 75138-19                                          Всего листов 12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики газа микротермальные СМТ

Счетчики газа микротермальные СМТ предназначены для прямых измерений объема воздуха или природного газа по ГОСТ 5542-2022 в единицах объёма, приведённого к стандартным условиям (температура плюс 20 °С, давление 101,3 кПа).

Принцип действия счетчиков газа микротермальных СМТ основан на измерении смещения градиента температуры нагретого участка чувствительного элемента измерительного модуля, расположенного в потоке измеряемой среды. Смещение градиента температуры зависит от массового расхода природного газа и его теплофизических свойств, таких как теплопроводность, теплоемкость и плотность. Расчет объемного расхода осуществляется с помощью специальной корректирующей функции - К-фактора, вычисление которого производится микроконтроллером модуля. Алгоритм вычисления К-фактора представляет собой аналитическую модель, основанную на тепловых свойствах газов, которая позволяет определить значения параметров измеряемого газа - плотность, теплоемкость и теплопроводность, через аналогичные параметры опорного газа, в качестве которого используется воздух.

Счетчики газа микротермальные СМТ состоят из измерителя расхода газа и электронного отсчетного устройства, объединенных в единую конструкцию. В состав электронного отсчетного устройства входят плата микроконтроллера с установленным на ней цифровым индикаторным табло, оптический канал передачи данных и литиевые батареи для питания электронного блока. В состав измерителя расхода газа входят герметичный корпус и установленный в нём измерительный модуль, в котором реализован алгоритм измерения объемного расхода, приведенного к стандартным условиям, а также конструкционные элементы защиты от внешних несанкционированных воздействий.

Счетчики газа микротермальные СМТ выпускаются в следующих типоразмерах: G4, G6, G10, G16, G25, G40, G65, G100 которые отличаются диапазоном измерений объемного расхода газа, приведенного к стандартным условиям.

Счетчики газа микротермальные СМТ выпускаются в следующих исполнениях: СМТ-А, СМТ-Смарт, СМТ-Смарт-К, СМТ-Смарт-ДКЗ, СМТ-Комплекс, СМТ-Комплекс-К, СМТ-Комплекс-ДКЗ, которые отличаются функциональными возможностями и габаритными размерами.

Счетчики газа микротермальные СМТ могут выпускаться в модификации У, которая отличается повышенной точностью.

Счетчики газа микротермальные СМТ в исполнении СМТ-А выпускаются типоразмеров G4, G6, G10 и имеют оптический интерфейс или BlueTooth.

Счетчики газа микротермальные СМТ в исполнении СМТ-Смарт выпускаются типоразмеров G4, G6, G10 и имеют оптический интерфейс, встроенный модем связи GPRS либо NBIoT.

Счетчики газа микротермальные СМТ в исполнении СМТ-Смарт-К выпускаются типоразмеров G4, G6, G10 и имеют оптический интерфейс, встроенный модем связи GPRS либо NBIoT, встроенный запорный клапан.

Счетчики газа микротермальные СМТ в исполнении СМТ-Смарт-ДКЗ выпускаются типоразмеров G4, G6, G10 и имеют оптический интерфейс, встроенный модем связи GPRS либо NBIoT, внешний интерфейс для подключения датчиков контроля загазованности помещения, встроенный запорный клапан.

Счетчики газа микротермальные СМТ в исполнении СМТ-Комплекс выпускаются типоразмеров G4, G6, G10, G16, G25, G40, G65, G100 и имеют оптический интерфейс, внешний интерфейс RS485, встроенный модем связи GPRS либо NBIoT

Счетчики газа микротермальные СМТ в исполнении СМТ-Комплекс-К выпускаются типоразмеров G4, G6, G10, G16, G25 и имеют оптический интерфейс, внешний интерфейс RS485, встроенный модем связи GPRS либо NBIoT, встроенный запорный клапан.

Счетчики газа микротермальные СМТ в исполнении СМТ-Комплекс-ДКЗ выпускаются типоразмеров G4, G6, G10, G16, G25 и имеют оптический интерфейс, внешний интерфейс RS485, встроенный модем связи GPRS либо NBIoT, внешний интерфейс для подключения датчиков контроля загазованности помещения, встроенный запорный клапан.

Встроенный запорный клапан предназначен для перекрытия потока газа через счетчик газа микротермальный СМТ. Встроенный запорный клапан управляется от датчиков контроля загазованности, внутренних команд или дистанционно.

Счетчики газа микротермальные СМТ в исполнении СМТ-Смарт, СМТ-Смарт-К, СМТ-Смарт-ДКЗ могут выпускаться в модификации В, которая отличается наличием внешней антенны встроенного модема и отсутствием встроенной.

Счетчики газа микротермальные СМТ имеют архивы часового и суточного потребления газа, архивы событий и изменений.

Структура условного обозначения счетчиков газа микротермальных СМТ:

СМТ-[1]-[2] G[3]-[4]-[5]-[6] где:

• [1] - исполнение А, Смарт, Комплекс;

• [2] - модификация: К - со встроенным запорным клапаном, ДК3 - со встроенным запорным клапаном и интерфейсом для подключения датчиков контроля загазованности помещения;

• [3] - типоразмер: G4, G6, G10, G16, G25, G40, G65, G100;

• [4] - У - повышенная точность;

• [5] - 2 - специальное исполнение присоединительных фланцев;

• [6] - В - внешняя антенна.

Общий вид счетчиков газа микротермальных СМТ представлен на рисунках 1-10.

Схема пломбировки от несанкционированного доступа, обозначения места нанесения знака поверки представлены на рисунках 11, 12. Пломбировку счетчиков газа микротермальных СМТ в исполнениях СМТ-А, СМТ-Смарт, СМТ-Смарт-К, СМТ-Смарт-ДКЗ при первичной поверке осуществляют нанесением знака поверки давлением клейма на специальной мастике в чашке винта крепления корпуса электронного отсчетного устройства. Пломбировку счетчиков газа микротермальных СМТ в исполнениях СМТ-Комплекс, СМТ-Комплекс-К, СМТ-Комплекс-ДКЗ при первичной поверке осуществляют нанесением знака поверки давлением клейма на специальной мастике в чашке винта крепления корпуса электронного отсчетного устройства и давлением клейма на навесной свинцовой пломбе. Пломбировку при периодической поверке осуществляют нанесением знака поверки в виде наклейки или давлением клейма на специальной мастике в чашке винта крепления или давлением клейма на навесной свинцовой пломбе.

Заводской номер, состоящий из арабских цифр, наносится на маркировочную наклейку методом печати на боковой части электронного отсчетного устройства. Место нанесения заводского номера и знака поверки представлено на рисунке 13.

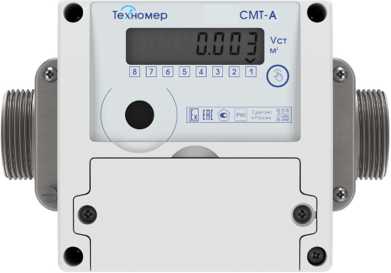

Рисунок 1 - Общий вид счетчиков газа микротермальных СМТ-А G4, СМТ-А G6

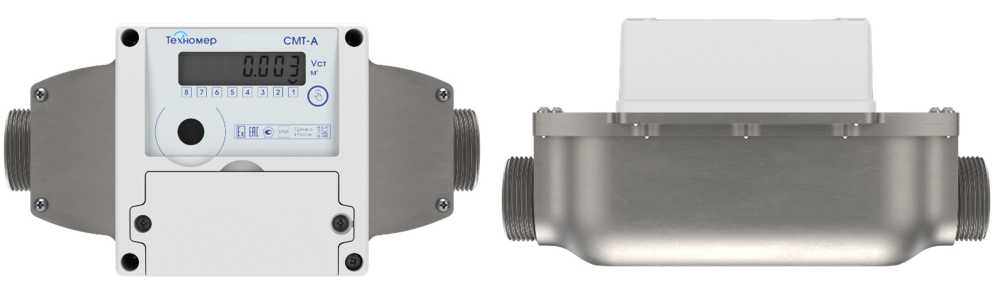

Рисунок 2 - Общий вид счетчика газа микротермального СМТ-А G10

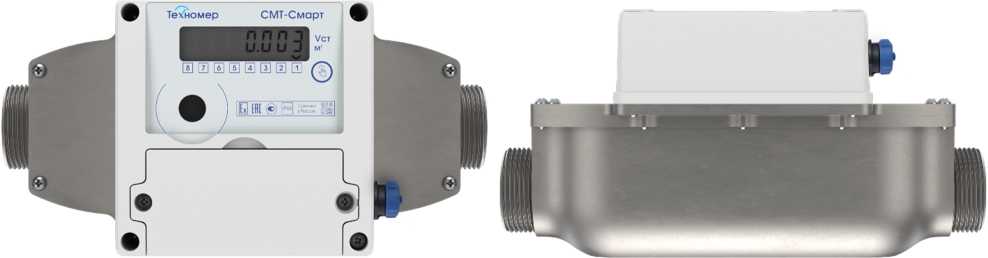

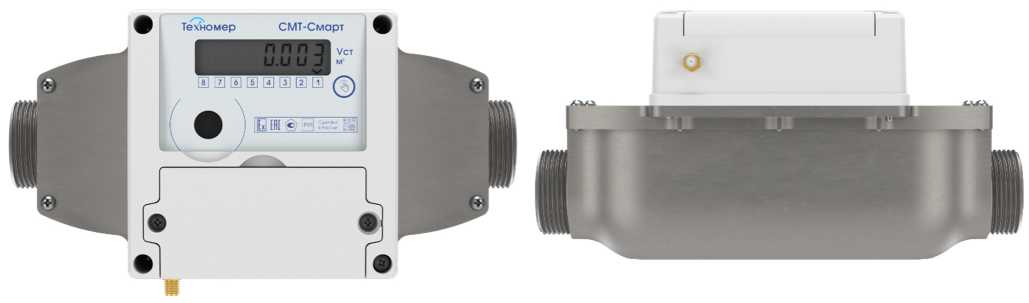

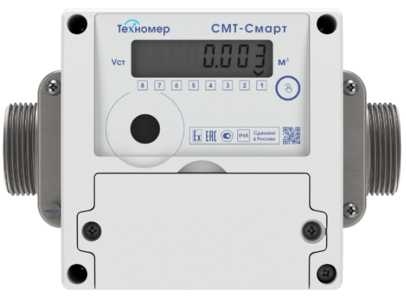

Рисунок 3 - Общий вид счетчиков газа микротермальных СМТ-Смарт G4, СМТ-Смарт G6

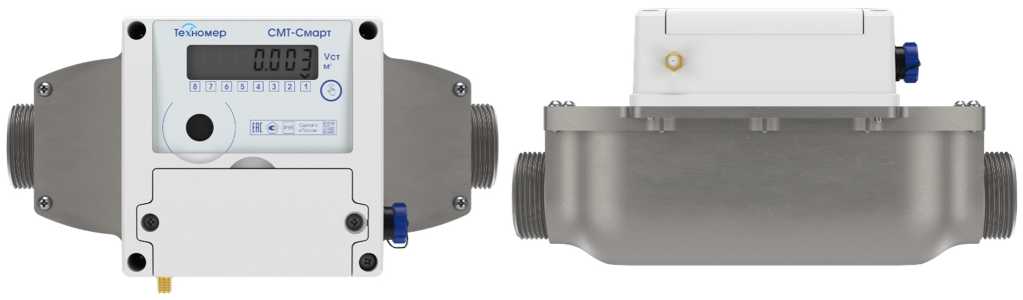

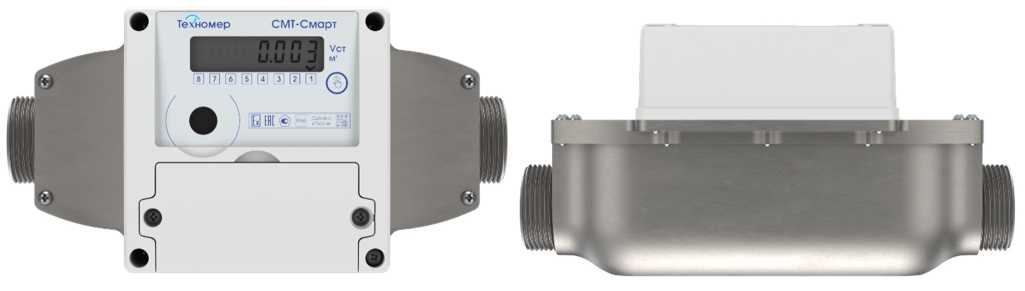

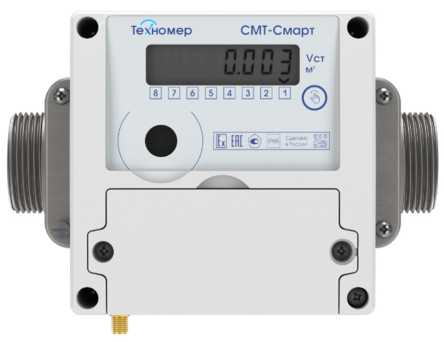

Рисунок 4 - Общий вид счетчиков газа микротермальных СМТ-Смарт G4-B, СМТ-Смарт G6-B

Рисунок 5 - Общий вид счетчиков газа микротермальных

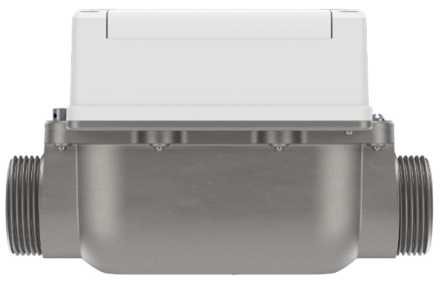

СМТ-Смарт-GIO, СМТ-Смарт-К-(.т4. СМТ-Смарт-К-Ст6. СМТ-Смарт-K-GIO

Рисунок 6 - Общий вид счетчиков газа микротермальных

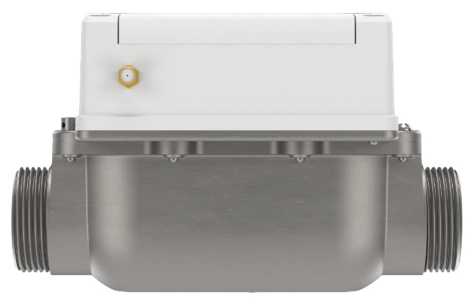

СМТ-Смарт-GIO-B, СМТ-Смарт-К-(.т4-В. СМТ-Смарт-К-Ст6-В. СМТ-Смарт-К- G10-B

Рисунок 7 - Общий вид счетчиков газа микротермальных СМТ-Смарт-ДКЗ-С4, СМТ-Смарт-ДКЗ-С6, СМТ-Смарт-ДКЗ-Gl0

Рисунок 8 - Общий вид счетчиков газа микротермальных СМТ-Смарт-ДКЗ-С4-В, СМТ-Смарт-ДКЗ-С6-В, СМТ-Смарт-ДКЗ-Gl0-В

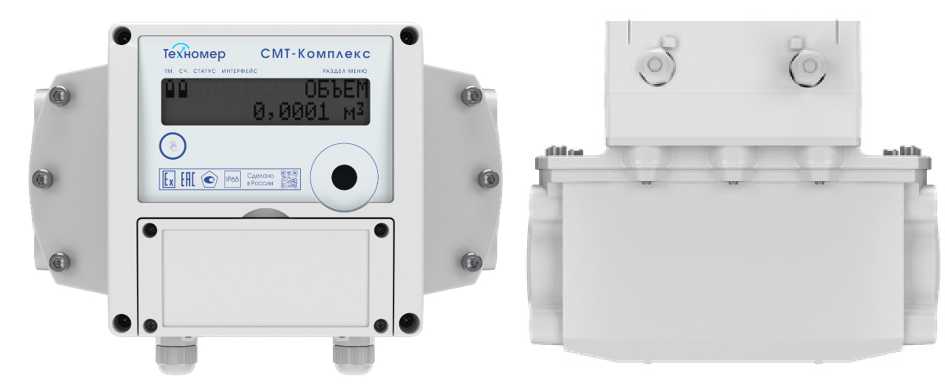

Рисунок 9 - Общий вид счетчиков газа микротермальных СМТ-Комплекс-С4, СМТ-Комплекс-G6, СМТ-Комплекс-GlO, СМТ-Комплекс-СЖ СМТ-1<омпле1<с-Ст25. СМТ Компле1<с-1<-Ст4.

СМТ Комплекс-К-СИл СМТ Комплекс-К-GlO, СМТ Комплекс-К-СЖ СМТ Комплекс-К-С25, СМТ-Комплекс-ДКЗ-С4, СМТ-Комплекс-ДКЗ-С6,

СМТ-Комплекс-ДКЗ-GlO, СМТ-Комплекс-ДКЗ-С16, СМТ-Комплекс-ДКЗ-С25

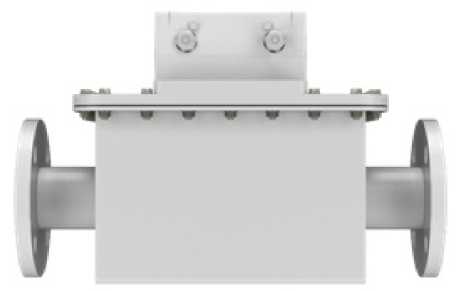

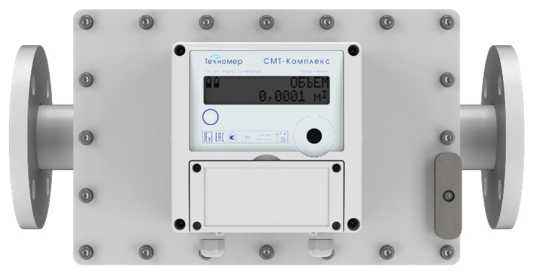

Рисунок 10 - Общий вид счетчиков газа микротермальных СМТ-Комплекс-С40, СМТ-Комплекс-С65, САГТ-Комплекс-СИСЮ. СМТ-Комплекс-С40-2

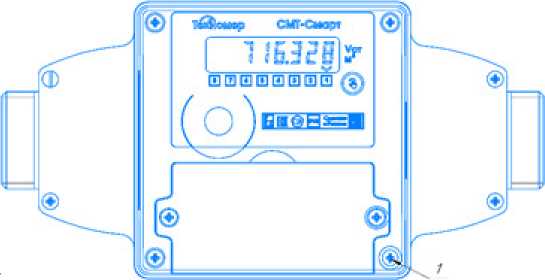

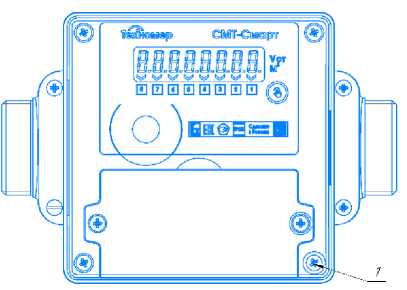

Рисунок 11 - Схема пломбировки от несанкционированного доступа исполнений СМТ-А. СМТ-Смарт. СМТ-Смарт-К. СМТ-Смарт-ДКЗ (1 - места нанесения знака поверки)

Исполнение СМТ-Комплекс.

СМТ-Комплекс-К. СМТ-Комплекс-ДКЗ типоразмеров С4 - С25

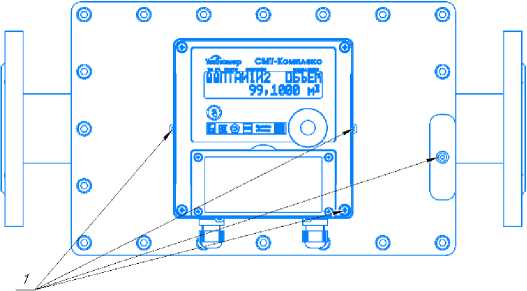

Рисунок 12 - Схема пломбировки от несанкционированного доступа исполнения СМТ-Комплекс (1 - места нанесения знака поверки)

Знак утверждения типа

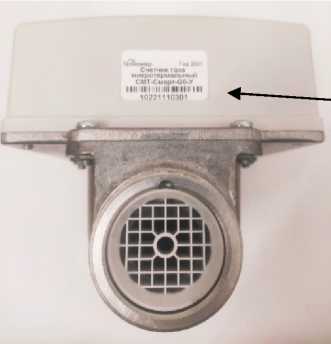

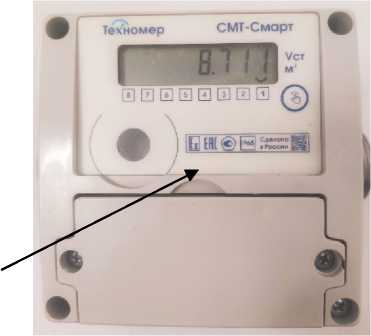

Рисунок 13 - Место нанесения заводского номера и знака утверждения типа

Встроенное программное обеспечение имеет программную и физическую защиту от непреднамеренных и преднамеренных изменений.

Команды и данные, введенные через интерфейс пользователя (клавиатура) и/или через интерфейс связи, не оказывают влияния на метрологически значимую часть программного обеспечения. Доступ к настройке параметров, влияющих на метрологические характеристики, возможен только при открытом «калибровочном замке». «Калибровочный замок» - кнопка на электронной плате счетчика, доступ к которой возможен только при нарушении пломбы поверителя. Открытие и закрытие «калибровочного замка» фиксируется записью в архиве счетчика газа микротермального СМТ. После изменения значений, относящихся к калибровочным настройкам, «калибровочный замок» закрывается нажатием кнопки или автоматически через два часа. Изменение значений фиксируется в архиве. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1- Идентификационные данные программного обеспечения

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на корпус электронного блока методом, принятым у изготовителя, и по центру титульных листов паспорта и руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность средства измерений

приведены в разделе 2.5 руководства по эксплуатации ТМР.407282.002-01 РЭ, ТМР.407282.002-02 РЭ, ТМР.407282.002-03 РЭ, ТМР.407282.002-04 РЭ, ТМР.407282.002-05 РЭ, ТМР.407282.002-06 РЭ, ТМР.407282.002-07 РЭ.

ГОСТ 2939-63 Газы. Условия для определения объема;

ГОСТ 5542-2022 Газ природный промышленного и коммунально-бытового назначения. Технические условия;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;

ТМР.407282.002 ТУ. Счетчики газа микротермальные СМТ. Технические условия.

Общество с ограниченной ответственностью «Техномер» (ООО «Техномер») ИНН5243026514

Адрес: 607220, г. Арзамас, Нижегородская обл., ул. Калинина, д. 68 Телефон:(83147) 7-66-74, факс (83147) 7-66-74

E-mail: info@tehnomer.ru

Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)

Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, корп. 5, оф. 7 Телефон: (843) 214-20-98, факс: (843) 227-40-10

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311229.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «28» февраля 2023 г. № 434

Лист № 1 Регистрационный №17011-15 Всего листов 12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы аэродромные метеорологические информационно-измерительные АМИС-РФ

Системы аэродромные метеорологические информационно-измерительные АМИС-РФ (далее - системы АМИС-РФ) предназначены для автоматических измерений метеорологических параметров: температуры воздуха, температуры почвы, относительной влажности воздуха, скорости и направления воздушного потока, атмосферного давления, метеорологической оптической дальности, высоты нижней границы облаков, количества атмосферных осадков.

Принцип действия систем АМИС-РФ основан на измерении первичными измерительными преобразователями метеорологических параметров. Измеренные значения преобразуются в цифровой код измерительными преобразователями (контроллерами) и передаются по линиям связи и (или) радиоканалам в центральное устройство. В центральном устройстве результаты измерений обрабатываются, отображаются на дисплее оператора, регистрируются, архивируются (с возможностью печати табличных и графических материалов за весь срок хранения) и автоматически формируются метеорологические сообщения.

Конструктивно системы АМИС-РФ выполнены по модульному принципу и состоят из модуля измерительного, модуля преобразователей измерительных, модуля центрального устройства, линий связи и вспомогательного оборудования.

Модуль измерительный состоит из первичных измерительных преобразователей метеорологических параметров (далее - ПИП) и вспомогательного оборудования.

Модуль преобразователей измерительных состоит из преобразователей измерительных (контроллеров) и линий связи. С помощью линий связи к центральному устройству подключаются ПИП, образуя измерительный канал (далее - ИК). ПИП, используемые для измерения физических величин, размещаются по схемам, приведенным в эксплуатационной документации. Наименования измерительных каналов и первичных измерительных преобразователей систем АМИС-РФ приведены в таблице 1.

Модуль центрального устройства состоит из ПИП атмосферного давления, ПЭВМ, устройств передачи данных, автономного программного обеспечения (ПО «АМИС-РФ») и вспомогательного коммуникационного оборудования. Компоненты центрального устройства установлены в телекоммуникационный шкаф и размещены в помещении служб метеорологического обеспечения. Модуль центрального устройства также может быть выполнен в компактном виде и размещаться в защитном боксе.

Таблица 1 - Наименования измерительных каналов систем АМИС-РФ

Системы АМИС-РФ выпускаются с различным количеством ИК. Количество ИК конкретной системы АМИС-РФ указывается в ее формуляре.

Системы АМИС-РФ работают круглосуточно, имеют последовательные интерфейсы RS-232, RS-485. Дистанция подключения первичных измерительных преобразователей при использовании модемов составляет 10 км.

Общий вид систем АМИС-РФ представлен на рисунке 1.

Нанесение знака поверки на систему АМИС-РФ не предусмотрено. Заводской номер, состоящий из 4 арабских цифр, наносится на корпус системы АМИС-РФ в виде наклейки. Места нанесения заводского номера и знака утверждения типа на корпус систем АМИС-РФ представлены на рисунке 2.

Пломбировка не предусмотрена, для защиты систем АМИС-РФ от несанкционированного доступа применяются замки. Схема расположения замков представлена на рисунке 2.

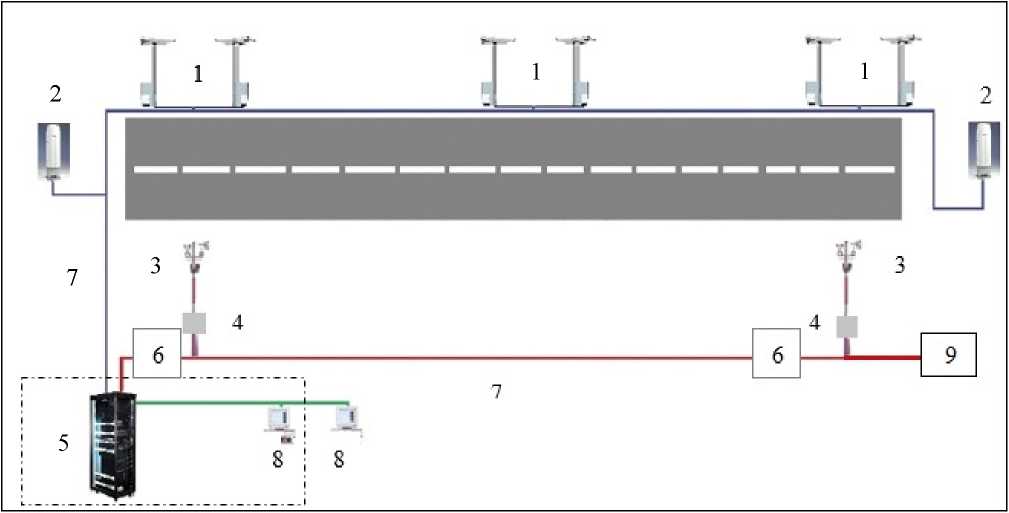

Рисунок 1 - Общий вид систем АМИС-РФ с указанием ПИП:

1 - ПИП метеорологической оптической дальности;

2 - 1И1 высоты нижней границы облаков; 3 - 1И1 скорости и направления воздушного потока; 4 - ПИП температуры и влажности воздуха, количества осадков, температуры почвы; 5 - центральное устройство с ПИП атмосферного давления и ЭВМ;

6 - модули преобразователей измерительных;

7 - линии связи; 8 - устройства отображения; 9 - автономные блоки: комплексы метеорологические с анемометрами акустическими МК-15, термогигробарометры автоматизированные ТГБА-1

2

1

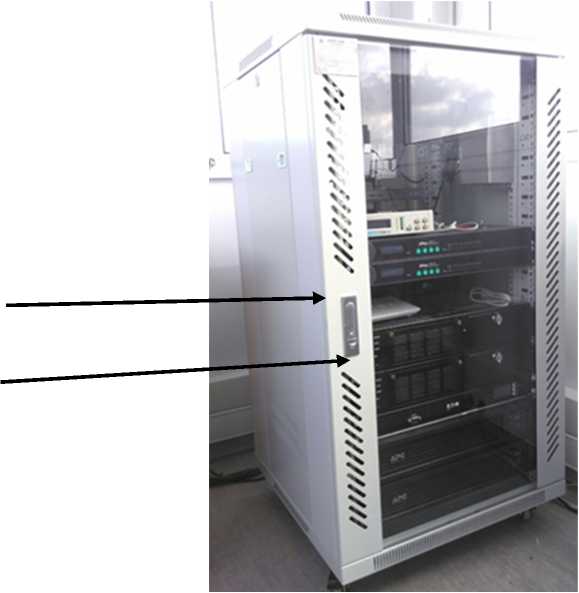

Рисунок 2 - Схема расположения замков на системе АМИС-РФ

1 - Замки на корпусе;

2 - Места нанесения заводского номера и знака утверждения типа

Системы АМИС-РФ имеют программное обеспечение (далее - ПО), состоящие из встроенного ПО «АРМ АМИС-РФ».

Встроенное ПО «АРМ АМИС-РФ» установлено в центральном устройстве системы и обеспечивает сбор, обработку, анализ, отображение, архивирование результатов измерений, расчеты дополнительных параметров, таких как точка росы, боковая скорость ветра, тенденция атмосферного давления и др., создание и передачу метеорологических сообщений, самопроверку систем. Встроенное ПО «АРМ АМИС-РФ» состоит из единого программного модуля.

Уровень защиты программного обеспечения - «средний» в соответствии с Р 50.2.077-2014.

Влияние ПО учтено при нормировании метрологических характеристик.

Таблица 2 - Идентификационные данные программного обеспечения

Лист № 5

Всего листов 12 Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

фотохимическим способом, тиснением или другими способами нанесения маркировки на корпус центрального устройства, а также типографским способом на титульный лист Руководства по эксплуатации ЛАЯА.416311.001 РЭ.

Таблица 5 - Комплектность системы АМИС-РФ

Сведения о методиках (методах) измерений приведены в главе 1 «Описание и работа системы» Руководства по эксплуатации ЛАЯА.416311.001 РЭ.

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

Государственная поверочная схема для средств измерений скорости воздушного потока, утвержденная приказом Росстандарта от 25 ноября 2019 г.№ 2815;

ГОСТ 8.558-2009. Государственная поверочная схема для средств измерений температуры;

Государственная поверочная схема для средств измерений влажности газов и температуры конденсации углеводородов, утвержденная приказом Росстандарта от 15 декабря 2021 г. № 2885;

Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10’¹ - V10⁷ Па, утвержденная приказом Росстандарта от 6 декабря 2019 г.№ 2900;

Технические условия ЛАЯА.416311.001 ТУ «Системы аэродромные метеорологические информационно-измерительные АМИС-РФ».

Общество с ограниченно ответственностью «Институт геофизического приборостроения» (ООО «ИГП»)

ИНН 7802015068

Адрес юридического лица: 194223, г. Санкт-Петербург, ул. Курчатова, д. 10, лит. Ц, эт. 2, ком. 32

Адрес места осуществления деятельности: 194223, г. Санкт-Петербург, ул. Курчатова, д. 10, лит. Ц

Web-сайт: www.igptech.ru

E-mail: igp@igp.spb.ru

Телефон (факс): (812) 297-01-02

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

28 февраля 2023 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их

на средства измерений, находящиеся в эксплуатации.

• 4. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденнщ^_цршсазсш—_^111ш1схерс1ва—лромышленности и торговли Российской Фе/ ерацмии^т^^павтувта^ОЭ^^^ФРОб.¹

  ерацмтзт                  ©906.

  хранится в системе электронного документооборота

^{1                                        J}     хранится в системе электронного документооборота

• 5. Контроль за испол! ениеманаетояп^го^фиказа^тавляю

метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Заместитель Руководителя i

I
