Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «16» августа 2018 г. №1698

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы кислорода ГК

Назначение средства измерений

Газоанализаторы кислорода ГК (далее - газоанализаторы) предназначены для непрерывных дистанционных беспробоотборных измерений объемной доли кислорода в воздухе рабочей зоны.

Описание средства измерений

Принцип действия чувствительного элемента датчика основан на изменении ЭДС твердоэлектролитной гальванической ячейки в зависимости от парциального давления кислорода в окружающей датчик атмосфере.

Конструктивно газоанализатор состоит из датчика, измерительного блока и соединительной коробки (или соединительных втулок). Датчик газоанализатора имеет стальной корпус, на который намотан кабельный нагреватель, внутри него установлена термопара. В корпусе датчика размещена гальваническая ячейка и катализатор окисления водорода. Оболочка этого отделения образована стенками корпуса и двумя сетчатыми огнепреградителями. Пространство между корпусом и внешним защитным кожухом заполнено теплоизолятором. Сигнал с датчика по кабелю через соединительную коробку или соединительные втулки передается на измерительный блок. Внешний вид датчика газоанализатора представлен на рисунке 1.

Приказ Росстандарта №1698 от 16.08.2018, https://oei-analitika.ru

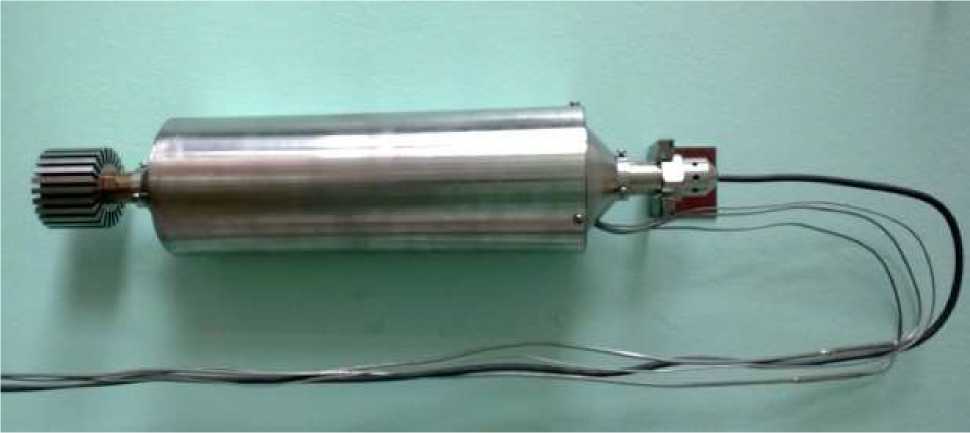

Рисунок 1 - Внешний вид датчика газоанализатора

Напряжение питания для нагревателя датчика подается с измерительного блока.

Измерительный блок состоит из корпуса в виде несущего каркаса с кожухом. Внутри корпуса установлены электронные платы. На лицевой панели имеется цифровой светодиодный индикатор, кнопки и переключатели управления. На задней панели установлены электрические разъемы и предохранители.

Газоанализатор выпускается в двух модификациях АРТН.421111.304 и АРТН 421111.304-01, отличающиеся метрологическими характеристиками, обусловленными наличием в своем составе датчиков кислорода АРТН.421111.304 и АРТН 421111.304-01 соответственно.

Внешний вид измерительного блока газоанализатора с указанием мест нанесения знака утверждения типа и пломбирования от несанкционированного доступа представлен на рисунках 2 и 3.

Приказ Росстандарта №1698 от 16.08.2018, https://oei-analitika.ru

CCW ■

[UNARY II4PU 3

.a'JHE

COM -

*ь» H!

■ ■ "•’«  11ГЦ,

,      1ПЭ11

"Ччкц „ p

4^^

Место нанесения знака утверждения типа

Пломбировка от несанкционированного доступа

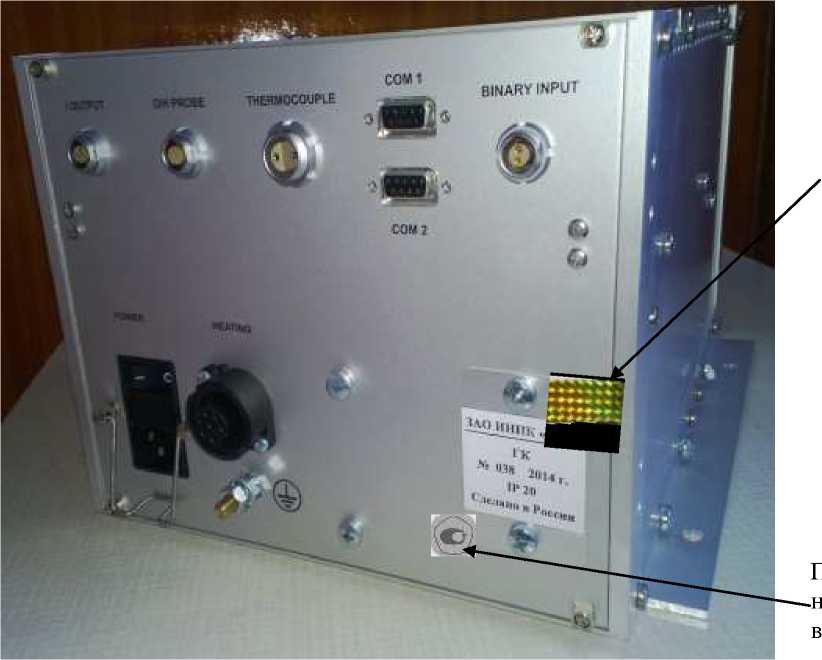

Рисунок 2 - Внешний вид измерительного блока газоанализатора. Вид сзади

Приказ Росстандарта №1698 от 16.08.2018, https://oei-analitika.ru

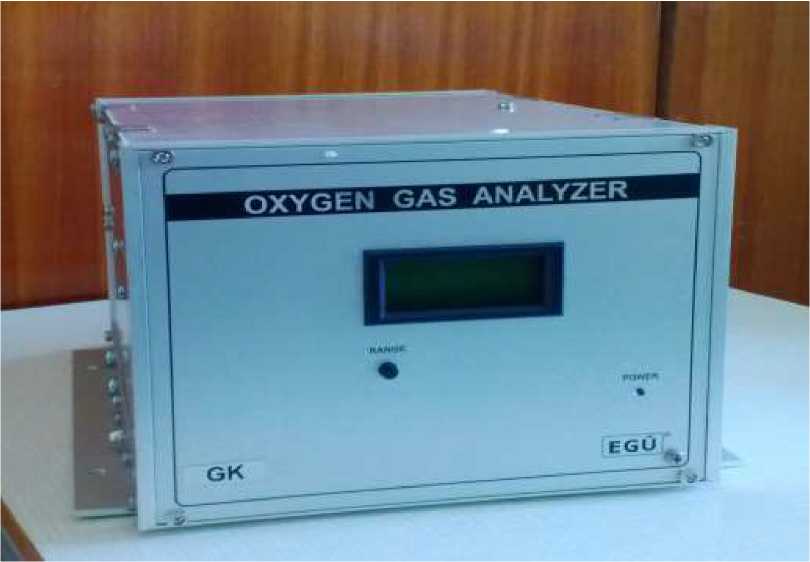

Рисунок 3 - Внешний вид измерительного блока газоанализатора. Вид спереди

Газоанализатор относится к взрывозащищенному электрооборудованию и предназначен для применения во взрывоопасных зонах. Датчик кислорода, входящий в состав газоанализатора, имеет взрывозащитное исполнение вида «е». Измерительный блок предназначен для использования вне взрывоопасной зоны.

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений объемной доли кислорода, %

от 0 до 25

Пределы допускаемой приведенной* погрешности измерений объёмной доли кислорода, %:

- модификация АРТН 421111.304

±12

- модификация АРТН 421111.304-01

±6

* Погрешность приведена к верхнему пределу измерений

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Время установления показаний, Т0,67, с, не более

120

Потребляемая мощность, ВА, не более

300

Габаритные размеры, мм, не более: - измерительного блока:

- ширина

280

- высота

180

- длина

350

- датчика кислородаб

- диаметр

110

- высота

510

Масса, кг, не более:

- измерительного блока

10

- датчика кислорода

5

Рабочие условия эксплуатации:

- датчика кислорода АРТН 421111.304:

- температура, °С

от +20 до +60

- давление, МПа

от 0,08 до 0,7

- относительная влажность, %

от 5 до 100

- датчика кислорода АРТН 421111.304-01:

- температура, °С

от +20 до +210

- давление, МПа

от 0,08 до 0,7

- относительная влажность, %

от 5 до 100

- измерительного блока:

- температура, °С

от +5 до +60

- относительная влажность, %

от 5 до 100

- давление, кПа

от 84 до 106,7

Продолжение таблицы 2

Наименование характеристики

Значение

Предельные рабочие условия эксплуатации:

- датчика кислорода АРТН 421111.304:

- температура, °С

250

- длительность, ч

24

- датчика кислорода АРТН 421111.304-01:

- температура, °С

250

- длительность, ч

72

Маркировка взрывозащиты:

- датчика кислорода

2Ехе11 (Н2) Х*

- соединительной коробки

2Ехе11 250 ОС

- соединительных втулок

2Ехе11 500 ос

* Знак «Х», стоящий после маркировки взрывозащиты датчика означает,

что концентрация водорода в измеряемой паровоздушной среде не должна превышать

0,1 % объемных

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации газоанализатора типографским способом и непосредственно на заднюю панель измерительного блока прибора методом шелкографии.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Газоанализатор кислорода ГК в составе:

АРТН.421111.304 или

АРТН.421111.304-01

1 шт.

- датчик кислорода (первичный измерительный преобразователь)

АРТН.421111.304 или

АРТН.421111.304-01

1 шт.*

- измерительный блок (вторичный измерительный преобразователь)

АРТН.421111.304

1 шт.

- соединительная коробка

(или комплект соединительных втулок)

АРТН.301 119.304

(Э091.6996-01.01.05.001 - 003)

1 шт.

- соединительные кабели

-

1 комплект

Паспорт

АРТН.421100.304 ПС

1 экз.

Руководство по эксплуатации

АРТН.421100.304 РЭ

1 экз.

* Исполнение датчика по согласованию с заказчиком.

Поверка

осуществляется по документу АРТН.421100.304 РЭ, раздел 4 «Методика поверки с изменением № 1», утверждённому ФГУП «ВНИИФТРИ» 25 октября 2017 г.

Основные средства поверки:

  • - ГСО-ПГС состава CAN;, регистрационный № 10253-2013;

  • - калибратор-измеритель унифицированных сигналов ИКСУ-200Ех, регистрационный № 24430-03.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых газоанализаторов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде наклейки.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к газоанализаторам кислорода ГК

ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

АРТН 421100.304 ТУ Газоанализатор кислорода ГК. Технические условия

Изготовитель

Акционерное общество Инвестиционная Научно-Производственная Компания «Русские Энергетические Технологии» (АО ИНПК «Русские Энергетические Технологии»)

ИНН 7722253853

Адрес: 111024, г. Москва, ул. Старообрядческая, д. 46 А

Телефон: (495) 234-74-46, 105-52-78, 234-75-71

Факс: (495) 234-74-46, 234-75-71

Web-сайт: www.retech.ru

Е-mail: ret@retech.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»

Адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево

Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий посёлок Менделеево, промзона ВНИИФТРИ, корпус 11

Телефон (факс): (495) 744-81-12

Web-сайт: www.vniiftri.ru

E-mail: office@vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
