Лист № 1 Регистрационный № 84219-21 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Генераторы высокочастотных сигналов «Г-7 НОВО ГСП-10»

Генераторы высокочастотных сигналов «Г-7 НОВО ГСП-10» (далее - генераторы) предназначены для формирования высокочастотных гармонических сигналов с нормированными значениями частоты и уровня мощности в диапазоне частот от 0,1 Гц до 13 ГГц.

Описание средства измерений

Принцип действия генераторов основан на синтезе синусоидального сигнала, синхронизированного с опорным стабильным по частоте внутренним или внешним задающим генератором.

Конструктивно генератор выполнен в виде моноблока. На корпусе генератора расположены:

- на передней панели SMA разъемы входа и выхода опорной частоты 10 МГц;

- на задней панели SMA разъемы основных выходов генератора - выхода высокочастотного сигнала в диапазоне от 58 МГц до 13 ГГц и выхода сигнала в диапазоне от 0,1 Гц до 58 МГц;

- розетка интерфейса micro USB;

- вилка соединителя для подключения блока питания 12 В постоянного тока.

Управление генератором обеспечивается с помощью устройства управления и отображения, в качестве которого (в комплект поставки генераторов не входит) используется персональный компьютер (далее - ПК). Установленные характеристики обеспечиваются по основным выходам генератора. На экран ПК выводится информация о текущих режимах работы генератора, содержащая сведения об установке параметров сигнала. Генераторы обеспечивают точную регулировку уровня выходной мощности в заданном диапазоне и эффективное подавление паразитных сигналов.

Системные требования к ПК:

- процессор Intel Core 2 DUO или более поздней версии с поддержкой SSE2, AMD Athlon x2 и выше; 2 ядра и выше; 1,8 ГГц и выше;

- 3 Гб и более оперативной памяти;

- 500 Мб свободного места на жестком диске;

- операционная система Windows™ 7, Windows™ 8 или Windows™ 10;

- наличие свободного USB порта.

Общий вид генератора приведен на рисунке 1. Вид передней панели генератора приведен на рисунке 2. Вид задней панели генератора с указанием мест пломбировки генератора от несанкционированного доступа приведен на рисунке 3. Вид верхней панели генератора с указанием полной информации о приборе приведен на рисунке 4.

место пломбирования от несанкционированного доступа

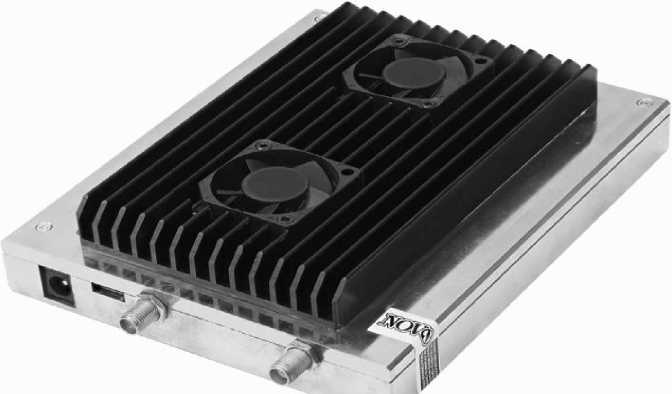

Рисунок 1 - Общий вид генератора

ди.

место нанесения знака утверждения типа

место нанесения знака поверки

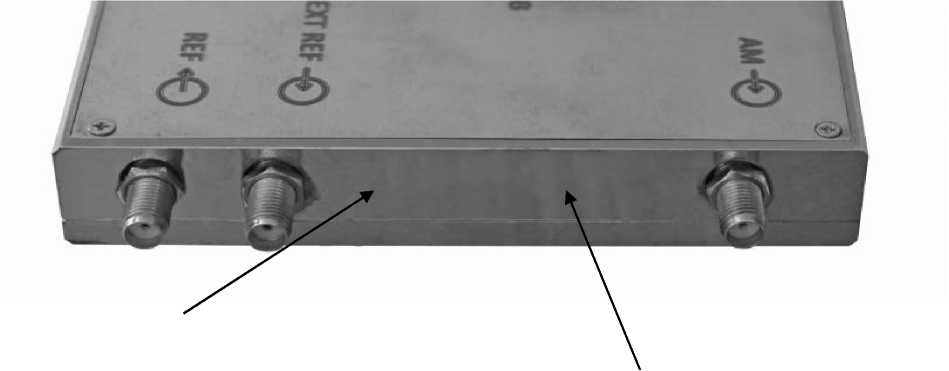

Рисунок 2 - Вид передней панели генератора

Рисунок 3 - Вид задней панели генератора

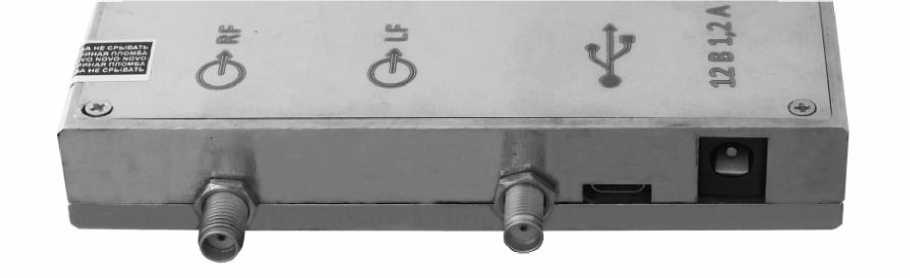

Рисунок 4 - Вид верхней панели генератора

На верхней панели генератора методом гравировки указаны: логотип компании изготовителя (NOVO), полное наименование изделия (генератор высокочастотных сигналов «Г-7 НОВО ГСП-10», номер ТУ, заводской номер, приведены обозначения входов и выходов прибора расположенных на передней и задней панелях.

Генераторы работают под управлением внешнего ПК, на котором установлено программное обеспечение «НОВО ГСП-10» (далее - ПО), которое управляет аппаратной частью, обрабатывает измерительную информацию, обрабатывает поступающие команды и выдает результат их исполнения, обеспечивает отображение результатов. ПО размещается на оптиче-ском/электронном носителе, поставляемом в комплекте поставки генератора.

ПО реализовано без выделения метрологически значимой части. Влияние ПО не приводит к выходу метрологических характеристик генераторов за пределы допускаемых значений.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 не устанавливается.

Таблица 1 - Идентификационные данные ПО

Таблица 2- Основные метрологические характеристики

Таблица 3 - Общие технические характеристики

наносится типографским способом на титульный лист руководства по эксплуатации НДАЕ.434811.001РЭ в правом верхнем углу и на переднюю панель генератора в средней части методом наклейки в соответствии с рисунком 2.

Комплектность средства измерений

Таблица 4 - Комплектность генератора

приведены разделе 2 «Использование по назначению» документа НДАЕ.434811.001РЭ «Генератор высокочастотных сигналов «Г-7 НОВО ГСП-10». Руководство по эксплуатации».

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

НДАЕ.434811.001ТУ Генератор высокочастотных сигналов «Г-7 НОВО ГСП-10». Технические условия.

Общество с ограниченной ответственностью «НОВО» (ООО «НОВО») Адрес: 141002, Московская обл., г. Мытищи, ул. Колпакова, д. 2, пом. 319 ИНН 5029196725

Телефон: (498)504-68-40/41/42/43/44

Web-сайт: www.novocom.ru

E-mail: novo@novocom.ru

Общество с ограниченной ответственностью «НОВО» (ООО «НОВО») Адрес: 141002, Московская обл., г. Мытищи, ул. Колпакова, д. 2, пом. 319 ИНН 5029196725

Телефон: (498)504-68-40/41/42/43/44

Web-сайт: www.novocom.ru

E-mail: novo@novocom.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., Солнечногорский р-н, г. Солнечногорск, р.п. Менделеево, промзона ФГУП «ВНИИФТРИ»

Телефон (факс): +7 (495) 526-63-00

Web-сайт: www.vniiftri.ru

Е-mail: office@vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» февраля 2023 г. № 356

Лист № 1 Регистрационный № 53874-13 Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы технико-программных средств повышенной надёжности

Комплексы технико-программных средств повышенной надёжности (далее -комплексы) предназначены для измерений силы и напряжения постоянного тока, сигналов от термопар (ТП) и термопреобразователей сопротивления (ТС), сопротивления резистивных датчиков; преобразования их в аналоговые сигналы стандартных диапазонов, размножения аналоговых сигналов, приема и обработки дискретных сигналов; обработки аналоговой и дискретной информации о состоянии технологического процесса в соответствии с заданными алгоритмами с целью формирования управляющих и регулирующих воздействий на технологический объект и контроля его работы.

Комплексы относятся к агрегатированным, проектно-компонуемым устройствам, построенным на базе:

• - функциональных блоков - дискретных, аналоговых и служебных, размещаемых в шкафах: аналоговые функциональные блоки - в шкафах токовых сигналов ШТС и в шкафах комбинированных ШСК, СК; все остальные виды функциональных блоков - в шкафах базовых ШБ и ШБ1; в каждом из шкафов имеются также источники вторичного электропитания, периферийные контроллеры (ПК);

• - концентратора (КЦ) для сбора и обработки данных, полученных от функциональных блоков, оперативного хранения и передачи информации на верхний уровень АСУ ТП;

• - шлюза для информационной стыковки комплекса с системами верхнего уровня.

Комплексы характеризуются повышенной безопасностью и надёжностью функционирования:

• - повышение безотказности достигается использованием резервирования на всех уровнях - на уровне блоков, шкафов, управляющих станций (концентраторов) и шлюзов, а также использованием дублированных сетей передачи информации и сигналов управления;

• - повышение ремонтопригодности достигается использованием развитых средств диагностики, реализованной «горячей» заменой отказавших блоков, поставляемым в комплекте набором стендов для автоматизированной проверки и отладки технических средств.

К основным измерительным компонентам комплексов относятся аналоговые функциональные блоки БСА1, БСА-C, АПВ1, АПВ2, АПВ3, АПВ4, НПТ1, НПТ1-С, НПТ2, НПТ2-С, НПТ11-С.

Блоки сбора аналоговых сигналов с диагностикой и резервированием БСА1 предназначены для приема унифицированных аналоговых сигналов постоянного тока или напряжения.

Блоки обеспечивают:

- прием унифицированных аналоговых сигналов в диапазонах от 0 до 5 мА, от 0 до 20 мА, от 4 до 20 мА, от 0 до 10 В или от 2 до 10 В по восьми гальванически изолированным каналам;

- преобразование аналоговых сигналов в цифровое значение;

- подключение измерительных преобразователей по двухпроводной схеме;

- питание измерительных преобразователей гальванически изолированным напряжением 24 В и током до 25 мА для каждого канала;

- выдачу цифровых значений сигналов в локальную сеть функциональных блоков (ЛСФБ).

Блоки сбора аналоговых сигналов с диагностикой и резервированием БСА-С предназначены для приема унифицированных аналоговых сигналов постоянного тока или напряжения.

Блоки обеспечивают:

• - прием унифицированных аналоговых сигналов в диапазонах от 0 до 5 мА, от 0 до 20 мА, от 4 до 20 мА, от 0 до 10 В или от 2 до 10 В по двенадцати гальванически изолированным каналам;

• - преобразование аналоговых сигналов в цифровое значение;

• - подключение измерительных преобразователей по двухпроводной схеме;

• - выдачу цифровых значений сигналов в ЛСФБ.

Блоки аналоговых преобразований и вычислений АПВ1, АПВ2, АПВ3, АПВ4 предназначены для приема унифицированных аналоговых сигналов постоянного тока или напряжения и реализации функций математических преобразований над принятыми сигналами.

Блоки обеспечивают:

• - прием унифицированных аналоговых сигналов в диапазонах от 0 до 5 мА, от 0 до 20 мА, от 4 до 20 мА, от 0 до 10 В или от 2 до 10 В и их преобразование для АПВ1 - по четырем, АПВ2 - по пяти, АПВ3 - по шести, АПВ4 - по трем гальванически изолированным каналам;

• - подключение измерительных преобразователей к блокам АПВ1 - АПВ3 по двухпроводной схеме, к блокам АПВ4 - по двух- или трехпроводной схеме;

• - питание измерительных преобразователей (для блоков АПВ1 и АПВ4) гальванически изолированным напряжением 24 В и током до 25 мА для каждого канала;

• - выдачу выходных унифицированных сигналов постоянного тока в диапазонах от 0 до 5 мА (нагрузочная способность не более 1,2 кОм), от 0 до 20 мА, от 4 до 20 мА (нагрузочная способность не более 300 Ом) или от 0 (2) до 10 В (нагрузочная способность не менее 10 кОм) с гальваническим разделением для АПВ1 - по четырем, АПВ2 - по трем, АПВ3 - по двум, АПВ4 - по трем каналам;

• - "размножение" выходных аналоговых сигналов на четыре выхода в диапазонах от 0 до 5 мА (нагрузочная способность не более 1,2 кОм), от 0 до 20 мА, от 4 до 20 мА (нагрузочная способность не более 300 Ом) без гальванического разделения для каждого выходного канала;

• - гальваническое разделение цепей вход/выход, вход/вход, 1 выход/4 выхода каждого канала;

• - выдачу цифровых значений выходных сигналов в ЛСФБ.

Блоки нормирующего преобразователя температуры НПТ1 предназначены для приема и преобразования сигналов термопреобразователей сопротивления (ТС) со стандартными номинальными статическими характеристиками (НСХ) по ГОСТ 6651-2009 сопротивлением от 0 до 310 Ом (возможно подключение ТС с другими НСХ).

Блоки обеспечивают:

- прием сигналов от ТС по трем гальванически изолированным каналам;

- подключение ТС по четырехпроводной схеме;

- питание ТС током 1 мА по каждому входу;

- преобразование сопротивления ТС в унифицированный сигнал в диапазонах от 0 до 5 мА (нагрузочная способность не более 1,2 кОм), от 0 до 20 мА, от 4 до 20 мА (нагрузочная способность не более 300 Ом) или от 0 (2) до 10 В (нагрузочная способность не менее 10 кОм) для гальванически изолированных выходов;

- линейную зависимость выходного сигнала от температуры ТС;

- гальваническое разделение вход/выход, вход/вход, 1 выход/4 выхода в каждом канале;

- «размножение» выходных аналоговых сигналов на четыре выхода в диапазонах от 0 до 5 мА (нагрузочная способность не более 1,2 кОм), от 0 до 20 мА, от 4 до 20 мА (нагрузочная способность не более 300 Ом) без гальванического разделения для каждого выходного канала;

- выдачу цифровых значений выходных сигналов в ЛСФБ.

Блоки нормирующего преобразователя температуры НПТ1-С предназначены для приема и преобразования сигналов ТС сопротивлением от 0 до 310 Ом.

Блоки обеспечивают:

- прием сигналов от ТС по шести гальванически изолированным каналам;

- подключение ТС по четырехпроводной схеме;

- питание ТС током 1 мА по каждому входу;

- преобразование сопротивления ТС в цифровой сигнал;

- линейную зависимость выходного сигнала от сопротивления ТС;

- выдачу цифровых значений сигналов в ЛСФБ.

Блоки нормирующего преобразователя температуры НПТ2 предназначены для приема и преобразования сигналов термоэлектрических преобразователей (ТП) со стандартными номинальными статическими характеристиками по ГОСТ Р 8.585-2001 (возможно подключение ТП с другими НСХ).

Блоки обеспечивают:

- прием сигналов от ТП, включенных по двухпроводной схеме по трем гальванически изолированным каналам;

- прием унифицированного токового сигнала в диапазоне от 4 до 20 мА, по двухпроводной схеме, по 1 гальванически изолированному каналу (для канала компенсации температуры холодных спаев ТП);

- преобразование сигналов от ТП в унифицированный сигнал в диапазонах от 0 до 5 мА (нагрузочная способность не более 1,2 кОм), от 0 до 20 мА, от 4 до 20 мА (нагрузочная способность не более 300 Ом) или от 0 (2) до 10 В (нагрузочная способность не менее 10 кОм) для гальванически изолированных выходов;

- компенсацию температуры холодных спаев;

- линейную зависимость выходного сигнала от температуры ТП;

- гальваническое разделение вход/выход, вход/вход, 1 выход/4 выхода в каждом канале;

- "размножение" выходных аналоговых сигналов на четыре выхода в диапазонах от 0 до 5 мА (нагрузочная способность не более 1,2 кОм), от 0 до 20 мА, от 4 до 20 мА (нагрузочная способность не более 300 Ом) без гальванического разделения для каждого выходного канала;

- выдачу цифровых значений выходных сигналов в ЛСФБ.

Блоки нормирующего преобразователя температуры НПТ2-С предназначены для приема и преобразования сигналов ТП с термо-ЭДС (ТЭДС) от минус 10 до плюс 70 мВ.

Блоки обеспечивают:

- прием сигналов ТП по двенадцати гальванически изолированным каналам;

- преобразование ТЭДС ТП в цифровой сигнал;

- линейную зависимость выходного сигнала от ТЭДС ТП;

- выдачу цифровых значений сигналов в ЛСФБ.

Блоки нормирующего преобразователя температуры НПТ11-С предназначены для приема и преобразования сигналов термопреобразователей сопротивления (ТС) сопротивлением от 1 до 300 Ом.

Блоки обеспечивают:

- прием сигналов от ТС по шести гальванически изолированным каналам;

- подключение ТС по трёхпроводной схеме;

- питание ТС током 1 мА по каждому входу;

- преобразование сигналов от ТС в цифровой сигнал;

- линейную зависимость выходного сигнала от сопротивления ТС;

- выдачу цифровых значений сигналов.

На базе перечисленных блоков и концентратора в комплексах могут быть образованы измерительные каналы аналоговых сигналов.

Общий вид комплексов представлен на рисунке 1.

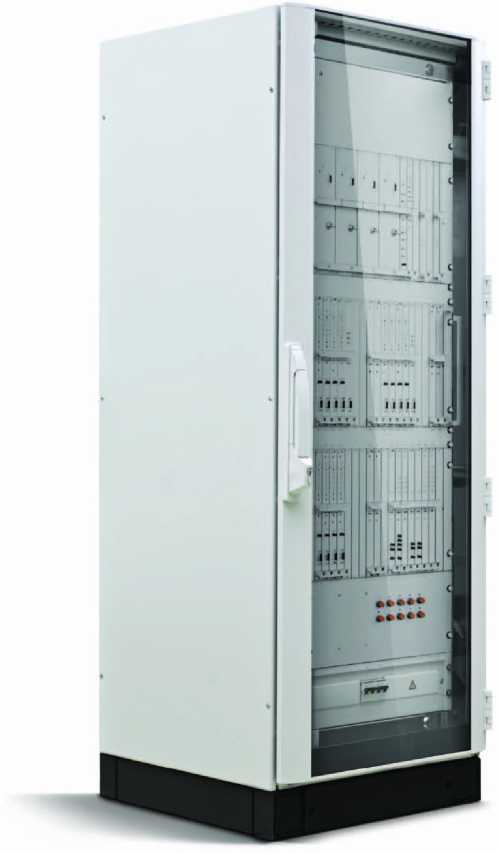

Рисунок 1 - Общий вид комплексов

Пломбировка комплексов не предусмотрена.

Заводской номер комплексов, изготовленных в соответствии с договором на поставку (спецификацией), заносится в формуляр/этикетку в формате числового или буквенно-числового кода.

Нанесение знака поверки на средство измерений не предусмотрено. Знак поверки наносится в паспорт измерительного блока.

Программное обеспечение (ПО) комплексов подразделяется на две группы -резидентное программное обеспечение (РПО), устанавливаемое в функциональные блоки и УС (КЦ), и внешнее ПО, устанавливаемое на стендовое оборудование.

РПО устанавливается в энергонезависимую память в производственном цикле на заводе-изготовителе. РПО и внешнее ПО не может быть модифицировано в составе комплекса. Модификация программного обеспечения может быть выполнена только авторизованным пользователем с помощью стендового оборудования и специального ПО, защищенного паролем.

Внешнее ПО не влияет на метрологические характеристики комплексов и блоков.

Таблица 1А - Идентификационные данные РПО

Таблица 1Б - Идентификационные данные РПО

Уровень защиты от непреднамеренных и преднамеренных изменений РПО -«высокий», внешнего ПО - «высокий» в соответствии с Р.50.2.077-2014.

Метрологические и технические характеристики Метрологические характеристики измерительных каналов (ИК) комплексов определяются метрологическими характеристиками блоков, приведенных в таблице 2.

Таблица 2 - Основные метрологические характеристики блоков комплексов

Продолжение таблицы 2

Таблица 3 - Технические характеристики комплексов

Продолжение таблицы 3

наносится на титульные листы руководств по эксплуатации и паспортов аналоговых блоков автоматизированным (машинным) способом и на планку задней двери шкафов методом лазерной гравировки.

Таблица 4 - Комплектность

приведены в разделе «Устройство и работа» руководств по эксплуатации на блоки БСА1, БСА-С, АПВ1, АПВ2, АПВ3, АПВ4, НПТ1, НПТ1-С, НПТ2, НПТ2-С, НПТ11-С.

ГОСТ 29075-91 Системы ядерного приборостроения для атомных станций. Общие требования;

ГОСТ 25804.4-83 Аппаратура, приборы, устройства и оборудование систем управления технологическими процессами атомных электростанций. Общие конструктивно-технические требования;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457 Об утверждении государственной поверочной схема для средств измерений постоянного электрического напряжения и электродвижущей силы;
