№3343 от 30.12.2022
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 397180
Об утверждении государственной поверочной схемы для средств измерений напряженности электрического поля в диапазоне частот от 0 до 20 кГц, ГЭТ 158-2020 (ФГУП "ВНИИФТРИ")
Приказы по основной деятельности по агентству Вн. Приказ № 3343 от 30.12.2022
Приложение А
ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ НАПРЯЖЕННОСТИ ЭЛЕКТРИЧЕСКОГО ПОЛЯ В ДИАПАЗОНЕ ЧАСТОТ ОТ 0 ДО 20 кГц
УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии
от «30» декабря 2022 г. № 3343
Государственная поверочная схема
для средств измерений напряженности электрического поля в диапазоне частот от 0 до 20 кГц
1. Область применения-
1.1. Настоящая государственная поверочная схема распространяется на средства измерений напряженности электрического поля на частоте 0 Гц в пределах от 10 В/м до 106 В/м, в диапазоне частот от 5 Гц до 20 кГц в пределах от 10-3 В/м до 106 В/м и устанавливает порядок передачи единицы напряженности электрического поля - Вольта на метр (В/м) от государственного первичного эталона с помощью вторичного и рабочих эталонов средствам измерений с указанием погрешностей и основных методов поверки.
-

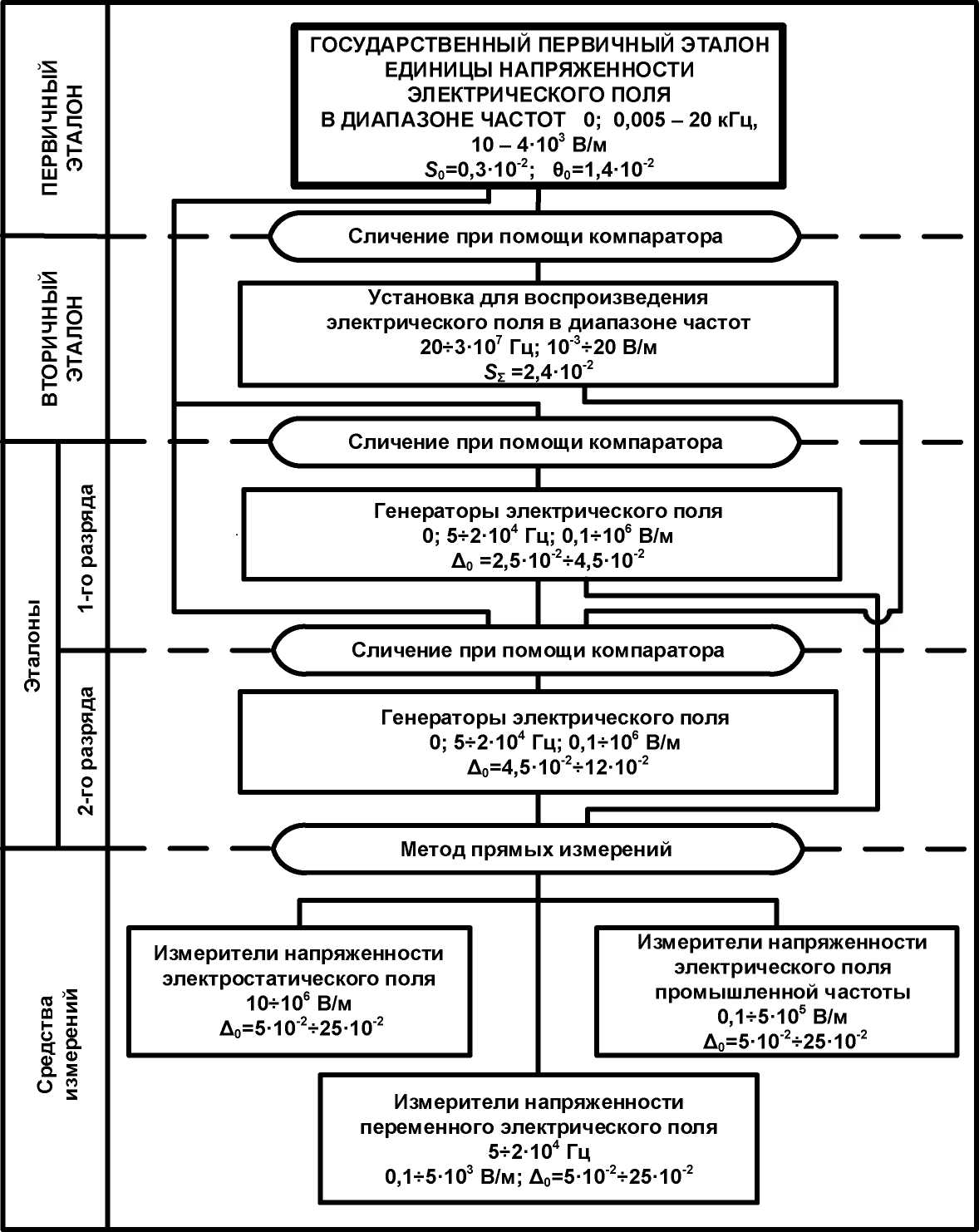

1.2. Графическая часть государственной поверочной схемы для средств измерений напряженности электрического поля в диапазоне частот от 0 Гц до 20 кГц представлена в приложении А.
-
2.1. Государственный первичный эталон единицы напряженности электрического поля в диапазоне частот от 0 до 20 кГц ГЭТ 158-2020 применяют для воспроизведения, хранения и передачи единицы напряженности постоянного и переменного электрического поля В/м с гармонической зависимостью от времени в диапазоне частот от 0,005 до 20 кГц.
Единицу напряженности электрического поля воспроизводят в экранированном конденсаторе методом образцового поля.
Единицу напряженности электрического поля вторичному эталону, рабочим эталонам 1-го и 2-го разрядов передают методом сличения с помощью компаратора. Среднее квадратическое отклонение показаний компаратора не более 0Д10-2.
-
2.2. Государственный первичный эталон включает в себя следующие основные технические средства:
генератор электрического поля ГЭП 0-20, создающий эталонное линейно-поляризованное электрическое поле с расчетными значениями модуля напряженности, в состав которого входят преобразователь напряженности электрического поля - конденсатор плоский экранированный КПЭ1 с дополнительными электродами и источники постоянных и переменных напряжений;
компаратор напряженности электрического поля КЭП 0-20, состоящий из измерителей модуля напряженности электрического поля и предназначенный для передачи единицы нижестоящим по поверочной схеме эталонам.
-
2.3. Диапазон воспроизводимых эталоном значений модуля напряженности постоянного (электростатического) поля и среднеквадратических значений модуля напряженности переменного гармонического электрического поля находится в пределах от 1-101 до
4403В/м.
-
2.4. Диапазон воспроизводимых эталоном значений модуля напряженности постоянного (электростатического) поля и среднеквадратических значений модуля напряженности переменного гармонического электрического поля находится в пределах от 1-101 до 4403 В/м.
-
2.5. Государственный первичный эталон обеспечивает воспроизведение единицы со средним квадратическим отклонением результата измерений S0, не превышающим 0Д10-2 при n = 5. Границы относительной неисключенной систематической погрешности 00 не превышают 1,440-2 при Р = 0,99. Нестабильность эталона менее 0,1 %.
-
2.6. Неопределенности воспроизведения единицы не превышают: стандартная по типу А - 0Д10-2, стандартная по типу В - 0,640-2, суммарная стандартная - 0/740-2, расширенная - 1,440-2 при коэффициенте охвата К = 2.
-
3.1. В качестве вторичного эталона применяют установку для воспроизведения электрического поля в диапазоне частот от 2401 до 3407 Гц с диапазоном воспроизводимых значений от 10-3 до 20 В/м.
-
3.2. Суммарная погрешность Ss вторичного эталона должна быть не более 2,5 •Ю-2.
-
3.3. Вторичный эталон применяют для поверки эталонов 2-го разряда методом сличения с помощью компаратора. Среднее квадратическое отклонение показаний компаратора не более 0,5 •10-2.
-
3.4. Соотношение границ суммарной погрешности вторичного эталона и пределов допускаемых относительных погрешностей рабочих эталонов 2-го разряда при проведении поверки не должно превышать 1/2.
-
4.1. В качестве рабочих эталонов 1-го разряда применяют генераторы электрического поля эталонные, в том числе калибраторы напряженности электрического поля в диапазоне напряженностей 0,1 - 106 В/м на частотах 0 Гц, от 5 Гц до 2J04 Гц, воспроизводящие однородное линейно поляризованное электрическое поле.
-
4.2. Рабочие эталоны 1-го разряда применяют для поверки рабочих эталонов 2-го разряда методом сличения с помощью компаратора и средств измерений напряженности электрического поля методом прямых измерений. Среднее квадратическое отклонение показаний компаратора не более 1 •Ю-2.
-
4.3. Пределы допускаемой относительной погрешности рабочих эталонов 1-го разряда До составляют от 2,5 •Ю-2 до 4,5 •Ю-2.
-
4.4. Соотношение пределов допускаемых относительных погрешностей рабочих эталонов 1-го и 2-го разрядов при проведении поверки не должно превышать 1/2.
-
5.1. В качестве рабочих эталонов 2-го разряда применяют генераторы электрического поля эталонные, в том числе установки для воспроизведения электрического поля поверочные и калибраторы напряженности электрического поля в диапазоне напряженностей от 0,1 до 106 В/м на частотах 0 Гц, от 5 Гц до 2404 Гц, воспроизводящие однородное линейно поляризованное электрическое поле.
-
5.2. Рабочие эталоны 2-го разряда применяют для поверки средств измерений модуля напряженности электрического поля методом прямых измерений.
-
5.3. Пределы допускаемой относительной погрешности рабочих эталонов 2-го разряда До составляют от 4,540-2 до 12^ 10-2.
-
5.4. Соотношение пределов допускаемых относительных погрешностей рабочих эталонов 2-го разряда и средств измерений при проведении поверки не должно превышать 1/2.
-
6.1. В качестве средств измерений применяются измерительные преобразователи и измерители модуля напряженности переменного электрического поля на частотах от 5 до 2404 Гц в диапазоне от 0,1 до 5 •IO3 В/м, измерительные преобразователи и измерители модуля напряженности электрического поля промышленной частоты в диапазоне от 0,1 до 5 •IO5 В/м, измерительные преобразователи и измерители модуля напряженности электростатического поля в диапазоне от 10 до 106 В/м.
-
6.2. Пределы допускаемой относительной погрешности Д0 средств измерений составляют от 5 •IO-2 до 2540-2.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ30 декабря 2022 г.
3343
№ ______
Москва
Об утверждении Государственной поверочной схемы для средств измерений напряженности электрического поля в диапазоне частот от 0 до 20 кГц
В соответствии с Положением об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденным постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734, требованиями к содержанию и построению государственных поверочных схем и локальных поверочных схем, в том числе к их разработке, утверждению и изменению, утвержденными приказом Министерства промышленности и торговли Российской Федерации от 11 февраля 2020 г. № 456, Планом разработки, пересмотра и утверждения государственных поверочных схем на 2022 год, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 апреля 2022 г. № 940, а также принимая во внимание рекомендации научно-технической комиссии по метрологии и измерительной технике Федерального агентства по техническому регулированию и метрологии (протоколы от 16 декабря 2020 г. № 129-пр, от 23 июня 2022 г. № 40-пр, от29 сентября2022 г.№ 55-пр) приказываю:
-
1. Утвердить прилагаемую Государственную поверочную схему для средств измерений напряженности электрического поля в диапазоне частот от 0 до 20 кГц (далее - ГПС).
-
2. Установить, что:
ГПС применяется для Государственного первичного эталона единицы напряженности электрического поля в диапазоне частот от 0 до 20 кГц (ГЭТ 158-2020), прослеживаемых к нему эталонам и средствам измерений напряженности электрического поля в диапазоне частот от 0 до 20 кГц, и вводится в действие с 1 февраля 2023 г.;
эталоны, аттестованные на соответствие требованиям ГОСТ Р 8.564-96 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот 0-20 кГц» (далее — ГОСТ Р 8.564-96), или локальным поверочным схемам, применяются до даты окончания срока действия свидетельства об аттестации, выданного до ввода действия ГПС;
эталоны, аттестованные на соответствие требованиям ГОСТ Р 8.564-96, соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат периодической аттестации на соответствие ГПС не позднее срока окончания действия свидетельства об аттестации, в документы на эталоны вносятся соответствующие изменения;
эталоны, аттестованные на соответствие требованиям ГОСТ Р 8.564-96, не соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;
эталоны, аттестованные на соответствие локальным поверочным схемам, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;
информация о прекращении применения эталонов по ГОСТ Р 8.564-96 или локальным поверочным схемам, или об изменении ГПС для эталонов, не требующих переутверждения, передается держателем эталона в Федеральный информационный фонд по обеспечению единства измерений (далее - Федеральный фонд) после даты окончания срока действия свидетельства об аттестации.
-
3. ФГУП «ВНИИФТРИ» направить сведения о ГПС в ФГБУ «ВНИИМС» для их внесения в Федеральный фонд.
-
4. Управлению метрологии, государственного контроля и надзора Федерального агентства по техническому регулированию и метрологии обеспечить размещение информации об утверждении ГПС на официальном сайте Федерального агентства по техническому регулированию и метрологии в информационно-телекоммуникационной сети «Интернет».
-
5. Техническому комитету по стандартизации № 206 «Эталоны и поверочные схемы» (ФГУП «ВНИИМ им. Д.И.Менделеева») совместно с ФГУП «ВНИИФТРИ» обеспечить исполнение в установленном порядке процедуры по отмене национального стандарта Российской Федерации ГОСТ Р 8.564-96 и направление соответствующего комплекта документов в Управление стандартизации Федерального агентства по техническому регулированию и метрологии.
-
6. Контроль за исполнением настоящего приказа оставляю за собой.
