ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики газа ротационные RABO (далее - счетчик) предназначены для измерения объема очищенных и осушенных одно и многокомпонентных неагрессивных газов, таких как природный газ по ГОСТ 5542-2014, пропан, воздух, азот, инертных и других газов.

Принцип действия счетчиков основан на вытеснении строго определенного объема газа вращающимися роторами. Объем вытесненного газа определяется объемом измерительной камеры счетчика, образованной внутренней поверхностью корпуса и поверхностями двух синхронно вращающихся в противоположных направлениях роторов. Вращательное движение роторов через редуктор и магнитную муфту передается на 8-ми разрядный счетный механизм, который регистрирует число оборотов роторов, а, следовательно, и объем газа, прошедший через счетчик. Таким образом, один поворот системы роторов соответствует передаче определенного объема газа со входа счетчика на его выход.

Счетчик состоит из корпуса, двух роторов, редуктора и 8-ми разрядного счетного механизма. Счетный механизм может комплектоваться низкочастотным (датчик импульсов Е1), высокочастотным (датчик импульсов А1К), среднечастотным (датчик импульсов R300) импульсным выходом для дистанционной передачи данных

Счетчик имеет три исполнения: основное, У, 2У, которые отличаются метрологическими характеристиками. Счетчики могут отличаться направлением потока: слева направо, справа налево, сверху вниз, снизу вверх.

Прямые участки до и после счетчика во всем диапазоне рабочих давлений не требуются. В месте сопряжения счетчика и измерительного трубопровода допускается уступ, обусловленный различием значений внутренних диаметров фланца и счетчика. Допускаемая разность внутреннего диаметра измерительного трубопровода и диаметра условного прохода счетчика ± 10%.

Для защиты от динамических нагрузок, связанных с резкими изменениями расхода и рабочего давления газа допускается установка после счетчика предохранительной шайбы с центральным отверстием, равным половине номинального диаметра счетчика.

Общий вид средства измерений представлен на рисунке 1.

Пломбировку от несанкционированного доступа осуществляют с помощью проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбы (обозначение М1, М2), пломбировка изготовителя производится с помощью разрушаемых стикеров (обозначение М3). Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

Рисунок 1 - Общий вид средства измерений

М3

М2

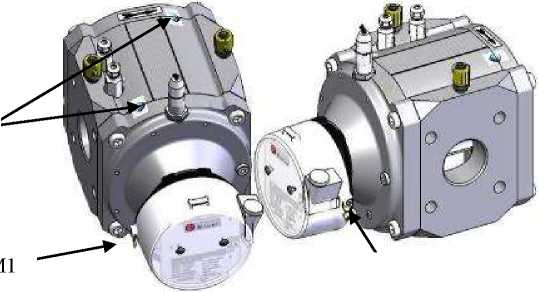

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки (М1, М2 - знак поверки; М3 - пломба изготовителя)

Программное обеспечение отсутствует.

Таблица 1 - Метрологические характеристики

Пр имечания:

Исполнение счетчика 2У возможно только для рабочих расходов, расположенных справа от утолщенной линии.

Qmin - минимальный объемный расход;

Q_max - максимальный объемный расход.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на шильдик методом фотопечати, закрепляемый на голове счетного механизма и на титульном листе эксплуатационной документации.

Таблица 4 - Комплектность средства измерений

осуществляется по документу ЛГТИ.407273.002 МП «ГСИ. Счетчики газа ротационные RABO. Методика поверки (с изменением №1)», утвержденному ФГУП «ВНИИР» 20.04.2018 г.

Основные средства поверки:

рабочий эталон объемного расхода газа 1-го разряда по ГОСТ Р 8.618-2014 с пределами допускаемой относительной погрешности, не превышающей '/₃ предела допускаемой относительной погрешности поверяемого счетчика в диапазоне значений, соответствующих диапазону измерений поверяемого счетчика.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на паспорт или свидетельство о поверке и на счетчики в соответствии с рисунком 2.

приведены в эксплуатационном документе.

ГОСТ 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа

ТУ 4213-036-48318941-2013 (ЛГТИ.407273.002 ТУ) Счетчики газа ротационные RABO. Технические условия.

Техническая документация фирмы «Эльстер ГмбХ», Германия

Общество с ограниченной ответственностью «ЭЛЬСТЕР Газэлектроника»

(ООО «ЭЛЬСТЕР Газэлектроника»)

ИНН 5243013811

Адрес: 607224, г. Аpзамас, Нижегоpодская обл., ул. 50 лет ВЛКСМ, д.8а

Телефон: (83147) 7-98-00, 7-98-14

Факс: ( 83147) 7-22-41

Web-сайт: http://www.gaselectro.ru

Е-mail: info.ege@elster.com

Общество с ограниченной ответственностью «Метрологический центр СТП»

(ООО «Метрологический центр СТП»)

Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская 50, корп. 5

Телефон: (843)214-20-98

Факс: (843)227-40-10

Web-сайт: http://www.ooostp.ru

Е-mail: office@ooostp.ru

Аттестат аккредитации ООО «Метрологический центр СТП» по проведению испытаний средств измерений в целях утверждения типа № 30151-11 от 01.10.2011 г.

В части вносимых изменений

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес: Республика Татарстан, 420088 г. Казань, ул. 2-я Азинская, 7 «а»

Телефон: (843) 272-70-62

Факс: (843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org,

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

17 июля 2018 г.                                            №   1498

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 51627 «Счетчики газа ротационные RABO» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО «ЭЛЬСТЕР Газэлектроника» от 27 апреля 2018 г. № 326 и № У2Л приказываю:

• 1. Внести изменения в описание типа на счетчики газа ротационные RABO, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 54267-13, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить поверку по документу ЛГТИ.407273.002 МП «ГСИ. Счетчики газа ротационные RABO. Методика поверки» (с изменением № 1), утвержденному ФГУП «ВНИИР» 20.04.2018 и распространить действие документа на счетчики газа ротационные RABO, находящиеся в эксплуатации.

• 3. Переоформить свидетельство об утверждении типа № 51627 «Счетчики газа ротационные RABO», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 54267-13, в связи с внесением изменений в методику поверки.

• 4. Управлению метрологии (Д. В. Гоголев), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.
