ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Калибраторы датчиков вибрации КДВ-1
Назначение средства измеренийКалибраторы датчиков вибрации КДВ-1 предназначены для воспроизведения значений размаха виброперемещения и среднеквадратических значений (СКЗ) виброскорости.
Калибраторы датчиков вибрации КДВ-1 (далее - калибраторы) применяются для поверки и калибровки датчиков перемещения с вихретоковыми преобразователями и датчиков виброскорости.
Описание средства измеренийПринцип работы калибратора основан на воспроизведении нормированных колебаний стола электродинамического вибростенда с помощью блока управления.
Калибратор состоит из блока управления (БУ) и вибростенда (ВС). Блок управления и вибростенд калибратора соединены между собой с помощью двух кабелей.
Калибратор обеспечивает воспроизведение вибрации в вертикальном и горизонтальном направлениях. Индикация воспроизводимого СКЗ виброскорости или размаха виброперемещения осуществляется четырехразрядным цифровым индикатором, расположенным на передней панели БУ.
Предусмотрена работа калибратора от внешнего генератора и от встроенных генераторов с частотами 45 и 160 Гц.
Для закрепления вихретоковых преобразователей датчиков вибрации предназначена скоба, входящая в комплект калибратора. Для имитации рабочей поверхности обеспечена возможность закрепления на столе вибростенда сменных дисков, изготовленных из различных марок сталей.
Конструктивно ВС выполнен в металлическом корпусе, БУ в пластиковом. В соответствующих местах на них предусмотрены элементы ограничения доступа: место для пломбирования. Винты крепления верхней крышки БУ опломбированы массой пломбировочной и закрыты заглушками. Верхняя и нижняя крышки ВС по боковой поверхности опломбированы пломбами из массы пломбировочной.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер, состоящий из арабских цифр, наносится в виде бирки наклеиваемой на заднею панель корпуса БУ.

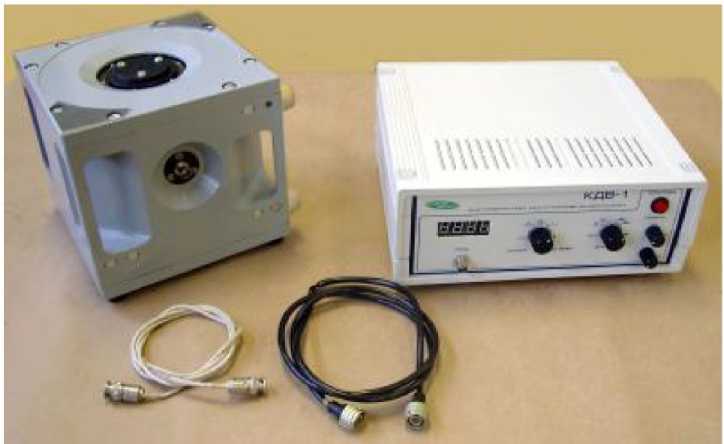

Внешний вид калибратора представлен на рисунке 1.

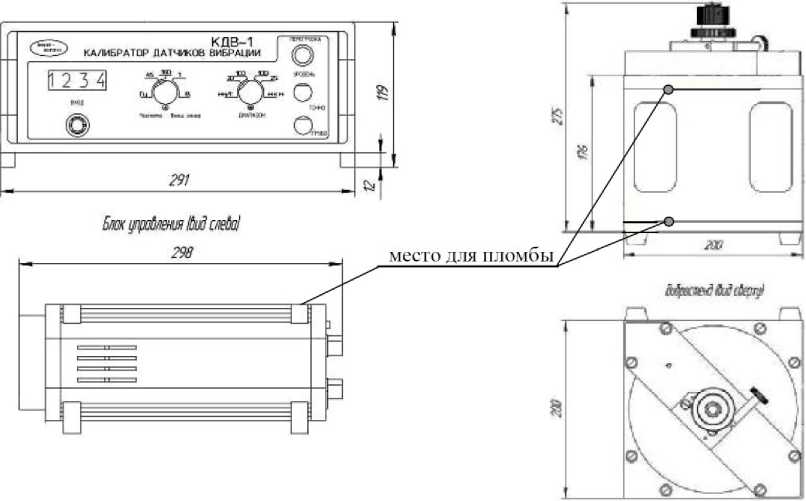

Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
Рисунок 1 - Внешний вид калибратора
Рисунок 2 - Рисунок 1 - Внешний вид калибратора
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон воспроизводимых СКЗ виброскорости, мм/с:
|
от 0,50 до 19,99 от 20,0 до 100,0 |
|
Диапазон воспроизводимых значений размаха виброперемещения, мкм:
|
от 5,0 до 100,0 от 100,0 до 250,0 |
|
Диапазон частот воспроизводимой вибрации, Гц:
|
от 10 до 1000 от 10 до 320 |
|
Продолжение таблицы 2 | |
|
Пределы допускаемых относительных погрешностей воспроизведения СКЗ виброскорости и размаха виброперемещения, %: | |
|
- на частоте 160 Гц |
±(0,02+(а/А0400 |
|
- в диапазоне частот от 30 до 1000 Гц |
±(0,05+(а/А0-100 |
|
- в диапазоне частот от 10 до 30 Гц |
±(0,06+(а/А0-100 |
|
Коэффициент гармоник виброскорости колебаний стола ВС, %, не более: | |
|
- в диапазоне частот от 10 до 30 Гц |
10 |
|
- в диапазоне частот от 30 до 45 Гц |
5 |
|
- в диапазоне частот от 45 до 80 Гц |
3 |
|
- в диапазоне частот от 80 до 1000 Гц |
2 |
|
- на частоте 160 Гц |
1 |
|
СКЗ виброскорости вибрационного шума на столе ВС, мм/с, не более |
0,025 |
|
Частота встроенных генераторов, Гц |
160,0±0,1 45,0±0,1 |
|
Относительный коэффициент поперечного движения стола ВС, % не более: | |
|
- в диапазоне частот от 10 до 1000 Гц |
10 |
|
- на частоте 160 Гц |
5 |
|
Нестабильность воспроизведения СКЗ виброскорости и размаха виброперемещения от времени непрерывной работы, %, не более | |
|
где Ai - значение задаваемого параметра (СКЗ виброскорости, мм/с, размаха вибро- | |
|
перемещения, мкм); а = 0,02 мм/с для поддиапазона «20 мм/с»; а = 0,1 мм/с для поддиапазона | |
|
«100 мм/с»; а = 0,1 мкм для поддиапазона «100 мкм»; а = 1 мкм для поддиапазона «250 мкм» | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Потребляемая мощность, В^А, не более |
400 |
|
Питание калибратора осуществляется от однофазной сети переменного тока частотой (50,0±0,5) Гц напряжением В |
220,0±4,4 |
|
Режим работы циклический, время непрерывной работы, ч, не менее |
1 (с перерывом 0,5 ч) |
|
Температура стола ВС при непрерывной работе в течении 1 часа, °С, не более |
50 |
|
Рабочее положение стола ВС |
горизонтальное и вертикальное |
|
Масса калибратора, кг, не более в том числе:
|
23 5 18 |
|
Диаметр стола ВС, мм |
68 |
|
Габаритные размеры:
|
290x120x300 200x290x250 |
|
Номинальная масса нагрузки, устанавливаемой на стол ВС, г |
400 |
|
Рабочие условия эксплуатации:
|
от +18 до +28 от 30 до 80 от 84 до 106,7 (от 630 до 800) |
|
Средняя наработка на отказ, ч, не менее |
3000 |
|
Средний полный срок службы, лет |
12 |
наносится на корпус блока управления согласно ИКЛЖ.442293.001СБ и на титульный лист руководства по эксплуатации ИКЛЖ.442269.001РЭ в центре страницы типографским способом.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Калибратор датчиков вибрации КДВ-1 в составе: |
ИКЛЖ.442269.001 |
1 шт. |
|
- вибростенд |
ИКЛЖ.442292.001 |
1 шт. |
|
- блок управления |
ИКЛЖ.442293.001 |
1 шт. |
|
Кабель |
ИЦФР.685621.018 |
2 шт. |
|
Кабель питания |
ИЦФР.685621.019 |
1 шт. |
|
Формуляр |
ИКЛЖ.442269.001ФО |
1 экз. |
|
Руководство по эксплуатации |
ИКЛЖ.442269.001РЭ |
1 экз. |
|
Комплект принадлежностей и приспособлений |
ИЦФР.442614.001 |
1 шт. |
|
Комплект монтажных частей |
ИЦФР.442611.001 |
1 шт. |
приведены в руководстве по эксплуатации ИКЛЖ.442269.001РЭ, раздел 2 «Использование по назначению».
Нормативные и технические документы, устанавливающие требования к средству измеренийИКЛЖ.442269.001ТУ. Калибратор датчиков вибрации КДВ-1. Технические условия.
ИзготовительОбщество с ограниченной ответственностью «Научно-производственное объединение САРОВ-ВОЛГОГАЗ» (ООО «НПО САРОВ-ВОЛГОГАЗ»)
ИНН: 5254026273
607188, Россия, Нижегородская область, г. Саров, ул. Железнодорожная, 4/1
Телефон (факс): (83130) 5-99-15
E-mail: sekretar@volgogaz.com
Web-сайт: http://www.volgogaz.com
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)
ИНН: 7706406291
Адрес: 603950, г. Нижний Новгород., ул. Республиканская, д. 1
Телефон/факс: (831) 478-78-78
E-mail: mail@nncsm.ru
Уникальный номер записи в реестре аккредитованных лиц № 30011-13.
