УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» июля 2022 г. № 1816

Лист № 1 Регистрационный № 72776-18 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики тока и напряжения комбинированные VCS_SMART_1

Датчики тока и напряжения комбинированные VCS_SMART_1 (далее по тексту -КДТН) предназначены для масштабного преобразования силы и напряжения переменного тока в напряжение переменного тока, пригодное для передачи сигналов измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

Принцип действия КДТН в части масштабного преобразователя силы переменного тока основан на законе электромагнитной индукции, выполняется маломощным трансформатором тока, во вторичную обмотку которого включен резистор, падение напряжения на котором пропорционально току в первичной обмотке, а в части масштабного преобразователя напряжения переменного тока основан на делении высокого напряжения переменного тока первичной обмотки с помощью емкостного делителя напряжения.

КДТН выполнены в виде проходной конструкции без первичной обмотки. Роль первичной обмотки для маломощного трансформатора тока и обкладки для емкостного делителя выполняет шина круглого сечения, проходящая через внутреннее окно КДТН.

Выводы вторичных цепей КДТН выполнены гибким многожильным проводом. Каждый вывод имеет свою маркировку.

КДТН являются однофазными электромагнитными устройствами, выполненными в корпусе из термопласта, обтянутом кремнийорганической резиной. Такая конструкция корпуса обеспечивает электрическую изоляцию, защиту от проникновения влаги и механических повреждений. Общий вид КДТН представлен на рисунке 1.

КДТН допускается комплектовать в трёхфазные группы в составе коммутационных модулей и комплектных распределительных устройств.

КДТН относятся к неремонтируемым и невосстанавливаемым изделиям.

Трехфазная группа включает в себя:

• 1) три КДТН;

• 2) плату защиты;

• 3) устройство соединительное (опция);

• 4) плату сопряжения (опция);

• 5) жгут соединительный (опция).

Общий вид трехфазной группы КДТН в составе коммутационного модуля наружной установки серии OSM15_Smart_1 с указанием мест пломбирования представлен на рисунке 2.

Рисунок 1 - Общий вид КДТН

50

Встроенная трехфазная группа КДТН

Места пломбирования

-------А——

/I

// -Д

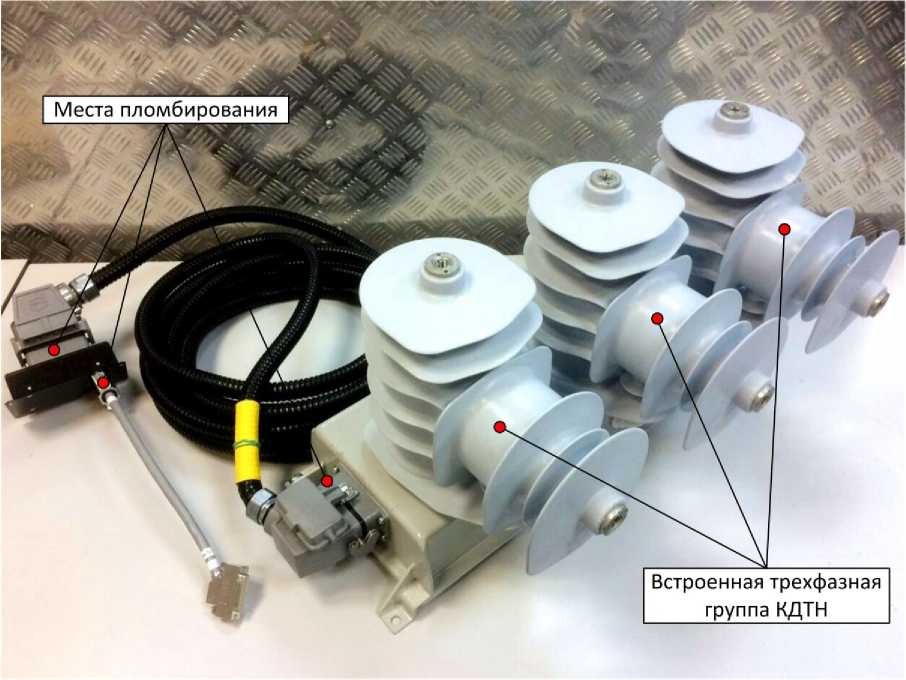

Рисунок 2 - Общий вид трёхфазной группы КДТН в составе OSM15_Smart_1 с указанием мест пломбирования

Серийный номер одной фазы КДТН и трехфазной группы КДТН в составе комплектных распределительных устройств наносится на наклейку типографским методом в виде буквенно-цифрового кода. Серийный номер трехфазной группы КДТН в составе коммутационных модулей OSM15_Smart_1 наносится на маркировочную табличку методом лазерной гравировки в виде цифрового кода.

Программное обеспечение отсутствует.

Основные метрологические и технические характеристики КДТН приведены в таблицах 1 - 4.

Таблица 1 - Метрологические характеристики КДТН

Таблица 2 - Пределы допускаемой относительной погрешности коэффициента масштабного преобразования и абсолютной погрешности угла фазового сдвига при преобразовании напряжения переменного тока для класса точности 0,5

Таблица 3 - Пределы допускаемой относительной погрешности коэффициента масштабного преобразования и абсолютной погрешности угла фазового сдвига при преобразовании силы переменного тока для класса точности 0,5S

Таблица 4 - Технические характеристики КДТН

наносится на титульный лист паспорта типографским способом. Нанесение знака утверждения типа на КДТН не предусмотрено.

Комплектность КДТН представлена в таблице 5.

Таблица 5 - Комплектность средства измерений

приведены в разделе 1 «Общие сведения и технические данные» паспорта.

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3453 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ»;

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;

ТУ 26.51.43.117-021-84861888-2018 Датчики тока и напряжения комбинированные VCS_SMART_1. Технические условия.

Акционерное общество «Научно-производственное объединение Таврида Электрик» (АО «НПОТЭЛ»)

ИНН 1215120758

Адрес: 424006, г. Йошкар-Ола, ул. Строителей, д. 99

Телефон: +7 (8362) 455-866

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)

Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36 Телефон: +7 (495) 278-02-48

E-mail: info@ic-rm.ru

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.

В части вносимых изменений:

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)

Место нахождения и адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./пом. 1/1, ком. 14-17

Уникальный номер записи об аккредитации в Реестре аккредитованных лиц RA.RU.314019.

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «27» июля 2022 г. № 1816

Сведения об утвержденном типе средства измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средства измерений
