УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «18» июля 2022 г. № 1743
Лист № 1
Всего листов 5
Регистрационный № 85864-22
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока ТВ-НТЗ
Назначение средства измеренийТрансформаторы тока ТВ-НТЗ (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты классов напряжения от 0,66 до 750 кВ.
Описание средства измеренийПринцип действия трансформаторов основан на использовании явления электромагнитной индукции, т.е. создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы предназначены для установки в выключатели и силовые трансформаторы и являются комплектующими изделиями. Трансформаторы могут работать в воздушной среде или трансформаторном масле.
Трансформаторы являются встроенными и представляют собой тороидальный магнитопровод, на который равномерно намотана вторичная обмотка. Для получения нескольких коэффициентов трансформации вторичная обмотка может иметь несколько ответвлений. Первичной обмоткой трансформаторов служит высоковольтный ввод выключателя, силового трансформатора или линейный ввод. Высоковольтная изоляция обеспечивается изолятором ввода.

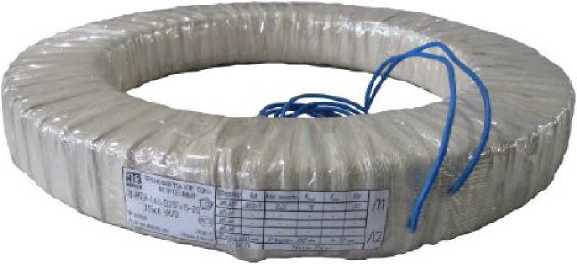

Общий вид трансформаторов представлен на рисунке 1.
Рисунок 1 - Общий вид трансформаторов
Рабочее положение трансформаторов в пространстве определяется положением ввода выключателя, силового трансформатора или линейного ввода.
Трансформаторы не требуют на протяжении всего срока эксплуатации ремонта.
Лист № 2 Всего листов 5 Расшифровка условного обозначения трансформаторов приведена на рисунке 2.
Т В-НТЗ-Х-Х/Х/Х-Х/Х/Х-Х/Х/Х-Х/Х- Х Х 2 (Х) ХхХхХ
Типоразмер трансформатора (dxDxH)
Длина выводов, м
Категория размещения по ГОСТ 15150
Климатическое исполнение по
ГОСТ 15150
Трехсекундный ток термической стойкости, кА
Номинальный вторичный
ток, А
Номинальный первичный ток, А
Номинальная нагрузка, В^А
Для измерительных обмоток:
Класс точности и номинальный коэффициент безопасности приборов (Fs);
Для защитных обмоток 5Р; 10Р; 5PR; 10PR:
Класс точности и номинальная предельная кратность
Класс точности
Номинальное напряжение ввода, кВ
Зарегистрированный товарный знак изготовителя
Встроенный
Трансформатор тока
Рисунок 2 - Расшифровка условного обозначения трансформатора
Заводской номер в формате цифрового обозначения наносится на табличку трансформатора методом трафаретной печати. Пломбирование трансформаторов не предусмотрено.
Программное обеспечениеотсутствует.
Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Номинальное напряжение ввода, кВ 1) |
0,66; 3; 6; 10; 15; 20; 24; 27; 35; 110; 150; 220; 330; 500; 750 |
|
Наибольшее рабочее напряжение ввода, кВ |
0,72; 3,6; 7,2; 12,0; 17,5; 24; 26,5; 30,0; 40,5; 126; 172; 252; 363; 525; 787 |
|
Номинальный первичный ток, А |
50 - 8000 |
|
Номинальный вторичный ток, А |
1, 5 |
|
Номинальная частота, Гц |
50 или 602) |
|
Номинальные вторичные нагрузки, В^А, вторичных обмоток с классами точности по ГОСТ 7746:
|
1; 2; 2,5 3 - 100 |
|
Номинальные вторичные нагрузки, В^А, вторичных обмоток с классами точности по ГОСТ Р МЭК 61869-2:
|
1; 2; 2,5 3 - 100 |
|
Класс точности 4) вторичных обмоток по ГОСТ 7746:
|
0,2S; 0,2; 0,5S; 0,5; 1; 3; 5; 10 5Р;10Р |
|
Класс точности 4) вторичных обмоток по ГОСТ Р МЭК 61869-2
|
0,2S; 0,2; 0,5S; 0,5; 1; 3; 5; 10 5Р; 10Р; 5PR; 10PR |
|
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений классов точности по ГОСТ 7746 |
от 2 до 35 |
|
Номинальная предельная кратность вторичных обмоток для защиты с классами точности по ГОСТ 7746 |
от 2 до 35 |
|
Номинальный коэффициент безопасности приборов, вторичных обмоток для измерений классов точности по ГОСТ Р МЭК 61689-2 |
от 2 до 35 |
|
Номинальная предельная кратность вторичных обмоток для защиты с классами точности 5P, 10P, 5PR, 10PR по ГОСТ Р МЭК 61869-2 |
от 2 до 35 |
| |
Таблица 2 - Основные технические характеристики
|
Наименование параметра |
Значение параметра |
|
Наружный диаметр, мм |
от 100 до 900 |
|
Внутренний диаметр, мм |
от 50 до 595 |
|
Высота, мм |
от 20 до 300 |
|
Масса, кг, не более |
от 1 до 300 |
|
Климатическое исполнение и категории размещения по ГОСТ 15150-69 |
У2, диапазон рабочих температур от минус 50 до плюс 45 оС1); УХЛ2, диапазон рабочих температур от минус 60 до плюс 50 оС1) Т2, диапазон рабочих температур от минус 10 до плюс 55 оС1) |
|
Средняя наработка до отказа, ч, не менее |
4405 |
|
Средний срок службы, лет, не менее |
30 |
|
Примечание: 1) верхнее рабочее значение температуры окружающего воздуха с учетом нагрева воздуха внутри КРУ | |
на табличку технических данных трансформатора методом трафаретной печати и типографским способом на титульные листы руководства по эксплуатации и паспорта.
Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Трансформатор тока |
ТВ-НТЗ |
1 шт. |
|
Паспорт |
0.НТЗ.486.045 ПС |
1 экз. |
|
Руководство по эксплуатации 1) |
0.НТЗ.142.045 РЭ |
- |
|
Методика поверки 1) |
- |
- |
|
Примечание: 1) размещено в свободном доступе на техническом портале https://intzv.ru ООО «НТЗ «Волхов» и предоставляется по запросу | ||
приведены в разделе 3 документа «Трансформаторы тока ТВ-НТЗ. Руководство по эксплуатации. 0.НТЗ.142.045 РЭ».
Нормативные и технические документы, устанавливающие требования к средству измеренийГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
ГОСТ Р МЭК 61869-2-2015 «Национальный стандарт Российской Федерации. Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. №2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
ТУ 3414-016-30425794-2016 «Трансформаторы тока ТВ-НТЗ. Технические условия».
Лист № 5 Всего листов 5 Правообладатель
Общество с ограниченной ответственностью «Невский Трансформаторный Завод «Волхов» (ООО «НТЗ «Волхов»)
ИНН 5321152861
Адрес: 173008, г. Великий Новгород, ул. Северная, д. 19
ИзготовительОбщество с ограниченной ответственностью «Невский Трансформаторный Завод «Волхов» (ООО «НТЗ «Волхов»)
ИНН 5321152861 Адрес: 173008, г. Великий Новгород, ул. Северная, д. 19
Испытательный центрФедеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон: +7 (495) 437-55-77 Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц № 30004-13.
