Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «06» июля 2018 г. №1425

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы дымовых газов Testo 320

Анализаторы дымовых газов Testo 320 предназначены для измерений объёмной доли кислорода (О₂) и оксида углерода (СО).

Принцип действия анализаторов дымовых газов Testo 320 основан на использовании электрохимических ячеек для измерения объёмной доли кислорода, оксида углерода.

Анализаторы дымовых газов Testo 320 собраны в корпусе из пластика, имеют жидкокристаллический дисплей и клавиатуру на передней панели.

Внутри корпуса анализаторов дымовых газов расположена электронная плата управления с подключенными к ней измерительными ячейками, а также аккумулятор и насос для забора газа.

Корпус анализаторов дымовых газов Testo 320 имеет разъём для подключения газозаборного зонда, а также сенсор температуры окружающего воздуха. Разъём позволяет подключать совместимые зонды различной длины. На задней стенке корпуса расположена крышка, используемая для замены измерительных ячеек.

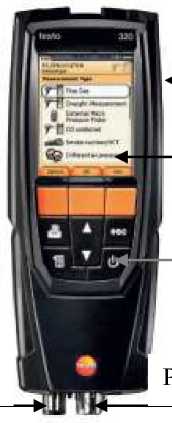

Общий вид средства измерений представлен на рисунке 1.

Сенсор температуры

Рисунок 1 - Общий вид средства измерений

Место пломбировки корпуса

◄--

ЖК-Дисплей

Клавиатура управления анализатором

Разъём для подключения газозаборного зонда

Значимой частью номера версии ПО является первая цифра. Цифры в номере после точки означает модификации, заключающиеся в несущественных для технических характеристик изменениях (например, добавлении языка интерфейса, порядка вывода на дисплей и т.п.) или устранениях незначительных программных дефектов.

Обработка метрологических данных происходит на основе жёстко определенного алгоритма без возможности изменения.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист Руководства по эксплуатации типографским способом и на заднюю панель корпуса анализатора в виде наклейки.

Таблица 4 - Комплектность средства измерений

осуществляется по МП РТ 1790-2012 «ГСИ. Анализаторы дымовых газов Testo 320. Методика поверки» с Изменением № 1, утверждённому ГЦИ СИ ФБУ «Ростест-Москва» 30 марта 2018 г.

Основные средства поверки:

- стандартные образцы состава газовой смеси O₂-N₂ и CO-N₂ (ГСО № 10546-2014) в баллонах под давлением.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

приведены в эксплуатационном документе.

ГОСТ Р 50759-95 Анализаторы газов для контроля промышленных и транспортных выбросов.

ГОСТ 8.578-2014 Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха. Общие технические условия.

ГОСТ Р 51522.1-2011 Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Часть 1. Общие требования и методы испытаний.

Техническая документация изготовителя «Testo SE & Co. KGaA».

Фирма «Testo SE & Co. KGaA», Германия

Адрес: Testo-StraBe 1, 79853 Lenzkirch, Deutschland

Телефон: +49 7653 681-0, +49 7653 681-100

E-mail: info@testo.de

Web-сайт: www.testo.de,www.testo.com

Общество с ограниченной ответственностью «Тэсто Рус» (ООО «Тэсто Рус») Адрес: 115054, г. Москва, переулок Строченовский Б., д.23В, стр.1

Телефон: 8 (495) 221-62-13, факс: 8 (495) 221-62-16

Е-mail: info@testo.ru

Web-сайт: www.testo.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Телефон: 8 (495) 544-00-00

Web-cайт: www.rostest.ru

E-mail: info@rostest.ru

Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа RA.RU.310639 от 16.04.2015 г.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

6 июля 2018 г.                                                Ns 1425

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 49667/1 «Анализаторы дымовых газов Testo 320» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО «Тэсто Рус» от 30 мая 2018 г. № ТП-029 приказываю:

• 1. Внести изменения в описание типа на анализаторы дымовых газов Testo 320, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 52542-13, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2.  Установить поверку по документу МП РТ-1790-2012 «ГСП. Анализаторы дымовых газов Testo 320. Методика поверки» с Изменением №1, утвержденному ФБУ «Ростест-Москва» 30.03.2018 и распространить действие документа на анализаторы дымовых газов Testo 320, находящиеся в эксплуатации.

• 3. Переоформить свидетельство об утверждении типа № 49667/1 «Анализаторы дымовых газов Testo 320», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 52542-13, в связи с заменой документа на методику поверки.

• 4.  Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

1

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036ECDC011E780DAE0071B1B53CD41 Кому выдан: Голубев Сергей Сергеевич Действителен: с 20.11.2017 до 20.11.2018
