Приложение к приказу Федерального агентства по техническому регулированию и метрологии

от «25» июня 2018 г. № 1262

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установка трубопоршневая поверочная двунаправленная

Установка трубопоршневая поверочная двунаправленная предназначена для измерений количества жидкости при проведении поверки, контроле и исследовании метрологических характеристик преобразователей расхода, входящих в состав системы измерений количества и показателей качества нефти № 512.

Принцип действия установки трубопоршневой поверочной двунаправленной (далее -ТПУ) основан на повторяющемся вытеснении известного объёма жидкости из измерительного участка ТПУ.

ТПУ состоит из следующих основных частей: цилиндрического участка с измерительным объемом, свободно перемещающегося под действием потока жидкости шарового поршня, детекторов положения поршня, четырехходового переключающего крана-манипулятора, средств измерений давления и температуры.

При выполнении поверки, контроля и исследовании метрологических характеристик, ТПУ и преобразователь расхода соединяют последовательно. Четырёхходовой переключающий кран ТПУ поворачивают в положение "запуск" и в поток жидкости, проходящей через ТПУ, запускается шаровой поршень. Перемещение поршня через измерительный участок ТПУ с известной вместимостью приводит к последовательному срабатыванию детекторов ТПУ.

ТПУ может работать совместно с измерительно-вычислительным комплексом (далее -ИВК) или счетчиком импульсов.

При поверке, контроле и исследовании метрологических характеристик преобразователей объемного расхода по ТПУ определяется соответствием числа импульсов, поступивших с преобразователя расхода, величине вытесненного из ТПУ объема жидкости. Срабатывание детекторов ТПУ приводит к запуску и остановке ИВК или счетчика импульсов, работающих совместно с ТПУ. При этом в ИВК производится отсчёт импульсов, поступающих от поверяемого преобразователя. Через известные вместимость измерительного участка ТПУ и количество импульсов определяется коэффициент преобразования преобразователя расхода. Вместимость калиброванного участка определена для двух пар детекторов A-C-A и B-D-B.

Поверка, контроль и исследование метрологических характеристик преобразователей массового расхода проводится аналогично, с той разницей, что во время перемещения поршня через измерительный участок ТПУ дополнительно выполняется измерение плотности с помощью поточного преобразователя плотности, а коэффициент преобразования преобразователя расхода определяется через известные значения плотности, вместимости измерительного участка ТПУ и количество импульсов.

ТПУ выполнена в стационарном исполнении (типоразмер 20).

Общий вид ТПУ приведен на рисунке 1.

Пломбировка ТПУ осуществляется с помощью проволоки и свинцовой пломбы с нанесением знака поверки давлением на пломбы, установленные на проволоках, пропущенных через отверстия завернутых винтов крепления и фланцевых соединений калиброванного участка. Схема пломбировки приведена на рисунке 2.

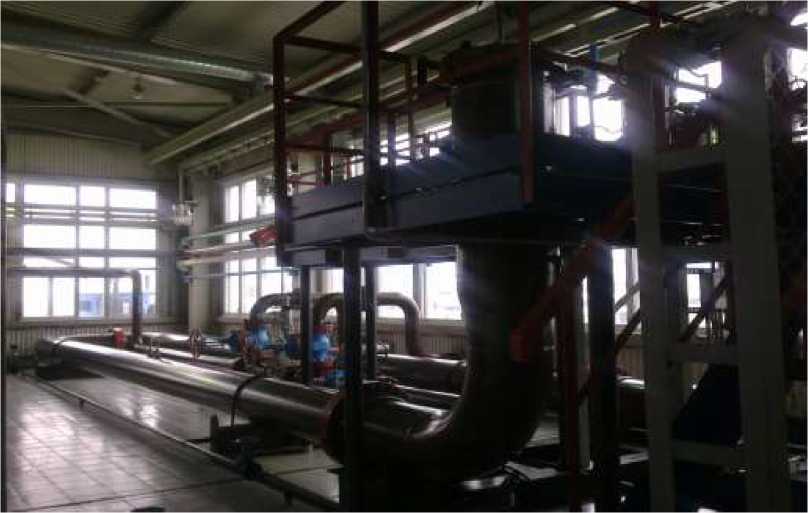

Рисунок 1 - Общий вид установки поверочной трубопоршневой двунаправленной

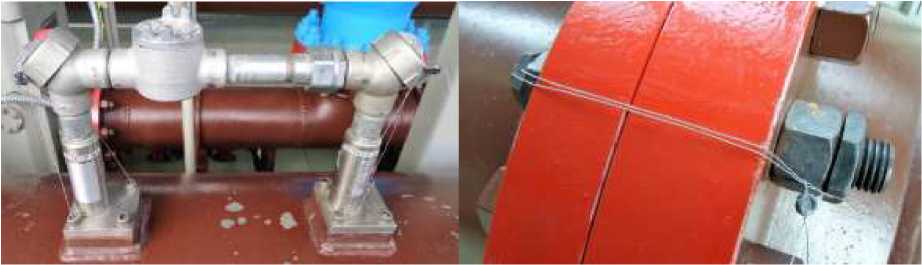

Рисунок 2 - Места пломбирования детектора и фланцевых соединений

Программное обеспечение отсутствует.

Таблица 1 - Метрологические характеристики ТПУ

Таблица 2 - Основные технические характеристики

наносится на маркировочную табличку, установленную на корпусе ТПУ или на титульный лист паспорта типографским способом.

Таблица 3 - Комплектность ТПУ

осуществляется по документам:

• - МИ 1972-95 «Рекомендация. ГСИ. Установки поверочные трубопоршневые. Методика поверки поверочными установками на базе весов ОГВ или мерников»,

• - МИ 2974-2006 «Рекомендация. ГСИ. Установки поверочные трубопоршневые 2-го разряда. Методика поверки трубопоршневой поверочной установки 1-го разряда с компаратором».

Основные средства поверки:

• - весы эталонные по ГОСТ 8.021-2015, пределы допускаемой относительной погрешности ±0,01 %;

• - набор эталонных мерников 1-го разряда по ГОСТ 8.400-2013, пределы допускаемой основной относительной погрешности ±0,02 %;

• - трубопоршневая поверочная установка 1-го разряда по ГОСТ 8.510-2002, пределы допускаемой относительной погрешности ±0,05 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке ТПУ, а также на пломбы, установленные в соответствии с рисунком 2.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости

«Daniel Measurement and Control Inc/ / Division of Emerson Process Management», США

Адрес: USA, 11100 Britmoore Park Drive, Houston, Texas 77041

Телефон (факс): 713-827-5033, +1 713 827 3880

Web-сайт: http://www.emerson.com/en-us/automation-solutions

E-mail: DanielCST.Support@Emerson.com

Открытое акционерное общество «Славнефть-Мегионнефтегаз»

ИНН 8605003932

Адрес: 628684, г. Мегион, Ханты-Мансийский автономный округ - Югра, ул. Кузьмина, д.51

Телефон (факс): (34643) 4-67-02, (34643) 4-64-91

Web-сайт: http://www.sn-mng.ru

E-mail: odp@mng.slavneft.ru

Общество с ограниченной ответственностью «Метрологический центр СТП» (ООО «Метрологический центр СТП»)

Адрес: 420107, г. Казань, ул. Петербургская, д. 50

Телефон: (843) 214-20-98, факс: (843) 227-40-10

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Аттестат аккредитации ООО «Метрологический центр СТП» по проведению испытаний средств измерений в целях утверждения типа № 30151-11 от 01.10.2011 г.

В части вносимых изменений

Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО Центр Метрологии «СТП»)

Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, корп. 5, офис 7 Телефон (факс): (843) 214-20-98, (843) 227-40-10

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Аттестат аккредитации ООО Центр Метрологии «СТП» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311229 от 30.07.2015 г.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

25 июня 2018 г.

Москва

О внесении изменений в описание типа на установку трубопоршневую поверочную двунаправленную

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее-Административный регламент) и в связи с обращением ОАО «Славнефть-Мегионнефтегаз» от 20 ноября 2017 г. № ДЧ-19-233 приказываю:

• 1. Внести изменения в описание типа на установку трубопоршневую поверочную двунаправленную, в единичном экземпляре с заводским номером -556? Зарегистрирована. в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 51437-12, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.
