№1180 от 13.06.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 32161
О переоформлении свидетельства об утверждении типа средства измерений № 58901 "Хроматографы газовые промышленные специализированные МикроСАМ РУС" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 1180 от 13.06.2018
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ13 июня 2018 г. № 1180
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 58901 «Хроматографы газовые промышленные специализированные МикроСАМ РУС» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО «НПО «ЭКОХИМПРИБОР» от 17 апреля 2018 г. № 180417/01 приказываю:
-
1. Внести изменения в описание типа на хроматографы газовые промышленные специализированные МикроСАМ РУС, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 60791-15, изложив его в новой редакции согласно приложению к настоящему приказу. Установить поверку по документу МП-242-1855-2015 «Хроматографы газовые промышленные специализированные МикроСАМ РУС. Методика поверки с Изменением № 1», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 30.11.2017, и распространить действие документа на хроматографы газовые промышленные специализированные МикроСАМ РУС, находящиеся в эксплуатации.
-
2. Переоформить свидетельство об утверждении типа № 58901 «Хроматографы газовые промышленные специализированные МикроСАМ РУС», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 60791-15, в связи с внесением изменений в методику поверки.
-
3. Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С. С. Голубев
Л
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: O0E1O36ECDC011E78ODAE0071B1B53CD41
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 20.11.2017 до 20.11.2018
к___________—___________/Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «13» июня 2018 г. №1180
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Хроматографы газовые промышленные специализированные МикроСАМ РУС
Назначение средства измеренийХроматографы газовые промышленные специализированные МикроСАМ РУС (далее -хроматографы) предназначены для непрерывных автоматических измерений молярной доли компонентов газа горючего природного (ГГП) в соответствии с ГОСТ 31371.7-2008 с последующим расчетом значений физико-химических показателей проб газа горючего природного по ГОСТ 31369-2008.
Описание средства измеренийПринцип действия хроматографов основан на разделении компонентов анализируемой пробы в хроматографических колонках вследствие различного распределения компонентов пробы между неподвижной фазой и подвижной фазой - газом-носителем и последующем детектировании компонентов смесей с помощью детекторов.
Хроматографы представляют собой стационарную автоматизированную измерительную систему универсального назначения, смонтированную в полевом корпусе, состоящую из следующих основных функциональных узлов:
-
- аналитический модуль (1 или 2);
-
- модуль управления и обработки данных;
-
- электронные регуляторы давления с модулем управления;
-
- электромагнитные клапаны;
-
- дисплей.
Хроматографы предназначены для непрерывной работы в автоматическом режиме в течение длительного времени.
В состав аналитического модуля входят следующие компоненты:
-
- регулятор температуры (нагреватель);
-
- хроматографические колонки;
-
- детекторы по теплопроводности (ДТП);
-
- мембранный клапан;
-
- пробоотборная петля;
-
- бесклапанные переключатели потоков.
Аналитический модуль термостатирован (теплоизолирован).
В состав модуля управления и обработки данных входят следующие компоненты:
-
- коммуникационный и аналитический контроллер - CAC-плата;
-
- процессор обработки данных в реальном времени - RSP-плата.
Для измерения молярной доли этана, пропана, изобутана, н-бутана, изопентана, н-пентана, неопентана, гексана, углеводородов С6+высшие, диоксида углерода, азота, сероводорода и карбонилсульфида в ГГП используется один аналитический модуль (стандартная комплектация хроматографа), газ-носитель гелий. Молярную долю сероводорода и карбонилсульфида измеряют опционно.
Для измерения молярной доли гелия и водорода в ГГП используется дополнительный аналитический модуль, газ-носитель аргон, при этом аналитические модули объединяются в комплекс и работают синхронно под общим управлением одного из них, назначаемого ведущим.
Градуировка хроматографов проходит в автоматическом режиме методом абсолютной градуировки (по одной точке) в соответствии с ГОСТ 31371.7-2008 с использованием ГСО состава природного газа. Измерение молярной доли азота проводится суммарно с кислородом и аргоном.
Молярная доля метана определяется как разность между 100 % и суммой измеренных значений молярной доли определяемых компонентов и значений молярной доли неопределяемых компонентов, учитываемых как условно-постоянные.
Хроматографы могут применяться для измерения молярной доли в более широком диапазоне в газовых смесях на основе компонентов, указанных в таблице 2. В этом случае, измерения молярной доли компонентов в газовых смесях должны проводиться в соответствии с аттестованными методами (методика) измерений (при использовании в сфере государственного регулирования обеспечения единства измерений).

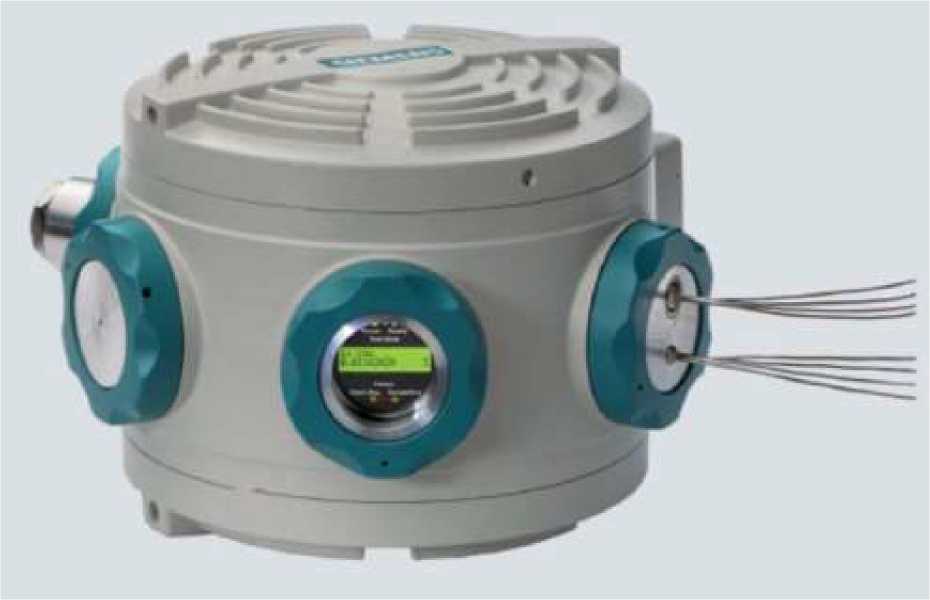

Общий вид хроматографов приведен на рисунке 1. Пломбирование хроматографов от несанкционированного доступа не предусмотрено.
Рисунок 1 - Общий вид хроматографов газовых промышленных специализированных МикроСАМ РУС
Программное обеспечениеХроматографы имеют программное обеспечение SITRANS CV версии 3.10.00, включающее в себя встроенное программное обеспечение с метрологически значимой частью SICV версия 3.10.03 и сервисное программное обеспечение CVControl.
Уровень защиты ПО SITRANS CV от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно п. 4.5 Р 50.2.077-2014.
Метрологически значимой частью встроенного ПО является управляющая программа SICV версии 3.10.03, загруженная в хроматографы.
ПО CVControl версия 2.8.2.0 - пользовательский графический интерфейс, предназначенный для управления хроматографами и устанавливаемый на компьютер.
Программное обеспечение SITRANS CV версии 3.10.00 аттестовано ФГУП «ВНИИМ им. Д.И. Менделеева» 26 февраля 2015 г. «Свидетельство № ПО-202-01-2015 о метрологической аттестации программного обеспечения (программы) SITRANS CV версии 3.10.00, включающего в себя встроенное программное обеспечение с метрологически значимой частью SICV версии 3.10.03 и сервисное программное обеспечение CVControl.
Идентификационные данные ПО SITRANS CV представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ВПО SICV |
|
Номер версии (идентификационный номер) ПО |
3.10.03 |
|
Контрольная сумма ПО |
909D (по алгоритму CRC16) |
|
Идентификационное наименование ПО |
СПО CVControl * |
|
* Не является метрологически значимым, указывается для справки. | |
Метрологические характеристики хроматографов приведены в таблице 2.
Таблица 2 - Метрологические характеристики
|
Наименование компонента |
Диапазон измерений молярной доли компонента, % 1)1 |
Пределы допускаемой абсолютной погрешности ±Д (х) 2), % |
|
Этан |
от 0,005 до 15 |
0,04-х + 0,00026 |
|
Пропан |
от 0,005 до 6 |
0,06-х + 0,00024 |
|
Изобутан |
от 0,005 до 4 |
0,06-х + 0,00024 |
|
н-Бутан |
от 0,005 до 4 |
0,06-х + 0,00024 |
|
Изопентан |
от 0,005 до 2,0 |
0,06-х + 0,00024 |
|
н-Пентан |
от 0,005 до 2,0 |
0,06-х + 0,00024 |
|
Неопентан (2,2-Диметилпропан) |
от 0,005 до 0,05 |
0,06-х + 0,00024 |
|
Гексаны (С6+высшие) ) |
от 0,005 до 1,5 |
0,06-х + 0,00024 |
|
Диоксид углерода |
от 0,005 до 10 |
0,06-х + 0,0012 |
|
Азот (суммарный пик с кислородом и аргоном) |
от 0,005 до 15 |
0,04-х + 0,0013 |
|
Гелий (Не) |
от 0,0010 до 1,0 |
0,06-х + 0,00024 |
|
Водород (Н2) |
от 0,0010 до 1,0 |
0,06-х + 0,00024 |
|
Сероводород (H2S) |
от 0,005 до 5 |
0,1-х + 0,0005 |
|
Карбонилсульфид (COS) |
от 0,005 до 5 |
0,1-х + 0,0005 |
|
Метан |
от 40 до 99,97 |
-0,0187-х + 1,88 |
х - измеренное значение молярной доли компонента ГГП. | ||
Технические и эксплуатационные характеристики указаны в таблице 3.
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Разрешение двух соседних хроматографических пиков, не менее: | |
|
- азот - метан |
0,1 |
|
- метан - диоксид углерода |
1,0 |
|
- и-бутан - н-бутан |
1,0 |
|
- гелий - водород |
1,0 |
|
- этан - сероводород |
1,0 |
|
Время непрерывной работы хроматографов без корректировки градуировочной зависимости, ч, | |
|
не менее * |
24 |
|
Параметры электропитания: | |
|
- напряжение постоянного тока, В |
24 (от 18,5 до 30,2) |
|
Габаритные размеры, мм, не более: | |
|
- ширина |
360 |
|
- высота |
220 |
|
- глубина |
300 |
|
Масса, кг, не более |
15 |
|
Среднее время наработка на отказ, ч |
26280 |
|
Средний срок службы, лет |
8 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
-10 до +55 |
|
- относительная влажность, %, не более |
(кратковременно от -20 до +55) 90 |
|
- атмосферное давления, кПа |
от 84 до 107 |
|
Маркировка взрывозащиты |
1ExdIICT4X |
|
Взрывонепроницаемая оболочка вида |
d |
|
Степень защиты обеспечивается оболочкой |
IP65 |
|
Степень защиты от поражения электрическим | |
|
током |
класс III |
|
* Допускаемое отклонение выходного сигнала за 24 часа непрерывной работы | |
|
хроматографа вычисляют по формуле (6) ГОСТ 31371.7-2008. | |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на левую панель корпуса хроматографа в виде наклейки.
Комплектность средства измеренийТаблица 4 - Комплектность хроматографов
|
Наименование |
Обозначение |
Количество |
|
Хроматограф газовый промышленный специализированный МикроСАМ РУС |
- |
1 шт. |
|
Дистрибутив программного обеспечения на цифровом носителе |
- |
1 CD диск |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Руководство пользователя |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Методика поверки |
МП-242-1855-2015 с Изменением №1 |
1 экз. |
осуществляется по документу МП-242-1855-2015 «Хроматографы газовые промышленные специализированные МикроСАМ РУС. Методика поверки с Изменением № 1», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 30 ноября 2017 г.
Основные средства поверки:
- стандартные образцы состава природного газа ГСО 9299-2009 (ИПГ-13) и ГСО 10540-2014. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в документе ГОСТ 31371.7-2008 «Газ природный. Определение состава методом газовой хроматографии с оценкой неопределенности. Методика выполнения измерений молярной доли компонентов».
Нормативные и технические документы, устанавливающие требования к хроматографам газовым промышленным специализированным МикроСАМ РУСГОСТ 8.578-2008 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
ТУ4215-001-86648526-2014 Хроматографы газовые промышленные специализированные МикроСАМ РУС. Технические условия
ИзготовительОбщество с ограниченной ответственностью «Научно-производственное объединение «ЭКОХИМПРИБОР» («ООО «НПО «ЭКОХИМПРИБОР»)
ИНН 5010037190
Адрес: 141983, Московская область, г. Дубна, ул. Программистов, д. 4, стр. 2, оф. 78 Телефон: +7 (496) 219-06-11, факс: +7 (496) 219-06-11
Web-сайт: www.ecohimpribor.ru
E-mail: Info@ecohimpribor.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научной-исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: +7(812) 251-76-01, факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
