ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

(в редакции, утверждённой приказом Росстандарта №947 от 19.05.2018)

Анализаторы пыли Met One модели ВАМ-1020, Е-ВАМ (далее - анализаторы пыли Met One) предназначены для измерений массовой концентрации пыли различного происхождения в атмосферном воздухе.

Принцип действия анализаторов пыли Met One - радиоизотопный, основан на поглощении в - излучения частицами пыли, осаждёнными на фильтрующую ленту. В качестве источника в- излучения используется изотоп С¹⁴. Пыль осаждается на фильтрующей ленте в результате прокачивания пробы воздуха насосом. Измерение величины поглощения излучения осуществляется с помощью встроенного в анализатор детектора - органического сцинтиллятора с фотоэлектронным умножителем.

Анализаторы позволяют проводить измерения массовой концентрации суммарных фракций взвешенных частиц в воздухе (TSP), а также могут оснащаться импакторами и циклонами для выделения мелких фракций пыли (РМ10, РМ2.5, РМ1).

Конструктивно анализаторы Met One модели ВАМ-1020 состоят из аналитического блока и внешнего насоса. Анализаторы модели Е-ВАМ состоят из аналитического блока и насоса, размещённых в защитном корпусе (опционально может быть подключён внешний насос).

Регистрация изменения поглощения в - излучения в процессе отбора пробы анализатором E-BAM позволяет индицировать текущие показания массовой концентрации пыли. Эти значения выводятся на дисплей с периодичностью, задаваемой в меню пользователя (1, 5, 10, 15, 30, 60 минут).

Анализаторы ВАМ-1020 дополнительно могут оснащаться нефелометрическим модулем BX-895, предназначенным для индикации показаний массовой концентрации пыли (TSP, РМ10, РМ2.5) в режиме реального времени.

Модели анализаторов отличаются также исполнением аналитического блока, диапазонами измерений, габаритными размерами и массой. В зависимости от исполнения аналитического блока управление может осуществляться: с помощью кнопок на передней панели с ЖК-дисплеем или с помощью сенсорного ЖК-дисплея. Модель E-BAM может поставляться с внешним насосом. Наименование моделей может содержать дополнительную буквенную и/или числовую индексацию.

Анализаторы пыли Met One оснащены аналоговыми выходами и цифровым интерфейсом RS-232.

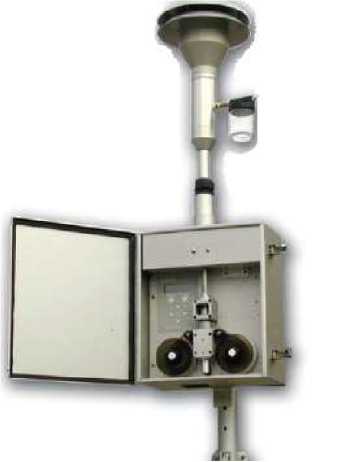

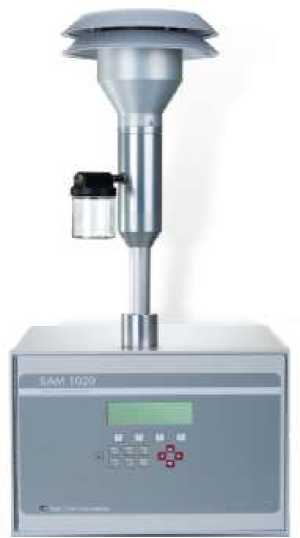

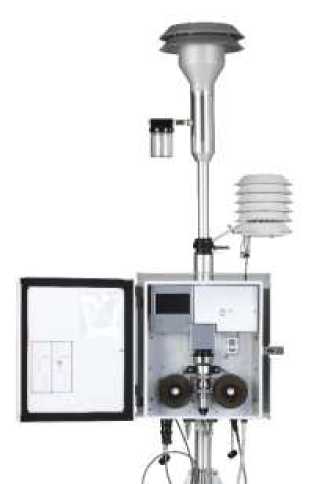

Общий вид анализаторов пыли Met One в зависимости от исполнения изображён на рисунке 1. Пломбировка корпуса не предусмотрена.

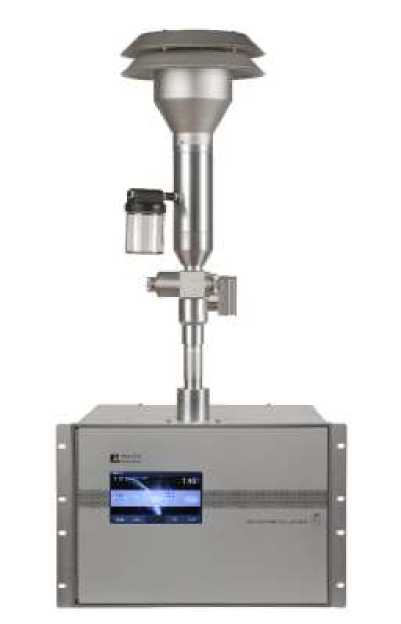

Анализатор пыли модели ВАМ-1020 (управление с помощью сенсорного дисплея)

Рисунок 1 - Общий вид анализаторов пыли Met One

Анализаторы пыли Met One имеют встроенное программное обеспечение (ПО). ПО используется для выполнения измерений, сбора, обработки, отображения, хранения и передачи результатов измерений на внешние устройства и носители информации. В зависимости от исполнения аналитического блока применяется различное ПО. Уровень защиты ПО «средний» в соответствии с документом Р 50.2.077-2014. При нормировании метрологических характеристик учтено влияние ПО.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

наносится на лицевую панель анализаторов пыли Met One и титульный лист руководства по эксплуатации методом компьютерной графики.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

осуществляется по документу МП 242-1498-2014 «Анализаторы пыли Met One. Методика поверки» с изменением № 1, утверждённому ФГУП «ВНИИМ им. Д.И. Менделеева» «15» марта 2018 г.

Основные средства поверки: рабочий эталон единицы массовой концентрации частиц в аэродисперсных средах с относительной погрешностью не более ±10 % в соответствии с ГОСТ Р 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов».

Допускаемся применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов».

Техническая документация изготовителя.

Фирма «Met One Instruments Inc.», США

Адрес: 1600 NW Washington Blvd, Grants Pass, OR 97526, USA

Телефон: (541) 471-7111; факс: (541) 471-7116

Web-сайт: www.metone.com

Общество с ограниченной ответственностью «Синтрол» (ООО «Синтрол») ИНН 7839391453

Адрес: 196158, г. Санкт-Петербург, Дунайский пр., д. 13, корп. 1

Телефон: +7 (812) 448-60-83

Web-сайт: www.sintrol.ru

E-mail: spb@sintrol.com»

Федеральные государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

(ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19

Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
