МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

21 апреля 2022 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему

на средства измерений, находящиеся в эксплуатации.

• 4. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов

сведений, утвержденным приказим Мини и 1 ери 1 на промышленности

и торговли Российской Фе; ерацдаиОТв^еайБ^Шает^

_{с ту}-                                   Федеральное агентство по техническому регулжхэванию и              - „

• 5. Контроль за испол] гением настояща^сяриказа оставляю за собой.

СВЕДЕНИЯ О СЕРТ'ИЧЧНКА Г Е- Д I

Сертификат: 02A929BS000BAEF7814AB38FF70BO46437 Кому выдан: Шалаев Антон Павлович

Действителен: с 27.12.2021 до 27.12.2022

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «21» апреля 2022 г. № 1039

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» апреля 2022 г. № 1039

Лист № 1

Всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы модели 43i

Газоанализаторы модели 43i (в дальнейшем - газоанализаторы) предназначены для автоматического непрерывного измерения содержания диоксида серы в воздухе рабочей зоны, отходящих дымовых газах, технологических газовых средах.

Принцип действия газоанализаторов основан на методе импульсной флуоресценции. Проба с диоксидом серы облучается ультрафиолетом с определенной длиной волны, молекулы SO2 поглощают ультрафиолетовое излучение, переходят в нестабильное возбужденное энергетическое состояние, из которого затем возвращаются в обычное состояние, испуская ультрафиолетовое излучение с другой длиной волны. Излучение регистрируют с помощью фотоэлектронного умножителя (ФЭУ). Интенсивность излучения прямо пропорциональна концентрации диоксида серы.

Конструктивно газоанализаторы выполнены в едином корпусе и состоят из блока конвертации, эжектора для удаления легких углеводородов, камеры флуоресценции и насоса.

Вывод данных может осуществляться непосредственно на ЖК экран, находящийся на передней панели газоанализатора, также прибор оснащен интерфейсами RS-232 и RS-485, для подключения к персональному компьютеру или самописцу и аналоговым выходом 4-20 мА. Также возможно подключение прибора к локальной сети Ethernet.

Общий вид газоанализаторов модели 43i представлен на рисунке 1.

Пломбирование газоанализаторов не предусмотрено.

Нанесение знака поверки на газоанализаторы не предусмотрено. Знак поверки наносится на свидетельство о поверке.

Рисунок 1 - Общий вид газоанализатора модели 43i

Уровень защиты программного обеспечения "высокий" в соответствии с Р 50.2.077-2014.

Программное обеспечение газоанализаторов модели 43i имеет древовидную структуру. С помощью ПО можно считывать результаты измерений, проводить калибровку прибора, настраивать пороги срабатывания сигнализации.

Программное обеспечение не влияет на метрологические характеристики газоанализаторов.

Таблица 1 - Идентификационные данные программного обеспечения

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на корпус газоанализаторов способом наклейки и титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

приведены в руководстве по эксплуатации, глава 1 "Принцип действия"

Приказ Росстандарта от 31.12.2020 г. № 2315 Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах.

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия

Техническая документация фирмы-изготовителя "Thermo Fisher Scientific", США.

Фирма "Thermo Fisher Scientific", США

Юридический адрес: 27 Forge Parkway Franklin, MA 02038, USA

Тел.: +1(866)282-0430, факс +1(508)520-1460

Web-сайт: www.thermofisher.com

Федеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт метрологической службы" (ФГУП "ВНИИМС")

Адрес: 119361, г. Москва, ул. Озерная, 46

Тел./факс: (495) 437 55 77 / (495) 437 56 66;

Web-сайт: vniims.ru

e-mail: office@vniims.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30004-13 от 29.03.2018 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» апреля 2022 г. № 1039

Лист № 1 Регистрационный № 61467-15                                        Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры электромагнитные Promag (модификации Promag 100, Promag 200, Promag 400, Promag 800)

Расходомеры электромагнитные Promag (модификации Promag 100, Promag 200, Promag 400, Promag 800) (далее расходомеры) предназначены для измерений расхода и объема электропроводящих жидкостей с проводимостью более 5 мкСм/см.

Расходомер состоит из первичного электромагнитного преобразователя расхода (датчика) Promag H, P, W, D, L, E и одного из измерительных преобразователей (ИП) 100, 200, 400 или 800 смонтированных компактно или раздельно в герметичных корпусах.

Принцип измерений расхода основан на применении закона Фарадея для проводника в магнитном поле, когда в потоке электропроводящей жидкости, движущейся в магнитном поле, наводится ЭДС, величина которой пропорциональна скорости потока. ИП преобразует наведенную ЭДС в электрический аналоговый/цифровой сигнал, отображаемый на ЖК дисплее самого прибора или передаваемый на персональный компьютер, контроллер или на мобильный телефон в виде смс-сообщения.

Расходомер является программируемым средством измерений и осуществляет функции:

• -  измерений объема, объёмного расхода измеряемой среды;

• -  индикации результатов измерений в различных единицах расхода, объема, проводимости и температуры;

• -  самодиагностики и индикации неисправностей, предупреждения в виде кода ошибок, классифицированных по NAMUR NE 107;

• -  перенастройки диапазонов измерений;

• -  самоочистки электродов с возможностью установки периодичности вручную;

• -  дозирования;

• -  автоматического сохранения информации о датчике, последних ошибках и настройках ИП расходомеров Promag 100, Promag 200, Promag 400 в энергонезависимую память HistoROM DAT, установленную в корпусе ИП. Настройки прибора Promag 200 можно так же сохранить в энергонезависимой памяти, встроенной в дисплей расходомера и, при помощи данного дисплея перенести настройки на другие расходомеры Promag 200. Измеренные значения показаний приборов могут быть сохранены в энергонезависимую память HistoROM DAT с опцией расширенного исполнения (Extended HistoROM) для расходомеров Promag 200 и Promag 400, которая увеличивает объем памяти и отображает данные в виде графиков расходомера;

• - автоматического сохранения информации о процессе, датчике, последних ошибках и параметров настройки ИП расходомеров Promag 800 во встроенный в ИП регистратор данных;

• - удаленной настройки и управления расходомером Promag 800 на расстоянии до 10 м при помощи интерфейса Bluetooth;

• - передачи измерительной информации в аналоговом виде и/или цифровом на персональный компьютер, контроллер, мобильный телефон, удаленное устройство индикации.

Расходомер Promag 100 в сочетании с датчиком H контролирует температуру и электропроводность среды для отслеживания стадий процесса мойки/стерилизации по месту монтажа прибора и осуществляет индикацию расчетного массового и скорректированного по температуре объемного расхода.

ИП может быть смонтирован компактно с датчиком или удален от него. Обслуживание, настройка, диагностика расходомеров возможна с дисплея, персонального компьютера или контроллера.

Расходомеры Promag 200 имеют искрозащищенное и/или взрывозащищенное или гигиеническое исполнение со специальными присоединениями.

Расходомеры Promag 200 имеют исполнение, сертифицированное согласно требованиям стандартов IEC 61508 (ГОСТ Р МЭК 61508) и IEC 61511 (ГОСТ Р МЭК 61511) на применение в электрических, электронных, программируемых электронных системах, связанных с безопасностью и имеющих уровень полноты безопасности SIL2.

В расходомерах Promag 100, Promag 200 и Promag 400 реализована технология Heartbeat™, позволяющая осуществлять имитационную поверку (самоповерку) путем контроля исправности датчика и электронных элементов первичного преобразователя и дрейфа характеристик электронного преобразователя, влияющих на метрологические характеристики прибора. Имитационная поверка может быть выполнена без демонтажа расходомера с трубопровода и остановки технологического процесса.

Для обслуживания, настройки и диагностики расходомеров с персонального компьютера могут использоваться сервисные программы FieldCare, SIMATIC PDM, AMS Device Manager, Config5800 и другие.

Для применения расходомера в учетно-расчетных операциях конструктивно предусмотрено пломбирование корпуса электронного преобразователя.

Идентификационные данные расходомера (серийный номер, модификация, адрес и дата производства и т.д.) наносятся на маркировочную табличку методом гравировки, если табличка металлическая или типографским способом, если табличка в виде наклейки.

Внешний вид расходомера приведен на рисунке 1. Схема пломбирования приведена на рисунке 2.

Promag 100

Promag D

Promag H

Promag 200

Promag L

Promag P

Promag 400

Promag W

Promag E

Promag 800

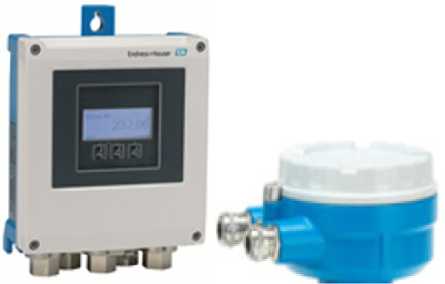

Измерительные преобразователи

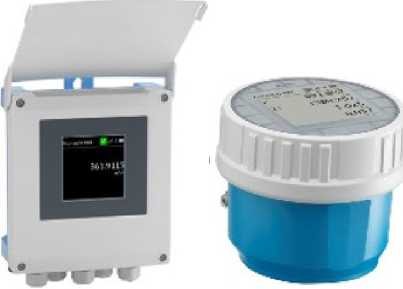

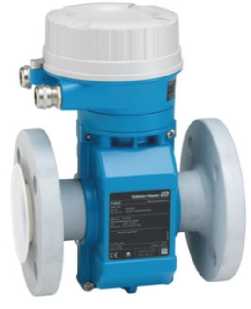

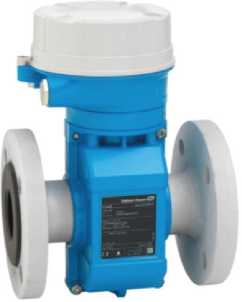

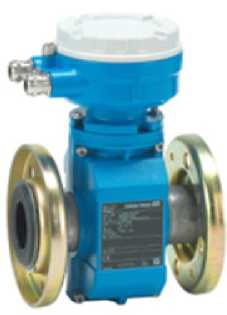

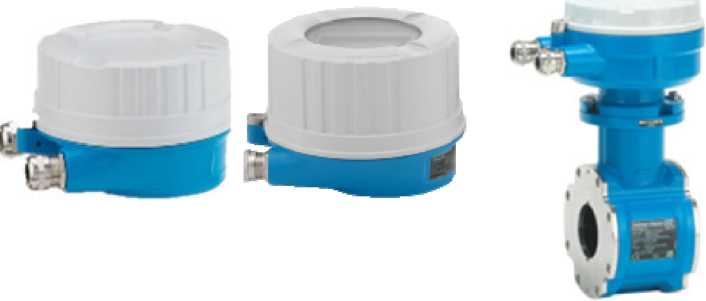

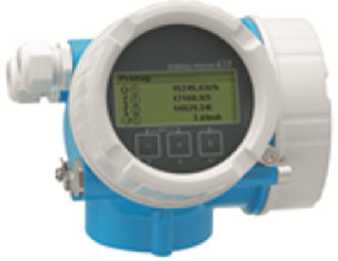

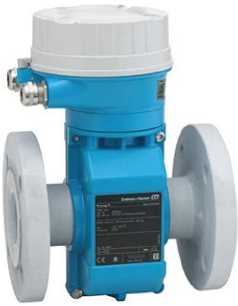

Рисунок 1 - Внешний вид расходомеров Promag

Рисунок 2 - Пломбирование корпуса измерительного преобразователя.

Программное обеспечение расходомеров состоит из двух частей Firmware и Hardware. Обработка результатов измерений и вычисление (метрологически значимая часть ПО) производится по специальным расчетным соотношениям, сохраняемых во встроенной программе (firmware) в виде Hex-File. Доступ к цифровому идентификатору firmware (контрольной сумме) невозможен.

Наименование ПО имеет структуру X.Y.Z, где:

Х - идентификационный номер firmware,обозначается 02;

Y - идентификационный номер текущей версии Software (от 00 до 99) -характеризующий функциональность преобразователя (различные протоколы цифровой коммуникации, а также совместимость с сервисными программами).

Z - служебный идентификационный номер (например, для усовершенствования или устранения неточностей (bugs tracing)) - не влияет на функциональность и метрологические характеристики расходомера.

Наименование ПО отображается на дисплее преобразователя при его включении (как неактивное, не подлежащее изменению).

Таблица 1 - Идентификационные данные программного обеспечения

ПО имеет уровень защиты "Высокий" от непреднамеренных и преднамеренных изменений согласно Р 50.2.077 - 2014.

Метрологические и технические характеристики приведены в таблицах 2, 3.

Таблица 2 - Метрологические характеристики первичного преобразователя

Таблица 3 - Метрологические характеристики измерительного преобразователя

наносится на корпус расходомера методом наклейки и на титульные листы эксплуатационной документации типографским способом.

Таблица 4 - Комплектность

приведены в разделе "Принцип действия и архитектура системы" Руководства по эксплуатации.

Приказ Росстандарта от 07.02.2018 г. №256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статистических измерениях, массового и объемного расходов жидкости.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.

ГОСТ 28723-90 Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний.

Техническая документация фирмы.

Фирма Endress+ Hauser Flowtec AG, Швейцария.

Адрес: Kaegenstrasse 7, 4153 Reinach BL 1, Switzerland

Тел.: +41 61 715 61 11, факс: +41 61 711 09 89

E-mail: info@flowtec.endress.com

Производственные площадки:

Endress+ Hauser Flowtec AG, Швейцария.

Адрес: Kaegenstrasse 7, 4153 Reinach BL 1, Switzerland

Тел.: +41 61 715 61 11, факс: +41 61 711 09 89

Endress+Hauser Flowtec AG, Франция.

Адрес: 35, rue de l'Europe, F - 68700 Cernay, France.

Тел.: +41 61 715 61 11, факс: +41 61 715 66 99

Endress+Hauser Flowtec (China) Co. Ltd

Адрес: China, Industrial Park (SIP), Su-Hong-Zhong-Lu No. 465, 215021 Suzhou, P.R. China

Тел.: +86 512 625 80208, факс: +86 512 625 81061

Федеральное государственное бюджетное учреждение "Всероссийский научноисследовательский институт метрологической службы" (ФГБУ "ВНИИМС")

Адрес: 119361, г. Москва, ул. Озерная, д.46

Тел./факс: (495)437-55-77 / 437-56-66;

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» апреля 2022 г. № 1039

Лист № 1 Регистрационный № 46376-11 Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи давления измерительные САПФИР-22ЕМ

Преобразователи давления измерительные САПФИР-22ЕМ (далее - преобразователи) предназначены для непрерывного преобразования значений избыточного давления, разрежения, избыточного давления-разрежения, абсолютного давления, разности давлений и гидростатического давления (уровня) жидких и газообразных, в том числе агрессивных, сред, газообразного кислорода и кислородосодержащих газовых смесей в унифицированный выходной токовый сигнал и (или) цифровой сигнал на базе HART-протокола.

Преобразователь изготавливается в виде единой конструкции. В его состав входят: первичный преобразователь, электронное устройство и светодиодный или жидкокристаллический индикатор. В качестве первичного преобразователя используются тензорезисторные (пьезорезистивные) и емкостные преобразователи давления. Среда под давлением подается в камеру первичного преобразователя и деформирует его мембрану, что приводит к изменению электрического сопротивления расположенных на ней тензорезисторов (пьезорезисторов) или емкости конденсатора, одним из электродов которого является мембрана первичного преобразователя. Электронное устройство преобразует сигнал, поступающий с первичного преобразователя в цифровой сигнал давления, поступающий на индикатор, и в унифицированный выходной токовый сигнал и (или) цифровой сигнал на базе HART-протокола.

Преобразователь САПФИР-22ЕМ с HART-протоколом передает информацию об измеряемой величине в цифровом виде по двухпроводной линии связи вместе с сигналом постоянного тока 4-20 мА, не оказывая на него влияния. Цифровой выход используется для связи преобразователя с портативным HART-коммуникатором или с персональным компьютером через стандартный последовательный интерфейс и дополнительный HART-модем.

Конструкция преобразователей позволяет оснащать их разделителями сред штуцерного или фланцевого исполнений, в том числе с применением капиллярных линий.

В зависимости от измеряемой величины преобразователи имеют следующие обозначения:

САПФИР-22ЕМ-ДИ - преобразователи избыточного давления,

САПФИР-22ЕМ-ДА - преобразователи абсолютного давления, САПФИР-22ЕМ-ДВ - преобразователи разрежения, САПФИР-22ЕМ-ДИВ - преобразователи давления-разрежения, САПФИР-22ЕМ-ДД - преобразователи разности давлений, САПФИР-22ЕМ-ДГ - преобразователи гидростатического давления, Преобразователи имеют исполнения:

• - общепромышленное,

• - повышенной надежности для эксплуатации на объектах АЭС (А).

В соответствии с ГОСТ 22520-85 преобразователи являются:

• - по числу преобразуемых входных сигналов - одноканальными;

• - по числу выходных унифицированных сигналов - одноканальными или двухканальными (унифицированный токовый сигнал и цифровой сигнал на базе HART-протокола);

• - по зависимости выходного сигнала от входного - с линейной зависимостью, для преобразователей разности давлений также с функцией извлечения квадратного корня;

• - в зависимости от возможности перестройки диапазона измерений - многопредельными, перенастраиваемыми.

В преобразователях предусмотрена защита от обратной полярности питающего напряжения.

Нормирование верхних и нижних пределов измерений осуществляется в кПа, МПа, кгс/см² и других единицах измерения и производится по согласованию между изготовителем и потребителем.

Фотографии общего вида преобразователей представлены на рисунках 1 - 3. Конструкция преобразователей не предусматривает нанесение на корпус знака поверки. Пломбирование преобразователей не предусмотрено.

Заводской номер наносится способом лазерной гравировки на стальную табличку, прикрепленную к корпусу преобразователей.

Знак утверждения типа наносится способом лазерной гравировки на стальную табличку, прикрепленную к корпусу преобразователей, и на переднюю панель преобразователей методом шелкографии.

Изображение таблички с местом нанесения заводского номера представлено на рисунке 4. Изображение места нанесения знака утверждения типа представлено на рисунках 2, 4.

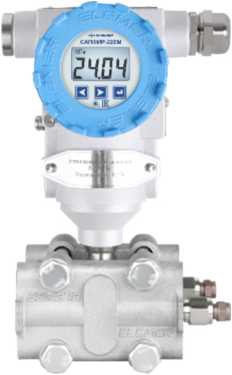

Общий вид преобразователей абсолютного давления, избыточного давления, разрежения, избыточного давления-разрежения САПФИР-22ЕМ-ДА, САПФИР-22ЕМ-ДИ, САПФИР-22ЕМ-ДВ, САПФИР-22ЕМ-ДИВ

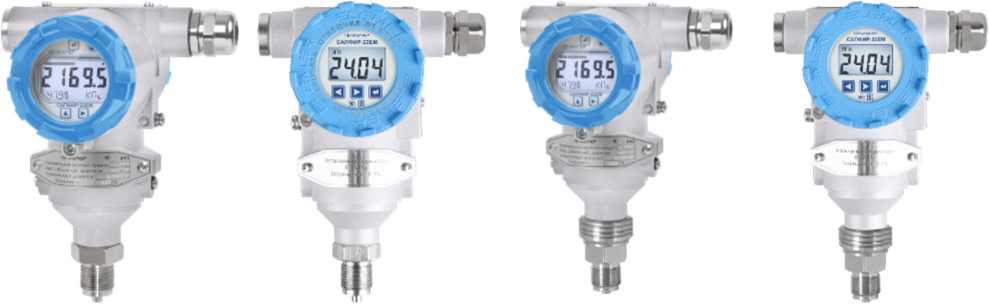

Общий вид преобразователей избыточного давления, разрежения, избыточного давления-разрежения, разности давлений САПФИР-22ЕМ-ДИ, САПФИР-22ЕМ-ДВ, САПФИР-22ЕМ-ДИВ САПФИР-22ЕМ-ДД

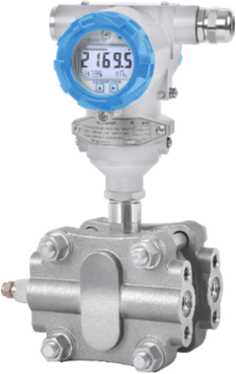

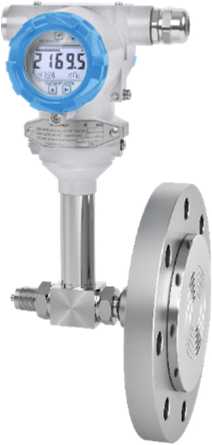

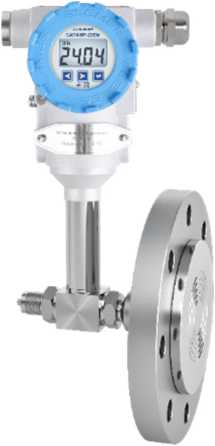

Общий вид преобразователей гидростатического давления САПФИР-22ЕМ-ДГ

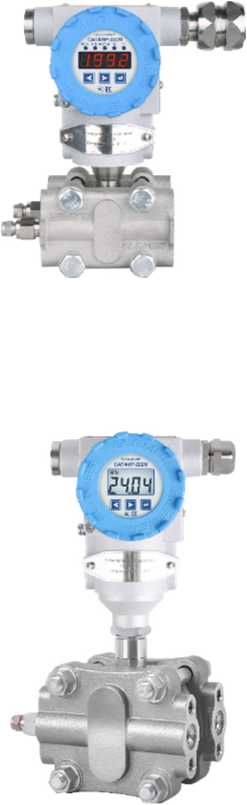

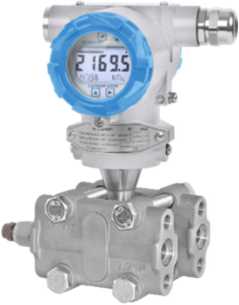

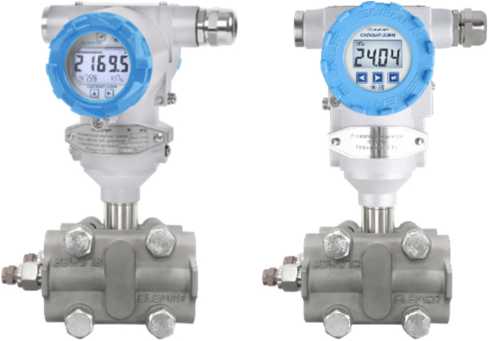

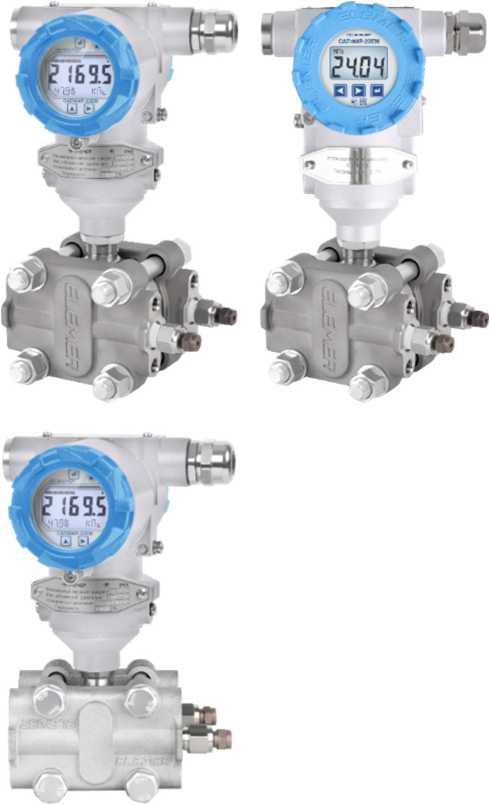

Рисунок 1 - Общий вид преобразователей давления измерительных САПФИР-22ЕМ

ЖК-индикатор

ЖК-индикатор

СД-индикаторы

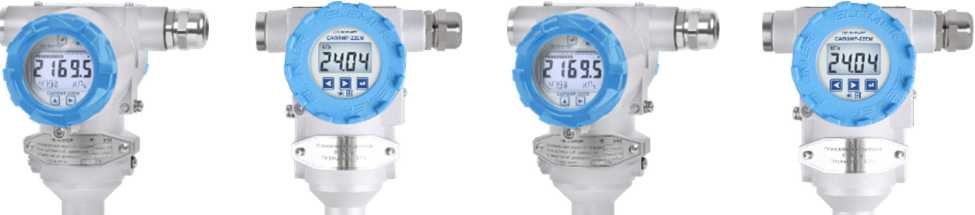

Рисунок 2 - Варианты исполнений индикаторов преобразователей

Рисунок 3 - Вариант исполнения с крышкой без окна

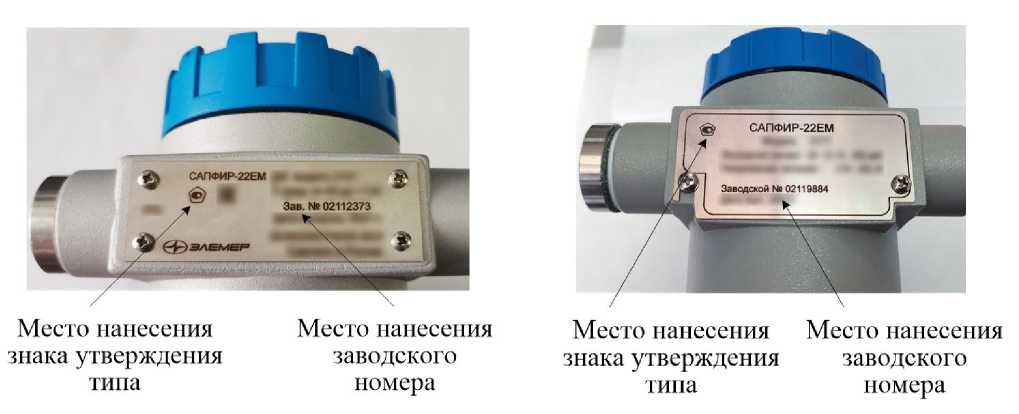

Рисунок 4 - Место нанесения знака утверждения типа и заводского номера

В преобразователях предусмотрено внутреннее и внешнее программное обеспечение (далее - ПО).

Программное обеспечение, встроенное в микропроцессорный модуль САПФИР-22ЕМ, включает метрологически значимую часть, которая является фиксированной, незагружаемой и может быть изменена только на предприятии-изготовителе.

Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» по рекомендации по метрологии Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.

Внешнее программное обеспечение (ПО), предназначенное для взаимодействия преобразователей с компьютером, не оказывает влияния на метрологические характеристики преобразователей. Внешнее ПО служит для просмотра, изменения параметров конфигурации и получения данных измерения в процессе эксплуатации преобразователей. Конфигурирование включает изменение диапазонов измерений, выбор зависимости выходного сигнала от входного (воз-растающей/убывающей) или с функцией извлечения квадратного корня, установку времени демпфирования, изменение единиц измерения и задание сетевого адреса преобразователя. Подстройка преобразователей включает установку нуля и диапазона выходного токового сигнала. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии преобразователя и возникающих в процессе его работы ошибках, и способах их устранения.

Таблица 1 - Идентификационные данные внутреннего программного обеспечения

Таблица 2 - Идентификационные данные внешнего программного обеспечения

В идентификационных номерах внутреннего и внешнего программных обеспечений фиксированные цифры отвечают за метрологичеки значимую часть и являются неизменными.

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

насится способом лазерной гравировки на стальную табличку, прикрепленную к корпусу преобразователей, на переднюю панель преобразователей методом шелкографии, на руководство по эксплуатации НКГЖ.406233.025РЭ и паспорт НКГЖ.406233.025ПС - типографским способом.

Таблица 5 - Комплектность средства измерений

Метод измерений содержится в разделе «Использование изделий по назначению» руководства по эксплуатации НКГЖ.406233.025РЭ.

ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия.

Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии № 1339 от 29.06.2018.

Приказ Федерального агентства по техническому регулированию и метрологии от 06.12.2019 № 2900 «Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10"¹ - 140⁷ Па».

Приказ Федерального агентства по техническому регулированию и метрологии от 31.08.2021 № 1904 «Государственная поверочная схема для средств измерений разности давлений до 140⁵ Па».

ТУ 4212-080-13282997-2010. Преобразователи давления измерительные САПФИР-22ЕМ. Технические условия.

Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»)

ИНН: 5044003551

Адрес: 124460, г. Москва, г. Зеленоград, корп. 1145, н.п. 1 Телефон: +7(495) 925-51-47; факс: +7(499) 710-00-01;

E-mail: elemer@elemer.ru

Испытательный центр Государственный центр испытаний средств ФГУП «Всероссийский научно-исследовательский институт физико-химических и радиотехнических измерений»

Адрес: 141570 г. п. Менделеево, Солнечногорский р-н, Московская обл. Телефон/факс: +7(495) 744-81-12

E-mail: office@vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 07.10.2013.

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы»

Адрес: 119361, г. Москва, ул. Озерная, д.46

Телефон: +7(495) 437-55-77, факс: +7(495)437-56-66;

E-mail: office@vniims.ru, Web-сайт: www.vniims.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30004-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» апреля 2022 г. № 1039

Лист № 1 Регистрационный № 75138-19 Всего листов 12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

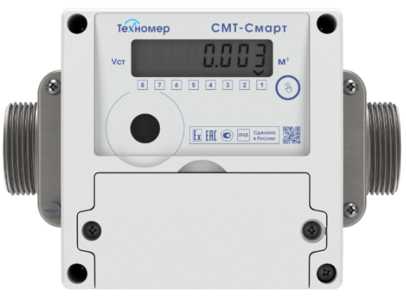

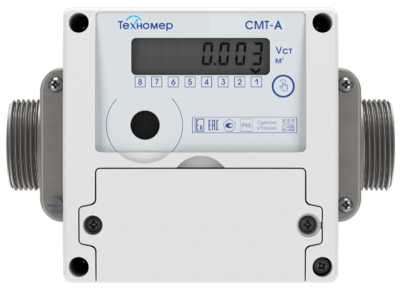

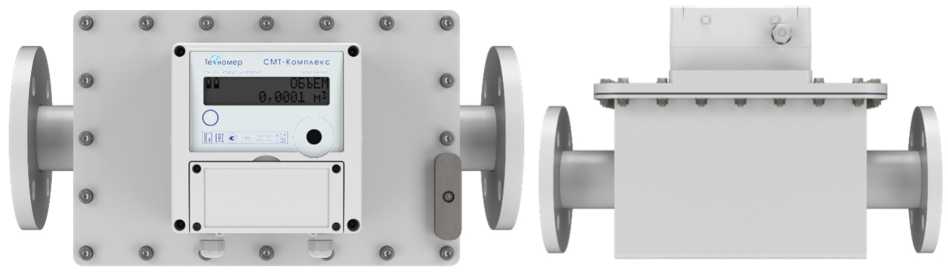

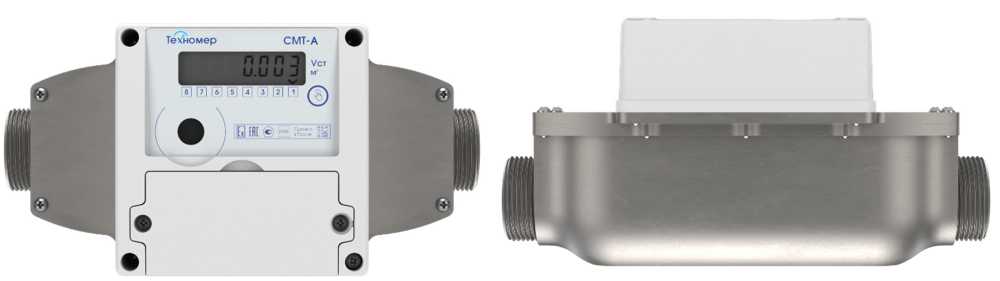

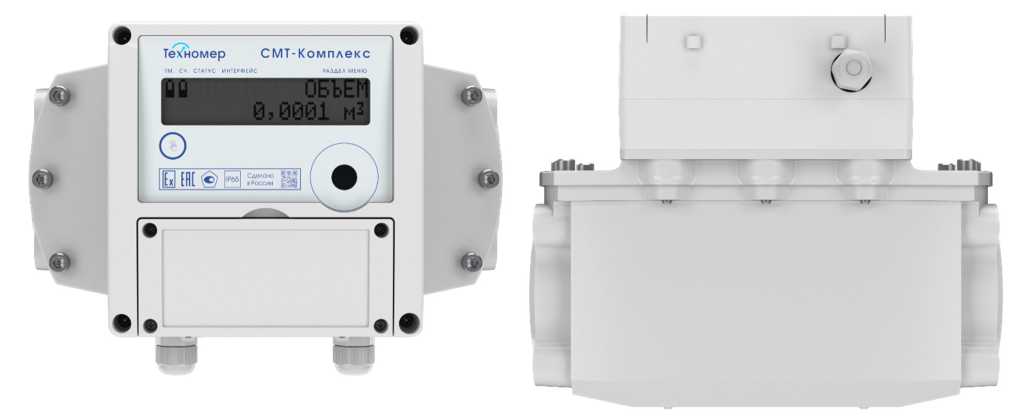

Счетчики газа микротермальные СМТ

Счетчики газа микротермальные СМТ предназначены для прямых измерений объема воздуха или природного газа по ГОСТ 5542-2014 в единицах объёма, приведённого к стандартным условиям (температура плюс 20 °С, давление 101,3 кПа).

Принцип действия счетчиков газа микротермальных СМТ основан на измерении смещения градиента температуры нагретого участка чувствительного элемента измерительного модуля, расположенного в потоке измеряемой среды. Смещение градиента температуры зависит от массового расхода природного газа и его теплофизических свойств, таких как теплопроводность, теплоемкость и плотность. Расчет объемного расхода осуществляется с помощью специальной корректирующей функции - К-фактора, вычисление которого производится микроконтроллером модуля. Алгоритм вычисления К-фактора представляет собой аналитическую модель, основанную на тепловых свойствах газов, которая позволяет определить значения параметров измеряемого газа - плотность, теплоемкость и теплопроводность, через аналогичные параметры опорного газа, в качестве которого используется воздух.

Счетчики газа микротермальные СМТ состоят из измерителя расхода газа и электронного отсчетного устройства, объединенных в единую конструкцию. В состав электронного отсчетного устройства входят плата микроконтроллера с установленным на ней цифровым индикаторным табло, оптический канал передачи данных и литиевые батареи для питания электронного блока. В состав измерителя расхода газа входят герметичный корпус и установленный в нём измерительный модуль серии SGM60xx, в котором реализован алгоритм измерения объемного расхода, приведенного к стандартным условиям, а также конструкционные элементы защиты от внешних несанкционированных воздействий.

Счетчики газа микротермальные СМТ выпускаются в следующих типоразмерах: G4, G6, G10, G16, G25, G40, которые отличаются диапазоном измерений объемного расхода газа, приведенного к стандартным условиям.

Счетчики газа микротермальные СМТ выпускаются в следующих исполнениях: СМТ-А, СМТ-Смарт, СМТ-Смарт-К, СМТ-Смарт-ДКЗ, СМТ-Комплекс, СМТ-Комплекс-К, СМТ-Комплекс-ДКЗ, которые отличаются функциональными возможностями и габаритными размерами.

Счетчики газа микротермальные СМТ могут выпускаться в модификации У, которая отличается повышенной точностью.

Счетчики газа микротермальные СМТ в исполнении СМТ-А типоразмеров G4, G6, G10 имеют оптический интерфейс или BlueTooth.

Счетчики газа микротермальные СМТ в исполнении СМТ-Смарт типоразмеров G4, G6, G10 имеют оптический интерфейс, встроенный модем связи GPRS либо NBiOT.

Счетчики газа микротермальные СМТ в исполнении СМТ-Смарт-К типоразмеров G4, G6, G10 имеют оптический интерфейс, встроенный модем связи GPRS либо NBiOT, встроенный запорный клапан.

Счетчики газа микротермальные СМТ в исполнении СМТ-Смарт-ДКЗ типоразмеров G4, G6, G10 имеют оптический интерфейс, встроенный модем связи GPRS либо NBIoT, внешний интерфейс для подключения датчиков контроля загазованности помещения, встроенный запорный клапан.

Счетчики газа микротермальные СМТ в исполнении СМТ-Комплекс типоразмеров G4, G6, G10, G16, G25, G40 имеют оптический интерфейс, внешний интерфейс RS485, встроенный модем связи GPRS либо NBiOT

Счетчики газа микротермальные СМТ в исполнении СМТ-Комплекс-К типоразмеров G4, G6, G10, G16, G25 имеют оптический интерфейс, внешний интерфейс RS485, встроенный модем связи GPRS либо NBiOT, встроенный запорный клапан.

Счетчики газа микротермальные СМТ в исполнении СМТ-Комплекс-ДКЗ типоразмеров G4, G6, G10, G16, G25 включают в себя оптический интерфейс, внешний интерфейс RS485, встроенный модем связи GPRS либо NBiOT, внешний интерфейс для подключения датчиков контроля загазованности помещения, встроенный запорный клапан.

Встроенный запорный клапан предназначен для перекрытия потока газа через счетчик газа микротермальный СМТ. Встроенный запорный клапан управляется от датчиков контроля загазованности, внутренних команд или дистанционно.

Счетчики газа микротермальные СМТ имеют архивы часового и суточного потребления газа, архивы событий и изменений.

Структура условного обозначения счетчиков газа микротермальных СМТ: CMT-[1]-[2]-G[3]-[4]-[5]-[6], где:

• [1] - исполнение А, СМАРТ, Комплекс;

• [2] - модификация: К - со встроенным запорным клапаном, ДК3 - со встроенным запорным клапаном и интерфейсом для подключения датчиков контроля загазованности помещения;

• [3] - типоразмер: G4, G6, G10, G16, G25, G40;

• [4] - У - повышенная точность;

• [5] - 2 - специальное исполнение присоединительных фланцев;

• [6] - NB-IoT - интерфейс.

Общий вид счетчиков газа микротермальных СМТ представлен на рисунках 1-7.

Схема пломбировки от несанкционированного доступа, обозначения места нанесения знака поверки представлены на рисунках 8, 9. Пломбировку счетчиков газа микротермальных СМТ в исполнениях СМТ-А, СМТ-Смарт, СМТ-Смарт-К, СМТ-Смарт-ДКЗ при первичной поверке осуществляют нанесением знака поверки давлением клейма на специальной мастике в чашке винта крепления корпуса электронного отсчетного устройства. Пломбировку счетчиков газа микротермальных СМТ в исполнениях СМТ-Комплекс, СМТ-Комплекс-К, СМТ-Комплекс-ДКЗ при первичной поверке осуществляют нанесением знака поверки давлением клейма на специальной мастике в чашке винта крепления корпуса электронного отсчетного устройства и давлением клейма на навесной свинцовой пломбе. Пломбировку при периодической поверке осуществляют нанесением знака поверки в виде наклейки или давлением клейма на специальной мастике в чашке винта крепления или давлением клейма на навесной свинцовой пломбе. Заводской номер, состоящий из арабских цифр, наносится на маркировочную наклейку методом печати на боковой части электронного отсчетного устройства. Место нанесения заводского номера и знака поверки представлено на рисунке 10.

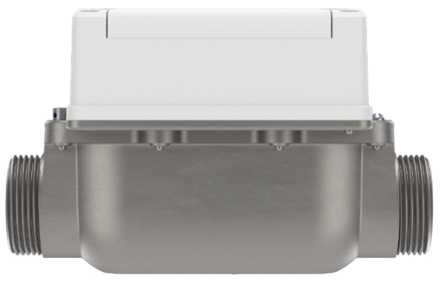

Рисунок 1 - Общий вид счетчиков газа микротермальных СМТ в исполнении СМТ-А типоразмеров G4, G6

Рисунок 2 - Общий вид счетчиков газа микротермальных СМТ в исполнении СМТ-А типоразмера G10

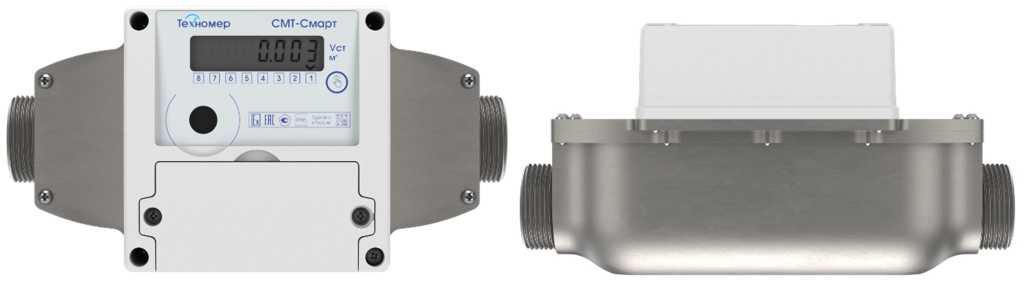

Рисунок 3 - Общий вид счетчиков газа микротермальных СМТ в исполнении СМТ-Смарт типоразмеров G4, G6

Рисунок 4 - Общий вид счетчиков газа микротермальных СМТ в исполнениях СМТ-Смарт-GIO и счетчиков газа микротермальных СМТ в исполнении СМТ-Смарт-К типоразмеров G4, G6, G10

Рисунок 5 - Общий вид счетчиков газа микротермальных СМТ в исполнениях СМТ-Смарт-GIO и счетчиков газа микротермальных СМТ в исполнении СМТ-Смарт-ДКЗ типоразмеров G4, G6, G10

Рисунок 6 - Общий вид счетчиков газа микротермальных СМТ в исполнениях СМТ-Комплекс, СМТ Комплекс-К, СМТ-Комплекс-ДКЗ типоразмеров G4, G6, G10, G16, G25

Рисунок 7 - Общий вид счетчиков газа микротермальных СМТ в исполнениях

СМТ-Комплекс-СЖ). СМТ-Комплекс-СЖЖ

Исполнение СМТ-Комплекс, СМТ-Смарт-ДКЗ

Исполнение СМТ-А, СМТ-Смарт

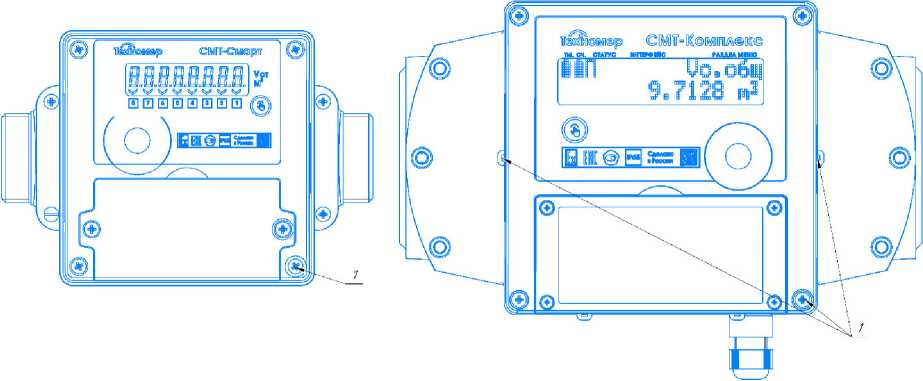

Рисунок 8 - Схема пломбировки от несанкционированного доступа исполнения СМТ-<омплекс (1 - места нанесения знака поверки)

Исполнение СМТ-<омплекс,

типоразмеров G4 - G25

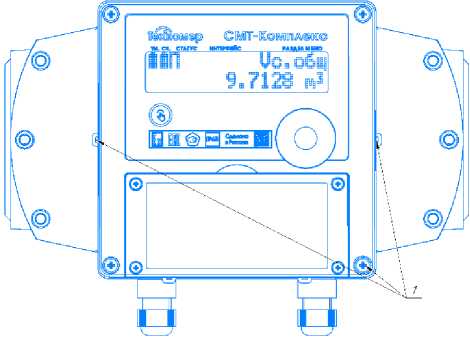

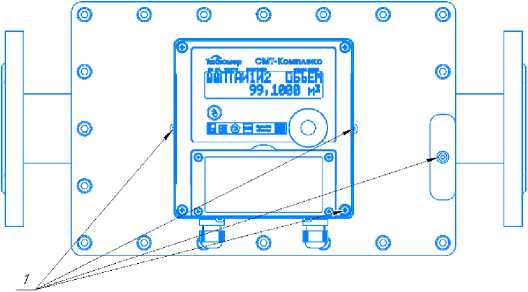

Рисунок 9 - Схема пломбировки от несанкционированного доступа исполнения СМТ-<омплекс (1 - места нанесения знака поверки)

' Счетчик газа . м икр от ер маль ны и

•

I II IM L ¹ III III ПИ III -W-

10731110301

Знак утверждения типа

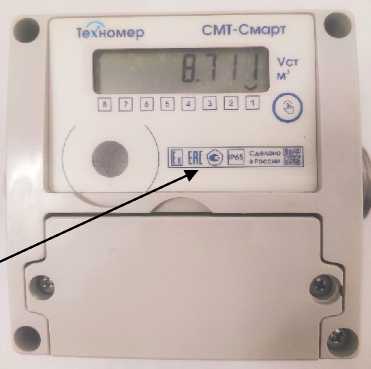

Рисунок 10 - Место нанесения заводского номера и знака утверждения типа

Встроенное программное обеспечение имеет программную и физическую защиту от непреднамеренных и преднамеренных изменений.

Команды и данные, введенные через интерфейс пользователя (клавиатура) и/или через интерфейс связи, не оказывают влияния на метрологически значимую часть программного обеспечения. Доступ к настройке параметров, влияющих на метрологические характеристики, возможен только при открытом «калибровочном замке». «Калибровочный замок» - кнопка на электронной плате счетчика, доступ к которой возможен только при нарушении пломбы поверителя. Открытие и закрытие «калибровочного замка» фиксируется записью в архиве счетчика газа микротермального СМТ. После изменения значений, относящихся к калибровочным настройкам, «калибровочный замок» закрывается нажатием кнопки или автоматически через два часа. Изменение значений фиксируется в архиве. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1- Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на корпус электронного блока методом, принятым у изготовителя, и по центру титульных листов паспорта и руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность средства измерений

приведены в разделе 2.5 руководства по эксплуатации ТМР.407282.002-01 РЭ, ТМР.407282.002-02 РЭ, ТМР.407282.002-03 РЭ, ТМР.407282.002-05 РЭ, ТМР.407282.002-06 РЭ.

ГОСТ 2939-63 Газы. Условия для определения объема

ГОСТ 5542-2014 Газы горючие природные промышленного и коммунально-бытового назначения. Технические условия

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

Приказ Росстандарта от 29 декабря 2018 г. № 2825 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»

ТМР.407282.002 ТУ. Счетчики газа микротермальные СМТ. Технические условия

Общество с ограниченной ответственностью «Техномер» (ООО «Техномер») ИНН5243026514

Адрес: 607220, г. Арзамас, Нижегородская область, ул. Калинина, 68 Телефон:(83147) 7-66-74, факс (83147) 7-66-74

E-mail: info@tehnomer.ru

Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)

Адрес: 420107, Российская Федерация, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, корп. 5, офис 7

Телефон: (843) 214-20-98, факс: (843) 227-40-10

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц ООО ЦМ «СТП» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311229 от 30.07.2015 г.
