№591 от 30.03.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 31596
О внесении изменений в описание типа и продлении свидетельства
об утверждении типа средства измерений № 30969 "Термопреобразователи измерительные с унифицированным выходным сигналом ТМТУ, ТПТУ, ТХАУ, ПСМ, ПСП, ПСХА"
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ30 марта 2018 г.
591
Москва
О внесении изменений в описание типа и продлении свидетельства об утверждении типа средства измерений № 30969 «Термопреобразователи измерительные с унифицированным выходным сигналом ТМТУ, ТПТУ, ТХАУ, ПСМ, ПСП, ПСХА»
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее - Административный регламент) и в связи с обращениями ЗАО «ТЕРМИКО» от 22 января 2018 г. № 14, № 14-1 и № 15 п р и к а з ы в а ю:
-
1. Внести изменения в описание типа на термопреобразователи измерительные с унифицированным выходным сигналом ТМТУ, ТПТУ, ТХАУ, ПСМ, ПСП, ПСХА, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 37365-08, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Продлить срок действия свидетельства об утверждении типа
средств измерений № 30969 «Термопреобразователи измерительные
с унифицированным выходным сигналом ТМТУ, ТПТУ, ТХАУ, ПСМ, ПСП, ПСХА» на последующие 5 лет.
-
3. Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить н, соответствии g Административном регламентом оформление свидетельства юридическому лицу или ин,
с onWeneen^fTiffl^TOmwo^^eHH d и выдачу его хранится в системе электрожогодокументоооорота г
-
4. Контроль за исполг е:
СЕсДЬН/.Я О CEF'T/^HixA"; Е ЭЕ!
3 1 собой.
-
Заместитель Руководителя
Сертификат: 0OE1036ECDC011E78ODAE0071B1B53CM1 Кому выдан: Голубее Сергей Сергеевич Действителен: с 20.11.2017 до 20.11.2018
\________________
J С.С.Голубев
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «30» марта 2018 г. №591
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термопреобразователи измерительные с унифицированным выходным сигналом ТМТУ, ТПТУ, ТХАУ, ПСМ, ПСП, ПСХА
Назначение средства измеренийТермопреобразователи измерительные с унифицированным выходным сигналом ТМТУ, ТПТУ, ТХАУ, ПСМ, ПСП, ПСХА (далее - термопреобразователи измерительные) предназначены для измерений температуры жидких и газообразных химически неагрессивных сред.
Описание средства измеренийПринцип действия термопреобразователей измерительных заключается в преобразовании значения температуры в унифицированный электрический выходной сигнал постоянного тока (0-5), (0-20), (4-2) мА, линейно пропорциональный температуре в заданном диапазоне преобразования температуры.
Таблица 1 - Модификации и виды исполнения термопреобразователей
|
Модификация |
ПСМ |
ПСП |
ПСХА |
ТМТУ |
ТПТУ |
ТХАУ |
|
Виды исполне-ния |
ПСМ-1XX |
ПСП-1 хх |
ПСХА-1 хх |
ТМТУ-1-l/lxx |
ТПТУ-1-l/lxx |
ТХАУ -1-1/1 хх |
|
ПСМ-Зхх |
ПСП-Зхх |
ПСХА-Зхх |
ТМТУ-1-2/1хх |
ТПТУ-1-2/1 хх |
ТХАУ-1-2/1 хх | |
|
ПСМ-4хх |
ПСП-4хх |
ПСХА-4хх |
ТМТУ-1-3/1хх |
ТПТУ-1-3/1хх |
ТХАУ-1-3/1 хх | |
|
ТМТУ-1-4/1хх |
ТПТУ-1-4/1 хх |
ТХАУ -1-4/1 хх | ||||
|
ТМТУ-1-5/1хх |
ТПТУ-1-5/1 хх | |||||
|
Где хх - диапазон унифицированного выходного сигнала:
| ||||||
Термопреобразователи измерительные модификаций ПСМ, ПСП, ПСХА являются измерительными преобразователями сигнала (ПС), преобразующими сопротивление или термоэлектродвижущую силу первичного преобразователя (ПП) в унифицированный токовый сигнал, предназначены для работы с термометрами из меди (ПСМ) или платины (ПСП), термопарами хромель-алюмель (ПСХА). Термоперобразователи измерительные ПСМ/ПСП/ПСХА-1хх, выполнены в виде «таблетки», которая устанавливается в клеммную головку первичного термопреобразователя. Термопреобразователи измерительные ПСМ/ПСП/ПСХА-Зхх (для ПП термометров сопротивления с трехпроводной схемой соединения и терм о преобразователей термоэлектирческих ХА (К)) и термопреобразователи измерительные ПСМ/ПСП/ПСХА-4хх (для ПП термометров сопротивления с четырехпроводной схемой соединения и термопреобразователей термоэлектирческих ХА (К)) выполнены в виде отдельного модуля, устанавливаемого на DIN-рейку.
Термопреобразователи измерительные модификаций ТМТУ, ТПТУ, ТХАУ состоят из первичного преобразователя и измерительного преобразователя сигнала. В качестве первичного термопреобразователя используются термометры сопротивления из меди ТМТ-1, термометры сопротивления из платины ТПТ-1, термопреобразователи термоэлектрические ТХА-1, в головку которых установлен ПС. В качестве преобразователя измерительного, входящего в состав ТМТУ, ТПТУ, ТХАУ используется термопреобразователь измерительный ПСМ-1хх, ПСП-lxx, ПСХА-1хх.
В соответствии с ГОСТ 30232-94 и ГОСТ 13384-93 термопреобразователи измерительные являются:
-
- по степени защищенности от электромагнитных помех - обыкновенными;
-
- по зависимости выходного сигнала от преобразуемой температуры - с линейной зависимостью;
-
- по связи между входными и выходными цепями - с гальванической связью.
Общий вид термопреобразователей измерительных представлен на рисунках 1 и 2.
ПСМ/ПСП/ПСХА-1 хх ПСМ/ПСП/ПСХ А-Зхх, ПСМ/ПСП/ПСХА-4хх,
ТПТУ-1-l/lxx
ТМТУ-1-2/1XX
ТПТУ-1-2/1хх
Рисунок 1 - Общий вид термопреобразователей измерительных модификаций ПСМ, ПСП, ПСХА
ТМТУ-1-3/1XX
ТМТУ-1-4/1 хх
ТМТУ-1-5/1 хх
ТПТУ-1-3/1 хх
ТПТУ-1-4/1 хх
ТПТУ-1-5/1 хх
ТХАУ-1-l/lxx
ТХАУ-1-2/1 хх
ТХАУ-1-3/1 хх
ТХАУ-1-4/1хх

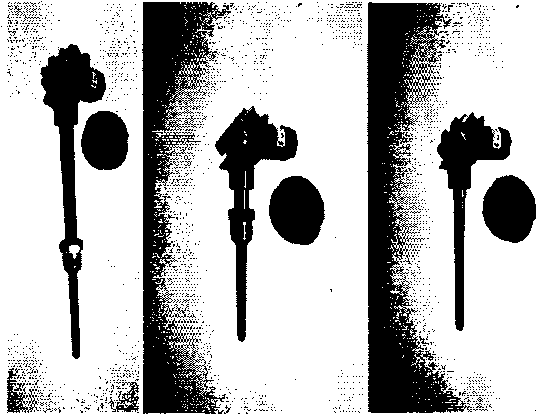

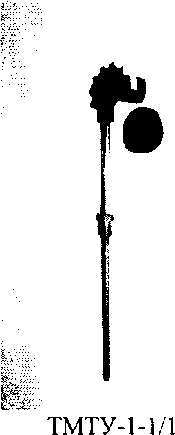

Рисунок 2 - Общий вид термопреобразователей измерительных модификаций ТМТУ, ТПТУ, ТХАУ (виды исполнения)
Маркировка наносится на шильдики, прикрепляемые к клеммным головкам и (или) лицевым панелям термопробразователей измерительных.
Пломбирование термо преобразователей измерительных не предусмотрено.
Программное обеспечение отсутствует.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||||
|
Модификация |
ТМТУ |
ПСМ |
ТПТУ |
ПСП |
ТХАУ |
ПСХА |
|
Тип НСХ первичного преобразователя |
100М |
50М 100М |
100П Pt 100 |
50П, Pt50 100П, Pt 100 500П, Pt500 1000П, PtlOOO |
XA(K) |
ХА(К) |
|
Диапазон унифицированного выходного сигнала, мА |
от 0 до 5; от 0 до 20; от 4 до 20 | |||||
|
Диапазон преобразований температуры’), °C |
от -50 до +50 от 0 до +100 от 0 до +150 от 0 до +200 |
от -200 до 0 от -50 до +50 от 0 до +100 от 0 до +150 от 0 до +200 от 0 до +300 от 0 до +400 от 0 до +500 от 0 до +600 |
от 0 до +400 от 0 до +600 от 0 до +800 от 0 до +1200 | |||
|
Класс точности |
0,25; 0,5 |
0,1; 0,25; 0,5 |
1,5; 2,5 | |||
|
Пределы допускаемой основной приведенной погрешности 2), % (от диапазона измерений) |
±0,25; ±0,5 |
±0,13); ±0,254); ±0,55’ |
±1,56); ±2,5 | |||
|
Предел допускаемой дополнительной погрешности от изменений температуры окружающей среды в диапазоне рабочих температур на каждые 10 °C изменения температуры, не более |
0,5 предела допускаемой основной погрешности | |||||
|
Предел допускаемой дополнительной погрешности, вызванной воздействием повышенной влажности в рабочих условиях применения (95% при 35 °C), не более |
0,5 предела допускаемой основной погрешности | |||||
|
Предел допускаемой дополнительной погрешности, вызванной воздействием постоянных магнитных полей или переменных полей сетевой частоты напряженностью до 400 А/м, не более |
0,5 предела допускаемой основной погрешности | |||||
|
Предел допускаемого значения дополнительной погрешности, вызванной отклонением сопротивления нагрузки от верхнего предельного значения на минус 25%, не более |
0,5 предела допускаемой основной погрешности | |||||
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Модификация |
ТМТУ ПСМ ТПТУ ПСП ТХАУ ПСХА |
|
Нормальные условия измерений:
|
от +15 до +25 от 30 до 80 от 86,0 до 106,7 |
|
^Допускается изготовление термо преобразователей измерительных с иными диапазонами преобразования температур, не выходящими за пределы указанных для каждой группы видов исполнения в целом, при этом температура верхнего предела диапазона измерений для ТМТУ, ТПТУ с длиной монтажной части 60 мм составляет +200 °C, с длиной монтажной части 80 мм - +300 °C.
для класса точности 0,5 25; для класса точности 0,25 50; для класса точности 0,1 100;
| |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 12 до 36 |
|
Потребляемая мощность, Вт, не более |
1,0 |
|
Максимальное сопротивление нагрузки, кОм |
RI( = (Un-9)/I где: Un - номинальное напряжение питания, В I - максимальный выходной ток, мА |
|
Время установления рабочего режима (предварительный прогрев), мин, не более |
15 |
|
Время установления выходного сигнала, с, не более |
2 |
|
Степень защиты от воздействия пыли и влаги по ГОСТ 14254-2015
|
IP65 IP00 |
|
Устойчивость к воздействиям температуры и влажности по ГОСТ Р 52931-2008, группа исполнения:
|
С4 сз |
|
Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008, группа исполнения |
N4 |
|
Длина монтажной части ПП, мм
|
от 80 до 3500 от 60 до 3500 от 300 до 4500 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Габаритные размеры ПС, (длинахширинахвысота), мм: - для модификаций ПСМ-1хх, ПСП-lxx, ПСХА-1хх (диаметр х длина) |
42x8 |
|
- для модификаций ПСМ-Зхх, ПСП-Зхх, ПСХА-Зхх |
20x75x55 |
|
- для модификаций ПСМ-4хх, ПСП-4хх, ПСХА-4хх |
22x75x60 |
|
Масса, кг - для модификаций ТМТУ, ТПТУ, ТХАУ |
от 0,15 до 1,5 |
|
- для модификаций ПСМ, ПСП, ПСХА |
от 0,05 до 0,08 |
|
Условия эксплуатации: - температура окружающей среды, °C |
от -50 до +70 |
|
- относительная влажность при 35 °C, % |
95 |
|
Средняя наработка на отказ, ч, не менее |
10 000 |
|
Срок службы, лет, не менее |
12 |
наносится на титульный лист паспорта типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Т ермопреобразовател ь измерительный с унифицированным выходным сигналом:
|
ЕМТК.54.1000.00 ЕМТК.54.2000.00 |
1 шт. (исполнение согласно заказу) 1 шт. (исполнение согласно заказу) |
|
Руководство по эксплуатации |
ЕМТК 54.0000.00 РЭ |
1 экз.на партию |
|
Паспорт |
ЕМТК.54.1000.00 ПС ЕМТК.54.2000.00 ПС |
1 экз. 1 экз. |
осуществляется по документу ЕМТК 54.0000.00РЭ «Термопреобразователи измерительные с унифицированным выходным сигналом ТМТУ, ТПТУ, ТХАУ, ПСМ, ПСП, ПСХА. Руководство по эксплуатации» раздел «Методика поверки», согласованному ГЦИ СИ ФГУП «ВНИИФТРИ» 22.12.2007 г.
Основные средства поверки:
Рабочий эталон 1-го разряда по ГОСТ 8.558-2009 - термометр сопротивления платиновый эталонный ПТС-10М (Регистрационный № 11804-99).
Термостат переливной прецизионный ТПП-1 (Регистрационный № 33744-07).
Компаратор напряжений РЗООЗ (Регистрационный № 7446-91).
Магазин сопротивлений Р4831 (Регистрационный № 6332-77).
Термостат нулевой ТН-1М, погрешность воспроизведения температуры ±0,01 °C
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к термопреобразователям измерительным с унифицированным выходным сигналом ТМТУ, ТПТУ, ТХАУ, ПСМ, ПСП, ПСХА
ГОСТ 8.558-2009 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений температуры
ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие технические требования
ГОСТ 13384-93 Преобразователи измерительные для термоэлектрических преобразователей и термопреобразователей сопротивления. Общие технические требования и методы испытаний
ГОСТ 6651-2009 Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия
ТУ 4211-116-17113168-2007 Термопреобразователи измерительные с унифицированным выходным сигналом ТМПУ, ТПТУ, ТХАУ, ПСМ, ПСП, ПСХА. Технические условия
ИзготовительЗакрытое акционерное общество «ТЕРМИКО» (ЗАО «ТЕРМИКО»)
ИНН 7735057430
Адрес: 103460, г. Москва, Зеленоград, корп. 1213, кв. 135 Телефон/(факс) (495) 989-52-17
E-mail: info@termiko.ru; Web-сайт: www.termiko.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская обл., Солнечногорский р-н, р.п. Менделеево, Главный лабораторный корпус
Телефон (факс) (495) 744-81-12
E-mail: office@vniiftri.ru
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
В части вносимых изменений:
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Московской области»
(ФБУ «ЦСМ Московской области», Центральное отделение)
Адрес: 141570, Московская обл., Солнечногорский р-н, р.п. Менделеево
Телефон (факс); +7 (495) 994-22-10/+7 (495) 994-22-11
E-mail: info@mencsm.ru; Web-сайт: www.mencsm.ru
Аттестат аккредитации ФБУ «ЦСМ Московской области» по проведению испытаний средств измерений в целях утверждения типа № 30083-14 от 07.02.2014 г.
