Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «27» марта 2018 г. №546

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Устройства измерений параметров тормозных систем пассажирских составов УЗОТ-П

Устройства измерений параметров тормозных систем пассажирских составов УЗОТ-П (далее - устройства) предназначены для измерений и воспроизведений давления сжатого воздуха, а также для измерений силы постоянного тока, потребляемой электропневматическим тормозом.

Принцип действия устройств основан на измерении давления в контрольных точках пневматических и электропневматических тормозов пассажирских составов с помощью тензорезистивных датчиков давления. Сигналы с датчиков поступают в контроллер блока питательной колонки, где преобразуются в цифровую форму и передаются через блок управления электропневматическими тормозами в компьютер пульта управления. Блок управления электропневматическими тормозами также производит по команде с пульта управления коммутацию и формирование напряжения питания электропневматического тормоза, и выполняет измерение силы постоянного тока, потребляемого электропневматическим тормозом состава.

Компьютер пульта управления с помощью специальной программы производит вывод измерительной информации на экран монитора, ее запись в долговременную память, производит обработку принимаемой информации с целью определения соответствия технических характеристик тормозных систем требованиям нормативных документов и позволяет управлять работой устройств.

Устройства выпускаются в двух исполнениях: УЗОТ-П и УЗОТ П, отличающихся видом исполнения блока управления электропневматическими тормозами (далее по тексту -БЭПТ).

В БЭПТ предусмотрена возможность подключения от 1 до 5 блоков питательной колонки (далее по тексту - БПК).

Устройства состоят из:

• - БПК (от 1 до 5 шт.) - монтируется в междупутье в горловине парка, с возможностью проверки тормозного оборудования составов. Выполняет функции автоматической подачи сжатого воздуха в тормозную магистраль состава, поддержания требуемого давления, его сброс и коммутацию силовых проводов электропневматических тормозов (далее по тексту - ЭПТ) -в зависимости от принятых команд главного контроллера БЭПТ.

• - БЭПТ (1 шт.) - располагается недалеко от БПК в специально оборудованном помещении и обеспечивает функции управления подключенным к нему БПК. Формирует необходимое напряжение в силовых цепях для проверки ЭПТ подключенного состава. Обрабатывает полученные сигналы и передает их на пульт управления.

• - Пульт управления (1 шт.) состоит из персонального компьютера с установленным необходимым программным обеспечением и специальной программой управления устройствами (БЭПТ и БПК). Специальная программа управления устройствами представляет собой окно программы с набором кнопок, полей отображения графической информации испытаний и текстовыми информационными полями, в которых отображаются измеренные результаты испытаний для визуального контроля оператором. С помощью специальной программы управления осуществляется контроль правильности проведения испытаний в автоматическом режиме и возможность контроля оператором выполнения необходимых команд при выборочных испытаниях.

• - Электрических коммуникаций, предназначенных для обмена информацией между блоками устройств.

• - Пневматических коммуникаций, предназначенных для подвода сжатого воздуха от пневматической сети к блокам питательных колонок.

Измерение параметров пневматических тормозов возможно осуществлять одновременно у пяти пассажирских составов при подключении к пяти БПК. Опробование электропневматических тормозов возможно производить у одного из пяти подключенных к БПК составов по выбору оператора.

Применяемый алгоритм полного опробования тормозов с выдачей в результате справки: «Об обеспечении поезда тормозами и исправном их действии» автоматизирован и содержит неизменяемый порядок испытаний, необходимый для полного контроля тормозов состава.

Общий вид БПК и БЭПТ устройств исполнения УЗОТ-П, схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунке 1.

Общий вид БПК и БЭПТ устройств исполнения УЗОТ П, схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунке 2.

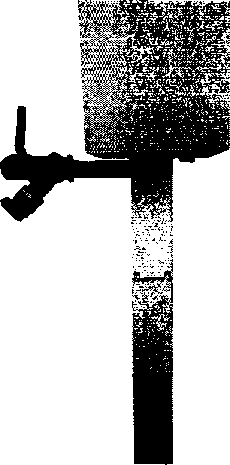

а) Общий вид БПК

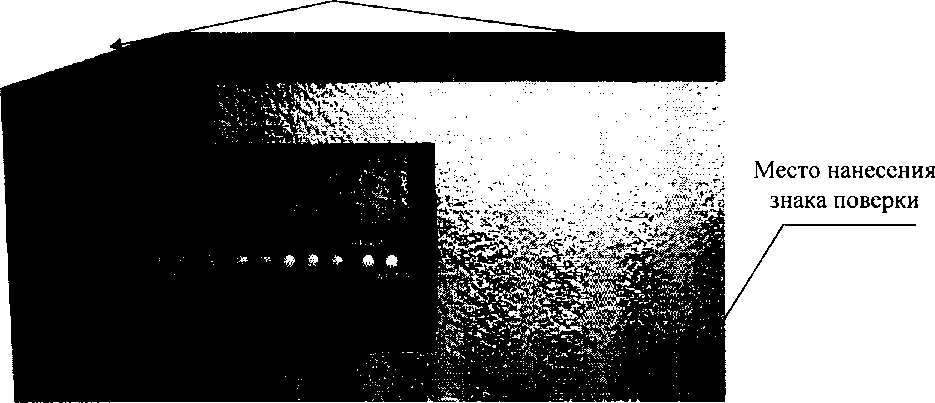

Рисунок 1 - Общий вид устройств исполнения УЗОТ-П, схема пломбировки

от несанкционированного доступа и место нанесения знака поверки

Пломбирование БПК не предусмотрено.

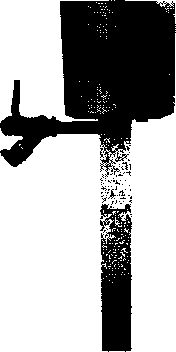

а) Общий вид БПК

Места пломбировки от

несанкционированного доступа

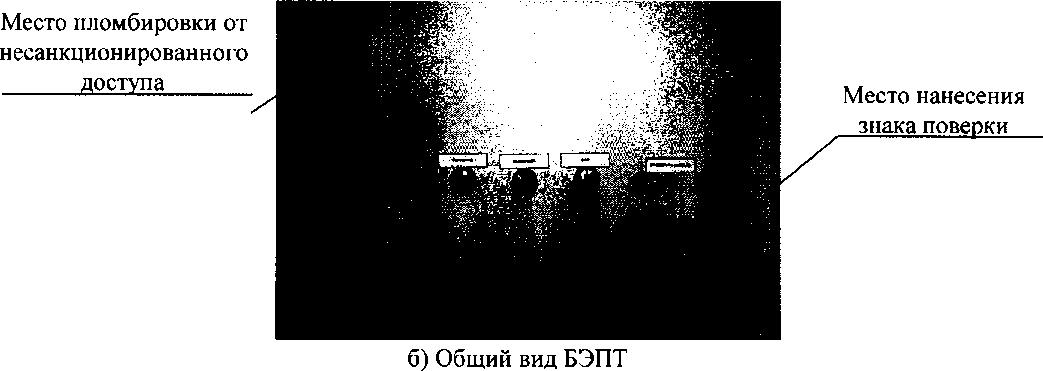

б) Общий вид БЭПТ

Рисунок 2 - Общий вид устройств исполнения УЗОТ П, схема пломбировки

от несанкционированного доступа и место нанесения знака поверки

Пломбирование БПК не предусмотрено.

Программное обеспечение (далее - ПО) предназначено для управления работой устройств и входит в состав пульта управления. ПО обеспечивает передачу команд оператора блоку электропневматического тормоза и блокам питающих колонок, прием информации от них, визуализацию результатов измерений и опробования тормозов, формирование отчетов о результатах работы, хранение и поиск полученной информации в долговременной памяти, выполнение настройки устройств и параметров работы самой программы.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Уровень защиты программного обеспечения - «Средний» в соответствии с Р 50.2.077-2014.

Таблица 2 - Метрологические и технические характеристики

наносится типографским способом на титульный лист руководства по эксплуатации, паспорт и фотохимическим способом на шильдик, закрепляемый на корпусе БЭПТ.

Таблица 3 - Комплектность

осуществляется по документу ЭТИН100.000.000.000 РЭ1 «Устройства измерений параметров тормозных систем пассажирских составов УЗОТ-П. Методика поверки», утверждённому ООО «ИЦРМ» в октябре 2016 г.

Основные средства поверки:

• - мультиметр цифровой АРРА-107N (регистрационный номер в Федеральном информационном фонде 20085-11);

• - манометр цифровой ДМ5002М (регистрационный номер в Федеральном информационном фонде 49867-12).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых устройств с требуемой точностью.

Знак поверки наносится на лицевую панель блока управления электропневматическими тормозами.

приведены в эксплуатационном документе.

ТУ 3185-011-12345520-2015 «Устройства измерений параметров тормозных систем пассажирских составов УЗОТ-П. Технические условия»

Общество с ограниченной ответственностью «НПП Эталон-Инженеринг»

(ООО «НПП Эталон-Инженеринг»)

ИНН 6678015140

Юридический адрес: 620027, г. Екатеринбург, переулок Красный, 8

Почтовый адрес: 620027, г. Екатеринбург, переулок Красный, 8

Телефон/факс:(343) 388 -33 -00

E-mail: kkggee@rambler.ru

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»

Адрес: 142704, Московская область, Ленинский район, г. Видное, Промзона тер., корпус 526

Телефон: +7 (495) 278-02-48

E-mail: info@ic-rm.ru

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа№ RA.RU.311390 от 18.11.2015 г.
