МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

11 марта 2022 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений о месте осуществления деятельности изготовителей утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

—

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Сертификат: 02A929B5000BAEF7814AB38FF70B046437 Кому выдан: Шалаев Антон Павлович

Действителен; с 27.12.2021 до 27.12.2022

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «11» марта 2022 г. № 628

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений о местах осуществления деятельности изготовителей

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» марта 2022 г. № 628

Лист № 1 Регистрационный № 74013-19 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Программно-аппаратные шифровальные (криптографические) средства блоки СКЗИ тахографа «Навигационно-криптографические модули «НКМ-2.11»

Программно-аппаратные шифровальные (криптографические) средства блоки СКЗИ тахографа «Навигационно-криптографические модули «НКМ-2.11» (далее - блоки) предназначены для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС и GPS, определения на их основе координат местоположения в системе координат WGS-84, скорости и синхронизации внутренней шкалы времени блоков с национальной шкалой координированного времени UTC(SU).

Принцип действия блоков основан на измерении псевдодальностей и доплеровских смещений частот по сигналам ГНСС ГЛОНАСС в частотном диапазоне L1 и СНС GPS на частоте L1.

Примечание - Параметры сигналов ГНСС согласно ИКД «ГЛОНАСС», редакция 5.1 от 2008 г; IS-GPS-200E от 08.06.2010 г.

Конструктивно блоки состоят из моноблочного корпуса с антенным разъемом MMCX и интерфейсным разъемом FCI 87409-110 для выдачи измерительной информации по интерфейсным шинам SPI, I2C, UART.

Блоки оснащены платой навигационной для работы по сигналам ГНСС ГЛОНАСС/GPS, управляющим микроконтроллером, криптографическим сопроцессором, батареей питания, энергонезависимой микросхемой памяти.

Для приема сигналов ГНСС ГЛОНАСС/GPS используется антенна навигационная (не входит в комплект поставки), обладающая следующими характеристиками: разъем MMCX (Amphenol 908-24100), входное сопротивление 50 Ом, возможность приема сигналов ГНСС в частотном диапазоне L1 ГЛОНАСС и на частоте L1 GPS, минимальный коэффициент усиления 28 дБ, напряжение питания от 2,7 до 5,5 В, правая круговая поляризация.

Знак поверки на блок не наносится.

Этикетка, содержащая в том числе заводской (серийный) номер, однозначно идентифицирующий каждый экземпляр блока, размещена на верхней панели блока.

Общий вид блоков и место нанесения знака утверждения типа представлены на рисунке 1.

Места пломбировки от несанкционированного доступа приведены на рисунках 2 и 3.

Место размещения знака утверждения типа

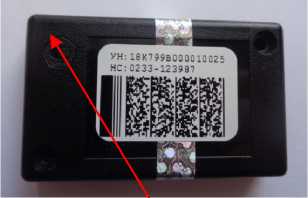

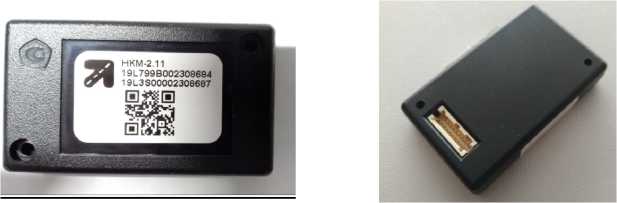

Рисунок 1 - Общий вид блоков и место нанесения знака утверждения типа

Места пломбировки от несанкционированного доступа

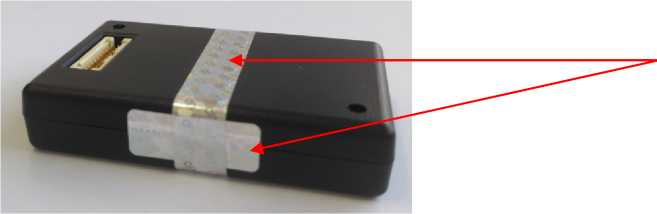

Рисунок 2 - Места пломбировки от несанкционированного доступа (вариант пломбировки № 1)

Место пломбировки от несанкционированного доступа

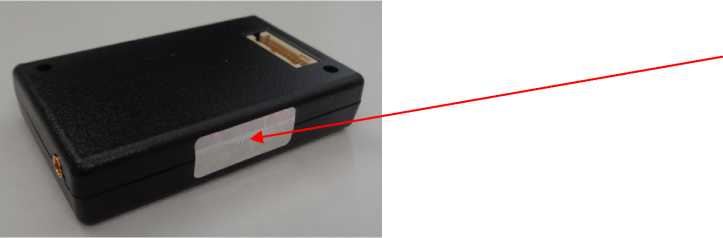

Рисунок 3 - Место пломбировки от несанкционированного доступа (вариант пломбировки № 2)

Блоки работают под управлением специализированного программного обеспечения (ПО).

Уровень защиты программного обеспечения «высокий» в соответствии с

Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на корпус блока в виде наклейки или лазерной гравировки.

Таблица 4 - Комплектность блоков

раздел «Использование НКМ-2.11» документа «Программно-аппаратные шифровальные (криптографические) средства блоки СКЗИ тахографа «Навигационно-криптографические модули «НКМ-2.11». Руководство по эксплуатации. НДПА.467756.001-01РЭ».

Приказ Росстандарта № 2831 от 29.12.2018 «Об утверждении Государственной поверочной схемы для координатно-временных измерений»

Программно-аппаратные шифровальные (криптографические) средства блоки СКЗИ тахографа «Навигационно-криптографические модули «НКМ-2.11». Технические условия. НДПА.467756.001-01ТУ

Общество с ограниченной ответственностью «СПЕЦПРОЕКТ-2» (ООО «СПЕЦПРОЕКТ-2»),

Юридический адрес:129626, г. Москва, вн. тер. г. муниципальный округ Алексеевский, пер. Кулаков, дом 9, стр. 1, помещение 20.

Адрес: 129626, г. Москва, вн. тер. г. муниципальный округ Алексеевский, пер. Кулаков, дом 9 стр. 1.

ИНН 7701665084

Телефон: +7 (495) 279-90-08

Web-сайт: http:// www.sppr2.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, область Московская, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ

Телефон (факс): +7(495) 526-63-00

Web-сайт: www.vniiftri.ru

E-mail: office@vniiftri.ru

Аттестат аккредитации по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 11.05.2018

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» марта 2022 г. № 628

Лист № 1

Регистрационный № 29452-05 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы виброизмерительные «АГАТ-М»

Приборы виброизмерительные «АГАТ-М» (далее приборы) предназначены для измерения параметров вибрации и частоты вращения, а также для спектрального анализа вибрационных сигналов с целью диагностики технического состояния роторных агрегатов.

Принцип действия прибора основан на преобразовании вибрации контролируемого объекта в электрический сигнал, пропорциональный виброускорению, и дальнейшей его обработке.

Прибор состоит из измерительного блока БИ070-М, двух вибропреобразователей АС102-1А со встроенным усилителем заряда, преобразователя числа оборотов лазерного КР020л и преобразователя числа оборотов электромагнитного КЕ 010.

Измерительный блок БИ070-М включает перестраиваемые фильтры нижних и верхних частот, усилитель, интегратор, аналого-цифровой преобразователь, микропроцессор, в котором производятся быстрое преобразование Фурье (БПФ) и вычислительные операции.

Прибор обеспечивает измерение среднего квадратического значения (СКЗ), амплитудного значения и размаха виброускорения, виброскорости и виброперемещения, частоты вращения.

В качестве дисплея используется жидкокристаллический индикатор с подсветкой и настройкой контрастности.

Внешний вид прибора виброизмерительного «АГАТ-М» приведен на рисунке 1.

Рисунок 1 - Внешний вид прибора виброизмерительного «АГАТ-М».

Программное обеспечение (ПО) служит для обработки, визуализации и архивации информации, которая поступает от измерительных каналов. ПО представляет собой сервисное программное обеспечение, которое поставляется совместно с системой.

Таблица 1

Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой сигнализатора и процессом измерений.

Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».

Таблица 2

Знак утверждения типа наносится на лицевой панели блока измерительного БИ070-М методом наклейки и на титульном листе руководства по эксплуатации методом наклейки или печати.

• • блок измерительный БИ070-М - 1 шт.;

• • вибропреобразователь пьезоэлектрический АС102-1А - 2 шт.;

• • преобразователь числа оборотов лазерный КР020л - 1 шт.;

• • преобразователь числа оборотов электромагнитный КЕ010 - 1 шт.;

• • сетевой блок питания - 1 шт.;

• • щуп измерительный для АС102-1А - 1 шт.;

• • магнит для АС102-1А - 1 шт.;

• • стойка магнитная для установки КР020л - 1 шт.;

• • молоток импульсный - 1 шт.;

• • переходник для КЕ010 - 1 шт.;

• • метки - 100 шт.;

• • кабель соединительный для АС102-1А - 3 шт.;

• • кабель соединительный для КР020л - 1 шт.;

• • сумка для прибора и принадлежностей - 1 шт.;

• • руководство по эксплуатации АГТМ 00.000 РЭ (с методикой поверки) - 1 шт.;

• • загрузочная дискета - 1 шт.;

• • кабель интерфейса прибора и компьютера - 1 шт.

ГОСТ ИСО 10816 - 1 - 97 «Вибрация. Контроль состояния машин по результатам измерений вибрации на невращающихся частях. Часть 1. Общие требования»

• 1. ГОСТ 30296-95 «Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования».

• 2. ГОСТ ИСО 2954- 97 «Вибрация машин с возвратно-поступательным и вращательным движением. Требования к средствам измерений».

• 3. ГОСТ ИСО 10816 - 1 - 97 «Вибрация. Контроль состояния машин по результатам измерений вибрации на невращающихся частях. Часть 1. Общие требования»

4 . Технические условия ТУ 4277-024-54981193-05 «Прибор виброизмерительный «АГАТ-М»

Общество с ограниченной ответственностью «ДИАМЕХ 2000» (ООО «ДИАМЕХ 2000»)

Адрес: 109052, г. Москва, вн. тер. г. муниципальный округ Нижегородский, ул. Смирновская, д. 25 стр.12, этаж 2, пом. 01

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46

Тел./факс: (495)437-55-77 / 437-56-66;

E-mail: office@vniims.ru, www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 27.06.2013 г.
