Регистрационный № 56939-14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы фреонов КГС-Ф-01А

Назначение средства измерений

Газоанализаторы фреонов КГС-Ф-01А (далее - газоанализаторы) предназначены для непрерывного автоматического измерения массовой концентрации хладона 12, хладона 22, хладона 134а, хладона 407с, хладона 410а в воздухе.

Описание средства измерений

Газоанализаторы являются стационарными одноканальными одноблочными приборами непрерывного действия.

Принцип измерений газоанализаторов - оптико-абсорбционный, основанный на поглощении инфракрасного излучения анализируемым газом.

Способ отбора пробы - принудительный (обеспечивается встроенным побудителем расхода).

На лицевой панели газоанализаторов расположены: индикаторные лампы «СЕТЬ», «ПОРОГ1», «ПОРОГ2» и «ОТКАЗ», фирменная табличка. На нижней панели газоанализаторов расположены: разъем для подключения к электрической сети, разъемы для подключения внешних исполнительных и регистрирующих устройств, разъем для подключения внешних устройств (далее - ВУ) для обмена данными по цифровому каналу связи, штуцеры для входа и выхода анализируемого газа, клемма заземления.

Газоанализаторы предназначены для установки во взрывобезопасном помещении.

Определяемый компонент выбирается потребителем при заказе из перечня: хладон 12, хладон 22, хладон 134а, хладон 407с, хладон 410а.

Общий вид газоанализаторов приведен на рисунке 1.

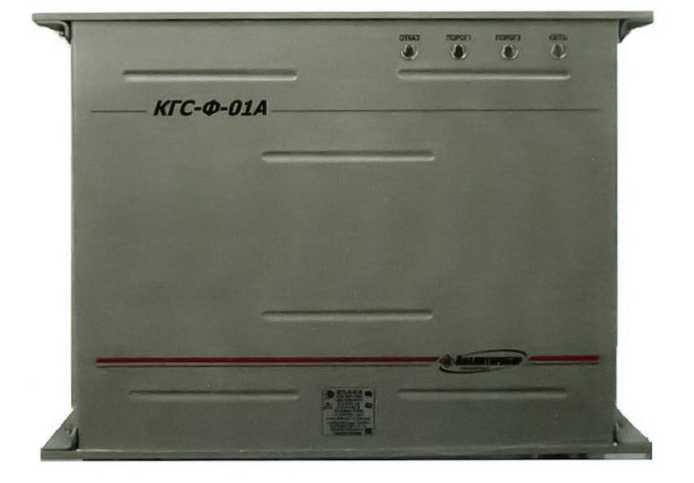

Рисунок 1 - Общий вид газоанализаторов фреонов КГС-Ф-01А

Схема пломбировки от несанкционированного доступа и обозначение мест для нанесения оттисков клейм приведена на рисунке 2.

(а)

(б)

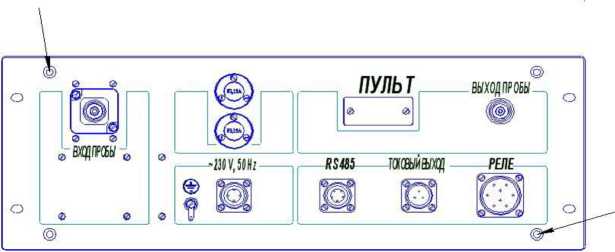

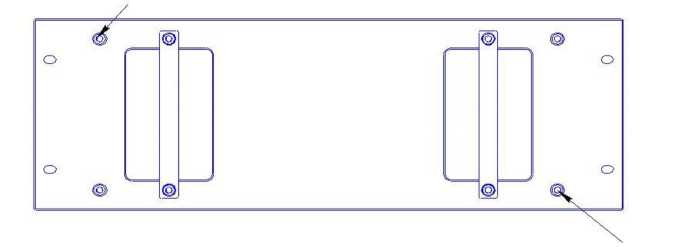

Рисунок 2 - Схема пломбировки газоанализаторов от несанкционированного доступа и обозначение мест для нанесения оттисков клейм (показаны стрелками):

(а) - верхняя панель, (б) - нижняя панель

Газоанализаторы обеспечивают выполнение следующих функций:

• - измерение содержания определяемого компонента;

• - вывод измерительной информации:

а) в форме выходного сигнала постоянного тока от 4 до 20 мА;

б) в кодированной форме по цифровому каналу связи RS485;

• - выдача световой индикации «СЕТЬ» при включении газоанализатора в сеть;

- выдача световой сигнализации «ПОРОГ1» и «ПОРОГ2» при достижении содержания определяемого компонента установленных пороговых значений с одновременным переключением «сухих» контактов реле;

- выдача световой сигнализации «ОТКАЗ» при обнаружении отказа при самотестировании газоанализаторов с одновременным переключением «сухих» контактов реле;

- обмен данными с ВУ по цифровому каналу связи RS485.

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение (далее - ВПО), разработанное предприятием-изготовителем специально для непрерывного автоматического измерения содержания определяемых компонентов.

Основные функции ВПО:

• - обработка сигналов;

• - передача данных.

В ВПО реализованы следующие основные алгоритмы:

• - вычисление значений содержания определяемого компонента по данным, полученным от первичного измерительного преобразователя;

• - сравнение текущих результатов измерений с установленными пороговыми значениями срабатывания сигнализации;

• - выдача выходного сигнала постоянного тока от 4 до 20 мА;

• - выдача информации (измерительной, диагностической, о текущем режиме работы) по цифровому каналу связи RS485;

• - автоматический контроль технического состояния газоанализаторов.

Газоанализаторы имеют возможность работы с сервисным программным обеспечением (далее - СПО) для персонального компьютера под управлением ОС Microsoft Windows.

Основные функции СПО:

• - вывод измерительной информации на ПК;

• - корректировка показаний по ГС;

• - установка значений порогов срабатывания сигнализации.

Влияние ВПО учтено при нормировании метрологических характеристик газоанализаторов. Уровень защиты ВПО и измерительной информации от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ВПО и СПО газоанализаторов приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Диапазоны измерений, пределы допускаемой основной абсолютной и допускаемой основной относительной погрешности газоанализаторов

Таблица 3 - Прочие метрологические характеристики газоанализаторов

Таблица 4 - Основные технические характеристики газоанализаторов

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации, формуляра типографским способом и на табличку, расположенную на лицевой панели газоанализаторов.

Комплектность средства измерений

Таблица 5 - Комплектность газоанализаторов, фреонов КГС-Ф-01А

Сведения о методиках (методах) измерений приведены в разделе «Использование по назначению» руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к газоанализаторам фреонов КГС-Ф-01А

Приказ Министерства промышленности и торговли РФ Федерального агентства по техническому регулированию и метрологии от 31.12.2020 г. № 2315 Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия

ГОСТ 14254-2015 Степени защиты, обеспечиваемые оболочками (Код IP)

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ИБЯЛ.413326.015 ТУ Газоанализаторы фреонов КГС-Ф-01А. Технические условия

Изготовитель

Федеральное государственное унитарное предприятие «Смоленское производственное объединение «Аналитприбор» (ФГУП «СПО «Аналитприбор») ИНН 6731002766

Адрес: 214031, г. Смоленск, ул. Бабушкина, д. 3

Телефон: (4812) 31-12-42, 31-30-77, 31-06-78

Бесплатный звонок по России: 8-800-100-19-50

Факс: (4812) 31-75-17, 31-75-18, 31-75-16

Web-сайт: www.analitpribor-smolensk.ru

Е-mail: info@analitpribor-smolensk.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19

Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: office@vniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311541

Испытательный центр (в части вносимых изменений)

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы

Аттестат аккредитации ФГБУ «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «10» марта 2022 г. № 600

Лист № 1 Регистрационный № 75001-19 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Спектрометры оптические эмиссионные Q4 TASMAN

Назначение средства измерений

Спектрометры оптические эмиссионные Q4 TASMAN (далее - спектрометры) предназначены для измерений массовой доли элементов в металлах и сплавах в соответствии с аттестованными (стандартизованными) методами (методиками) измерений (при использовании в сфере государственного регулирования обеспечения единства измерений).

Описание средства измерений

Принцип действия спектрометров оптических эмиссионных Q4 TASMAN основан на методе эмиссионного спектрального анализа с возбуждением пробы с помощью искры. Интенсивность эмиссионного излучения пропорциональна массовой доле элементов в пробе.

Конструктивно спектрометры выполнены в виде настольного прибора. Спектрометры выпускаются в одном из двух корпусов, представленных на рисунке 1. Корпуса отличаются формой и расцветкой. Спектрометры состоят из генератора электрического разряда, искрового штатива, оптической системы, выполненной по схеме Пашен-Рунге, с голографической дифракционной решеткой и системой регистрации эмиссионного излучения на основе CCD-матрицы, и управляющей электроники. По заказу спектрометры поставляются с персональным компьютером и системой термостабилизации.

С помощью генератора электрического разряда между пробой и электродом искрового штатива создается низковольтная искра. Излучение плазмы попадает сквозь входную щель в оптическую систему спектрометра, где происходит разложение эмиссионного излучения в спектр и фиксируется интенсивность излучения на выбранных для целевого компонента пробы длинах волн. Массовая доля элемента пробы определяется по градуировочным зависимостям между интенсивностью эмиссионного излучения и массовой долей элемента в градуировочных образцах. Весь анализ и расчет массовой доли компонента пробы выполняется автоматически под управлением внешнего компьютера с установленным программным обеспечением.

Спектрометры выпускаются трех моделей: Q4 TASMAN 200, Q4 TASMAN 170, Q4 TASMAN 130, которые отличаются спектральным диапазоном.

Каждый экземпляр спектрометров имеет идентификатор и заводской номер. Заводской номер и идентификатор спектрометра расположены на задней части корпуса спектрометра. Заводской номер и идентификатор имеют цифровой или буквенно-цифровой формат и наносятся типографским способом.

Общий вид спектрометров представлен на рисунке 1.

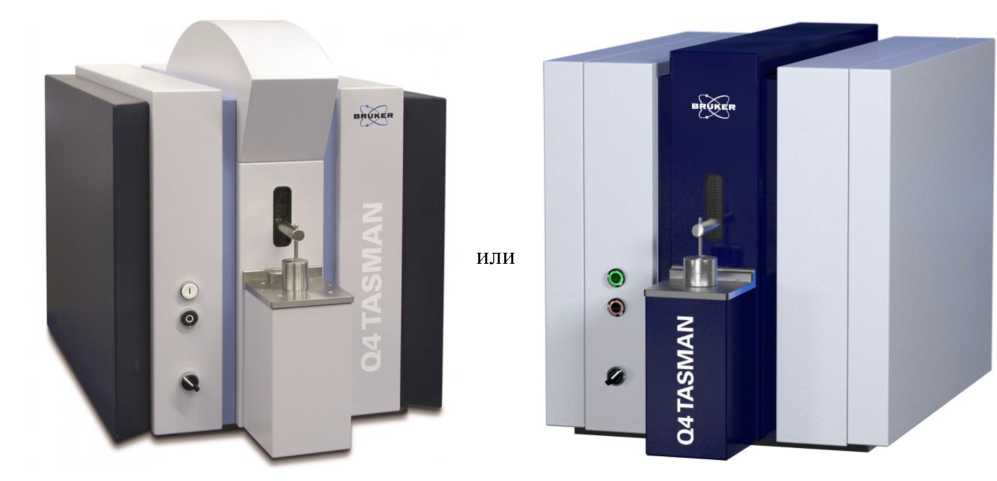

Рисунок 1 - Общий вид спектрометров оптических эмиссионных Q4 TASMAN

Пломбирование спектрометров не предусмотрено.

Программное обеспечение

Спектрометры оснащены программным обеспечением (ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.

Идентификационные данные ПО спектрометров приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Сведения о методиках (методах) измерений

приведены в документе:

- Спектрометры оптические эмиссионные Q4 TASMAN. Руководство по эксплуатации (разделы 5 «Конструкция и функции» и 9 «Эксплуатация»).

Нормативные и технические документы, устанавливающие требования к

ГОСТ Р 8.735.0-2011 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в жидких и твердых веществах и материалах.

Техническая документация фирмы «Bruker AXS GmbH», Германия.

Изготовитель

Фирма «Bruker AXS GmbH», Германия

Адрес: 76187, Germany, Karlsruhe, Oestliche Rheinbrueckenstr, 49

Телефон: +49 721 50997-0

Web-сайт: www.bruker.com

E-mail: info.baxs@bruker.com

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И.Менделеева»

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Телефон: +7 (343) 350-26-18

Факс: +7 (343) 350-20-39

Web-сайт: www.uniim.ru

E-mail: uniim@uniim.ru

Уникальный номер в реестре аккредитованных лиц УНИИМ - филиала ФГУП «ВНИИМ им.Д.И.Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373 от 19.10.2015 г.
