МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

24 ноября 2017 г.

№ 2602

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 59589 «Датчики газоаналитические Oldham модели OLC 10/100 ( в комплекте с блоком WB), OLCT10, OLCT 20, OLCTIR, OLCT 60/IR/XPIR, OLCT 80/IR/XPIR, OLCT 100/IS/HT/XP/XPIR, OLCT 200, CTX 300/IR, iTrans2» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО НПК «Ольдам» б/д п р и к а з ы в а ю:

1. Внести изменения в описание типа на датчики газоаналитические Oldham модели OLC 10/100 (в комплекте с блоком WB), OLCT 10, OLCT 20, OLCT IR, OLCT 60/IR/XPIR, OLCT 80/IR/XPIR, OLCT 100/IS/HT/XP/XPIR, OLCT 200, CTX 300/IR, iTrans2, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 61404-15, изложив его в новой редакции согласно приложению к настоящему приказу. Установить поверку по документу МП-242-1809-2014 «Датчики газоаналитические Oldham модели OLC 10/100 (в комплекте с блоком WB), OLCT 10, OLCT 20, OLCT IR, OLCT 60/IR/XPIR, OLCT 80/IR/XPIR, OLCT 100/IS/HT/XP/XPIR, OLCT 200, CTX 300/IR, iTrans2. Методика поверки» с изменением № 1 и распространить действие документа на датчики, выпускаемые после издания приказа о переоформлении свидетельства об утверждении типа.
2. Переоформить свидетельство об утверждении типа № 59589 «Датчики газоаналитические Oldham модели OLC 10/100 ( в комплекте с блоком WB), OLCT 10, OLCT 20, OLCT IR, OLCT 60/IR/XPIR, OLCT 80/IR/XPIR, OLCT 100/IS/HT/XP/XPIR, OLCT 200, CTX 300/IR, iTrans2», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 61404-15, в связи с внесением изменений в методику поверки.
3. Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
4. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя С.С.Голубев

Подлинник электронного документа, подписанного ЭЛ, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Сертификат: 00E1036ECDC011E780DAE0071B1B53CD41 Кому выдан: Голубев Сергей Сергеевич Действителен: с 20.11.2017 до 20.11.2018

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «24» ноября 2017 г. №2602

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики газоаналитические Oldham модели OLC 10/100 (в комплекте с блоком WB), OLCT 10, OLCT 20, OLCT IR, OLCT 60/IR/XPIR, OLCT 80/IR/XPIR, OLCT 100/IS/HT/XP/XPIR, OLCT 200, СТХ 300/IR, iTrans2

Назначение средства измерений

Датчики газоаналитические Oldham модели OLC 10/100 (в комплекте с блоком WB), OLCT 10, OLCT 20, OLCT IR, OLCT 60/IR/XPIR, OLCT 80/IR/XPIR, OLCT 100/IS/HT/XP/XPIR, OLCT 200, CTX 300/IR, iTrans2 (в дальнейшем -датчики) предназначены для измерения объемной доли или довзрывоопасной концентрации горючих газов и паров горючих жидкостей, объемной доли кислорода (Ог), водорода (Нг), диоксида углерода (СОг) и вредных веществ в воздухе рабочей зоны.

Описание средства измерений

Датчики представляют собой стационарные приборы непрерывного действия.

Конструктивно датчики выполнены одноблочными в пластиковом, алюминиевом или стальном корпусе (в зависимости от модели). Термохимические датчики модели OLC 10/100 с выходным сигналом по напряжению могут использоваться только с блоками WB преобразующими сигнал по напряжению в токовый сигнал 4-20 мА.

Принцип действия датчиков, в зависимости от определяемого компонента:

- объемная доля кислорода и вредных газов - электрохимический;
- объемная доля диоксида углерода - оптический;
- довзрывоопасная концентрация горючих газов - оптический или термохимический;

-объемная доля метана и водорода (диапазон измерений объемной доли от 0 до 100 %) - термокондуктометрический;

- объемная доля летучих органических соединений- фотоионизационный;
- объемная доля углеводородов и хладонов - полупроводниковый.

Датчики отличаются внешним видом, маркировкой взрывозащиты, принципом действия, наличием жидкокристаллического дисплея и выходных унифицированных сигналов.

Датчики моделей OLCT 200, iTrans2 могут иметь до двух измерительных каналов, моделей OLCT 80/IR/XPIR - до трех измерительных каналов. Датчики остальных моделей являются одноканальными.

Датчики моделей OLC 100, OLCT 20, OLCT 60/IR/XPIR, OLCT 80/IR/XPIR, OLCT 100/IS/HT/XP/XPIR могут иметь выносные чувствительные элементы. При этом к обозначению датчика добавляется буква D.

Датчики моделей OLCT 100НТ выпускаются в высокотемпературном исполнении (до 200°С). Датчики моделей OLCT 100/IS/HT/XP/XPIR имеют одинаковый внешний вид (отличие заключается только во внешнем виде подключаемого сенсора).

Датчики моделей OLCT 200 могут выпускаться в арктическом исполнении (от минус 55 °C).

Датчики моделей OLCT 60/IR/XPIR, OLCT 80/IR/XPIR, OLCT 200 и iTrans2 имеют дисплей для отображения измерительной информации. OLCT 60/IR/XPIR, OLCT 80/IR/XPIR, OLCT 200 - жидкокристаллический дисплей, iTrans2 - светодиодный дисплей. Датчики моделей СТХ 300, СТХ 300 IR могут выпускаются как в исполнении с жидкокристаллическим дисплеем, так и без него.

Датчики моделей OLCT 60/IR/XPIR имеют одинаковый внешний вид (отличие заключается только во внешнем виде подключаемого сенсора).

Датчики моделей OLCT 80/IR/XPIR имеют одинаковый внешний вид (отличие заключается только во внешнем виде подключаемого сенсора).

Датчики модели OLCT 80/IR/XPIR могут выпускаться в исполнении с модулем беспроводной передачи данных по радиоканалу. При этом к обозначению датчика добавляется слово Wireless.

Датчики обеспечивают выполнение следующих функций:

- непрерывное измерение содержания определяемого компонента;
- отображение результатов измерений на встроенном дисплее (для датчиков моделей OLCT 60/IR/XPIR, OLCT 80/IR/XPIR, OLCT 200, CTX300, СТХ 300 IR и iTrans2);
- формирование унифицированного выходного аналогового сигнала 4-20 мА;
- формирование выходного цифрового сигнала RS-485, протокол Modbus (для датчиков моделей iTrans2, OLCT 200, OLCT 80/IR/XPIR); для датчиков OLCT 80/IR/XPIR Wireless беспроводная передача данных (протокол Modbus) по радиоканалу.
- передачу данных по протоколу HART (опционально для датчиков модели OLCT 200, iTrans2);
- диагностику состояния датчика.

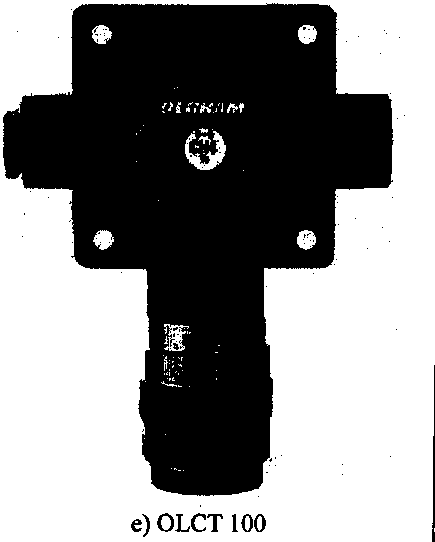

Общий вид датчиков газоаналитических Oldham модели OLC 10/100 (в комплекте с блоком WB), OLCT 10, OLCT 20, OLCT IR, OLCT 60/IR/XPIR, OLCT 80/IR/XPIR, OLCT 100/IS/HT/XP/XPIR, OLCT 200, CTX 300/IR, iTrans2 приведен на рисунке 1. Схема пломбирования (на примере OLCT 60) приведена на рисунке 2.

Приказ Росстандарта №2602 от 24.11.2017, https://oei-analitika.ru

г) OLCT 80 Wireless

apOLCTIR

к) iTrans2 - два измерительных канала

и) OLCT 200

л) iTrans2 - один измерительный канал

Рисунок 1 - Общий вид датчиков газоаналитических Oldham модели OLC 10/100 (в комплекте с блоком WB), OLCT 10, OLCT 20, OLCTIR, OLCT 60/IR/XPIR, OLCT 80/IR/XPIR, OLCT 1004S/HT/XP/XPIR, OLCT 200, СТХ 300/IR, iTrans2

Стопорный винт - место пломбирования от несанкционированного доступа

Рисунок 2 - Схема пломбирования датчиков

Программное обеспечение

Датчики (за исключением моделей OLCT 60/IR/XPIR, OLCT 80/IR/XPIR, OLCT 200 и iTrans2) являются аналоговыми устройствами и не содержат микропроцессоров со встроенным программным обеспечением.

Датчики моделей OLCT 60/IR/XPIR, OLCT 80/IR/XPIR, OLCT 200 и iTrans2 имеют встроенное программное обеспечение.

Программное обеспечение предназначено для:

- обработки и передачи измерительной информации от первичного измерительного преобразователя;
- формирования выходного аналогового сигнала (4 - 20) мА;
- формирования цифрового выходного сигнала RS485 (для датчиков моделей iTrans2, OLCT 200, OLCT 80/IR/XPIR);
- передачи данных по протоколу HART (для датчиков модели OLCT 200, iTrans2);
- передачи данных по радиоканалу для исполнения Wireless датчиков модели OLCT 80/IR/XPIR.
- самодиагностики аппаратной части датчика;
- настройки нулевых показаний и чувствительности датчика.

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик датчиков.

Датчики имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077—2014.

Программное обеспечение датчиков идентифицируется при включении путем вывода на дисплей номера версии. Идентификационные данные программного обеспечения приведены в таблице 1

Таблица 1

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Прошивка OLCT60	Прошивка OLCT 80	Прошивка OLCT200	Прошивка iTrans2
Номер версии (идентификационный номер) ПО	V1.2	V1.9	V4.02	V3.79
Цифровой идентификатор ПО	45А2, алгоритм CRC16	Е362, алгоритм CRC16	ВС83, алгоритм CRC16	А001, алгоритм CRC16
Примечание - номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам встроенного ПО (firmware) указанных версий.

Метрологические и технические характеристики

Основные метрологические характеристики датчиков приведены в таблицах 2-9.

Таблица 2 - Диапазоны показаний, диапазоны измерений, пределы допускаемой основной погрешности и предел допускаемого времени установления показаний для датчиков Oldham модели OLC 10/100

Определяемый компонент	Диапазон показаний объемной доли / довзрыво-опасной концентрации определяемого компонента	Диапазон измерений объемной доли / довзрыво-опасной концентрации определяемого компонента	Пределы допускаемой основной погрешности		Предел допускаемого времени установления показаний систем То.9Д, с
			абсолютной	относительной, %
Горючие газы¹) (термохимические датчики)	от 0 до 100 % НКПР²*	от 0 до 50 %НКПР	±5 %НКПР		20
Примечания: ^-поверочным компонентом является один из следующих определяемых компонентов: аммиак (NH3),метан (СНд), этан(СгНб), пропан (СзНв), бутан (С4Н10), пентан (С5Н12), гексан (СбНм), водород (Нг), ацетилен (С2Н2), этилен (С2Н4), пропилен (СзНб), бензол (СвНв), оксид этилена (С2Н4О), октан (CsHis), нонан (С9Н20), декан (С10Н22), этанол (С2Н5ОН), метанол (СНзОН), толуол (СеНзСНз), ацетон ((СНз)г СО), стирол (СбНзСНСНг), этилацетат (С4Н8О2), метилтретбутиловый эфир ((С5Н12О), 1,3-бутадиен (CUHe), пары нефтепродуктов: бензин автомобильный по ГОСТ Р 51313-99, бензин авиационный по ГОСТ 1012-2013, бензин неэтилированный по ГОСТ Р 51866-2002, топливо для реактивных двигателей по ГОСТ 10227-86, топливо дизельное по ГОСТ 305-2013; ²⁾ - значения НКПР для определяемых компонентов по ГОСТ 30852.19-2002.

Таблица 3 - Диапазоны показаний, диапазоны измерений, пределы допускаемой основной погрешности и предел допускаемого времени установления показаний для датчиков Oldham модели OLCT 10

Определяемый компонент	Диапазон показаний объемной доли / довзрыво-опасной концентрации определяемого компонента	Диапазон измерений объемной доли / довзрыво-опасной концентрации определяемого компонента	Пределы допускаемой основной погрешности		Предел допускаемого времени установления показаний СИ Тодд, с
			абсолютной	относительной, %
Горючие газы¹) (термохимические датчики)	от 0 до 100 %НКПР²>	от 0 до 50 %НКПР	±5 %НКПР		20
Оксид углерода (СО)	от 0 до 300 млн^-1	от 0 до 50 млн'¹включ	±5млн⁴	-	45
		св. 50 до 300 млн'¹	-	±10
Оксид азота (NO)³>	от 0 до 100 млн'¹	от 0 до 10 млн'¹ включ	±2 млн'¹	-	30
		св. 10 до 100 млн'¹	-	±20
Диоксид азота (NO2)³’	от 0 до 30 млн^-1	от 0 до 3 млн'¹включ	±0,6 млн'¹	-	75
		св. 3 до 30 млн'¹	-	±20
Хладон R22 (CHC1F₂)	от 0 до 2000 млн'¹	от 0 до 100 млн"¹	±25 млн'¹	-	60
Хладон R134a (C2H2F4)	от 0 до 2000 млн^-1	от 0 до 200 млн'¹ включ	±50 млн'¹	-	60
		св. 200 до 2000 млн'¹		±25

Примечания:

¹⁾ - см. примечание¹) к таблице 2;
²) - значения НКПР для определяемых компонентов по ГОСТ 30852.19-2002.
³) - используются для измерения объемной доли определяемого компонента при аварийной ситуации.

Таблица 4 - Диапазоны показаний, диапазоны измерений, пределы допускаемой основной погрешности и предел допускаемого времени установления показаний для датчиков Oldham модели СТХ 300IR

Определяемый компонент	Диапазон показаний объемной доли определяемого компонента	Диапазон измерений объемной до-ли определяемого компонента	Пределы допускаемой основной погрешности		Предел допускаемого времени установления показаний СИ То,9д, с
			абсолютной	относительной, %
Диоксид углерода (СОз)	от 0 до 1%	от 0 до 0,5 % включ	±0,1 % (об.д.)	-	70
		св. 0,5 до 1 %	-	±20
	от 0 до 5 %	от 0 до 0,5 % включ	±0,1 % (об.д.)	-	70
		св. 0,5 до 5 %	-	±20
	от 0 до 10 %	от 0 до 0,5 % включ	±0,1 % (об.д.)	-	70
		св. 0,5 до 10 %	-	±20
	от 0 до 50 %	от 0 до 0,5 % включ	±0,1 % (об.д.)	-	70
		св. 0,5 до 50 %	-	±20

Таблица 5 - Диапазоны показаний, диапазоны измерений, пределы допускаемой основной погрешности и предел допускаемого времени установления показаний для оптических датчиков Oldham модели OLCT IR, OLCT 60IR, OLCT 80IR, OLCT 60XPIR, OLCT 80XPIR и OLCT 100 XPIR

Определяемый компонент	Диапазон показаний объемной доли / довзрыво-опасной концентрации определяемого компонента	Диапазон измерений объемной доли / довзрыво-опасной концентрации определяемого компонента	Пределы допускаемой основной погрешности		Предел допускаемого времени установления показаний СИ То.ад, с
			абсолютной	относительной, %
Горючие газы¹) (оптические датчики)	от0 до 100 % НКПР ²>	от 0 до 50 % НКПР включ	±5% НКПР	-	20
		св. 50 до 100% НКПР	-	±10
Горючие газы¹) (оптические датчики)³)	отО доЮО %НКПР²>	от 0 до 50 %НКПР	±5% НКПР		20
Метан (СН4)	отО доЮО %	от 0 до 50 % включ	±5 % об. д.	-	20
		св. 50 до 100 %	-	±10
Диоксид углерода (СОг)	OLCT 60 IR, OLCT 60 XPIR, OLCT 100 XPIR
	от 0 до 5 %	от 0 до 0,5 % включ	±0,1 %	-	30

Определяемый компонент	Диапазон показаний объемной доли / довзрыво-опасной концентрации определяемого компонента	Диапазон измерений объемной доли / довзрыво-опасной концентрации определяемого компонента	Пределы допускаемой основной погрешности		Предел допускаемого времени установления показаний СИ То.9Д, с
			абсолютной	относительной, %
		св. 0,5 до 5 %	-	±20
	OLCT 100 XPIR
	отО до 10 %	от 0 до 0,5 % включ	±0,1 %	-	30
		св. 0,5 до 10 %	-	±20
	OLCT IR, OLCT 60 IR, OLCT 80 IR (с подключенным OLCT IR)
	от 0 до 3 %	от 0 до 0,5 % включ	±0,1 %	-	30
		св. 0,5 до 3 %	-	±20
Примечания: ^-поверочным компонентом является один из следующих определяемых компонентов: метан (СН4), этан(СгНб), пропан (СзШ), бутан (С4Н10), 1,3-бутадиен (СдНб), пентан (С5Н12), гексан (СбНи), ацетилен (С2Н2), этилен (С2Н4), пропилен (СзНб), бензол (СбНб), оксид этилена (С2Н4О), октан (CeHie), нонан (С9Н20), декан (С10Н22), этанол (С2Н5ОН), метанол (СНзОН), толуол (С6Н5СН3), ацетон ((СНз)г СО), стирол (СвШСНСНг), этилацетат (СдНаОг), метилтретбутиловый эфир ((С5Н12О), пары нефтепродуктов: бензин автомобильный по ГОСТ Р 51313-99, бензин авиационный по ГОСТ 1012-2013, бензин неэтилированный по ГОСТ Р 51866-2002, топливо для реактивных двигателей по ГОСТ 10227-86, топливо дизельное по ГОСТ 305-2013; Датчики моделей OLCT IR, OLCT 60 IR, OLCT 80 IR не имеют следующих определяемых компонентов: ацетилен (С2Н2), этилен (С2Н4), 1,3-бутадиен (СдНе), стирол (СбН₅СНСН₂). ²⁾ - значения НКПР для определяемых компонентов по ГОСТ 30852.19-2002; Датчики горючих газов определяемым компонентом для которых является октан (CeHie),нонан (С9Н20), декан (С10Н22), этанол (С2Н5ОН), метанол (СНзОН), толуол (СвНзСНз), ацетон ((СНз)г СО), стирол (СбНзСНСНг), этилацетат (С4Н8О2), метилтретбутиловый эфир ((С5Н12О), пары нефтепродуктов: бензин автомобильный по ГОСТ Р 51313-99, бензин авиационный по ГОСТ 1012-2013, бензин неэтилированный по ГОСТ Р 51866-2002, топливо для реактивных двигателей по ГОСТ 10227-86, топливо дизельное по ГОСТ 305-2013 имеют диапазон измерений от 0 до 50 % НКПР; ³⁾ - диапазон измерений оптических датчиков горючих газов и паров горючих жидкостей от 0 до 50 % НКПР или от 0 до 100 % НКПР определяется при заказе и должен указываться в паспорте.

Таблица 6 - Диапазоны показаний, диапазоны измерений, пределы допускаемой основной погрешности и предел допускаемого времени установления показаний для датчиков Oldham

модели OLCT 10	ОХР, OLCT 100	НТ и OLCT 100 IS
Определяемый компонент	Диапазон показаний объемной доли / довзрыво-опасной концентрации определяемого компонента	Диапазон измерений объемной доли / довзрывоопасной концентрации определяемого компонента	Пределы допускаемой основной погрешности		Предел допускаемого времени установления показаний СИ То,9д, с
Определяемый компонент			абсолютной	относительной, %
Термохимические сенсоры (OLCT			100 ХР, OLCT 100 НТ)
Горючие газы¹) (термохимические датчики)	от Одо 100 %НКПР²⁾	от 0 до 50 % НКПР	±5% НКПР		20
Электрохимические сенсоры (OLCT 100 ХР и 01				LCT100 IS)
Оксид углерода (СО)	от Одо 100 млн'¹	от 0 до 20 млн’¹включ	±4 млн'¹	-	45
	от Одо 100 млн'¹	св. 20 до 100 млн'¹	-	±20
	от 0 до 300 млн’¹	от 0 до 50 млн’¹включ	±5 млн'¹	-
	от 0 до 300 млн’¹	св. 50 до 300 млн'¹	-	±10
	от Одо 1000 млн'¹	от 0 до 100 млн’¹включ	±10 млн’¹	-
	от Одо 1000 млн'¹	св. 100 до 1000 млн’¹	-	±10
Водород №)	от 0 до 2000 млн’¹	от Одо 100 млн'¹включ	±10 млн’¹	-	150
Водород №)	от 0 до 2000 млн’¹	св. 100 до 2000 млн'¹	-	±10	150
Сероводород (H1S)	от 0 до 30 млн’¹	от 0 до 8 млн'¹включ	±1,6 млн'¹	-	45
	от 0 до 30 млн’¹	св. 8 до 30 млн'¹	-	±20
	от Одо 100 млн'¹	от 0 до 20 млн'¹включ	±4,0 млн’¹	-
	от Одо 100 млн'¹	св. 20 до 100 млн'¹	-	±20
	от 0 до 1000 млн’¹	от Одо 100 млн’¹включ	±20 млн'¹	-
	от 0 до 1000 млн’¹	св. 100 до 1000 млн'¹	-	±20
Аммиак (NH3)	от 0 до 100 млн’¹	от 0 до 20 млн’¹включ	±5 млн'¹	-	55 (IS) 180 (ХР)
	от 0 до 100 млн’¹	св. 20 до 100 млн’¹	-	±25
	от 0 до 1000 млн'¹	от 0 до 60 млн'¹включ	±12 млн'¹	-
	от 0 до 1000 млн'¹	св. 60 до 1000 млн’¹	-	±20
	от 0 до 5000 млн'¹	от 0 до 200 млн'¹включ	±40 млн'¹	-

Определяемый компонент	Диапазон показаний объемной доли / довзрыво-опасной концентрации определяемого компонента	Диапазон измерений объемной доли / довзрывоопасной концентрации определяемого компонента	Пределы допускаемой основной погрешности		Предел допускаемого времени установления показаний СИ То,9Д, С
			абсолютной	относительной, %
		свыше 200 до 5000 млн'¹	-	±20
Оксид азота (NO)³'	от 0 до 100 млн'¹	от Одо 10 млн’¹ включ	±2 млн’¹	-	30
	от 0 до 100 млн'¹	св. 10 до 100 млн'¹	-	±20
	от 0 до 300 млн⁴	от 0 до 50 млн’¹включ	±10 млн’¹	-
	от 0 до 300 млн⁴	св. 50 до 300 млн’¹	-	±20
	от 0 до 1000 млн'¹	от Одо 100 млн'¹включ	±20 млн’¹	-
	от 0 до 1000 млн'¹	св. 100 до 1000 млн’¹	-	±20
Кислород (Ог)	от 0 до 30 %	от 0 до 30 %	±0,5 % (об. д.)	-	10
Метимеркап-тан (CH₃SH)³⁾	от Одо 100 млн’¹	от 0 до 16 млн’¹включ	±4 млн’¹	-	30
Метимеркап-тан (CH₃SH)³⁾	от Одо 100 млн’¹	св. 16 до 100 млн’¹	-	±25	30
Этилмеркаптан (C2H5SH)³'	от Одо 100 млн'¹	от 0 до 16 млн’¹включ	±4 млн’¹	-	30
Этилмеркаптан (C2H5SH)³'	от Одо 100 млн'¹	св. 16 до 100 млн’¹	-	±25	30
Электрохимические сенсоры (OLCT100				[S)
Диоксид азота (NO₂)	от 0 до 10 млн’¹	от 0 до 1 млн'¹включ	±0,2 млн’¹	-	75
	от 0 до 10 млн’¹	св. 1 до 10 млн’¹	-	±20
	от 0 до 30 млн'¹	от 0 до 3 млн’¹включ	±0,6 млн'¹	-
	от 0 до 30 млн'¹	св. 3 до 30 млн’¹	-	±20
Диоксид серы (SO2)	от Одо 10 млн’¹	от 0 до 4,5 млн’¹включ	±0,9 млн’¹	-	60
	от Одо 10 млн’¹	св. 4,5 до 10 млн’¹	-	±20
	от 0 до 30 млн’¹	от 0 до 4,5 млн’¹включ	±0,9 млн'¹	-
	от 0 до 30 млн’¹	св. 4,5 до 30 млн’¹	-	±20
	от 0 доЮО млн’¹	от 0 до 20 млн’¹включ	±4,0 млн’¹	-
	от 0 доЮО млн’¹	св. 20 до 100 млн’¹	-	±20

Определяемый компонент	Диапазон показаний объемной доли / довзрыво-опасной концентрации определяемого компонента	Диапазон измерений объемной доли / довзрывоопасной концентрации определяемого компонента	Пределы допускаемой основной погрешности		Предел допускаемого времени установления показаний СИ То.9Д, с
			абсолютной	относительной, %
Хлористый водород (НС1)	от 0 до 30 млн'¹	от 0 до 4 млн'¹ включ	±0,8 млн'¹	-	60
		св. 4 до 30 млн'¹	-	±20
	от 0 до 100 млн'¹	от 0 до 30 млн'¹	±5 млн'¹	-
Синильная кислота (HCN)³’	от 0 до 10 млн'¹	от 0 до 1 млн'¹включ	±0,25 млн'¹	-	75
		св. 1 до 10 млн'¹	-	±25
	от 0 до 30 млн'¹	от 0 до 1 млн'¹включ	±0,2 млн'¹	-
		св. 1 до 30 млн'¹	-	±20
Хлор (Ch)³⁾	от 0 до 10 млн'¹	от 0 до 0,5 млн'¹включ	±0,1 млн'¹	-	60
		св. 0,5 до 10 млн'¹	-	±20
Фосген (COCh)	от 0 до 1,0 млн'¹	от Одо ОДмлн’¹включ	±0,025 млн'¹	-	90
		св. 0,1 до 1,0 млн'¹	-	±25
Фосфин (РНз)	от 0 до 1,0 млн’¹	от 0 до 0,07 млн'¹включ	±0,02 млн'¹	-	120
		св. 0,07 до 1 млн'¹	-	±20
Арсин (AsH₃)³⁾	от 0 до 1,0 млн'¹	от 0 до 0,07 млн'¹включ	±0,02 млн'¹	-	120
		св. 0,07 до 1 млн'¹	-	±20
Этиленоксид (С2Н4О)³’	от 0 до 30 млн'¹	от 0 до 0,8 млн’¹включ	±0,2млн'¹	-	180
		св. 0,8 до 30 млн'¹	-	±25
Формальдегид (СН₂О)³⁾	от 0 до 50 млн’¹	от 0 до 10 млн"¹	±2,0 млн'¹	-	240
Фтор (F₂)³>	от 0 до 1 млн'¹	от 0 до 0,07 млн'¹включ	±0,018 млн'¹	-	60
		св. 0,07 до 1 млн'¹	-	±25
Полупроводниковые сенсоры (OLCT 100 ХР)
(о,м,п)-ксилол (СбН^СНзЬ)³'	от 0 до 500 млн'¹	от Одо 100 млн'¹ включ	±25 млн'¹	-	60
		св. 100 до 250 млн'¹	-	±25
Толуол (СбН₅СН₃)³’	от 0 до 500 млн'¹	от 0 до 100 млн'¹включ	±25 млн'¹	-	60

Определяемый компонент	Диапазон показаний объемной доли / довзрыво-опасной концентрации определяемого компонента	Диапазон измерений объемной доли / довзрывоопасной концентрации определяемого компонента	Пределы допускаемой основной погрешности		Предел допускаемого времени установления показаний СИ Тодд, с
			абсолютной	относительной, %
		св. 100 до 500 млн'¹	-	±25
Этанол (С2Н5ОН)	от 0 до 500 млн'¹	от 0 до 100 млн'¹включ	±25 млн'¹	-	60
Этанол (С2Н5ОН)	от 0 до 500 млн'¹	св. 100 до 500 млн'¹	-	±25	60
Хладон R22 (CHCIF2)	от 0 до 2000 млн'¹	от 0 до 100 млн'¹	±25 млн'¹	-	60
Хладон R12 (CCI2F2)	от Одо 10000 млн'¹	от 0 до 100 млн'¹	±25 млн"¹	-	60
Хладон R134a (C2H₂F₄)	от 0 до 2000 млн’¹	от 0 до 200 млн'¹включ	±50 млн'¹	-	60
Хладон R134a (C2H₂F₄)	от 0 до 2000 млн’¹	св. 200 до 2000 млн^-1	-	±25	60
Хладон R227a (C3HF7)	от Одо 10000 млн'¹	от Одо 1000 млн^-1 включ	±250 млн'¹	-	60
Хладон R227a (C3HF7)	от Одо 10000 млн'¹	св. 1000 до 5000 млн'¹	-	±25	60
Изопропанол (С3Н7ОН)	от 0 до 500 млн'¹	от 0 до 30 млн^-1	±10 млн'¹	-	20
Хладон R407c⁴⁾	от 0 до 1000 млн'¹	от Одо 100 млн*¹включ	±25млн'¹	-	60
Хладон R407c⁴⁾	от 0 до 1000 млн'¹	св. 100 до 1000 млн^-1	-	±25	60
Хладон R410a⁵⁾	от 0 до 1000 млн'¹	от Одо 100 млн^-1 включ	±25млн'¹	-	60
Хладон R410a⁵⁾	от 0 до 1000 млн'¹	св. 100 до 1000 млн'¹	-	±25	60

Примечания:

- см. примечание ¹¹ к таблице 2;

²⁾ - значения НКПР для определяемых компонентов по ГОСТ 30852.19-2002;
³⁾ - используются для измерения объемной доли определяемого компонента при аварийной ситуации;
⁴⁾ - Хладон R407c смесь хладонов (по массе): R32 (CH2F2) -23%, R125 (C2HF5) -25%, R134a(C₂H2F₄) -52%;
⁵⁾ - Хладон R410a смесь хладонов (по массе): R32 (CH2F2) -50%, R125 (C2HF5) -50%.

Таблица 7 - Диапазоны показаний, диапазоны измерений, пределы допускаемой основной погрешности и предел допускаемого времени установления показаний для датчиков Oldham модели OLCT 20, OLCT 60/IR/XPIR, OLCT 80/IR/XPIR и СТХ 300

Определяемый компонент	Диапазон показаний объемной доли / довзры-воопасной концентрации определяемого компонента	Диапазон измерений объемной доли / довзры-воопасной концентрации определяемого компонента	Пределы допускаемой основной погрешности		Предел допускав-мого времени установления показаний СИ То.9Д, с
Определяемый компонент			абсолютной	относительной, %
OLCT 20, OLCT 60, OLCT 80
Горючие газы¹) (термохимические датчики)	от 0 до 100 %НКПР²⁾	от 0 до 50 %НКПР	±5 %НКПР		20
Горючие газы (метан, водород, гексафторид серы) (термокондуктометрические датчики)	от 0 доЮО %	от 0 до 50 % включ	±5% (об. д.)	-	20
	от 0 доЮО %	св. 50 до 100 %		±10	20
Метимеркаптан (CH₃SH)³>	от 0 до 30 млн'¹	от 0 до ЗОмлн'¹	±4 млн'¹	-	30
Этилмеркаптан (C2H5SH)³’	от 0 до 30 млн'¹	от 0 до 30 млн'¹	±4 млн'¹	-	30
OLCT 20, OLCT 60, OLCT 8(			)иСТХ300
Аммиак (NH₃)	от 0 до 100 млн'¹	от 0 до 20 млн'¹ включ	±5 млн'¹	-	55
	от 0 до 100 млн'¹	св. 20 до 100 млн'¹	-	±25
	от 0 до 1000 млн'¹	от 0 до 60 млн'¹ включ	±12 млн’¹	-
	от 0 до 1000 млн'¹	св. 60 до 1000 млн'¹	-	±20
	от 0 до 5000 млн'¹	от 0 до 200 млн'¹ включ	±40 млн'¹	-
	от 0 до 5000 млн'¹	св. 200 до 5000 млн'¹	-	±20
Оксид углерода (СО)	от 0 до 100 млн'¹	от 0 до 20 млн'¹ включ	±4 млн'¹		45
	от 0 до 100 млн'¹	св. 20 до 100 млн'¹	-	±20
	от 0 до 300 млн'¹	от 0 до 50 млн'¹ включ	±5 млн'¹	-
	от 0 до 300 млн'¹	св. 50 до 300 млн'¹	-	±10
	от 0 до 1000 млн'¹	от 0 до 100 млн'¹ включ	±10 млн'¹	-
	от 0 до 1000 млн'¹	св. 100 до 1000 млн'¹	-	±10

Определяемый компонент	Диапазон показаний объемной доли / довзры-воопасной концентрации определяемого компонента	Диапазон измерений объемной доли / довзры-воопасной концентрации определяемого компонента	Пределы допускаемой основной погрешности		Предел допускав-мого времени установления показаний СИ То,9Д, с
Определяемый компонент			абсолютной	относительной, %
Сероводород №S)	от 0 до 30 млн’¹	от 0 до 8 млн’¹ включ	±1,6 млн'¹	-	45
	от 0 до 30 млн’¹	св. 8 до 30 млн'¹	-	±20
	от 0 до 100 млн'¹	от 0 до 20 млн’¹ включ	±4,0 млн’¹	-
	от 0 до 100 млн'¹	св. 20 до 100 млн'¹	-	±20
	от 0 до 1000 млн'¹	от Одо 100 млн’¹ включ	±20 млн’¹	-
	от 0 до 1000 млн'¹	св. 100 до 1000 млн'¹	-	±20
Оксид азота (NO)³>	от Одо 100 млн’¹	от Одо 10 млн'¹ включ	±2 млн'¹	-	30
	от Одо 100 млн’¹	св. 10 до 100 млн’¹	-	±20
	от 0 до 300 млн’¹	от 0 до 50 млн’¹ включ	±10 млн’¹	-
	от 0 до 300 млн’¹	св. 50 до 300 млн’¹	-	±20
	от Одо 1000 млн’¹	от Одо 100 млн’¹ включ	±20 млн’¹	-
	от Одо 1000 млн’¹	св. 100 до 1000 млн’¹	-	±20
Водород №)	от 0 до 2000 млн’¹	от 0 до 100 млн’¹ включ	±10 млн’¹	-	150
Водород №)	от 0 до 2000 млн’¹	св. 100 до 2000 млн'¹	-	±10	150
Кислород (02)	от 0 до 30 %	от 0 до 30 %	±0,5 % (об. д.)	-	10
Диоксид азота (N0₂)	от 0 до 10 млн’¹	от 0 до 1 млн’¹ включ	±0,2 млн'¹		75
	от 0 до 10 млн’¹	св. 1 до 10 млн’¹		±20
	от 0 до 30 млн’¹	от 0 до 3 млн'¹ включ	±0,6 млн’¹	-
	от 0 до 30 млн’¹	св. 3 до 30 млн’¹	-	±20
Диоксид серы (S0₂)	отО до 10 млн’¹	от 0 до 4,5 млн’¹ включ	±0,9 млн’¹	-	60

Определяемый компонент	Диапазон показаний объемной доли / довзры-воопасной концентрации определяемого компонента	Диапазон измерений объемной доли / довзры-воопасной концентрации определяемого компонента	Пределы допускаемой основной погрешности		Предел допускае-мого времени установления показаний СИ То,9Д, с
			абсолютной	относительной, %
		св. 4,5 до 10 млн'¹	-	±20
	от 0 до 30 млн'¹	от 0 до 4,5 млн'¹ включ	±0,9 млн'¹	-
	от 0 до 30 млн'¹	св. 4,5 до 30 млн'¹	-	±20
	от 0 до 100 млн'¹	от 0 до 20 млн'¹ включ	±4,0 млн'¹	-
	от 0 до 100 млн'¹	св. 20 до 100 млн'¹	-	±20
Хлористый водород (НС1)	от 0 до 30 млн'¹	от 0 до 4 млн'¹ включ	±0,8 млн'¹	-	60
	от 0 до 30 млн'¹	св. 4 до 30 млн'¹	-	±20
	от 0 до 100 млн'¹	от 0 до 30 млн'¹	±5 млн'¹	-
Синильная кислота (HCN)³’	от 0 до 10 млн'¹	от 0 до 1 млн'¹ включ	±0,25 млн'¹	-	45
	от 0 до 10 млн'¹	св. 1 до 10 млн'¹	-	±25
	от 0 до 30 млн'¹	от 0 до 1 млн'¹ включ	±0,2 млн'¹	-
	от 0 до 30 млн'¹	св. 1 до 30 млн'¹		±20
Хлор (Ch)³’	от 0 до 10 млн^-1	от 0 до 0,5 млн'¹ включ	±0,1 млн'¹	-	60
Хлор (Ch)³’	от 0 до 10 млн^-1	св. 0,5 до 10 млн’¹	-	±20	60
Озон (Оз)³’	от 0 до 1 млн'¹	от Одо 0,10 млн’¹ включ	±0,03 млн'¹	-	60
Озон (Оз)³’	от 0 до 1 млн'¹	св. 0,10 до 0,6 млн'¹	-	±25	60
Фосген (СОСИ)	от 0 до 1 млн'¹	от Одо 0,1 млн'¹ включ	±0,03 млн'¹	-	90
Фосген (СОСИ)	от 0 до 1 млн'¹	св. 0,1 до 1,0 млн'¹	-	±25	90
Фосфин (РНз)	от 0 до 1 млн'¹	от 0 до 0,07 млн'¹ включ	±0,02 млн'¹	-	120
Фосфин (РНз)	от 0 до 1 млн'¹	св. 0,07 до 1 млн'¹	-	±20	120

Определяемый компонент	Диапазон показаний объемной доли / довзры-воопасной концентрации определяемого компонента	Диапазон измерений объемной доли / довзры-воопасной концентрации определяемого компонента	Пределы допускаемой основной погрешности		Предел допускав-мого времени установления показаний СИ То,9Д, с
			абсолютной	относительной, %
Арсин (АяНз)”	от 0 до 1 млн'¹	от 0 до 0,07 млн'¹ включ	±0,02 млн'¹	-	120
		св. 0,07 до 1 млн'¹	-	±20
Фтористый водород (HF)	от 0 до 10 млн'¹	от 0 до 0,6 млн'¹ включ	±0,1 млн'¹	-	80
		св. 0,6 до 10 млн'¹		±20
Этиленоксид (С2Н4О) 3)	от 0 до 30 млн'¹	от 0 до 0,8 млн'¹ включ	±0,2 млн'¹	-	180
		св. 0,8 до 30 млн’¹	-	±25
Фтор (F₂)³⁾	от 0 до 1 млн'¹	от 0 до 0,07 млн'¹ включ	±0,018 млн'¹	-	60
		св. 0,07 до 1 млн'¹	-	±25
Полупроводниковые сенсоры (OLCT 20, OL(			2Т 60, OLCT 80 и СТХЗОО		)
(о,м,п)-ксилол (СбН4(СНз)2)³⁾	от 0 до 500 млн'¹	от 0 до 100 млн'¹ включ	±25 млн'¹	-	60
		св. 100 до 250 млн'¹	-	±25
Толуол (СбН₅СНз)³⁾	от 0 до 500 млн'¹	от 0 до 100 млн'¹ включ	±25 млн'¹	-	60
		св. 100 до 500 млн'¹	-	±25
Этанол (С₂Н₅ОН)	от 0 до 500 млн'¹	от 0 до 100 млн'¹ включ	±25 млн'¹	•	60
		св. 100 до 500 млн'¹	-	±5
Изопропанол (С3Н7ОН)	от 0 до 500 млн'¹	от 0 до 30 млн'¹	±10 млн'¹	т	20
Полупроводниковые сенсоры ОН			?Т 60 и СТХЗОО
Хладон R22 (CHClFi)	от 0 до 2000 млн'¹	от 0 до 100 млн'¹	±25 млн'¹	-	60
Хладон R12 (CC1₂F₂)	от Одо 10000 млн'¹	от Одо 100 млн'¹	±25 млн'¹	-	60
Хладон R134a (C2H2F4)	от 0 до 2000 млн'¹	от 0 до 200 млн'¹ включ	±50млн'¹	-	60
		св. 200 до 2000 млн'¹		±25

Определяемый компонент	Диапазон показаний объемной доли / довзры-воопасной концентрации определяемого компонента	Диапазон измерений объемной доли / довзры-воопасной концентрации определяемого компонента	Пределы допускаемой основной погрешности		Предел допускав-мого времени установления показаний СИ То,9Д, с
Определяемый компонент			абсолютной	относительной, %
Хладон R227a (C3HF7)	от 0 до 10000 млн'¹	от Одо 1000 млн^-1 включ	±250 млн'¹	-	60
Хладон R227a (C3HF7)	от 0 до 10000 млн'¹	свыше 1000 до 5000 млн'¹	-	±25	60
Полупроводниковые сенсоры OLCT 60
Хладон R407c⁴⁾	от 0 до 1000 млн'¹	от 0 до 100 млн'¹ включ	±25млн'¹	-	⁶⁰
Хладон R407c⁴⁾	от 0 до 1000 млн'¹	св. 100 до 1000 млн'¹	-	±25
Хладон R410a⁵⁾	от Одо 1000 млн'¹	от 0 до 100 млн'¹ включ	±25млн^-1	-	60
Хладон R410a⁵⁾	от Одо 1000 млн'¹	св. 100 до 1000 млн'¹	-	±25
СТХЗОО
Кислород (02)	от 0 до 100 %	от 0 до 100 %	+1,5 % (об. д.)		20
Оксид углерода (С0)³⁾	от 0 до 1 %	от 0 до 1 %	±0,15 % (об. д.)	-	20
Оксид углерода (С0)³⁾	от 0 до 10 %	от 0 до 10 %	±1,5 % (об. д.)	-	20
Водород (Нг)	от 0 до 2 %	от 0 до 2 %	±0,2 % (об. д.)	-	150
Примечания: см. примечание к таблице 2; ²⁾ - значения НКПР для определяемых компонентов по ГОСТ 30852.19-2002; - используются для измерения объемной доли определяемого компонента при аварийной ситуации. ⁴⁾ - Хладон R407c смесь хладонов (по массе): R32 (CH2F2) -23%, R125 (C2HF5) -25%, R134a(C2H₂F₄) -52%; ⁵⁾ - Хладон R410a смесь хладонов (по массе): R32 (CH2F2) -50%, R125 (C2HF5) -50%.

Таблица 8 - Диапазоны показаний, диапазоны измерений, пределы допускаемой основной погрешности и предел допускаемого времени установления показаний для датчиков Oldham модели OLCT 200

Определяемый компонент	Диапазон показаний объемной доли / довзры-воопасной концентрации определяемого компонента	Диапазон измерений объемной до-ли / довзры-воопасной концентрации определяемого компонента	Пределы допускаемой основной погрешности		Предел допускаемого вре-мени установления показаний СИ То,9Д, с
Определяемый компонент			абсолютной	относительной, %
Горючие газы¹) (термохимические датчики)	отОдоЮО % НКПР	от 0 до 50 %НКПР	±5 %НКПР		20
Горючие газы²) (оптические датчики)	от 0 до 100% НКПР”	от 0 до 50 %НКПР включ	±5 %НКПР		20
Горючие газы²) (оптические датчики)	от 0 до 100% НКПР”	св. 50 до 100 %НКПР		±10	20
Горючие газы¹) (оптические датчики)⁵)	отОдоЮО %НКПР²’	от 0 до 50 %НКПР	±5 %НКПР	-	20
Диоксид углерода (СО₂)	от 0 до 5 %	от 0 до 0,5 % включ	±0,1 %	-	30
Диоксид углерода (СО₂)	от 0 до 5 %	св. 0,5 до 5 %	-	±20	30
Хлор (С1₂)⁴’	от 0 до 50 млн'¹	от 0 до 5 млн’¹ включ	±1 млн'¹	-	60
Хлор (С1₂)⁴’	от 0 до 50 млн'¹	св. 5 до 50 млн'¹		±20	60
Оксвд углерода (СО)	от Одо 100 млн'¹	от 0 до 20 млн'¹ включ	±4 млн'¹	-	45
	от Одо 100 млн'¹	св. 20 до 100 млн'¹	-	±20
	от 0 до 300 млн'¹	от 0 до 50 млн'¹ включ	±5 млн'¹	-
	от 0 до 300 млн'¹	св. 50 до 300 млн'¹	-	±10
Сероводород (H₂S)	от 0 до 30 млн'¹	от 0 до 8 млн'¹включ	±1,6 млн'¹	-	45
	от 0 до 30 млн'¹	св. 8 до 30 млн'¹	-	±20
	от Одо 100 млн'¹	от 0 до 20 млн'¹ включ	±4,0 млн'¹	-
	от Одо 100 млн'¹	св. 20 до 100 млн'¹	-	±20
Аммиак (NH₃)	от 0 до 100 млн’¹	от 0 до 20 млн’¹ включ	±5 млн'¹	-	55
Аммиак (NH₃)	от 0 до 100 млн’¹	св. 20 до 100 млн'¹	-	±25	55

Определяемый компонент	Диапазон показаний объемной доли / довзры-воопасной концентрации определяемого компонента	Диапазон измерений объемной до-ли / довзры-воопасной концентрации определяемого компонента	Пределы допускаемой основной погрешности		Предел допускаемого вре-мени установления показаний СИ То.9Д, с
			абсолютной	относительной, %
	от 0 до 500 млн’¹	от 0 до 30 млн’¹ включ	±6 млн’¹		55
		св. 30 до 500 млн’¹	-	±20
Диоксид азота (NO2)⁴⁾	от 0 до 30 млн’¹	от 0 до 3 млн'¹ включ	±0,6 млн’¹	-	75
		св. 3 до 30 млн’¹	-	±20
Кислород (02)	от 0 до 30 %	от 0 до 30 %	±0,5% (об. д.)	-	10
Диоксид серы (S02)	от 0 до 30 млн’¹	от 0 до 4,5 млн’¹ включ	±0,9 млн’¹	-	60
		св. 4,5 до 30 млн’¹	-	±20
Хлористый водород (НС1)	от 0 до 30 млн^-1	от 0 до 4 млн’¹ включ	±0,8 млн’¹	•	60
		св. 4 до 30 млн'¹	-	±20
ФИД датчик
Изобутилен (i-C₄H₈)	от 0 до 500 млн’¹	от 0 до 50 млн’¹ включ	±10 млн’¹	-	20
		св. 50 до 500 млн’¹	-	±20
Гексан (СбН1₄)	от 0 до 500 млн’¹	от 0 до 50 млн’¹ включ	±10 млн'¹	-	20
		св. 50 до 500 млн’¹	-	±20
Бензол (СбНб)⁴’	от 0 до 500 млн’¹	от 0 до 50 млн’¹ включ	±10 млн’¹	-	20
		св. 50 до 500 млн'¹	-	±20
Толуол (СбН₅СН₃)⁴⁾	от 0 до 500 млн’¹	от 0 до 50 млн’¹ включ	±10 млн’¹	-	20
		св. 50 до 500 млн’¹	-	±20
Декан (С10Н22)	от 0 до 500 млн^-1	от 0 до 25 млн'¹	±5 млн’¹	-	20
(о,м,п)-ксилол (С₆Н4(СНз)2)	от 0 до 500 млн’¹	от 0 до 50 млн’¹ включ	±10 млн'¹	-	20
		св. 50 до 250 млн’¹	-	±20

Определяемый компонент	Диапазон показаний объемной доли / довзры-воопасной концентрации определяемого компонента	Диапазон измерений объемной доли / довзры-воопасной концентрации определяемого компонента	Пределы допускаемой основной погрешности		Предел допускаемого вре-мени установления показаний СИ То,9Д> с
Определяемый компонент			абсолютной	относительной, %
Стирол (С₆Н₅СНСН₂)⁴⁾	от 0 до 500 млн'¹	от 0 до 50 млн¹ включ	±10 млн'¹	*	20
Стирол (С₆Н₅СНСН₂)⁴⁾	от 0 до 500 млн'¹	св. 50 до 250 млн'¹	-	±20	20
Гептан (С₇Н1б)	от 0 до 500 млн¹	от 0 до 40 млн'¹	±10 млн’¹	-	20
Октан (CeHis)	от 0 до 500 млн'¹	от 0 до 50 млн'¹	±10 млн'¹	-	20
Нонан (С9Н20)	от 0 до 500 млн'¹	от 0 до 50 млн’¹ включ	±10 млн'¹	-	20
Нонан (С9Н20)	от 0 до 500 млн'¹	св. 50 до 500 млн’¹	-	±20	20
Этиленоксид (С2Н4О)⁴’	от 0 до 500 млн'¹	от 0 до 50 млн'¹ включ	±10 млн'¹	-	20
Этиленоксид (С2Н4О)⁴’	от 0 до 500 млн'¹	свыше 50 до 500 млн'¹	-	±20
Ацетон (СН3СОСН3)	от 0 до 500 млн'¹	от 0 до 50 млн'¹ включ	±10 млн'¹	-	20
Ацетон (СН3СОСН3)	от 0 до 500 млн'¹	св. 50 до 500 млн'¹	-	±20	20
Уксусная кислота (СНзСООН)⁴’	от 0 до 500 млн'¹	от 0 до 30 млн'¹	±5 млн'¹	-	20
Бутил ацетат (СбНпОг)	от 0 до 500 млн'¹	от 0 до 50 млн'¹	±10 млн'¹	-	20
Циклогексан (С₆Н12)	от 0 до 500 млн'¹	от 0 до 50 млн'¹ включ	±10 млн'¹	-	20
Циклогексан (С₆Н12)	от 0 до 500 млн'¹	св. 50 до 300 млн'¹	-	±20	20
Циклогексанон (СбНюО)⁴’	от 0 до 500 млн'¹	от 0 до 12 млн'¹	±3 млн'¹	-	20
Этилен (С2Н4)	от 0 до 500 млн'¹	от 0 до 50 млн'¹ включ	±10 млн'¹	-	20
Этилен (С2Н4)	от 0 до 500 млн'¹	св. 50 до 500 млн'¹	-	±20	20
Тетрахлорэти-лен(С₂С14)⁴⁾	от 0 до 500 млн'¹	от 0 до 25 млн'¹	±5 млн'¹	-	20
Этилбензол (CsHsCjHs)⁴)	от 0 до 500 млн'¹	от 0 до 50 млн'¹ включ	±10 млн*¹		20
Этилбензол (CsHsCjHs)⁴)	от 0 до 500 млн'¹	св. 50 до 230 млн'¹	-	±20	20

Определяемый компонент	Диапазон показаний объемной доли / довзры-воопасной концентрации определяемого компонента	Диапазон измерений объемной до-ли / довзры-воопасной концентрации определяемого компонента	Пределы допускаемой основной погрешности		Предел допускаемого вре-мени установления показаний СИ То,9Д, с
Определяемый компонент			абсолютной	относительной, %
Изопропанол (С3Н7ОН)	от 0 до 500 млн'¹	от 0 до 30 млн'¹	±10 млн'¹	-	20
Нафталин (СюНв)⁴>	от 0 до 500 млн'¹	от 0 до 12 млн^-1	±3 млн'¹	-	20
Пропанол (С3Н7ОН)	от 0 до 500 млн'¹	от 0 до 50 млн'¹ включ	±10 млн’¹		20
Пропанол (С3Н7ОН)	от 0 до 500 млн'¹	св. 50 до 400 млн'¹	-	±20	20
Тиофен (C4H4S)⁴)	от 0 до 500 млн'¹	от 0 до 25 млн'¹	±5 млн'¹	-	20
Винилхлорид (С₂Н₃С1)⁴⁾	от 0 до 500 млн'¹	от 0 до 50 млн’¹ включ	±10 млн^-1	-	20
Винилхлорид (С₂Н₃С1)⁴⁾	от 0 до 500 млн'¹	св. 50 до 500 млн'¹	-	±20	20
Фенол (СбН₅ОН)⁴>	от 0 до 500 млн’¹	от 0 до 25 млн'¹	±5 млн'¹	-	20
Примечания: ^1J- см. примечание к таблице 2; ²⁾ -см. примечание к таблице 5; ³⁾ - значения НКПР для Определяемых компонентов по ГОСТ 30852.19-2002; ⁴⁾ - используются для измерения объемной доли определяемого компонента при аварийной ситуации. Оптические датчики горючих газов определяемым компонентом которых является октан (CsHis),нонан (С9Н20), декан (С10Н22), этанол (С2Н5ОН), метанол (СНзОН), толуол (С6Н5СН3), ацетон ((СНз)г СО), стирол (СеНзСНСНг), этилацетат (С4Н8О2), метилтретбутиловый эфир ((С5Н12О), пары нефтепродуктов: бензин автомобильный по ГОСТ Р 51313-99, бензин авиационный по ГОСТ 1012-2013, бензин неэтилированный по ГОСТ Р 51866-2002, топливо для реактивных двигателей по ГОСТ 10227-86, топливо дизельное по ГОСТ 305-2013, имеют диапазон измерений от 0 до 50 % НКПР; ⁵> - диапазон измерений оптических датчиков горючих газов и паров горючих жидкостей от 0 до 50 % НКПР или от 0 до 100 % НКПР определяется при заказе и должен указываться в паспорте.

Таблица 9 - Диапазоны показаний, диапазоны измерений, пределы допускаемой основной погрешности и предел допускаемого времени установления показаний для датчиков Oldham модели iTrans2

Определяемый компонент	Диапазон показаний объемной доли / довзры-воопасной концентрации определяемого компонента	Диапазон измерений объемной до-ли / довзры-воопасной концентрации определяемого компонента	Пределы допускаемой основной погрешности		Предел допускаемого вре-мени установления показаний СИ Тодд, с
			абсолютной	относительной, %
Горючие газы¹⁾ (оптические датчики)	от 0 до 100 % НКПР ³>	от 0 до 50 %НКПР включ	±5% НКПР		20
		св. 50 до 100 %НКПР	-	±10
Горючие газы¹) (оптические датчики)⁵⁾	от 0 доЮО % НКПР³>	от 0 до 50 %НКПР	±5% НКПР	-	20
Горючие газы²) (термохимические датчики)	от Одо 100 %НКПР	от 0 до 50 %НКПР	±5% НКПР		20
Горючие газы (метан) (термокондуктометрические датчики, оптический)	от 0 доЮО %	от 0 до 50 % включ	±5% (об.д.)	-	20
		св. 50 до 100 %	-	±10
Диоксид углерода (СО2)	от 0 до 0,5 %	от 0 до 0,10 % включ	±0,02 %	-	40
		св. 0,10 до 0,5 %	-	±20
	от 0 до 5 %	от 0 до 0,5 % включ	±0,1 %	-	30
		св. 0,5 до 5 %	-	±20
	от 0 доЮО %	от 0 до 50 % включ	±5% (об. д.)	-	20
		св. 50 до 100 %	-	±10
Хлор (Ch)⁴⁾	от 0 до 99,9 млн'¹	от 0 до 5 млн'¹включ	±1 млн'¹	-	60
		св. 5 до 99,9 млн'¹	-	±20
Водород (Hz)	от Одо 999млн⁴	от 0 доЮО млн'¹ включ	±10 млн'¹	-	30
		св. 100 до 999 млн'¹	-	±10

Определяемый компонент	Диапазон показаний объемной доли / довзры-воопасной концентрации определяемого компонента	Диапазон измерений объемной до-ли / довзры-воопасной концентрации определяемого компонента	Пределы допускаемой основной погрешности		Предел допускаемого вре-мени установления показаний СИ То,9Д, с
			абсолютной	относительной, %
Оксид углерода (СО)⁴⁾	от 0 до 999 млн^-1	от 0 до 50 млн'¹ включ	±5 млн'¹	-	30
		св. 50 до 999 млн^-1	-	±10
Сероводород (H2S)⁴’	от 0 до 500 млн^-1	от 0 до 20 млн’¹ включ	±4 млн’¹	-	60
		св. 20 до 500 млн’¹	-	±20
Аммиак(ЫНз)	от 0 до 200 млн’¹	от 0 до 30 млн’¹ включ	±6 млн’¹	-	55
		св. 30 до 200 млн^-1	-	±20
Диоксид азота(ЫОг)	от 0 до 30 млн’¹	от 0 до 3 млн’¹ включ	±0,6 млн' 1	-	75
		св. 3 до 30 млн'¹	-	±20
Кислород(Ог)	от 0 до 30 %	от 0 до 30 %	±0,5% (об. д.)	-	10
Диоксид серы(8Ог)	от 0 до 30 млн’¹	от 0 до 4,5 млн'¹ включ	±0,9 млн’ 1	-	60
		св. 4,5 до 30 млн'¹	-	±20
Хлористый водород (НС1)	от 0 до 30 млн’¹	от 0 до 4 млн’¹ включ	±0,8 млн’ 1	-	60
		св. 4 до 30 млн’¹	-	±20
Фосфин (РНз)	от 0 до 1 млн’¹	от 0 до 0,07 млн'¹ включ	±0,02 млн'¹	-	120
		св. 0,07 до 1 млн’¹	-	±20
Синильная кислота (HCN)⁴’	от 0 до 30 млн’¹	от 0 до 1 млн’¹ включ	±0,2 млн’ 1	-	45
		св. 1 до 30 млн'¹	-	±20
Оксид азота (NO)⁴⁾	от 0 до 999 млн’¹	от Одо 100 млн'¹ включ	±20 млн'¹	-	30
		св. 100 до 999 млн'¹	-	±20

Определяемый компонент

Диапазон показаний объемной доли / довзры-воопасной концентрации определяемого компонента

Диапазон измерений объемной до-ли / довзры-воопасной концентрации определяемого компонента

Пределы допускаемой основной погрешности

Предел допускаемого вре-мени установления показаний СИ То,9Д, с

абсолютной

относительной, %

Примечания:

см. примечание к таблице 5;

²⁾ -см. примечание к таблице 2;
³⁾ - значения НКПР для определяемых компонентов по ГОСТ 30852.19-2002;
⁴⁾ - используются для измерения объемной доли определяемого компонента при аварийной ситуации;
⁵⁾ - диапазон измерений оптических датчиков горючих газов и паров горючих жидкостей от 0 до 50 % НКПР или от 0 до 100 % НКПР должен указываться в паспорте.

Таблица 10 - Прочие метрологические характеристики датчиков

Наименование характеристики	Значение
Предел допускаемой вариации показаний, в долях от предела допускаемой основной погрешности	0,5
Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей и анализируемой сред в рабочих условиях на каждые 10 °C от температуры определения основной погрешности, в долях от предела допускаемой основной погрешности	±0,3
Пределы допускаемой дополнительной погрешности от влияния изменения относительной влажности окружающей и анализируемой сред в рабочих условиях на каждые 10 ^% от влажности при определении основной погрешности, в долях от предела допускаемой основной погрешности	±0,5

Основные технические характеристики датчиков приведены в таблицах 11-18. Таблица 11 - Параметры электрического питания датчиков

Модель датчика	Напряжение питания постоянного тока, В	Потребляемый ток, мА, не более
OLCT 10	от 15 до 30	100
OLCT 20	от 15 до 30	100 - с термохимическим сенсором 25 - с электрохимическим сенсором
OLCT 60/IR/XPIR	от 16 до 30	140 - с термохимическим сенсором 80 - с электрохимическим сенсором 550 - OLCT 60IR 120 - OLCT 60 ХР IR
OLCT 80/IR/XPIR	от 16 до 28 - с термохимическим или оптическим или полупроводниковым сенсором от 12 до 28 - с электрохимическим сенсором	150 - с термохимическим или полупроводниковым сенсором 100 - с электрохимическим сенсором 300 - с оптическим сенсором

Модель датчика	Напряжение питания постоянного тока, В	Потребляемый ток, мА, не более
OLCT 100/IS/HT/XP/XPIR	от 15, 5 до 32 - OLCT 100 ХР(с термохимическим или полупроводниковым сенсором), OLCT 100 IS, OLCT 100 ХРНТ от 10 до 32 - OLCT 100 ХР(сэлектрохимическим сенсором) от 13,5 до 32 - OLCT 100 XPIR	100 - OLCT 100 ХРНТ, OLCT 100 ХР (с полупроводниковым сенсором) 23,5 - OLCT 100 IS, OLCT 100 ХР (с электрохимическим сенсором) 110 - OLCT 100 ХР (с термохимическим сенсором) 60 - OLCT 100 XPIR
OLCT 200	от 10 до 30	100
OLCTIR	от 15 до 30	100
iTrans2	от 12 до 28	150 - с электрохимическим или оптическим сенсором 175 - с термохимическим сенсором 280 - с термохимическим и оптическим сенсором
СТХЗОО	от 15 до 32	27 - модель без дисплея 110 - модель с дисплеем

Таблица 12 - Время прогрева датчиков

Модель датчика	Время прогрева, не более
OLC 10, OLCT 10	60 мин
OLCT 20	60 мин
OLCT 60/IR/XPIR (горючие газы)	2ч
OLCT 60, OLCT 80 (электрохимический сенсор за исключением NO, HCL, С2Н4О)	1 ч
OLCT 60, OLCT 80 (электрохимический сенсор NO)	12 ч
OLCT 60, OLCT 80 (электрохимический сенсор HCL)	24 ч
OLCT 60, OLCT 80 (электрохимический сенсор С2Н4О)	36 ч
OLCT 60 ХР IR, OLCT 60IR	2ч
OLCT 60/IR/XPIR, OLCT 80/IR/XPIR (полупроводниковый сенсор)	4ч
OLCT 80 IR, OLCT 80 XP IR	2 ч
OLCT 100 XPIR	2ч
OLCT 100 IS (за исключением NO, HCL, C2H4O)	1ч
OLCT 100 IS (NO)	12 ч
OLCT 100 IS (HCL)	24 ч
OLCT 100 IS (C2H4O)	36 ч
OLCT 100/IS/HT/XP (полупроводниковый сенсор)	4 ч
OLC 100, OLCT 100 (горючие газы)	2 ч
OLCT IR	3 мин
CTX300IR	30 мин
CTX 300	Зч
iTrans2	3 мин
OLCT 200	1ч

Таблица 13 - Средний срок службы датчиков в зависимости от определяемого компо

нента

Определяемый компонент	Средний срок службы, месяцев
Горючие газы (оптические датчики)	60
Горючие газы (метан, водород) (термокондуктометрический, оптические датчики)	60
Горючие газы (термохимические датчики)	36
Кислород (Ог)	28
Озон (Оз)	18
Оксид углерода (СО)	48
Фосфин (РНз)	20
Оксид азота (NO)	36
Диоксид азота (NO2)	26
Аммиак (NH3) (электрохимические датчики)	26
Аммиак (NH3) (термохимические датчики)	60
Диоксид серы (SO2)	36
Сероводород (H2S)	48
Водород (Н2)	26
Синильная кислота (HCN)	26
Фосген (COCh)	20
Этиленоксид (С2Н4О)	36
Арсин (АзНз)	18
Фтористый водород (HF)	12
Хлористый водород (НС1)	26
Хлор (СЬ)	26
Диоксид углерода (СО2)	60
Винилхлорид (C2H3CI)	24
Летучие органические соединения (ФИД датчик)	24
Летучие органические соединения, хладоны (полупроводш ковый датчик)	40

Таблица 14 - Габаритные размеры и масса датчиков

Модель датчика	Габаритные размеры, мм, не более				Масса, кг, не более
Модель датчика	высота	ширина	длина	диаметр	Масса, кг, не более
OLC 10, OLCT 10	157	118	60	-	0,5
OLCT 20	-	-	130	60	0,8
OLCT20 (D)	-	-	177	60	0,8
OLCT 60	125	186	154		2,1
OLCT 60 D - корпус	125	200	154		1,2
- выносной датчик	85	58	122		0,4
OLCT 60IR, OLCT 60 XP IR	170	130	318		4,1
OLCT 80	225	110	262		3,5
OLCT 80 D - корпус	245	110	260		3,1
- выносной датчик	50	58	127		0,4
OLCT 80 IR, OLCT 80 XP IR	189	367	120		5,3
OLCTIR	20	105	212		1,6
OLC 100	135	133	84		0,95
OLCT 100, OLCT 100 XP	135	133	84		1,0

Модель датчика	Габаритные размеры, мм, не более				Масса, кг, не более
Модель датчика	высота	ширина	длина	диаметр	Масса, кг, не более
(горючие газы)
OLCT100HT	150	138	84	-	1,8
OLC 100 D, OLCT 100 D (горючие газы) - корпус - выносной датчик	117	138	84 30	45	0,7 0,3
OLCT100D - корпус - выносной датчик	117	138	84 75	45	0,7 0,4
OLCT 100 ХР IR, OLCT 100 IS	179	138	84		1,1
OLCT 200 (один сенсор)	203	118	140		2,1
OLCT 200 (два сенсора)	293	118	140		3,5
СТХ 300, СТХ 300IR	130	136	69		0,52
iTrans2 (один сенсор)	130	127	260		2,9
iTrans2 (два сенсора)	130	180	320		4,3

Таблица 15- Условия эксплуатации датчиков СИ в зависимости от определяемого компонента

Определяемый компонент	Условия эксплуатации датчиков СИ
Определяемый компонент	Температура, °C	Относительная влажность, %
Горючие газы (оптические датчики)	от -50 до +65	от 10 до 95
Горючие газы (метан, водород) (термокондуктометрические, оптические датчики)	от -50 до +65	от 10 до 95
Горючие газы (термохимические датчики) OLC 100 высокотемпературные датчики с маркировкой НТ	от -50 до +70 от -60 до +70 от -50 до +200	от 10 до 95
Кислород (Ог)	от -20 до +40	от 10 до 95
Озон (Оз)	от -20 до +40	от 10 до 95
Оксид углерода (СО)	от -20 до +50	от 10 до 95
Фосфин (РНз)	от -20 до +40	от 10 до 95
Оксид азота (NO)	от -20 до +50	от 10 до 90
Диоксид азота (NO2)	от -20 до +50	от 10 до 90
Аммиак (NH3) (электрохимические датчики)	от -20 до +40	от 15 до 95
Аммиак (NH3) (термохимические датчики)	от -50 до +65	от 10 до 95
Диоксид серы (SO2)	от-10 до +50	от 10 до 90
Сероводород (H2S)	от -40 до +50	от 10 до 90
Водород (Нг)	от -20 до +40	от 10 до 90
Синильная кислота (HCN)	от -40 до +40	от 10 до 90
Фосген (СОСИ)	от -10 до +40	от 10 до 95
Этиленоксид (С2Н4О)	от -20 до +50	от 10 до 95
Арсин (АбНз)	от -20 до +40	от 20 до 95
Фтористый водород (HF)	от -20 до +30	от 10 до 80
Хлористый водород (НС1)	от -20 до +40	от 10 до 80
Хлор (Ch)	от -20 до +50	от 15 до 90

Определяемый компонент	Условия эксплуатации датчиков СИ
Определяемый компонент	Температура, °C	Относительная влажность, %
Диоксид углерода (СОг) OLCTIR СТХ 300IR	от -30 до +65 от -30 до +40	от 0 до 95
Винилхлорид (C2H3CI)	от -10 до +40	от 10 до 80
ФторО	от -20 до +50	от 15 до 90
(о,м,п)-ксилол (СбН4(СНз)г)	от -20 до +60	от 10 до 95
Толуол (С6Н5СН3)	от -20 до +60	от 10 до 95
Этанол (С2Н5ОН)	от -20 до +60	от 10 до 95
Хладон R22 (CHCIF2), R12 (CCI2F2), R134 (C2H2F4), R227 (C3HF7), R407c, R410a	от -20 до +60	от 10 до 95
Формальдегид (СН2О)	от -20 до +50	от 10 до 95
Летучие органические соединения (ФИД датчик)	от -20 до +50	от 0 до 99
Летучие органические соединения, хладоны (полупроводниковый датчик)	от -20 до +55	От 20 до 95

Таблица 16 - Условия эксплуатации датчиков OLCT 200в зависимости от определяе-мого компонента в арктическом исполнении

Определяемый компонент	Условия эксплуатации датчиков СИ
Определяемый компонент	Температура, °C	Относительная влажность, %
Горючие газы (термохимические датчики)	от -55 до +70	от 10 до 95
Горючие газы (оптические датчики)	от -55 до +65	от 10 до 95
Летучие органические соединения (ФИД датчик)	от -55 до +50	от 0 до 99
Кислород (Ог)	от -55 до +40	от 10 до 95
Оксид углерода (СО)	от -55 до +50	от 10 до 95
Диоксид углерода (СОг)	от -55 до +65	от 0 до 95
Диоксид азота (NO2)	от -55 до +50	от 10 до 90
Оксид азота (NO)	от -55 до +50	от 10 до 90
Аммиак (NH3)	от -55 до +40	от 15 до 95
Диоксид серы (SO2)	от -55 до +50	от 10 до 90
Хлор (С1₂)	от -55 до +50	от 15 до 90
Сероводород (H2S)	от -55 до +50	от 10 до 90
Этиленоксид (С2Н4О)	от -55 до +50	от 10 до 95
Хлористый водород (НС1)	от -55 до +40	от 10 до 80

Таблица 17 - Маркировка взрывозащиты и степень защиты от проникновения внутрь

твердых посторонних тел и воды по ГОСТ 1425^z	k96
Обозначение	Маркировка взрывозащиты	Степень защиты по ГОСТ 14254-96
OLCT 20 d	lExdIICT6	IP 66
Датчик OLCT 100 НТ	lExdIICT2, T3,T4
OLCT201	OExiaIICT4/POEXiaI
OLC 10	ЕхпАПСТб
OLCT 10	ExnAIICT4
OLCT 60 (D) (XPIR) d	lExdIICT6
OLCT 60id, основной блок OLCT60Did	lExd[ia]iaIICT4
OLCT 60 Did выносной датчик	0ExiaIICT4
OLCT 80 (D) (XPIR)d OLCT 80 Did основной блок	lExdIICT6 lExd[ia]iaIICT4
OLCT 80IR выносной датчик	0ExiaIICT4
OLCTIR	2ExedIICT4,T5 X или 2Exed[ia]IICT4 X	IP 66/IP67
OLC 100, OLCT 100 XP (IR)	lExdIICT6	IP 66
OLCT 100 IS	0ExiaIICT4
OLCT 200	0ExiaIIBT4/H₂или 1 Exd[ia]IIBT4/H2	IP 66
Примечание: 0 обозначения i и d - виды взрывозащиты.

Таблица 18 - Прочие технические характеристики датчиков

Наименование характеристики	Значение
Средняя наработка на отказ, ч	25 000

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации, в виде наклейки на корпус датчика.

Комплектность средства измерений

Таблица 19 - Комплектность средства измерени]	й
Наименование	Обозначение	Количество
Датчики газоаналитические Oldham модели OLC 10/100 (в комплекте с блоком WB), OLCT 10, OLCT 20, OLCT IR, OLCT 60/IR/XPIR, OLCT 80/IR/XPIR, OLCT 100/IS/HT/XP/XPIR, OLCT 200, CTX 300/IR, iTrans2	-	модель и количество датчиков определяется при заказе
Руководство по эксплуатации	-	1 экз.
Методика поверки	МП-242-1809-2014 с изменением № 1	1 экз.
Комплект ЗИП	-	1 экз.

Поверка

осуществляется по документу МП-242-1809-2014 «Датчики газоаналитические Oldham модели OLC 10/100 (в комплекте с блоком WB), OLCT 10, OLCT 20, OLCTIR, OLCT 60/IR/XPIR, OLCT 80/IR/XPIR, OLCT 100/IS/HT/XP/XPIR, OLCT 200, СТХ 300/IR, iTrans2. Методика поверки», утвержденному ГЦИ СИ ФГУП “ВНИИМ им. Д.И. Менделеева” 15 августа 2014 г. с изменением № 1 от 16.08.2017 г.

Основные средства поверки:

-стандартные образцы состава газовые смеси (1-го, 2-го разряда в соответствии с ГОСТ 8.578-2014) в баллонах под давлением;

- источники микропотока, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 15075-09;
- комплекс газодинамический - рабочий эталон 2-го разряда ГДК-045, зав. № 01, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 57490-14;
- генератор газовых смесей ГТС, исполнений ГГС-Р, ГГС-Т или ГГС-К, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 62151-15;

-рабочий эталон 1-го разряда комплекс ГГП-1, зав. № 01, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 48775-11;

- генератор озона ГС 7601, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 13298-92.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых газоанализаторов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к датчикам газоаналитическим Oldham модели OLC 10/100 (в комплекте с блоком WB), OLCT 10, OLCT 20, OLCT IR, OLCT 60/IR/XPIR, OLCT 80/IR/XPIR, OLCT lOOJS/HT/XP/XPIR, OLCT 200, CTX 300/IR, iTrans2

Перечень измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах (Приказ Министерства здравоохранения и социального развития Российской Федерации от 9 сентября 2011 г. N 1034н).

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

ГОСТР 52350.29-1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.

ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

Техническая документация фирмы "Oldham SAS".

Изготовитель

Фирма "Oldham SAS", Франция.

Адрес: Z.I. EST, В.Р. 417,62027 ARRASCedex, France.

Заявитель

ООО НПК «Ольдам», Москва

Адрес: 125284, г. Москва, Беговой проезд, д.11.

Тел./факс: (495) 720-66-30

E-mail: info@oldhamgas.ru

ИНН 7729768964

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

Адрес:190005, г. Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web сайт http://www.vniim.ru

E-mail info@vniim.ru

Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по поверке, калибровке и испытанию средств измерений в целях утверждения типа № RA.RU.311541 от 23 марта 2016 г.

Техническая поддержка

1055 Kb

Файлов: 1 шт.

ЗАГРУЗИТЬ ПРИКАЗ

Текст приказа Росстандарта № 2602 от 24.11.2017

Ссылки на другие приказы Росстандарта

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

Техническая поддержка

Добро пожаловать !

Found 17 results

Users

Erwin Brown

Jacob Deo

1055 Kb

Файлов: 1 шт.

ЗАГРУЗИТЬ ПРИКАЗ

Текст приказа Росстандарта № 2602 от 24.11.2017

Текст приказа Росстандарта № 2602 от 24.11.2017

Ссылки на другие приказы Росстандарта

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель
