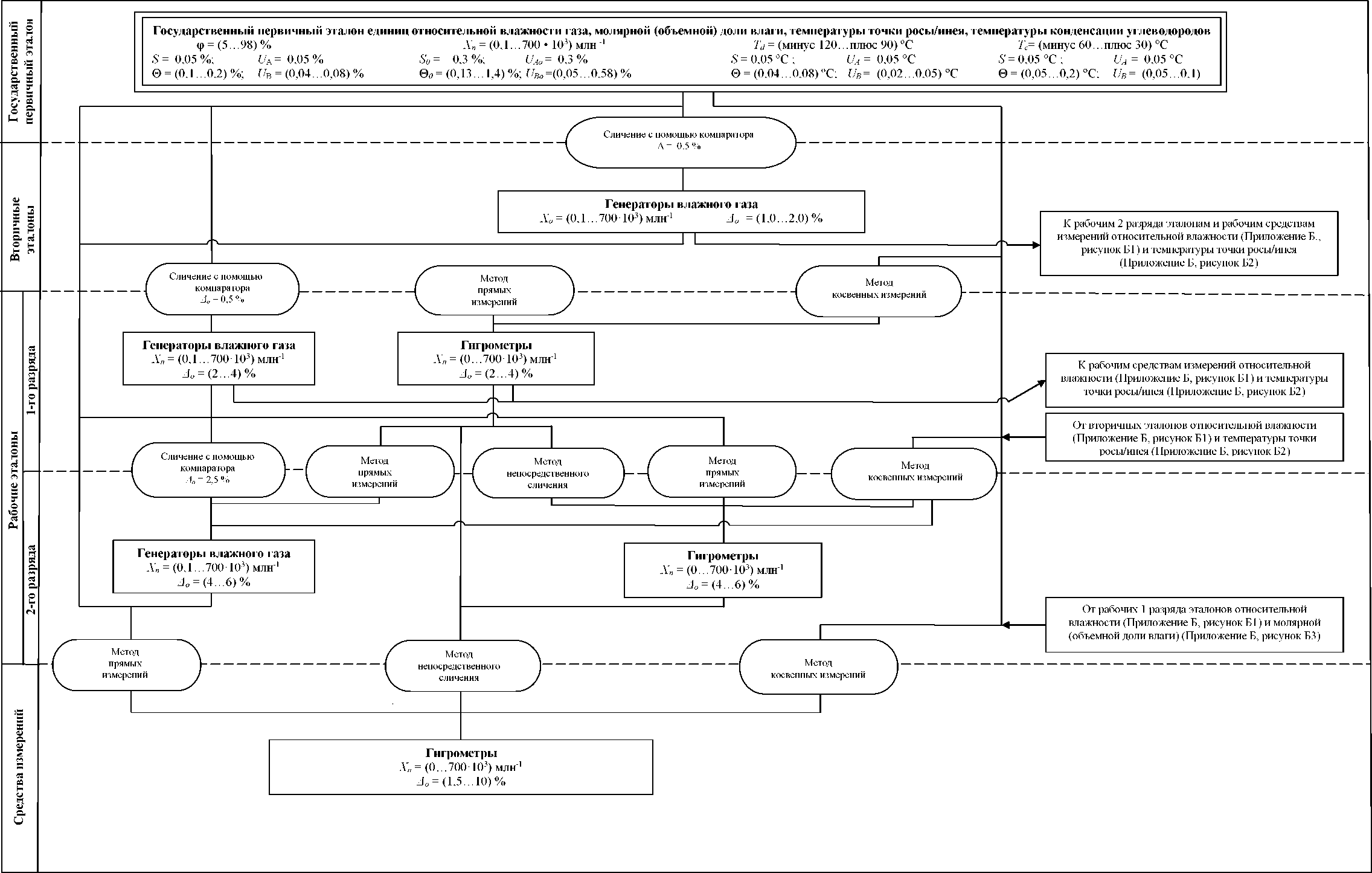

Приложение Б

(обязательное)

Государственная поверочная схема для средств измерений влажности газов и температуры конденсации углеводородов

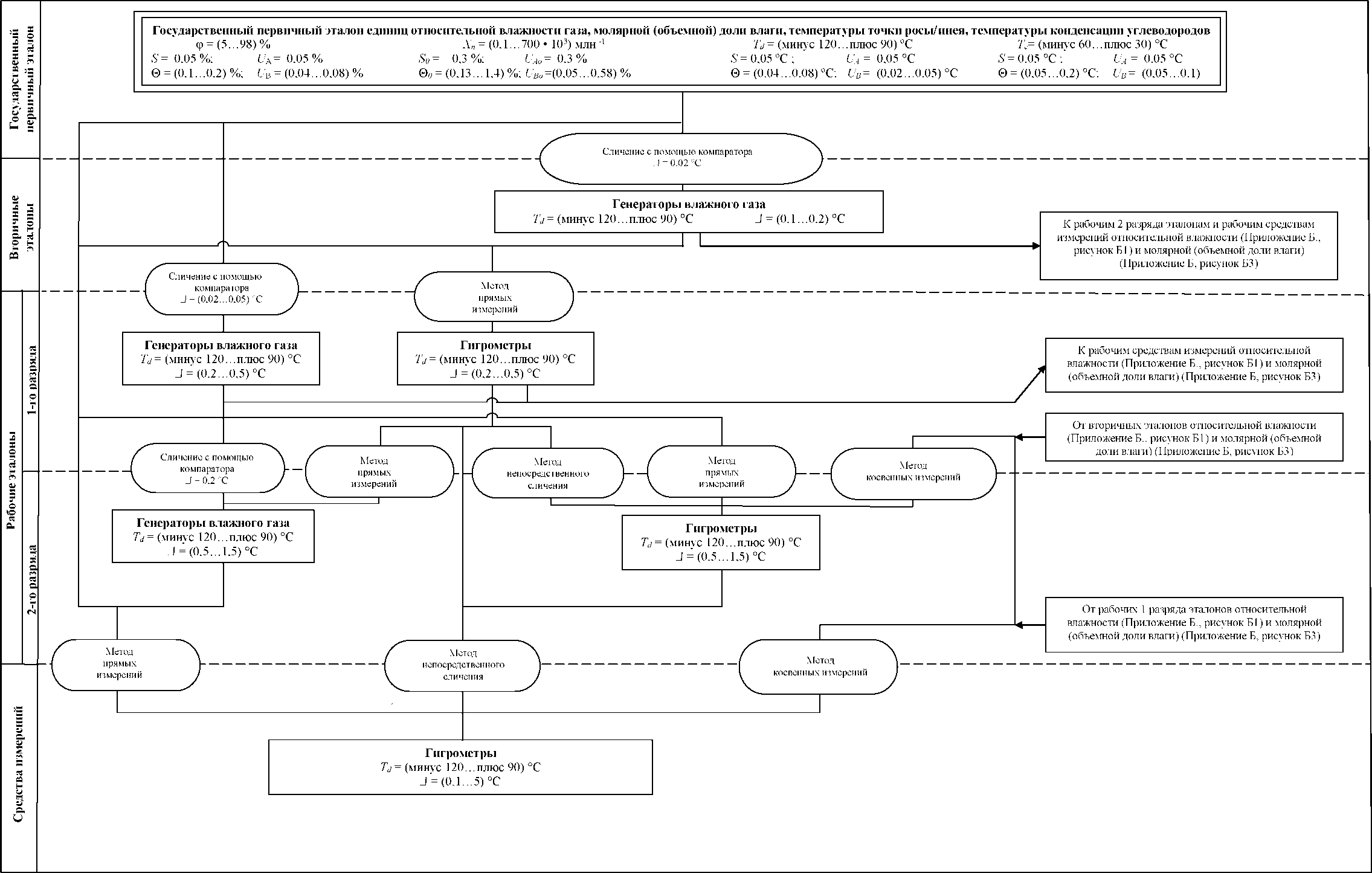

Б.1 Государственная поверочная схема для средств измерений относительной влажности газов

Приложение Б

(обязательное)

Государственная поверочная схема для средств измерений влажности газов и температуры конденсации углеводородов

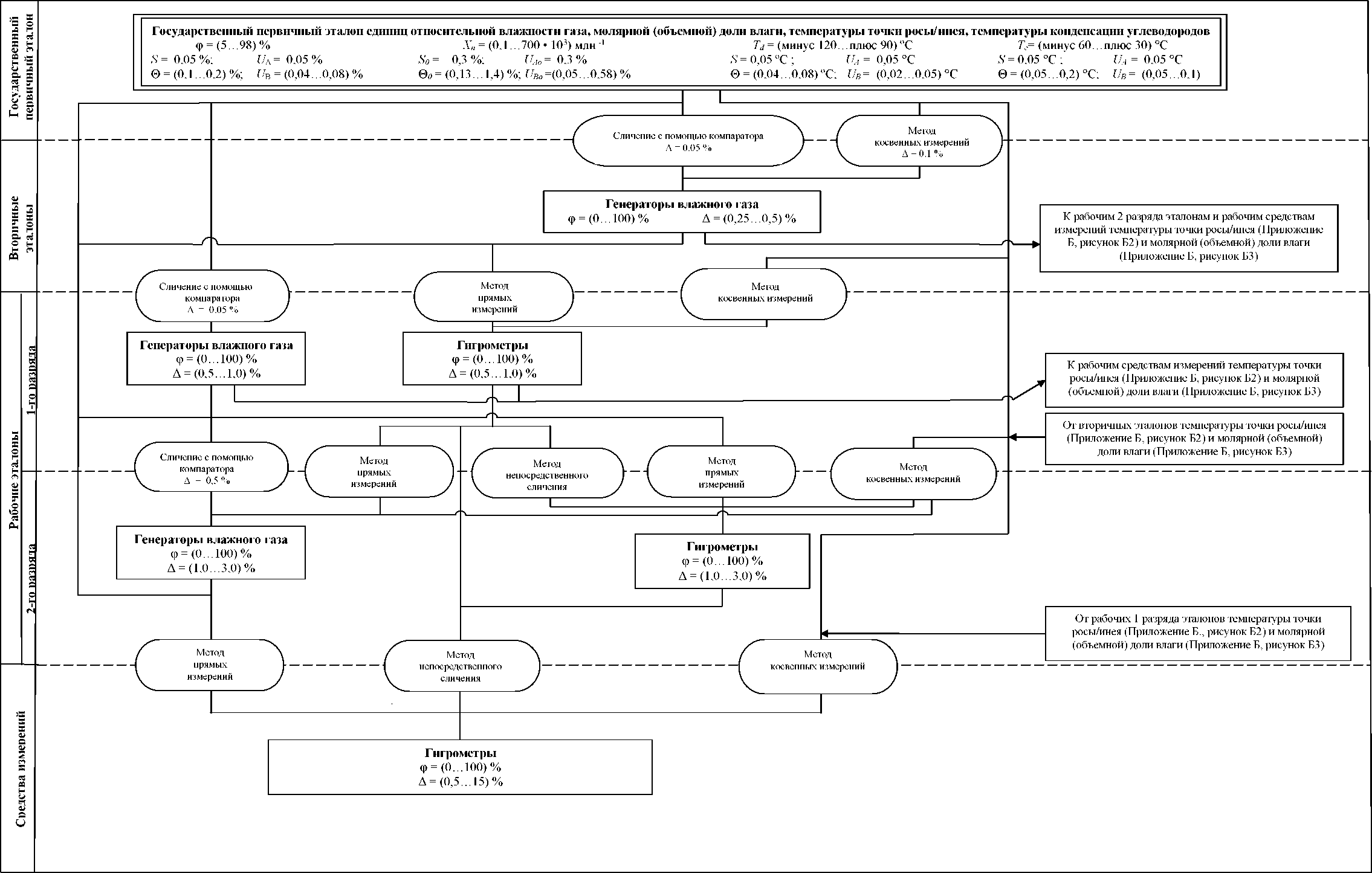

Б.2 Государственная поверочная схема для средств измерений температуры точки росы/инея

Приложение Б

(обязательное)

Государственная поверочная схема для средств измерений влажности газов и температуры конденсации углеводородов

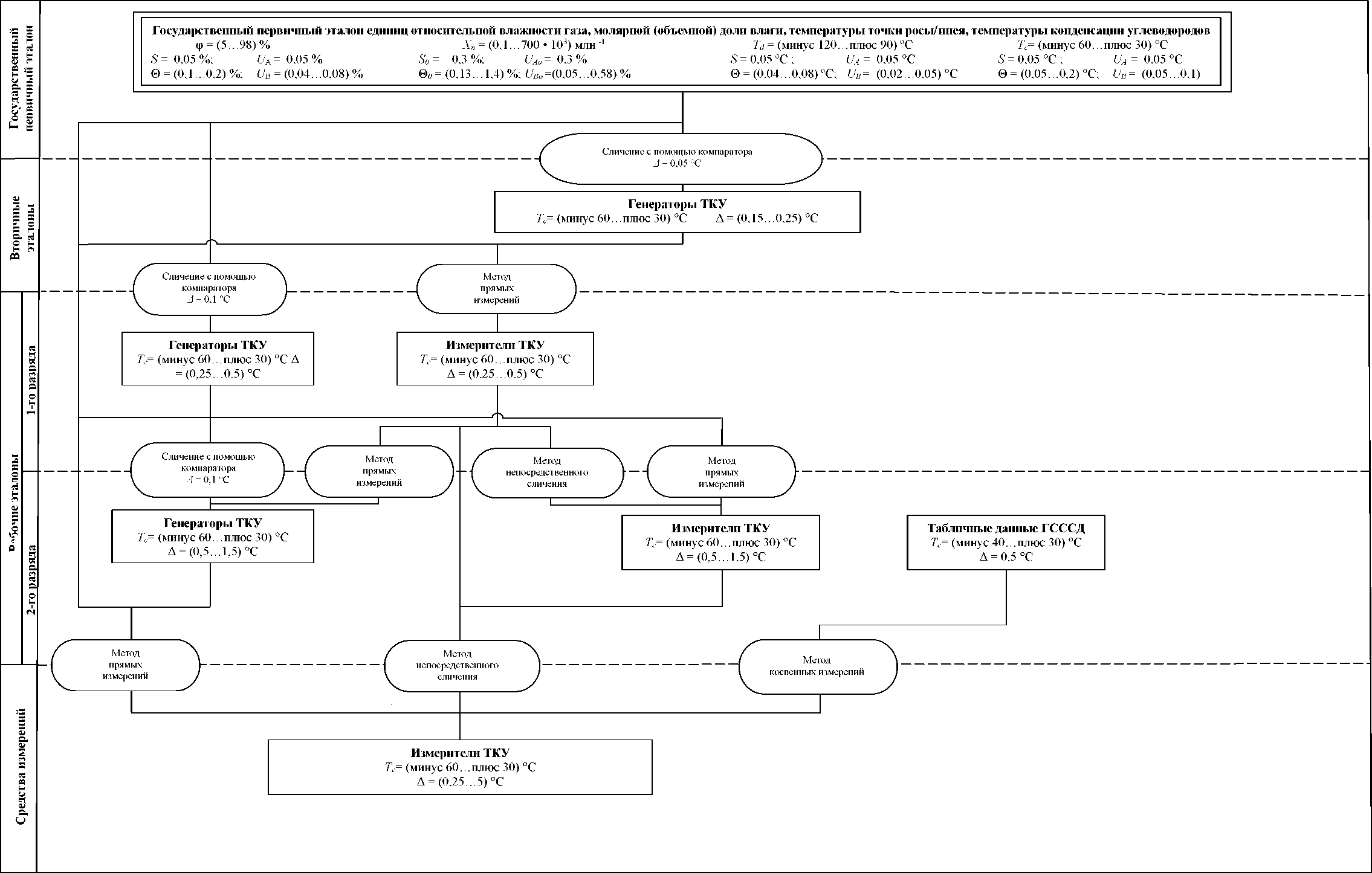

Б.4 Государственная поверочная схема для средств измерений температуры конденсации углеводородов

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

15 декабря 2021 г.

Москва

Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов

В соответствии с Положением об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденным постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734, требованиями к содержанию и построению государственных поверочных схем и локальных поверочных схем, в том числе к их разработке, утверждению и изменению, установленными приказом Министерства промышленности и торговли Российской Федерации от 11 февраля 2020 г. № 456, а также принимая во внимание раздел IV протокола научно-технической комиссии по метрологии и измерительной технике Федерального агентства по техническому регулированию и метрологии от 23 декабря 2019 г. № 04-30-пр, приказываю:

• 1. Утвердить прилагаемую Государственную поверочную схему для средств измерений влажности газов и температуры конденсации углеводородов (далее - ГПС).

• 2. Установить, что:

ГПС применяется для Государственного первичного эталона единиц относительной влажности газов, молярной (объемной) доли влаги, температуры точки росы/инея, температуры конденсации углеводородов (ГЭТ 151-2020), эталонов и средств измерений влажности газов и температуры конденсации углеводородов и вводится в действие с 1 января 2022 г.;

эталоны, аттестованные на соответствие межгосударственному стандарту ГОСТ 8.547-2009 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерения влажности газов» (далее - ГОСТ 8.547-2009) или локальным поверочным схемам, применяются до даты окончания срока действия свидетельства об аттестации, выданного до ввода в действие ГПС;

эталоны, аттестованные на соответствие ГОСТ 8.547-2009, соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат периодической аттестации на соответствие ГПС не позднее срока окончания действия свидетельства об аттестации, в документы на эталоны вносятся соответствующие изменения;

эталоны, аттестованные на соответствие ГОСТ 8.547-2009, не соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

эталоны, аттестованные на соответствие локальным поверочным схемам, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

информация о прекращении применения эталонов по ГОСТ 8.547-2009 или локальным поверочным схемам или об изменении ГПС для эталонов, не требующих переутверждения, передается держателем эталона в Федеральный информационный фонд по обеспечению единства измерений после даты окончания срока действия свидетельства об аттестации.

• 3.  Техническому комитету по стандартизации №206 «Эталоны и поверочные схемы» (ФГУП «ВНИИМ им. Д.И. Менделеева») совместно с ФГУП «ВНИИФТРИ» обеспечить исполнение в установленном порядке процедур по прекращению применения в качестве национального стандарта Российской Федерации ГОСТ 8.547-2009 и направление соответствующего комплекта документов в Управление стандартизации.

• 4. ФГУП «ВНИИФТРИ» внести информацию об утверждении ГПС в Федеральный информационный фонд по обеспечению единства измерений.

• 5. Управлению метрологии, государственного контроля и надзора обеспечить размещение информации об утверждении ГПС на официальном сайте Федерального агентства по техническому регулированию и метрологии в информационно - телекоммуникационной сети «Интернет».

• 6. Контроль за исполнением настоящего приказа оставляю за собой.

Руководитель

Г                                          >

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 028BB28700AOAC3E9843FA50BS4F406F4C

Кому выдан: Шалаев Антон Павлович

Действителен: с 29.12.2020 до 29.12.2021

УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «15» декабря 2021 г. № 2885

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА

ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ВЛАЖНОСТИ ГАЗОВ

И ТЕМПЕРАТУРЫ КОНДЕНСАЦИИ УГЛЕВОДОРОДОВ

Государственная поверочная схема для средств измерений влажности газов и температуры конденсации углеводородов (далее - ГПС) устанавливает порядок передачи единиц: относительной влажности газов - процент (%), молярной (объемной) доли влаги -миллионная доля (млн^-1), температуры точки росы/инея - градус Цельсия (°С), температуры конденсации углеводородов - градус Цельсия (°С) от государственного первичного эталона при помощи вторичных и рабочих эталонов средствам измерений с указанием погрешностей и основных методов передачи единиц.

Графическая часть ГПС представлена в приложении Б.

Допускается проводить поверку средств измерений влажности газов и температуры конденсации углеводородов с помощью вторичных или разрядных рабочих эталонов более высокой точности, чем предусмотрено настоящей поверочной схемой.

• 2.1. В настоящей ГПС применены термины с определениями в соответствии с [1] и [2].

• 2.2. В настоящй ГПС применены следующие обозначения:

ф          - относительная влажность газа;

T         - температура точки росы/инея, °С;

T         - температура конденсации углеводородов, °С;

x          - молярная доля влаги;

_x         - молярная доля влаги в состоянии насыщения;

x          - объемная доля влаги;

e          - давление чистого водяного пара, Па;

e         - давление чистого насыщенного водяного пара, Па;

vw

_f         - повышающий коэффициент влажного газа;

n          - количество вещества водяного пара, моль;

n          -количество вещества сухого газа, моль;

• V         - парциальный объем водяного пара, содержащегося во влажном газе,

^v 3

м³;

• V          - объем влажного газа, м³;

P         - давление влажного газа, Па;

T          - температура влажного газа, °С.

• 3.1.  Государственный первичный эталон предназначен для воспроизведения и хранения единиц относительной влажности газов, молярной (объемной) доли влаги, температуры точки росы/инея, температуры конденсации углеводородов, а также передачи указанных единиц с помощью вторичных и рабочих эталонов средствам измерений в целях обеспечения единства измерений влажности газов и температуры конденсации углеводородов.

• 3.2. В основу измерений величин влажности газов и температуры конденсации углеводородов должны быть положены единицы, воспроизводимые государственным первичным эталоном.

• 3.3. Государственный первичный эталон состоит из комплекса следующих средств измерений:

эталонный генератор влажного газа в области положительных температур термостатирования (реализующий метод двух давлений при воспроизведении единицы относительной влажности газа, метод фазового равновесия - при воспроизведении единиц температуры точки росы/инея и молярной (объемной) доли влаги);

эталонный генератор влажного газа в области отрицательных температур термостатирования (реализующий метод двух давлений при воспроизведении единицы относительной влажности газа, метод фазового равновесия - при воспроизведении единиц температуры точки росы/инея и молярной (объемной) доли влаги);

эталонный генератор влажного газа, реализующий метод фазового равновесия (воспроизведение единиц температуры точки росы/инея и молярной (объемной) доли сверхнизких концентраций влаги);

эталонный генератор температуры точки росы/инея и температуры конденсации углеводородов высокого давления (реализующий метод двух давлений и метод фазового равновесия);

пульт управления эталонными генераторами в области положительных и отрицательных температур термостатирования;

пульт управления эталонным генератором, реализующим метод фазового равновесия, и эталонным генератором в области отрицательных температур термостатирования;

пульт управления эталонным генератором температуры точки росы/инея и температуры конденсации углеводородов высокого давления;

комплекс аппаратуры и средств подготовки газа;

набор прецизионных гигрометров и гигрометров-компараторов для контроля стабильности работы эталонных генераторов и передачи единиц влажности газов и температуры конденсации углеводородов вторичным и рабочим эталонам (генераторам).

• 3.4. Государственный первичный эталон воспроизводит единицы влажности газов при температуре от минус 60 °С до плюс 90 °С, единицу температуры конденсации углеводородов при температуре от минус 60 °С до плюс 30 °С. Диапазон давления газа от 1 -10^-2 до 3 10⁴ кПа.-

• 3.5. Диапазоны значений относительной влажности газов ф, в котором воспроизводится единица, составляют: от 5 по 98 %.

Диапазон значений молярной доли влаги xn, в котором воспроизводится единица, составляет от 0,1 до 700-10³ млн^-1.

Диапазон значений температуры точки росы/инея Td, в котором воспроизводится единица, составляет от минус 120 °С до плюс 90 °С (в том числе, в углеводородсодержащем газе: от минус 60 °С до плюс 30 °С).

Диапазон значений температуры конденсации углеводородов Тс, в котором воспроизводится единица, составляет от минус 60 °С до плюс 30 °С.

• 3.6. Государственный первичный эталон обеспечивает воспроизведение и передачу следующих единиц:

относительной влажности газа (при реализации метода двух давлений) со средним квадратичным отклонением результата измерений S, не превышающим 0,05 % при 15 независимых измерениях; неисключенной систематической погрешности 0, не превышающей 0,1 % - при положительных и 0,2 % - при отрицательных температурах газа (при доверительной вероятности Р = 0,99); стандартной неопределенности воспроизведения, оцениваемой по типу А, uA, не превышающей 0,05 % при 15 независимых измерениях; стандартной неопределенности воспроизведения, оцениваемой по типу B, uB, не превышающей 0,04 % - при положительных и 0,08 % - при отрицательных температурах; суммарной стандартной неопределенности воспроизведения - от 0,06 % до 0,1 %;

молярной (объемной) доли влаги xn со средним квадратичным отклонением результата измерений S0, не превышающим 0,3 при 15 независимых измерениях; неисключенной систематической погрешности 00 - от 0,13 до 1,4 % (при доверительной вероятности Р = 0,99); стандартной неопределенности воспроизведения, оцениваемой по типу А, uao, не превышающей 0,3 %; стандартной неопределенности воспроизведения, оцениваемой по типу B, иво, от 0,05 % до 0,58 %; суммарной стандартной неопределенности воспроизведения - от 0,3 до 0,65 %;

температуры точки росы/инея Td со средним квадратичным отклонением результата измерений S, не превышающим 0,05 °С при 15 независимых измерениях; неисключенной систематической погрешности 0 (при доверительной вероятности Р = 0,99): - от 0,04 до 0,08 °С для точки росы/инея от минус 60 °С до плюс 90 °С, не более 0,12 °С для точки росы/инея от минус 120 °С до минус 60 °С; стандартной неопределенности воспроизведения, оцениваемой по типу А, uA, не превышающей 0,05 °С; стандартной неопределенности воспроизведения, оцениваемой по типу B, uB, от 0,02 °С до 0,05 °С; суммарной стандартной неопределенности воспроизведения - от 0,05 °С до 0,06 °С;

температуры конденсации углеводородов Tc со средним квадратичным отклонением результата измерений S, не превышающим 0,05 °С при 15 независимых измерениях; неисключенной систематической погрешности 0 от 0,05 °С до 0,2 °С (при доверительной вероятности Р = 0,99); стандартной неопределенности воспроизведения, оцениваемой по типу А, uA, не превышающей - 0,05 °С; стандартной неопределенности воспроизведения, оцениваемой по типу B, uB, от 0,05 °С до 0,1 °С; суммарной стандартной неопределенности воспроизведения - от 0,07 °С до 0,2 °С;

воспроизведение единиц температуры точки росы/инея и температуры конденсации углеводородов при давлении до 30,0 МПа.

• 3.7. Для обеспечения воспроизведения единиц влажности газов с указанной точностью должны быть соблюдены правила содержания и применения эталона, утвержденные в установленном порядке.

• 3.8.  Государственный первичный эталон применяют для передачи единиц относительной влажности газа, молярной (объемной) доли влаги, температуры точки росы/инея, температуры конденсации углеводородов вторичным эталонам, рабочим эталонам 1-го и 2-го разрядов, высокоточным средствам измерений методом сличений с помощью компаратора, методом прямых измерений и методом косвенных измерений (формулы взаимного пересчета величин влажности газов приведены в приложении А).

• 4.1. В качестве вторичных эталонов применяют только генераторы влажного газа и генераторы температуры конденсации углеводородов (ТКУ), реализующие абсолютные методы воспроизведения единиц величин влажности газов и температуры конденсации углеводородов: метод фазового равновесия, метод двух давлений, метод двух температур и их комбинации. Вторичные эталоны воспроизводят одну или несколько единиц, воспроизводимых государственным первичным эталоном в диапазоне:

относительной влажности газа от 0 до 100 %;

молярной (объемной) доли влаги от 0,1 до 700-10³ млн^-1;

температуры точки росы/инея от минус 120 °С до плюс 90 °С;

температуры конденсации углеводородов от минус 60 °С до плюс 30 °С.

• 4.2. Пределы допускаемых погрешностей вторичных эталонов, в зависимости от рабочей температуры и давления газа, а также диапазона измерений, составляют:

абсолютных погрешностей Д относительной влажности газа от 0,25 (включительно) до 0,5 (не включительно) %;

относительных погрешностей До молярной (объемной) доли влаги от 1,0 % (включительно) до 2,0 % (не включительно);

абсолютных погрешностей Д температуры точки росы/инея от 0,1 °С (включительно) до 0,2 °С (не включительно);

абсолютных погрешностей Д температуры конденсации углеводородов от 0,15 °С (включительно) до 0,25 °С (не включительно).

• 4.3. Вторичные эталоны применяют для воспроизведения и передачи единиц относительной влажности газов, молярной (объемной) доли влаги, температуры точки росы/инея, температуры конденсации углеводородов: гигрометрам (измерителям ТКУ) -рабочим эталонам 1 и 2 разрядов, высокоточным рабочим гигрометрам и измерителям ТКУ -методом прямых измерений; генераторам влажного газа и ТКУ - рабочим эталонам 2 разряда, а также высокоточным рабочим гигрометрам, сличением с помощью компаратора и методом косвенных измерений (формулы взаимного пересчета величин влажности газов приведены в приложении А).

• 4.4. Отношение доверительных границ суммарной погрешности вторичных эталонов и применяемого метода передачи (с учетом их корреляции) к доверительным границам погрешности рабочих эталонов 1-го и 2-го разрядов, а также высокоточных рабочих СИ, не должно быть более 0,5 (1:2).

• 5. Рабочие эталоны

• 5.1.1. В качестве рабочих эталонов 1-го разряда применяют генераторы влажного газа, генераторы ТКУ, гигрометры и измерители ТКУ в диапазоне измерений:

относительной влажности газа от 0 до 100 %;

молярной (объемной) доли влаги от 0,1 до 700-10³ млн^-1;

температуры точки росы/инея от минус 120 °С до плюс 90 °С;

температуры конденсации углеводородов от минус 60 °С до плюс 30 °С.

• 5.1.2. Пределы допускаемых погрешностей рабочих эталонов 1-го разряда, в зависимости от рабочей температуры и давления газа, а также диапазона измерений, составляют:

абсолютных погрешностей Л относительной влажности газа от 0,5 % (включительно) до 1,0 % (не включительно);

относительных погрешностей Ло молярной (объемной) доли влаги от 2,0 % (включительно) до 4,0 % (не включительно);

абсолютных погрешностей Л температуры точки росы/инея от 0,2 °С (включительно) до 0,5 °С (не включительно);

абсолютных погрешностей Д температуры конденсации углеводородов от 0,25 °С (включительно) до 0,5 °С (не включительно).

• 5.1.3. Рабочие эталоны 1-го разряда применяют для поверки: генераторов влажного газа и ТКУ - рабочих эталонов 2-го разряда, методом прямых измерений и сличением с помощью компаратора; гигрометров и измерителей ТКУ - рабочих эталонов 2-го разряда и рабочих гигрометров, методом непосредственного сличения и методом косвенных измерений (формулы взаимного пересчета величин влажности газов приведены в приложении А).

При реализации поверки рабочих СИ относительной влажности методом непосредственного сличения должна применяться термостатированная камера (гигростат), аттестованная в качестве испытательного оборудования, с достижимыми значениями относительной влажности в соответствии с методикой поверки на поверяемый гигрометр, и имеющая градиенты относительной влажности по объему камеры и стабильность во времени относительной влажности не превышающие 1/3 значения погрешности поверяемого гигрометра.

• 5.1.4. Отношение доверительных границ суммарной погрешности рабочих эталонов 1-го разряда и применяемого метода передачи (с учетом их корреляции) к доверительным границам погрешности рабочих эталонов 2-го разряда, а также рабочих СИ, не должно быть более 0,5 (1:2).

• 5.2.1. В качестве рабочих эталонов 2-го разряда используются генераторы влажного газа, генераторы ТКУ, гигрометры и измерители ТКУ в диапазоне измерений:

относительной влажности газа от 0 до 100 %;

молярной (объемной) доли влаги от 0,1 до 700-10³ млн^-1; температуры точки росы/инея от минус 120 °С до плюс 90 °С; температуры конденсации углеводородов от минус 60 °С до плюс 30 °С.

• 5.2.2. Пределы допускаемых погрешностей рабочих эталонов 2-го разряда, в зависимости от рабочей температуры и давления газа, а также диапазона измерений, составляют:

абсолютных погрешностей Л относительной влажности газа от 1,0 % (включительно) до 3 % (включительно);

относительных погрешностей Ло молярной (объемной) доли влаги от 4 % (включительно) до 6 % (включительно);

абсолютных погрешностей Л температуры точки росы/инея от 0,5 °С (включительно) до 1,5 °С (включительно);

абсолютных погрешностей Д температуры конденсации углеводородов от 0,5 °С (включительно) до 1,5 °С (включительно).

• 5.2.3. Рабочие эталоны 2-го разряда применяют для поверки рабочих средств измерений методом прямых измерений и методом непосредственного сличения.

При реализации поверки рабочих СИ относительной влажности методом непосредственного сличения должна применяться термостатированная камера (гигростат), аттестованная в качестве испытательного оборудования, с достижимыми значениями относительной влажности в соответствии с методикой поверки на поверяемый гигрометр, и имеющая градиенты относительной влажности по объему камеры и стабильность относительной влажности во времени не превышающие 1/3 значения погрешности поверяемого гигрометра.

• 5.2.4. Отношение доверительных границ суммарной погрешности рабочих эталонов 2 разряда и применяемого метода передачи (с учетом их корреляции) к доверительным границам погрешности рабочих СИ, не должно быть более 0,5 (1:2).

• 6.1. В качестве средств измерений применяют: гигрометры; термогигрометры; гигрографы; анализаторы и преобразователи влажного газа; анализаторы, измерители и преобразователи температуры конденсации углеводородов в диапазоне измерений:

относительной влажности газа от 0 до 100 %;

молярной (объемной) доли влаги от 0,1 до 700-10³ млн^-1;

температуры точки росы/инея от минус 120 °С до плюс 90 °С;

температуры конденсации углеводородов от минус 60 °С до плюс 30 °С.

• 6.2. Пределы допускаемых погрешностей средств измерений, в зависимости от рабочей температуры, давления и диапазона измерений составляют:

абсолютных погрешностей Л относительной влажности газа от 0,5 % (включительно) до 15 % (включительно) %;

относительных погрешностей Ло молярной (объемной) доли влаги от 1,5 % (включительно) до 10 % (включительно);

абсолютных погрешностей Л температуры точки росы/инея от 0,1 °С (включительно) до 5 °С (включительно);

абсолютных погрешностей Л температуры конденсации углеводородов от 0,25 °С (включительно) до 5 °С (включительно).

Приложение А

(справочное)

А.1. Формулы взаимного пересчета величин влажности газов представлены в таблице

А.1.

Т а б л и ц а А.1 - Формулы взаимного пересчета величин влажности газов

П р и м е ч а н и е - В формулы взаимного пересчета величин влажности газов (см. таблицу А.1) входят давление насыщенного водяного пара ^evw и повышающий коэффициент f _v , характеризующий отклонение молярной доли влаги реального влажного газа от молярной доли влаги для модели «идеальный газ» [2]. Значения этих величин можно определить, используя справочные данные [4] - [18].

• [1] Рекомендации по межгосударственной стандартизации

РМГ 29 - 99. Государственная система обеспечения единства измерений. Метрология. Основные термины и определения (с Изменениями № 1, 2)

• [2]   Рекомендации по межгосударственной стандартизации РМГ 75 - 2014. Государственная система обеспечения единства измерений. Измерения влажности веществ. Термины и определения

• [3]   Harrison L. P. Fundamental Concepts and Definitions Relating to Humidity and Moisture [Text] / Humidity and Moisture. Measurement and Control in Science and Industry. -N.Y.-Vol. III.- 1963. - p. 3-69

• [4]   Система газ - вода. Растворимость льда в азоте и воздухе в диапазоне         от

минус 50 °С до минус 2 °С и давлений от 0,2 МПа до 61 МПа. Таблицы РСД.-ГСССД Р 88 - 84 [Текст] / М. Б. Иомтев [и др.]; ВНИЦ СМВ Госстандарта СССР. -М., 1984. - 30 c. - Библиография: с. 27. - Деп. во ВНИИКИ 10.12.84 № 220

• [5]   Влажный воздух. Термодинамические свойства в диапазоне температур 200 - 400 К, давлений 0,1 - 10 МПа и относительной влажности 0,2 - 1,0. Таблицы стандартных справочных данных ГСССД 167 - 94. [Текст] / Бекетов В. Г., Рабинович В. А., Роговин М. Д.; Всероссийский научно-исследовательский центр стандартизации, информации и сертификации сырья, материалов и веществ Госстандарта РФ. - М., 1994 - 46 с. - Библиография 5 назв. - Деп. во ВНИЦСМВ 25.10.94 № 747-кк

• [6]   Влажный азот. Термодинамические свойства в диапазоне температур 200 - 400 К, давлений 0,1 - 10 МПа и относительной влажности 0,2 - 1,0. Таблицы стандартных справочных данных ГСССД 168 - 94 [Текст] / Бекетов В. Г., Рабинович В. А., Роговин М. Д.; Всероссийский научно-исследовательский центр стандартизации, информации и сертификации сырья, материалов и веществ Госстандарта РФ. - М., 46 с. - Библиография 6 назв. - Деп. во ВНИЦСМВ 25.10.94 № 748-кк

• [7]  Влажный азот. Повышающие коэффициенты в диапазоне температур

283 - 323 К и давлений 0,1 - 10,0 МПа. Таблицы стандартных справочных данных ГСССД 207 - 2004 [Текст] / Гудков О. И., Дубовиков Н. И., Подмурная О. А.; Всероссийский научно-исследовательский центр стандартизации, информации и сертификации сырья, материалов и веществ Госстандарта РФ. - М., 2003. - 15 с. -Библиография 20 назв. - Деп. во ВНИИЦСМВ 25.05.2004 № 808-04 кк

• [8]   Влажный водород. Термодинамические свойства в диапазоне Температур 200 - 400 К, давлений 0,1 - 10 МПа и относительной влажности 0,2 - 1,0. Таблицы стандартных справочных данных ГСССД 169 - 94 [Текст] / Бекетов В. Г. Рабинович В. А., Роговин М. Д.; Всероссийский научно-исследовательский центр стандартизации, информации и сертификации сырья, материалов и веществ Госстандарта РФ. - М., 1994. - 46 с. - Библиография 6 назв. - Деп. во ВНИЦСМВ 25.10.94 № 749-94 кк

• [9]   Влажный гелий. Термодинамические свойства в диапазоне температур 200 - 400 К, давлений 0,1 - 10 МПа и относительной влажности 0,2 - 1,0. Таблицы стандартных справочных данных ГСССД 170 - 94 [Текст] / Бекетов В. Г., Рабинович В. А., Роговин М. Д.; Всероссийский научно-исследовательский центр стандартизации, информации и сертификации сырья, материалов и веществ Госстандарта РФ. - М., 1994. - 46 с. - Библиография 6 назв. - Деп. во ВНИЦСМВ 25.10.94 № 750-94 кк

• [10]  Влажный аргон. Термодинамические свойства в диапазоне температур 200 - 400 К, давлений 0,1 - 10 МПа и относительной влажности 0,2 - 1,0. Таблицы стандартных справочных данных ГСССД 171 - 94 [Текст]/ Бекетов В. Г., Рабинович В. А., Роговин М. Д.; Всероссийский научно-исследовательский центр стандартизации, информации и сертификации сырья, материалов и веществ Госстандарта РФ. - М., 1994. - 46 с. - Библиография 6 назв. - Деп. во ВНИЦСМВ 25.10.94 № 751-94кк

• [11]  Влажный метан. Термодинамические свойства в диапазоне температур 200 - 400 К, давлений 0,1 - 10 МПа и относительной влажности 0,2 - 1,0. Таблицы стандартных справочных данных ГСССД 171 - 94 [Текст] / Бекетов В. Г., Рабинович В. А., Роговин М. Д.; Всероссийский научно-исследовательский центр стандартизации, информации и сертификации сырья, материалов и веществ Госстандарта РФ. - М., 1994. - 46 с. - Библиография 6 назв. - Деп. во ВНИЦСМВ 25.10.94 № 752-94 кк

• [12]  Углерод диоксида влажный. Термодинамические свойства в диапазоне температур 200 - 400 К, давлений 0,1 - 10 МПа и относительной влажности 0,2 - 1,0. Таблицы стандартных справочных данных ГСССД 173 - 94 [Текст] / Бекетов В. Г., Рабинович В. А., Роговин М. Д.; Всероссийский научно-исследовательский центр стандартизации, информации и сертификации сырья, материалов и веществ Госстандарта РФ. - М., 1994. - 46 с. - Библиография 6 назв. - Деп. во ВНИЦСМВ 25.10.94 № 753-94 кк

• [13]  Release on the IAPWS Industrial Formulation 1997 for the Thermodynamic Properties of Water and Steam. International Association for the Properties of Water and Steam./ Executive Secretary R.B. Dooley; Electric Power Research Institute. - Palo Alto. CA 94304, USA

• [14] Release on the IAPWS Formulation 1995 for the Thermodynamic Properties of Ordinary Water Substance for General and Scientific Use. International Association for the Properties of Water and Steam [Text] / Executive Secretary R.B. Dooley; Electric Power Research Institute. - Palo Alto. CA 94304, USA

• [15] Release on the Pressure along the Melting and the Sublimation Curves of Ordinary Water Substance. International Association for the Properties of Water and Steam [Text]

• [16]  Таблицы теплофизических свойств воды и водяного пара. ГСССД Р 776 - 98 [Текст] / Александров А. А., Григорьев Б. А.; - М.: Издательство МЭИ, 1998 - 168 с.

• [17]  Sonntag D. Important new values of the physical constants of 1986, vapour pressure formulations based on the ITS-90, and psychrometer formulae [Text] / Zeitschrift fur Meteorologie. -1990. - 40(5). - p. 340-344.

• [18] BS 1339 -1:2002 Humidity - Part 1: Terms: Definitions and Formulae
