№1925 от 15.09.2017
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 28893
О переоформлении свидетельства об утверждении типа средства измерений № 46891 "Ареометры для нефти АНТ-1, АНТ-2, АН" и внесении изменений в описание типа
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ15 сентября 2017 г.
№ 1925
Москва
О переоформлении свидетельства об утверяедении типа средства измерений № 46891 «Ареометры для нефти АНТ-1, АНТ-2, АН» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ПАО «Химлаборприбор» от 17 июля 2017 г. № 307/291 и № 307/292 приказываю:
1. Внести изменения в описание типа на ареометры для нефти АНТ-1, АНТ-2, АН, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 9292-07, изложив его в новой редакции согласно приложению к настоящему приказу.
2. Переоформить свидетельство об утверждении типа № 46891 «Ареометры для нефти АНТ-1, АНТ-2, АН», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 9292-07, в связи со сменой организационно-правовой формы предприятия-изготовителя с ОАО «Химлаборприбор», г. Клин на ПАО «Химлаборприбор», г. Клин.
3. Управлению метрологии (Р, А,Родин), ФГУП (А.Ю.Кузин)
тол оформление выдачу его
обеспечить в соответствии с свидетельства с описант юридическому лицу или ин, ц
хранится в систем^ электронного документооборота
ем фетИ1№ йгередства1чсст!змер©ний и и
А метрологии.
савдния с сертификате зп
4. Контроль за исполг ением настоящего приказа оставляю з i собой. Сертификат: 61DA1EQ00300E901CIED
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 17,11.2016 до 17.11.2017
\_____________
Заместитель Руководителя
С.С.Голубев
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «15» сентября 2017 г. № 1525
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Ареометры для нефти АНТ-1, АНТ-2, АН
Ареометры для нефти АНТ-1, АНТ-2, АН предназначены для измерений плотности нефти и нефтепродуктов.
Описание средства измеренийПринцип действия ареометров для нефти АНТ-1, АНТ-2, АН основан на законе Архимеда. Ареометры для нефти представляют собой полые стеклянные сосуды цилиндрической формы, запаянные с обоих концов. К верхней части корпуса припаян стеклянный стержень цилиндрической формы, запаянный сверху, внутри которого приклеена бумажная полоска с нанесенной ареометрической шкалой, градуированной в кг/м3. Нижняя часть корпуса ареометра заполнена балластом, сообщающим ареометру вертикальное положение при погружении его в жидкость. Балласт сверху залит связующим веществом (смолкой) с температурой плавления не ниже 80 °C. Ареометры для нефти выпускаются следующих типов: АНТ-1, АНТ-2, АН. У ареометров для нефти АНТ-1, АНТ-2 внутри корпуса установлен жидкостной термометр. Ареометры для нефти АНТ-1, АНТ-2, АН выпускаются в разных модификациях, которые отличаются диапазоном измерения плотности. Общий вид ареометров для нефти АНТ-1, АНТ-2, АН представлен на рисунке 1.

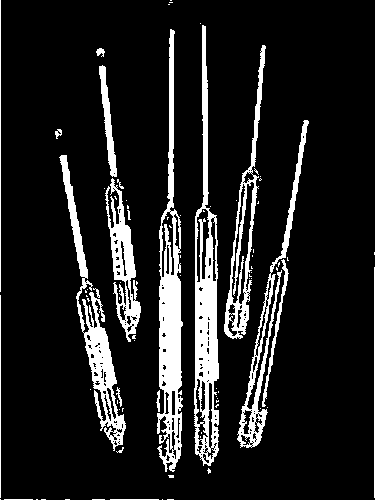

Рисунок 1 - Общий вид ареометров для нефти АНТ-1, АНТ-2, АН.
Пломбирование ареометров для нефти АНТ-1, АНТ-2, АН не предусмотрено.
Программное обеспечение отсутствует.
Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики
|
Тип ареометра |
Диапазон измерений плотности, кг/м3 |
Диапазон показаний ареометра, кг/м3 |
Цена деления шкалы, кг/м3 |
Пределы допускаемой абсолютной погрешности, кг/м3 |
|
1 |
2 |
3 |
4 |
5 |
|
АНТ-1 |
от 650 до 1070 |
от 650 до 710 от 710 до 770 от 770 до 830 от 830 до 890 от 890 до 950 от 950 до 1010 от 1010 до 1070 |
0,5 |
±0,5 |
|
АНТ-2 |
от 670-до 1070 |
от 670 до 750 от 750 до 830 от 830 до 910 от 910 до 990 от 990 до 1070 |
190 |
±1,0 |
|
АН |
от 650 до 1070 |
от 650 до 680 от 680 до 710 от 710 до 740 от 740 до 770 от 770 до 800 от 800 до 830 от 830 до 860 от 860 до 890 от 890 до 920 от 920 до 950 от 950 до 980 от 980 до 1010 от 1010 до 1040 от 1040 до 1070 |
0,5 |
± 0,5 |
Таблица 2 - Метрологические характеристики термометров, встроенных в ареометры для нефти АНТ-1, АНТ-2
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры термометров, встроенных в ареометры для нефти АНТ-1, °C |
от -20 до +45 |
|
Диапазон измерений температуры термометров, встроенных в ареометры для нефти АНТ-2, °C |
от -20 до +35 |
|
Цена деления шкалы, °C |
1,0 |
|
Пределы допускаемой абсолютной погрешности, °C |
±0,5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Общая длина, мм, не более АНТ-1 |
500 |
|
АНТ-2 |
300 |
|
АН |
300 |
|
Масса, кг, не более |
0,085 |
|
Условия эксплуатации: -температура окружающей среды, °C |
от+15 до +25 |
|
-относительная влажность воздуха, % |
от 30 до 80 |
|
-атмосферное давление, кПа |
от 84 до 106 |
наносится на паспорте в левом верхнем углу типографским способом и на упаковочном футляре.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
|
Наименование |
Количество |
|
Ареометр для нефти |
1 шт. |
|
Паспорт |
1 экз. |
|
Индивидуальный упаковочный футляр |
1 шт. |
осуществляется по Р 50.2.041-2004 ГСИ. Рекомендации по метрологии «Ареометры стеклянные. Методика поверки».
Основные средства поверки:
Рабочий эталон единицы плотности 1-го разряда по ГОСТ 8.024-2002.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на паспорт или свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к ареометрам для нефти АНТ-1, АНТ-2, АНГОСТ 8.024-2002 ГСИ. Государственная поверочная схема для средств измерений плотности
Р 50.2.041-2004 ГСИ. Рекомендации по метрологии. Ареометры стеклянные. Методика поверки
ИСО 387-77 Ареометры. Принципы конструирования и поверки
ГОСТ 18481-81 Ареометры и цилиндры стеклянные. Технические условия.
ИзготовительПубличное акционерное общество «Химлаборприбор» (ПАО «Химлаборприбор»)
ИНН 5020000618
141600, Россия, Московская область, г. Клин, ул. Папивина, д.З
Тел. +7(49624) 2-47-41, 5-84- 76; факс +7(49624) 2-35-48, 5-84-52
E-mail: mail@klinlab.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Московской области»
(ФБУ «ЦСМ Московской области»)
141570, Россия, Московская область, Солнечногорский р-он, рабочий поселок Менделеево
Тел. +7(49624) 2-41-62, факс +7(49624) 7-70-70
E-mail: welcome@mosoblcsm.ru
Аттестат аккредитации ФБУ «ЦСМ Московской области» по проведению испытаний средств измерений в целях утверждения типа № 30083-14 от 07.02.2014 г.
