УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» декабря 2021 г. № 2710

Лист № 1 Всего листов 4 Регистрационный номер № 39980-08

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Гигрометры психрометрические ВИТ

Назначение средства измерений

Гигрометры психрометрические ВИТ (далее по тексту - гигрометры) предназначены для измерений относительной влажности воздуха и температуры окружающей среды в помещениях.

Описание средства измерений

Принцип действия гигрометров основан на определении относительной влажности окружающей среды по разности показаний «сухого» и «влажного» термометров при помощи психрометрической таблицы.

Конструктивно гигрометры состоят из пластмассового корпуса, в который вмонтированы два термометра - «сухой» и «влажный». На обратной стороне корпуса находится пластиковый или стеклянный резервуар (питатель), необходимый для увлажнения «влажного» термометра при помощи фитиля. Рядом с термометрами на корпусе гигрометров расположена психрометрическая таблица, рассчитанная для скорости аспирации от 0,5 до 1 м/с.

Значение относительной влажности определяется по этой таблице как значение, которое находится на пересечении строки, которая соответствует показаниям «сухого» термометра, и столбца, который соответствует разности показаний «сухого» и «влажного» термометров (в соответствии с ГОСТ 8.811-2012). Для других скоростей аспирации, психрометрический коэффициент Ад для расчёта таблицы, вычисляется в соответствии с ГОСТ 8.811-2012 (Приложение Л, формула Л.2), для значений коэффициентов: Аот, B1, B2 указанных в паспорте на гигрометр.

Гигрометры выпускаются в двух исполнениях - ВИТ-1 и ВИТ-2, которые отличаются сферой применения, диапазонами измерения температуры и относительной влажности.

Общий вид гигрометров представлен на рисунке 1.

Приказ Росстандарта №2710 от 02.12.2021, https://oei-analitika.ru

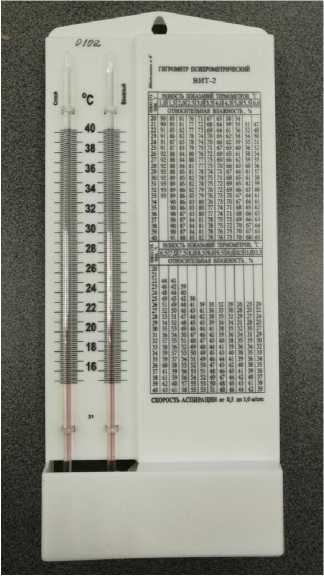

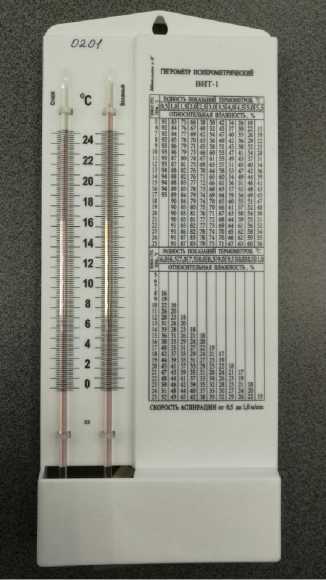

Рисунок 1 - Общий вид гигрометров психрометрических ВИТ-1 и ВИТ-2

Приказ Росстандарта №2710 от 02.12.2021, https://oei-analitika.ru

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Исполнение

ВИТ-1

ВИТ-2

Диапазон измерений относительной влажности, %

от 20 до 90

Температурный диапазон измерений влажности, °С

от +5 до +25

от +20 до +40

Диапазон измерений температуры, °С

от 0 до +25

от +15 до +40

Цена деления шкалы термометров гигрометра, °С

0,2

Пределы допускаемой абсолютной погрешности термометров гигрометра после введения поправок, °С, не более

±0,2

Пределы допускаемой относительной погрешности гигрометров при скорости аспирации от 0,5 до 1,0 м/с, % (при температуре «сухого» термометра)

±7

(от +5 до +10 включ.) °С

±6

(св. +10 до +25) °С

±6

(от +20 до +30 включ.) °С

±5

(св. +30 до +40) °С

Таблица 2 - Технические характеристики

Наименование характеристики

Значение

Исполнение

ВИТ-1

ВИТ-2

Габаритные размеры, мм, не более:

- длина

325

- ширина

125

- высота

50

Масса, кг, не более

0,5

Средняя наработка на отказ, ч, не менее

5000

Полный срок службы, лет, не менее

10

Знак утверждения типа

наносится на психрометрическую таблицу на корпусе гигрометра и титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплект поставки гигрометра

Наименование

Обозначение

Количество

Гигрометр психометрический

ВИТ (исполнение в соответствии с заказом)

1 шт.

Фитиль

-

1 шт.

Питатель

-

1 шт.

Паспорт

ФШВМ.000.000.100 ПС

1 экз.

Руководство по эксплуатации

ФШВМ.000.000.100 РЭ

1 экз.

Упаковка

-

1 шт.

Сведения о методиках (методах) измерений приведены в эксплуатационной документации.

Нормативные и технические документы, устанавливающие требования к гигрометрам психрометрическим ВИТ

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ 28498-90 Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний

ГОСТ Р 8.811-2012 ГСИ. Таблицы психрометрические. Построение, содержание, расчетные соотношения

ТУ 26.51.51-001-05664383-2017 Гигрометры психрометрические ВИТ. Технические условия

МИ 737-83 Гигрометр психрометрический ВИТ. Методы и средства поверки

Изготовитель

Общество с ограниченной ответственностью Производственная Фирма «ШАТЛЫГИН И КО» (ООО ПФ «ШАТЛЫГИН И КО») ИНН 3123400741

Адрес: 308023, г. Белгород, пр. Богдана Хмельницкого, д. 135Д, корпус 4 Телефон/факс: +7 (4722) 402-432; +7 (920)205-12-40

E-mail: shatlygin_ko@mail.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге и Ленинградской области» (ФБУ «Тест-С.-Петербург»)

Адрес: 190103, г. Санкт-Петербург, ул. Курляндская, д. 1

Телефон: +7 (812) 244-62-28, 8 (812) 244-12-75, факс: +7 (812) 244-10-04

E-mail: letter@rustest.spb.ru

Аттестат аккредитации ФБУ «Тест-С.-Петербург» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311484.




МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Госстандарт)

ПРИКАЗ

2710

02 декабря 2021 г.

Москва

О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 25 января 2021 г. № 29 «О внесении изменений в сведения об утвержденных типах средств измерений»

В связи с технической ошибкой приказываю:

  • 1. Внести изменения в пункт 2 приложения к приказу от 25 января 2021 г. № 29 «О внесении изменений в сведения об утвержденных типах средств измерений», заменив описание типа, изложив его в прилагаемой редакции.

  • 2. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  • 3. Контроль за исполнением настоящего приказа оставляю за собой.

Руководитель                                               А.П.Шалаев
