О внесении изменений в описание типа на счетчики ватт-часов активной энергии переменного тока электронные «Меркурий 201»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО «НПК «Инкотекс» от20 июня2017г. № 169 приказываю:

• 1. Внести изменения в описание типа на счетчики ватт-часов активной энергии переменного тока электронные «Меркурий 201», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 24411-12, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 61DA1E000300E901C1ED

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 17.11.2016 до 17.11.2017

I                          ^J

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «19» июля 2017 г. №1578

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счётчики ватт-часов активной энергии переменного тока электронные «Меркурий 201»

Счётчики ватт-часов активной энергии переменного тока электронные

«Меркурий 201», непосредственного включения, с импульсным выходом, предназначены для измерения и учёта электрической активной энергии в двухпроводных сетях переменного тока напряжением 230 В, частотой (50±1) Гц.

Принцип действия счётчиков ватт-часов активной энергии переменного тока электронных «Меркурий 201» основан на учете информации, получаемой с импульсного выхода измерительной микросхемы. В качестве датчиков тока в счетчиках используется шунт, включенный последовательно в цепь тока. В качестве датчиков напряжения используются резистивные делители, включенные в параллельную цепь напряжения.

В качестве счетного механизма счетчики имеют электромеханические устройства отсчетные (УО) или жидкокристаллические индикаторы (ЖКИ) согласно таблице 1.

Счетчики с УО обеспечивают отображение информации в виде шестиразрядных чисел, пять старших разрядов дают показания в кВтч, шестой разряд, отделенный запятой, индицирует значение электроэнергии в десятых и сотых долях кВт ч.

Счетчики с ЖКИ обеспечивают отображение энергопотребления нарастающим итогом в виде восьмиразрядных чисел, шесть старших разрядов дают показания в кВт ч, два младших -указывают десятые и сотые доли кВт ч.

Счетчики имеют световую индикацию мощности потребления. Период мерцания светового индикатора пропорционален уровню энергопотребления.

В качестве испытательного выходного устройства счетчики имеют электрический и (или) оптический импульсный выход.

Счетчики могут применяться автономно или в автоматизированных системах по сбору и учету информации о потребленной электроэнергии.

Счётчики ватт-часов активной энергии переменного тока электронные «Меркурий 201» состоят из следующих узлов:

• - корпуса (основания корпуса, крышки корпуса, клеммной крышки);

• - клеммной колодки;

• - печатного узла.

Печатный узел представляет собой плату с электронными компонентами, которая устанавливается в основании корпуса. Печатная плата подключается к клеммной колодке с помощью проводов.

Крышка корпуса крепится к основанию защелками и одним или двумя винтами (в зависимости от модификации) и имеет окно для считывания показаний с ЖКИ (УО) и для наблюдения за светодиодным индикатором функционирования.

Клеммная колодка состоит из четырёх клемм для подключения электросети и нагрузки.

На печатном узле находятся:

• - блок питания;

• - оптрон импульсного выхода;

• - микроконтроллер (МК);

• - энергонезависимое запоминающее устройство;

• - ЖКИ(УО).

Счетчики предназначены для эксплуатации внутри закрытых помещений.

Степень защиты счетчиков от проникновения пыли и воды IP51.

Счётчики ватт-часов активной энергии переменного тока электронные «Меркурий 201» имеют несколько вариантов исполнения, отличающиеся:

• - базовым и максимальным током;

• - классом точности;

• - постоянной счетчика;

• - устройством для отображения учтённой электроэнергии;

• - наличием электрического и (или) оптического испытательного выхода;

• - функциональными возможностями;

• - климатическим исполнением;

• - типом корпуса.

Варианты исполнений счетчиков приведены в таблице 1.

Таблица 1 - Варианты исполнения счетчиков

У О - устройство отсчётное электромеханическое,

ЖКИ - жидкокристаллический индикатор,

PLC - модуль модема передачи информации по силовой сети.

Общий вид счётчиков ватт-часов активной энергии переменного тока электронных «Меркурий 201», изготовляемых в разных корпусах, представлен на рисунках 1-4.

Рисунок 1                                 Рисунок 2

Рисунок 3                                 Рисунок 4

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 5, 6.

Знак поверки наносится давлением на навесную пломбу или специальную мастику.

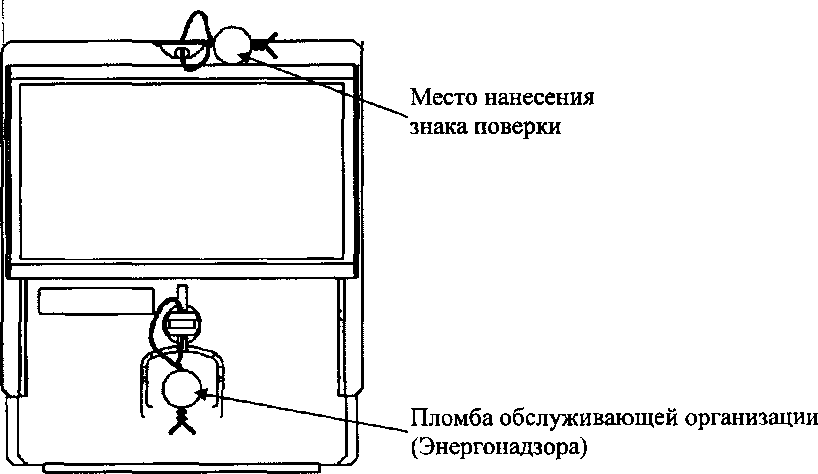

Рисунок 5 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки счётчиков «Меркурий 201.7», «Меркурий 201.8», «Меркурий 201.82», «Меркурий 201.9»

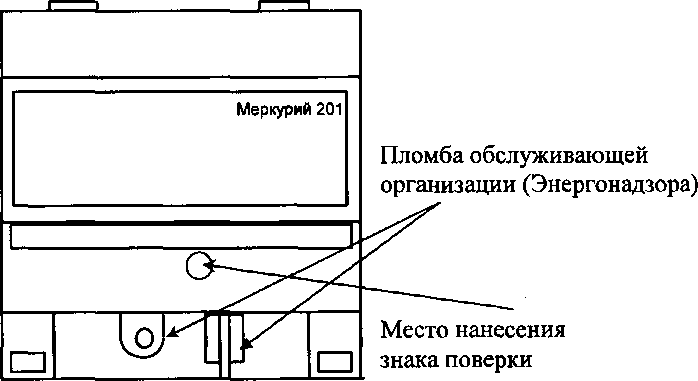

Рисунок 6 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки счётчиков «Меркурий 201.1», «Меркурий 201.2», «Меркурий 201.22», «Меркурий 201.3», «Меркурий 201.4», «Меркурий 201.42», «Меркурий 201.5», «Меркурий 201.6»

В счётчиках с ЖКИ используется программное обеспечение «Меркурий 201».

Счётчики с PLC-модемом передают информацию о потреблённой энергии нарастающим итогом с момента ввода счётчика в эксплуатацию и принимают от PLC-концентратора следующую информацию:

• - текущее время суток;

• - сетевой идентификатор модема.

Для работы со счётчиками с PLC-модемом используется тестовое программное обеспечение «BMonitorFEC».

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р50.2.077-2014.

Идентификационные данные программного обеспечения счётчиков с ЖКИ приведены в таблице 2.

Таблица 2 - Идентификационные данные программного обеспечения

Конструкция счетчиков исключает возможность несанкционированного влияния на ПО счетчиков и измерительную информацию.

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

наносится на панель счётчика методом офсетной печати или фото способом.

В эксплуатационной документации на титульных листах знак утверждения типа наносится типографским способом.

Таблица 5 - Комплектность счетчиков

осуществляется по ГОСТ 8.584-2004 «Счетчики статические активной электрической энергии переменного тока. Методика поверки».

Основные средства поверки:

Рабочий эталон 2-го разряда по ГОСТ 8.551-2013, установка для поверки счётчиков электрической энергии автоматизированная УАПС-1М, регистрационный номер в Федеральном информационном фонде № 23832-07 (номинальное напряжение 230 В, основной рабочий диапазон токов (0,01-100) А, погрешность измерения активной энергии ±0,15 %).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых счетчиков с требуемой точностью.

Знак поверки наносится давлением на специальную мастику или навесную пломбу, которая расположена на месте крепления кожуха к основанию счетчика.

приведены в эксплуатационном документе.

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счётчики активной энергии классов точности 1 и 2

ГОСТ 8.551-2013 ГСИ. Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц

ГОСТ 8.584-2004 Счетчики статические активной электрической энергии переменного тока. Методика поверки

ТР ТС 004/2011 Технический регламент Таможенного союза «О безопасности низковольтного оборудования».

ТР ТС 020/2011 Технический регламент Таможенного союза «Электромагнитная совместимость технических средств».

АВЛГ.411152.023ТУ Счётчики ватт-часов активной энергии переменного тока электронные «Меркурий 201». Технические условия

Общество с ограниченной ответственностью «Научно-Производственная Компания «Инкотекс» (ООО «НПК «Инкотекс»)

ИНН 7702690982

Адрес: Россия, 105484, г. Москва, ул. 16-я Парковая, д. 26

Телефон (факс): (495) 780-77-38

Web-сайт: www.incotexcom.ru; E-mail: fnma@incotex.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области»

(ФБУ «Нижегородский ЦСМ»)

Адрес: Россия, 603950, г. Нижний Новгород, ул. Республиканская, д. 1

Телефон: (831) 428-78-78; Факс: (831) 428-57-48

Web-сайт: www.nncsm.ru; E-mail: mail@nncsm.ru

Аттестат аккредитации ФБУ «Нижегородский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № 30011-13 от 27.11.2013 г.
