№2298 от 18.10.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 283420
О внесении изменений в сведения об утвержденном типе средства измерений Счетчики-расходомеры массовые Micro Motion модели "CMF400" с измерительным преобразователем 2700
Приказы по основной деятельности по агентству Вн. Приказ № 2298 от 18.10.2021
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
2298
18 октября 2021 г.
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденном типе средства измерений в части сведений о методике поверки средств измерений согласно приложению к настоящему приказу.
-
2. Распространить действие методики поверки средств измерений, установленной согласно приложению к настоящему приказу, на средства измерений, находящиеся в эксплуатации.
-
3. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
4. Контроль за исполб
ениоджмйваяц^^ заЪобой.
хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Ь’^ЖНИЧ U C.LP1 L-ЬГ'ИК/Ч i t. Ч I
Руководитель
Сертификат: 028BB28700AOAC3E9843FA50B54F406F4C А.П.ШЗЛавВ
Коку выдан: Шалаев Антон Павлович
Действителен: с 29.12.2020 до 29.12.2021
____________/
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «18» октября 2021 г. № 2298
Сведения
об утвержденном типе средств измерений, подлежащие изменению в части сведений о методике поверки
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Заявитель |
Юридическое лицо, выдавшее заключение |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
1. |
Счетчики-расходомеры массовые |
Micro Motion модели «CMF400» с измерительным преобразователем 2700 |
80081-20 |
Emerson Process Management, Micro Motion Inc., США, Нидерланды, Мексика |
НА.ГНМЦ.0439-20 МП |
НА.ГНМЦ.0439-20 МП с изменением №1 |
Акционерное общество «Газпром нефть-Ноябрьск нефтегаз» (АО «Газпром нефть-ННГ»), г. Ноябрьск, Тюменская обл. |
ОП ГНМЦ АО «Нефтеавтоматика», г. Казань |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «18» октября 2021 г. № 2298
Лист № 1 Регистрационный № 80081-20 Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики-расходомеры массовые Micro Motion модели «CMF400» с измерительным преобразователем 2700
Назначение средства измеренийСчетчики-расходомеры массовые Micro Motion модели «CMF400» с измерительным преобразователем 2700 (далее - счетчики-расходомеры) предназначены для измерений массового расхода, массы нефти.
Описание средства измеренийПринцип действия счетчиков-расходомеров основан на использовании сил Кориолиса, действующих на поток среды, двигающейся по петле трубопровода, которая колеблется с постоянной частотой. Силы Кориолиса вызывают поперечные колебания противоположных сторон петли и, как следствие, фазовые смещения их частотных характеристик, пропорциональные массовому расходу.
Счетчики-расходомеры не имеют вращающихся частей и результаты измерений не зависят от плотности, вязкости, наличия твердых частиц и режимов течения измеряемой среды. Отклонение температуры среды от температуры калибровки может быть скомпенсировано установкой нуля, а давления среды внесением поправки пропорционально отклонению величины давления от давления калибровки.
Конструктивно счетчики-расходомеры состоят из датчика массового расхода и преобразователя, который может быть встроенным и выносным на расстояние 300 м. Преобразователь обеспечивает обработку цифровых сигналов, поступающих с процессора датчика и регистрацию.
Общий вид счетчиков-расходомеров и схема пломбировки от несанкционированного доступа представлены на рисунках 1 и 2.

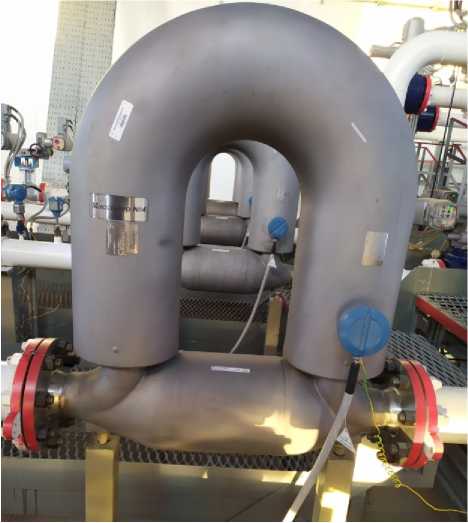

Рисунок 1 - Общий вид счетчика-расходомера

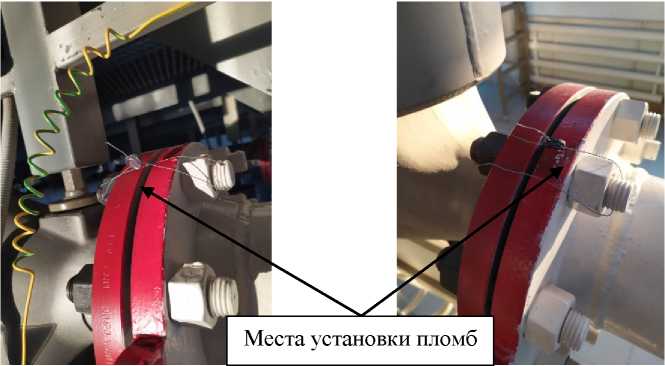

Места установки пломб
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечениеВ базовых процессорах измерительного преобразователя счетчиков-расходомеров применяется встроенное программное обеспечение (далее - ПО).
ПО базового процессора реализует алгоритмы вычисления параметров потока, и отвечает за хранение конфигурационных параметров первичного измерительного преобразователя и значений сумматоров расхода. Замена ПО базового процессора может быть произведена только специалистами изготовителя. Любое изменение, вносимое изготовителем в ПО, влечет за собой изменение номера версии выпускаемого ПО.
ПО измерительного преобразователя получает информацию о параметрах потока от базового процессора по цифровому протоколу и может отображать ее на экране жидкокристаллического дисплея (ЖКД) или передавать удаленным устройствам по различным каналам связи. ПО измерительного преобразователя реализует все сервисные функции, связанные с настройкой дополнительных функций счетчика-расходомера.
Настройка и конфигурирование счетчиков-расходомеров осуществляется через меню ЖКД измерительного преобразователя либо с помощью сервисного программного обеспечения «ProLink».
С целью исключения возможности внесения изменений в ПО и конфигурационные параметры счётчиков-расходомеров через интерфейсы связи реализована защита от изменений конфигурации, устанавливаемая программно, с помощью меню ЖКД или сервисного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО базового процессора счетчиков-расходомеров с заводскими номерами 14016739/3741154, 14017653/3755952, 14018354/3755375, 14016865/3755888, 14017651/3755918, 14016866/3755946, 14016740/3755420, 14017654/3755685 не ниже |
2.5х |
|
Номер версии (идентификационный номер) ПО базового процессора счетчика-расходомера с заводским номером 14016741/3755857 не ниже |
2.6х |
|
Номер версии (идентификационный номер) ПО базового процессора счетчика-расходомера с заводским номером 14398386/3837540 не ниже |
3.3х |
|
Номер версии (идентификационный номер) ПО преобразователя счетчиков-расходомеров с заводскими номерами 14017653/3755952, 14018354/3755375, 14016865/3755888, 14017651/3755918, 14016741/3755857 , 14016866/3755946, 14016740/3755420, 14017654/3755685 не ниже |
4.2 |
|
Номер версии (идентификационный номер) ПО преобразователя счетчика-расходомера с заводским номером 14016739/3741154 не ниже |
6.10 |
|
Номер версии (идентификационный номер) ПО преобразователя счетчика-расходомера с заводским номером 14398386/3837540 не ниже |
6.60 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) преобразователя счетчика-расходомера с заводским номером 14016739/3741154 |
0х13176ВЕ6 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) базового процессора счетчика-расходомера с заводским номером 14016739/3741154 |
0х14AD |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) преобразователя счетчика-расходомера с заводским номером 14398386/3837540 |
0\9ECT.8IFI |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) базового процессора счетчика-расходомера с заводским номером 14398386/3837540 |
0хВ0Э1 |
Лист № 4 Всего листов 5 Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Рабочая среда |
нефть по ГОСТ Р 51858-2002 |
|
Диапазон измерений массового расхода нефти, т/ч |
от 140 до 400 |
|
Рабочий диапазон температуры нефти, °С |
от +10 до +40 |
|
Рабочий диапазон давления нефти, МПа (изб.) |
от 0,14 до 1,6 |
|
Пределы допускаемой относительной погрешности измерений массы нефти (брутто) для счетчика-расходомера, используемого в качестве рабочего, в диапазоне расходов, % |
±0,25 |
|
Пределы допускаемой относительной погрешности измерений массы нефти (брутто) для счетчика-расходомера, используемого в качестве контрольно-резервного, при значении расхода в пределах рабочего диапазона, % |
±0,20 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
220±22, 380±38 |
|
- частота переменного тока, Гц |
50±1 |
|
Потребляемая мощность, Вт, не более |
15 |
|
Габаритные размеры средства измерений, мм, не более: - высота |
1108 |
|
- ширина |
1006 |
|
- длина |
274 |
|
Масса, кг, не более |
250 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +60 |
|
- относительная влажность, %, не более |
95 |
|
- атмосферное давление, кПа |
от 96 до 103,7 |
|
Средний срок службы, лет |
7 |
|
Средняя наработка на отказ, ч |
60000 |
|
Режим работы |
непрерывный |
наносится на титульные листы паспортов счетчиков-расходомеров типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счетчик-расходомер массовый Micro Motion модели «CMF400» с измерительным преобразователем 2700 |
- |
1 шт. |
|
«Счетчик-расходомер массовый Micro Motion модели «CMF400». Паспорт» |
- |
1 шт. |
Продолжение таблицы 4
|
Наименование |
Обозначение |
Количество |
|
Инструкция «ГСИ. Счетчики-расходомеры массовые Micro Motion модели «CMF400» с измерительным преобразователем 2700. Методика поверки» |
НА.ГНМЦ.0439-20 МП с изменением № 1 |
1 экз. |
приведены в разделе 2 документа «Счетчик-расходомер массовый Micro Motion модели «CMF400» с измерительным преобразователем 2700. Паспорт».
Нормативные документы, устанавливающие требования к счетчикам-расходомерам массовым Micro Motion модели «CMF400» с измерительным преобразователем 2700Постановление Правительства РФ от 16.11.2020 N 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений».
Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ИзготовительEmerson Process Management, Micro Motion Inc., США, Нидерланды, Мексика
Адрес: Boulder, Colorado 80301, USA
Адрес: Veenendaal 3905 KW, The Netherlands
Адрес: Chihuahua 31109, Mexico
Испытательный центрАкционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика»)
Адрес: 420029, Республика Татарстан, город Казань, улица Журналистов, 2а
Тел: 8 (843) 567-20-10
E-mail: gnmc@nefteavtomatika.ru
Аттестат аккредитации АО «Нефтеавтоматика» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311366 от 27.07.2017 г.
