О переоформлении свидетельства об утверждении типа средства измерений № 57753 «Счетчики-расходомеры массовые «ЭМИС-МАСС 260» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ЗАО «ЭМИС» от 28 декабря 2016 г. № 2812-1 й № 2812-2 приказываю:

• 1. Внести изменения в описание типа на счетчики-расходомеры массовые «ЭМИС-МАСС 260», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 42953-15, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2.  Переоформить свидетельство об - утверждении типа № 57753 «Счетчики-расходомеры массовые «ЭМИС-МАСС 260», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 42953-15, в связи с внесением изменений в методику поверки.

• 3. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию^ _________________________метрологии.__________

Сертификат: 61DA1E000300E901C1ED             ^У,!№н^ -

Кому вьщан: Голубев Сергей Сергеевич h'a; * ^п-^1г1^1стп_а Действителен: с 17.11.2016 до 17.11.2017 11 ^и|             ^{1 111}

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии

от «01» марта 2017 г. № 400

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики-расходомеры массовые «ЭМИС-МАСС 260»

Назначение средства измерений

Счетчики-расходомеры массовые «ЭМИС-МАСС 260» (далее - счетчик-расходомер) предназначены для измерения:

• - массового расхода, массы, температуры жидкостей и газов;

• - плотности, объёмного расхода, объёма жидкостей,

и использования полученной информации для технологических целей и учетно-расчетных операций.

Описание средства измерений

Принцип действия счетчиков-расходомеров при измерении массового расхода основан на использовании кориолисовых сил, действующих на поток среды, двигающейся по петле трубопровода, который колеблется с постоянной частотой, задаваемой с помощью генератора колебаний. Силы Кориолиса вызывают поперечные колебания противоположных сторон петли и, как следствие, фазовые смещения их частотных характеристик, пропорциональные массовому расходу. При отсутствии потока среды кориолисовых сил не возникает, поэтому фазовые смещения частотных характеристик также отсутствуют.

Принцип действия счетчиков-расходомеров при измерении плотности основан на изменении собственной частоты колебаний петли трубопровода при изменении массы, вызванной изменением плотности измеряемой среды.

Счетчики-расходомеры не имеют вращающихся частей, результаты измерений не зависят от плотности, вязкости, наличия твердых частиц, режимов протекания измеряемой среды. Влияние отклонения температуры и давления измеряемой среды от температуры и давления калибровки может быть скомпенсировано установкой нуля счетчика-расходомера.

Счетчики-расходомеры состоят из датчика (первичного преобразователя), который устанавливается в разрыв трубопровода и электронного преобразователя (далее -преобразователь). Счетчики-расходомеры могут иметь два исполнения преобразователя:

• - интегральное исполнение (преобразователь смонтирован непосредственно на датчике);

дистанционное исполнение (преобразователь соединяется с датчиком электрическим кабелем).

Преобразователь в зависимости от его конфигурации обеспечивает обработку сигналов с датчика, вычисление объёмного расхода, интегрирование данных массового и объёмного расхода (функция счетчика), отображение показаний на индикаторе и формирует аналоговый токовый, частотно-импульсный и цифровой выходные сигналы.

Общий вид счетчиков-расходомеров различных исполнений и места пломбировки от несанкционированного доступа показаны на рисунке 1.

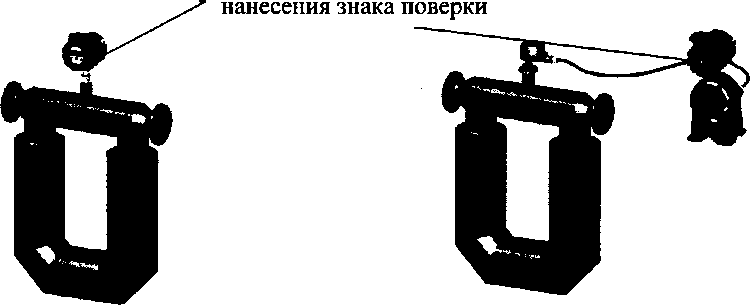

Места пломбировки для

Интегральное исполнение счетчика-         Дистанционное исполнение счетчика-

расходомера                              расходомера

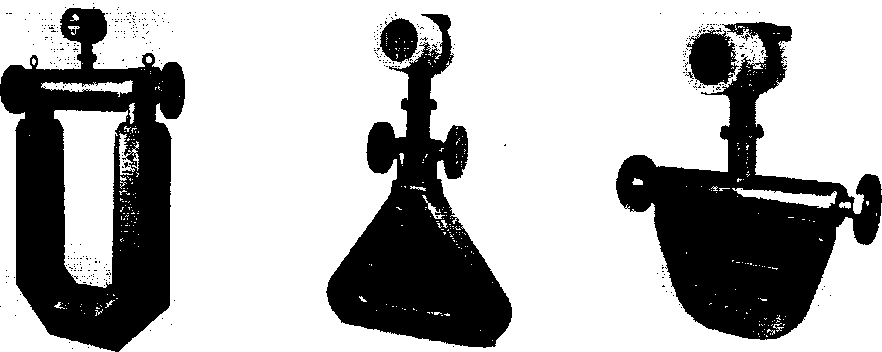

Стандартное исполнение Стандартное исполнение Компактное исполнение счетчика-расходомера       счетчика-расходомера       счетчика-расходомера

Ду40-Ду200            Ду10-Ду25

Рисунок 1 - Общий вид счетчиков-расходомеров «ЭМИС-МАСС 260» разных исполнений

Программное обеспечение

Счетчики-расходомеры имеют встроенное программное обеспечение (ПО) «ЭМИС МАСС 260», устанавливаемое в преобразователь, а также внешнее программное обеспечение «ЭМИС-Интегратор», устанавливаемое на ПК и отображающее получаемую информацию в окне программы на компьютере.

Встроенное ПО устанавливается в энергонезависимую память преобразователя на предприятии-изготовителе. Доступ к нему после установки не возможен.

Защита встроенного и внешнего ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические и технические характеристики¹

• ¹ Все точностные характеристики определены с доверительной вероятностью Р=0,95.

• ² где р_ж - плотность жидкости, кг/м³;

• ³ где р_г - плотность газа при рабочих условиях, кг/м³;

к_г = 200 кг/м³ (эмпирический коэффициент);

• ⁴ где 5₀ - класс точности расходомера, %;

Z - стабильность нуля, кг/ч;

Q_u - измеряемый массовый расход, кг/ч;

Примечание - Для предпочтительного диапазона расходов, соответствующего заданному классу точности, значение Z принимается равным 0.

⁵ Здесь Imax= 20 мА - максимальное значение силы тока в цепи токового выходного сигнала; Qm (Qv) " измеряемый массовый (объемный) расход, кг/ч (дм³/ч);

Омтах (Qvmax) ’ верхние пределы диапазонов измерения массового (объемного) расхода, кг/ч (дм³/ч).

Таблица 3 - Диапазоны измерений массового расхода жидкости⁶ Q_M

Знак утверждения типа

наносится на эксплуатационную документацию типографским способом, на табличку счетчика-расходомера - фотохимическим способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется в соответствии с документами ЭМ-260.000.000.000.01 МП «Инструкция. Счетчики-расходомеры массовые «ЭМИС-МАСС 260». Методика поверки» с изменением № 1, утверждённым ЗАО КИП «МЦЭ» 14 октября 2016 г.; МИ 3272-2010 «ГСИ Методика поверки на месте эксплуатации компакт-прувером в комплекте с турбинным преобразователем расхода и поточным преобразователем плотности»; МИ 3151-2008 «ГСИ. Преобразователи массового расхода. Методика поверки на месте эксплуатации трубопоршневой поверочной установкой в комплекте с поточным преобразователем

⁶ По воде, при нормальных условиях. плотности»; МИ 3313-2011 «ГСИ. Счетчики-расходомеры массовые. Методика поверки с помощью эталонного счетчика-расходомера массового».

Основные средства поверки:

- по документу ЭМ-260.000.000.000.01 МП, с изменением № 1:

• - установка поверочная автоматизированная УПСЖ 600 (номер в Госреестре СИ РФ 43499-09), основная относительная погрешность измерения массы не более ± 0,033%;

• - установка поверочная «ВЗЛЁТ ПУ» (номер в Госреестре СИ РФ 47543-11), воспроизводимый средний объёмный (массовый) расход воды от 0 до 5000 м³/ч, пределы допускаемой погрешности измерения расхода в зависимости от эталонных средств измерений, используемых в составе установки, составляют ± 0,05%, ± 0,1%, ± 0,15%, ± 0,3%, ± 0,5%, ±1%;

• - измеритель влажности и температуры ИВТМ-7, модификация ИВТМ-7К с измерительным преобразователем ИПВТ-03-06 (номер в Госреестре СИ РФ 15500-12), диапазон измерений температуры от минус 45 °C до плюс 60 °C, пределы допускаемой абсолютной погрешности температуры ± 0,2 °C;

• - плотномер DA-500, (номер в Госреестре СИ РФ 21427-07), диапазон измерения плотностей от 0 до 3000 кг/м³, пределы абсолютной погрешности измерений ±0,1 кг/м³;

• - ареометр стеклянный BS 718 L50SP, пределы абсолютной погрешности ± 0,3 кг/м³, зарегистрирован в Госреестре под № 31466-06.

По документу МИ 3272-2010:

• - компакт-прувер 1 разряда с пределами допускаемой относительной погрешности не более ±0,05%;

• - поточный плотномер с пределами допускаемой относительной погрешности не более ±0,3 кг/м³.

По документу МИ 3151 -2008:

• - трубопоршневая установка с пределами допускаемой относительной погрешности не более ±0,1%;

• - поточный плотномер с пределами допускаемой относительной погрешности не более ±0,3 кг/м³.

По документу МИ 3313-2011:

• - эталонный счетчик-расходомер массовый с пределами допускаемой относительной погрешности не более ±0,1%.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и на места пломбировки от несанкционированного доступа, как показано на рисунке 1.

Сведения о методиках (методах) измерений приведены в эксплуатационной документации.

Нормативные и технические документы, устанавливающие требования к счетчикам-расходомерам массовым «ЭМИС-МАСС 260

ГОСТ 8.024-2002. ГСИ. Государственная поверочная схема для средств измерений плотности.

ГОСТ 8.142-2013. ГСИ. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости.

ГОСТ 8.373-2012. ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода (объема и массы) нефти и нефтепродуктов.

ГОСТ 8.374-2013. ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода (объема и массы) воды.

ГОСТ 8.510-2002. ГСИ. Государственная поверочная схема для средств измерений объёма и массы жидкости.

ГОСТ 8.558-2009. ГСИ. Государственная поверочная схема для средств измерений температуры.

ГОСТ Р 8.618-2014. ГСИ. Государственная поверочная схема для средств измерений объёмного и массового расходов газа.

ТУ 4213-023-14145564-2009 «Счетчики-расходомеры массовые «ЭМИС-МАСС 260».

Изготовитель

Закрытое акционерное общество «ЭМИС» (ЗАО «ЭМИС»)

Адрес: 454007, Россия, г. Челябинск, пр. Ленина, 3.

ИНН 7729428453

Тел. (351) 729-99-12; факс (351) 729-99-12

Испытательный центр

Государственный центр испытаний средств измерений ЗАО КИП «МЦЭ»

(ГЦИ СИ ЗАО КИП «МЦЭ»)

125424, г. Москва, Волоколамское шоссе, д. 88, стр.8

Тел./факс (495) 491-78-12

e-mail: sittek@mail.ru, kip-mce@nm.ru

Аттестат аккредитации ГЦИ СИ ЗАО КИП «МЦЭ» по проведению испытаний средств измерений в целях утверждения типа № 30092-10 от 30.09.2011 г.
