№953 от 10.05.2017
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 28035
О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 46734 "Счетчики электрической энергии трехфазные статистические ПСЧ-3АР.08Д" и внесении изменений в описание типа
![Приказ Росстандарта №953 от 10.05.2017, https://oei-analitika.ru](../kurilka/orders_html/1517578440728_files/1517578440728-1.png)
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ10 мая 2017 г.
№ 953
Москва
О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 46734 «Счетчики электрической энергии трехфазные статистические ПСЧ-ЗАР.08Д» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями АО «Нижегородское научно-производственное объединение имени М.В. Фрунзе» от 30 марта 2017 г. № 23-13/459Д, № 23-13/461Д и № 23-13/462Д приказываю:
-
1. Внести изменения в описание типа на счетчики электрической энергии трехфазные статистические ПСЧ-ЗАР.08Д», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 50053-12, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Переоформить свидетельство об утверждении типа № 46734 «Счетчики электрической энергии трехфазные статистические ПСЧ-ЗАР.08Д», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 50053-12, в связи с внесением изменений в методику поверки.
-
3. Продлить срок действия свидетельства об утверждении типа средств
измерений № 46734 «Счетчики электрической энергии трехфазные
статистические ПСЧ-ЗАР.08Д» на последующие 5 лет.
-
4. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
С.С.Голубев
/---------------------------------------------ч
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 61DA1E000300E901C1ED
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 17.11.2016 до 17.11.2017
\_________
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «10» мая 2017 г. № 953ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счётчики электрической энергии трехфазные статические ПСЧ-ЗАР.08Д Назначение средства измеренийСчётчики электрической энергии трехфазные статические ПСЧ-ЗАР.О8Д предназначены для измерения и учёта электрической энергии в прямом направлении в трехпроводных и четырехпроводных сетях переменного тока частотой 50 Гц.
Описание средства измеренийПринцип действия счетчиков ПСЧ-ЗАР.О8Д основан на вычислении усредненных значений активной и реактивной мощности по выборкам мгновенных значений напряжения и тока, поступающих с датчиков напряжения и датчиков тока на вычислительную микросхему, которая выполняет функции вычисления измеренной энергии и формирование импульсов телеметрии. В качестве датчика тока в счетчиках используется токовый трансформатор, включенный последовательно в цепь тока. В качестве датчиков напряжения используются резистивные делители, включенные в параллельную цепь напряжения.
Измерительная часть счетчиков ПСЧ-ЗА.08Д выполнена на основе специализированной микросхемы измерителя электрической энергии ADE7752, которая выполняет функции вычисления измеренной энергии и формирование импульсов телеметрии. МК счетчиков по выборкам мгновенных значений напряжения и тока, поступающих с датчиков напряжения и датчиков тока, производит вычисление усредненных значений активной и реактивной мощности. МК выполняет функции вычисления измеренной энергии и формирование импульсов телеметрии.
Измерительная часть счетчиков ПСЧ-3 АР.08Д выполнена на основе специализированной микросхемы измерителя электрической энергии 71Т6513 Tiridian, которая является одновременно и высокопроизводительным микроконтроллером, управляющим всеми функциональными узлами счетчика.
В качестве счетного механизма счетчики имеют электромеханические устройства отсчетные (УО) или жидкокристаллические индикаторы (ЖКИ) согласно таблице 1. Счетчики имеют световую индикацию мощности потребления. Период мерцания светового индикатора пропорционален уровню энергопотребления.
Счетчики с 1б (1Макс) равным 5 (60) А обеспечивают отображение информации на У О в виде семиразрядных чисел, шесть старших разрядов дают показания в кВт-ч (квар-ч), седьмой разряд, отделенный запятой, указывает десятые доли кВт-ч (квар-ч).
Счетчики с 1ном (1Макс) равным 5 (10) А обеспечивают отображение информации на У О в виде семиразрядных чисел, шестой и седьмой разряды, отделенные запятой, указывают десятые и сотые доли кВт ч (квар ч) соответственно.
Счетчики с ЖКИ имеют жидкокристаллические индикаторы для отображения результатов измерений, и кнопку для управления режимами индикации.
Счетчики с ЖКИ обеспечивают отображение энергопотребления по каждому виду энергии нарастающим итогом в виде восьмиразрядных чисел, шесть старших разрядов дают показания в кВт ч (квар ч), два младших указывают десятые и сотые доли кВт-ч (квар-ч).
В счетчиках функционируют один или два изолированных импульсных выхода -активный и реактивный, согласно таблице 1.
Счётчики электрической энергии трехфазные статические ПСЧ-ЗАР.08Д состоят из следующих узлов:
-
- корпуса (основания корпуса, крышки корпуса, клеммной крышки);
-
- клеммной колодки;
-
- печатного узла.
Счетчики предназначены для эксплуатации внутри закрытых помещений с установкой на рейке типа ТН35 по ГОСТ Р МЭК 60715-2003 (далее на DIN-рейке). Степень защиты счетчиков от проникновения пыли и воды IP51.
Счетчики ПСЧ-ЗАР.08Д имеют несколько вариантов исполнения, отличающиеся:
-
- видом учитываемой энергии (активная или активная и реактивная);
-
- максимальным током;
-
- классом точности;
-
- постоянной счетчика;
-
- вариантом подключения к сети (непосредственного подключения, включаемых через трансформатор тока или включаемых через трансформатор тока и трансформатор напряжения);
-
- типом индикатора.
Варианты исполнений счетчиков приведены в таблице 1.
Таблица 1 - Варианты исполнения счетчиков
Условное обозначение счетчика |
Вариант исполнения |
Тип индикатора |
Постоянная счетчика*, имп./(кВт-ч), имп./(квар-ч) |
Класс точности, актив./ реактив. |
Ток, A 1б(1макс) или 1ном(1макс) |
Номинальное напряжение 3x230/400 В /счетчики непосредственного включения/ | |||||
ПСЧ-ЗА.О8Д.ЗО2 |
ИЛГШ.411152.176-03 |
УО |
16000 |
1 |
5(60) |
ПСЧ-ЗАР.08Д.102 |
ИЛГШ.411152.176 |
жки |
500(16000) |
1/2 |
5(60) |
Номинальное напряжение 3x230/400 В /счетчики, включаемые через трансформаторы тока/ | |||||
ПСЧ-ЗА.О8Д.ЗО2.2 |
ИЛГШ.411152.176-04 |
УО |
160000 |
0,5S |
5(10) |
ПСЧ-ЗАР.О8Д. 102.2 |
ИЛГШ.411152.176-01 |
жки |
5000(160000) |
0,5S/l |
5(Ю) |
Номинальное напряжение 3x57,7/100 В /счетчики, включаемые через трансформаторы тока и трансформаторы напряжения/ | |||||
ПСЧ-ЗА.08Д.302.3 |
ИЛГШ.411152.176-05 |
УО |
160000 |
0,5S |
5(Ю) |
ПСЧ-ЗАР.08Д. 102.3 |
ИЛГШ.411152.176-02 |
жки |
5000(160000) |
0,5S/l |
5(Ю) |
* В скобках указана постоянная счётчика в режиме поверки. |
Общий вид счётчиков электрической энергии трехфазных статических ПСЧ-ЗАР.08Д представлен на рисунках 1,2.
![Приказ Росстандарта №953 от 10.05.2017, https://oei-analitika.ru](../kurilka/orders_html/1517578440728_files/1517578440728-2.png)
Рисунок 1 - Общий вид счетчиков с УО и закрытыми крышками
![Приказ Росстандарта №953 от 10.05.2017, https://oei-analitika.ru](../kurilka/orders_html/1517578440728_files/1517578440728-3.png)
Рисунок 2 - Общий вид счетчиков с ЖКИ и закрытыми крышками
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 3.
Знак поверки наносится давлением на навесную пломбу или специальную мастику.
Пломба обслуживающей
Место нанесения
![Приказ Росстандарта №953 от 10.05.2017, https://oei-analitika.ru](../kurilka/orders_html/1517578440728_files/1517578440728-4.png)

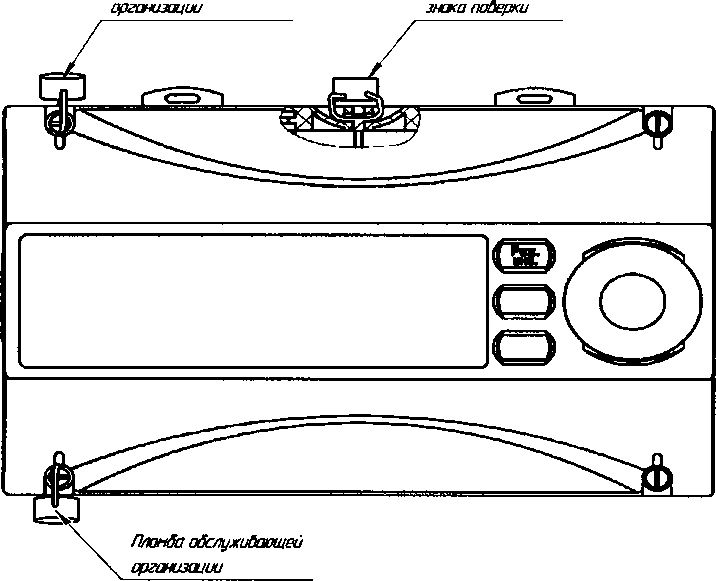

Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Программное обеспечение отсутствует.
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
1 |
2 |
Класс точности при измерении активной энергии по ГОСТ 31819.21-2012 ГОСТ 31819.22-2012 |
1 0,5S |
Класс точности при измерении реактивной энергии по ГОСТ 31819.23-2012 |
1 или 2 |
Номинальное напряжение, В |
3x230/400 или 3x57,7/100 |
Установленный рабочий диапазон напряжения |
от 0,9 ДО 1,1 Uhom |
Расширенный рабочий диапазон напряжения |
ОТ 0,8 ДО 1,15 UHom |
Предельный рабочий диапазон напряжения |
ОТ Одо 1,15 Uhom |
Базовый/максимальный ток для счетчиков непосредственного включения, А |
5/60 |
Номинальный/максимальный ток для счетчиков трансформаторного включения, А |
5/10 |
Номинальная частота сети, Гц |
50 |
Стартовый ток при измерении активной/реактивной энергии, А, не более, для счетчиков с:
|
0,020 0,020/0,025 0,005 0,005/0,010 |
1 |
2 |
Постоянная счетчиков в основном режиме (А), в режиме поверки (В), имп./(кВтч), имп./(квар ч): для счетчиков с ЖКИ при 1б(1макс)=5(60) А ДЛЯ счетчиков С ЖКИ при 1Ном(1макс)==5(10) А для счетчиков с УО при 1б(1Макс)=5(60) А ДЛЯ счетчиков С УО При 1Ном(1макс)=5(10) А |
А=500, В=16000 А=5000, В=160000 А=16000 А-160000 |
Количество тарифов |
1 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Потребляемая мощность, В А (Вт), не более:
|
7,5(1,7) 0,1 |
Габаритные размеры счетчика, мм, не более:
|
171 110 67 |
Масса, кг, не более |
1,1 |
Установленный рабочий диапазон температур, °C |
от -40 до +60 |
Средний срок службы счетчика, лет |
30 |
Средняя наработка счетчика на отказ, ч |
220000 |
наносится на переднюю панель счетчиков методом офсетной печати и типографским способом на титульные листы эксплуатационной документации.
Комплектность средства измеренийТаблица 4 - Комплектность счетчиков
Наименование |
Обозначение |
Количество |
Счетчик электрической энергии трехфазный статический |
вариант условного обозначения в соответствии с таблицей 1 |
1 шт. |
Руководство по эксплуатации |
ИЛГШ.411152.176РЭ |
1 экз. |
Формуляр |
ИЛГШ.411152.176ФО |
1 экз. |
Методика поверки* |
ИЛГШ.411152.176РЭ1 |
1 экз. |
Ящик |
ИЛГШ.321324.025-15** |
1 шт. |
Коробка |
ИЛГШ.323229.056** |
1 шт. |
Коробка |
ИЛГШ.735391.025*** |
1 шт. |
Пакет полиэтиленовый 350x400x0,1 |
ГОСТ 12302*** |
1 шт. |
* Поставляется на партию счетчиков и по отдельному заказу организациям, проводящим поверку и эксплуатацию счетчиков ** Для транспортирования 18 штук счетчиков *** Индивидуальная потребительская тара |
осуществляется по документу ИЛГШ.411152.176РЭ1 «Счетчик электрической энергии трёхфазный статический ПСЧ-ЗАР.08Д. Руководство по эксплуатации. Приложение В. Методика поверки» с изменением №1, утвержденному ФБУ «Нижегородский ЦСМ» 30 марта 2017 г.
Основные средства поверки:
Рабочий эталон 2-го разряда по ГОСТ 8.551-2013, установка для поверки счётчиков электрической энергии автоматизированная УАПС-1М, регистрационный номер в Федеральном информационном фонде № 23832-07 (номинальное напряжение 3*57,7/100 В или 3*230/400 В, основной рабочий диапазон токов (0,01-100) А, погрешность измерения: активной энергии ±0,15 %, реактивной энергии ±0,3 %).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых счетчиков с требуемой точностью.
Знак поверки наносится давлением на специальную мастику или навесную пломбу, которая расположена на месте крепления кожуха к основанию счетчика.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к счётчикам электрической энергии трехфазным статическим ПСЧ-ЗАР.08ДГОСТ 31818.11 -2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии
ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счётчики активной энергии классов точности 1 и 2
ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счётчики активной энергии классов точности 0,2S и 0,5S
ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счётчики реактивной энергии
ГОСТ 8.551-2013 ГСИ. Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц
ТР ТС 004/2011 Технический регламент Таможенного союза «О безопасности низковольтного оборудования»
ТР ТС 020/2011 Технический регламент Таможенного союза «Электромагнитная совместимость технических средств»
ИЛГШ.411152.176ТУ Счётчики электрической энергии трехфазные статические
ПСЧ-ЗАР.08Д. Технические условия
ИзготовительАкционерное общество «Нижегородское научно-производственное объединение имени М.В. Фрунзе» (АО «ННПО имени М.В. Фрунзе»)
ИНН 5261077695
Адрес: Россия, 603950, г. Нижний Новгород, пр. Гагарина, д. 174
Телефон: (831) 465-15-87; Факс: (831) 466-66-00
E-mail: fnmze@nzif.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области»
(ФБУ «Нижегородский ЦСМ»)
Адрес: Россия, 603950, г. Нижний Новгород, ул. Республиканская, д. 1
Телефон: (831) 428-78-78; Факс: (831) 428-57-48
E-mail: mail@nncsm.ru
Аттестат аккредитации ФБУ «Нижегородский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № 30011 -13 от 27.11.2013 г.
