№791 от 18.04.2017
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 27843
О внесении изменений в описание типа на тахографы КАСБИ DT-20М
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ18 апреля 2017 г. № 791_____
Москва
О внесении изменений в описание типа на тахографы КАСБИ DT-20M
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением АО«КЗТА» от 12 апреля2017 г.при казываю:
-
1. Внести изменения в описание типа на тахографы КАСБИ DT-20M, зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 62922-15, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Признать утверждение типа тахографов КАСБИ DT-20M на ранее введенные в эксплуатацию тахографы КАСБИ DT-20M, изготовленные в период с 04.02.2013 по 24.12.2016 с заводскими номерами с 00000001 по 00044116.
-
3. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
/----------------------------
С.С.Голубев
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О CLPШФИКАТЕ ЭП
Сертификат: 61DA1E000300E901C1ED
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 17.11.2016 до 17.11.2017
I J
Приложение № 1
к приказу Федерального агентства
по техническому регулированию
и метрологии от «18» апреля 2017 г. № 791
Изменения в описание типа на тахографы КАСБИ DT-20M АО «КЗТА»ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Тахографы КАСБИ DT-20M
Назначение средства измеренийТахографы КАСБИ DT-20M (далее - тахографы) предназначены для измерений навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС/GPS, количества электрических импульсов от датчиков движения, определения на их основе координат потребителя, скорости, пройденного пути автотранспортных средств, интервала времени, синхронизации шкалы времени внутреннего опорного генератора тахографа со шкалой времени блока СКЗИ при работе по сигналам ГНСС ГЛОНАСС/GPS.
Описание средства измеренийКонструктивно тахограф представляет собой моноблок с блоком СКЗИ и навигационной и связной (опционально) антеннами. На лицевой панели тахографа расположены дисплей, органы управления, крышка термопринтера и слоты для установки электронных карт. Блок СКЗИ состоит из навигационного модуля ГНСС, криптографического сопроцессора, управляющего микроконтроллера, встроенного резервного источника электропитания и энергонезависимой памяти, совмещенных в одном корпусе.
Принцип действия тахографов основан на измерении псевдодальностей и доплеровских смещений частот по сигналам ГНСС ГЛОНАСС в частотном диапазоне L1 и GPS на частоте L1 навигационным модулем ГНСС, а также подсчете электрических импульсов от датчиков движения, количество которых пропорционально пройденному автотранспортным средством пути. Расчет характеристических коэффициентов тахографов при установке на этапе эксплуатации на колесных транспортных средствах, осуществляется в соответствии с руководством по эксплуатации.
Навигационный модуль ГНСС определяет координаты и скорость автотранспортного средства и синхронизирует внутреннюю шкалу времени блока СКЗИ с национальной шкалой координированного времени UTC(SU) по сигналам ГНСС. Результаты измерений блока СКЗИ в неизменном виде выгружаются на внешние носители, отображаются в графическом виде и на чеке.
Электрические импульсы от датчиков движения поступают в электронный блок тахографа, где обрабатываются микропроцессором по заданным алгоритмам. Результаты обработки сохраняются в энергонезависимой памяти тахографа, выгружаются на внешние носители, подписанные электронной подписью, отображаются в графическом виде и на чеке.
Для приема сигналов ГНСС ГЛОНАСС/GPS используется антенна навигационная, обладающая следующими характеристиками: разъем SMA(M), входное сопротивление 50 Ом, возможность приема сигналов ГНСС в частотном диапазоне L1 ГЛОНАСС и на частоте L1 GPS, минимальный коэффициент усиления 25 дБ, напряжение питания от 2,7 до 5,5 В, правая круговая поляризация.
Метрологические характеристики тахографов обеспечиваются при работе с импульсными датчиками движения, имеющими следующие параметры выходного сигнала:
-
- количество импульсов на один километр пройденного пути: от 1000 до 64255;
-
- амплитуда логической единицы не менее 3,8 В (максимальное значение указано в руководстве по эксплуатации);
-
- минимальная длительность импульса не менее 200 мкс;
-
- амплитуда логического нуля не более 1 В (минимальное значение указано в руководстве по эксплуатации);
-
- время нарастания (спада) фронта импульса (от 10 до 90 %) не более 40 мкс;
-
- джиттер (среднее квадратическое значение) фронта не более 10 мкс.
Метрологические характеристики тахографов обеспечиваются только при работе с блоками СКЗИ утвержденного типа, имеющими свидетельство о поверке с не истекшими сроком действия и обладающими метрологическими и техническими характеристиками, приведенными в таблице 1. Таблица 1 - Метрологические и технические
блоков СКЗИ
|
Наименование характеристики |
Значение характеристики |
|
Границы инструментальной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, м |
±3 |
|
Границы погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, м |
±15 |
|
Пределы абсолютной погрешности измерения скорости* в диапазоне скоростей от 0 до 180 км/ч при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, км/ч |
±2 |
|
Пределы абсолютной погрешности синхронизации внутренней шкалы времени с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГНСС ГЛОНАСС/GPS, с |
±2 |
|
Рабочие условия эксплуатации |
не хуже рабочих условий эксплуатации тахографа |
|
Суммарное время срока службы и срока хранения не более интервала между поверками | |
|
* плановая составляющая | |
После окончании срока действия ключей блока СКЗИ, блок выдает информацию тахографу о блокировке ключей, прекращая электронную подпись измеряемых данных Для продолжения эксплуатации тахографа необходимо, согласно эксплуатационной документации, заменить блок СКЗИ на аналогичный активированный блок, имеющий свидетельство о поверке с не истекшими сроком действия.
Тахограф обеспечивает дискретности выдачи измеренных данных, приведенные в таблице 2.
Таблица 2 - Дискретности выдачи измеренных данных
|
Наименование источника информации |
Дискретность выдачи |
|
Файл блока СКЗИ |
координаты (широта и долгота): 0,00000001 градус координаты (высота): 1 м скорость: 1 км/ч время: 1 с |
|
Файл тахографа для выгрузки на внешние носители данных |
пройденный путь: 1 км скорость: 1 км/ч интервал времени: 1 мин время: 1 с |
|
Наименование источника информации |
Дискретность выдачи |
|
Чек контрольный |
пройденный путь: 1 км скорость: 1 км/ч интервал времени: 1 мин время: 1 мин координаты (широта и долгота): 0,0001 градус |
|
Дисплей |
координаты (широта и долгота): 0,0001 градус скорость: 1 км/ч время: 1 с пройденный путь: 0,001 км |
Тахографы обеспечивают информационный обмен с внешней ПЭВМ через USB-разъем с помощью USB-кабеля (не входит в комплект поставки).
Общий вид средства измерений представлен на рисунке 1.
Схемы пломбировки от несанкционированного доступа представлены на рисунках 2-4.
Рисунок 1 - Общий вид средства измерений

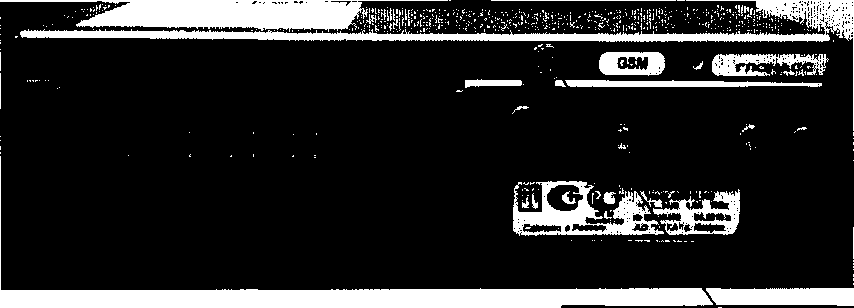

Место пломбировки от несанкционированного доступа
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечение
Тахографы работают под управлением специализированного программного обеспечения (ПО)КАСБИ DT-20M.
Уровень защиты программного обеспечения «Высокий» в соответствии с Р 50.2.077-2014.
Таблица 3 - Идентификационные данные программного обеспечения
|
Идентификационное данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
КАСБИ DT-20M |
|
Номер версии (идентификационный номер ПО) |
v02.01 и выше |
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Границы абсолютной погрешности (при доверительной вероятности 0,95) измерений интервала времени в диапазоне от 60 до 86400 с, с |
±4 |
|
Пределы абсолютной погрешности измерений скорости* в диапазоне от 20 до 180 км/ч по сигналам ГНСС при геометрическом факторе ухудшения точности PDOP < 3, км/ч |
±2 |
|
Границы абсолютной инструментальной погрешности (при доверительной вероятности 0,95) измерений скорости в диапазоне от 20 до 180 км/ч по импульсному сигналу датчика движения, км/ч |
±2 |
|
Границы абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГНСС при геометрическом факторе ухудшения точности PDOP < 3, м |
±3 |
|
Границы абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГНСС при геометрическом факторе ухудшения точности PDOP < 3, м |
±15 |
|
Границы относительной инструментальной погрешности (при доверительной вероятности 0,95) измерений пройденного пути в диапазоне от 1 до 9 999 999,9 км, % |
±1 |
|
Пределы абсолютной погрешности синхронизации внутренней шкалы времени с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГНСС ГЛОНАСС/GPS, с |
±2 |
|
Границы абсолютной погрешности (при доверительной вероятности 0,95) синхронизации шкалы времени внутреннего опорного генератора тахографа со шкалой времени блока СКЗИ при работе по сигналам ГНСС ГЛОНАСС/GPS, с |
±2 |
|
* плановая составляющая | |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания, В |
от 10,5 до 15 от 21,6 до 30 |
|
Габаритные размеры средства измерений, мм, не более |
|
Наименование характеристики |
Значение | |
|
- высота |
58 | |
|
- ширина |
187 | |
|
- длина |
200 | |
|
Масса, кг, не более |
1,2 | |
|
Условия эксплуатации: |
от -40 до +70 | |
|
- температура окружающей среды, °C | ||
|
- относительная влажность при 20 °C, %, не более |
80 | |
|
Средняя наработка на отказ, ч |
172000 | |
наносится на титульный лист руководства по эксплуатации типографским способом, на корпус тахографа в виде наклейки.
Комплектность средства измеренийТаблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Тахограф |
КАСБИ DT-20M |
1 шт. |
|
Антенна ГЛОНАСС/GPS |
1 шт. | |
|
Антенна GSM |
1 шт. | |
|
Кожух |
УЯИД.735214.086 |
1 шт. |
|
Крышка |
УЯИД.735214.103 |
1 шт. |
|
Винт |
DIN 7985 М3х8 |
1 шт. |
|
Винт |
DIN 7981 М2,9x9,5 |
2 шт. |
|
Мастика битумная №1 |
2 шт. | |
|
Скоба |
УЯИД.745223.003 |
1 шт. |
|
Чашка пломбировочная |
УЯИД.725242.001 |
1 шт. |
|
Термохимическая бумага, рулон |
2 шт. | |
|
Вилка |
УЯИД.741351.001 |
2 шт. |
|
Разъем |
АМР 0927365-01-3 |
1 шт. |
|
Разъем |
АМР 0927366-01-3 |
1 шт. |
|
Разъем |
АМР 0927368-01-3 |
1 шт. |
|
Контакты |
925590-1 |
10 шт. |
|
Разъем |
43025-0600 |
1 шт. |
|
Контакты |
43030-0001 |
6 шт. |
|
Руководство по монтажу и эксплуатации |
УЯИД.453619.002РЭ |
1 шт. |
|
Паспорт |
УЯИД.453619.002ПС |
1 шт. |
|
Формуляр СКЗИ |
1 шт. | |
|
Упаковка |
1 шт. | |
|
Методика поверки |
651-15-55МП |
1 шт. |
|
Примечание - в таблице указана полная комплектность тахографа. В зависимости от заказа комплектность может иметь отличия (отсутствие некоторых сервисных принадлежностей). | ||
осуществляется по документу 651-15-55 МП «Тахографы КАСБИ DT-20M. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 15.12.2015 г.
Основные средства поверки:
-
- генератор сигналов произвольной формы 33522В (регистрационный № 53565-13);
-
- частотомер универсальный CNT-91R (регистрационный № 41567-09);
-
- источник первичного точного времени УКУС-ПИ 02ДМ (регистрационный № 60738-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма или делается запись в паспорте (формуляре), заверенная подписью поверителя и знаком поверки.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к тахографам КАСБИ DT-20MГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
ТУ 4573-002-07508598-2013 Тахографы КАСБИ DT-20M. Технические условия
ИзготовительАкционерное общество «Калужский завод телеграфной аппаратуры» (АО «КЗТА»)
ИНН 4027106731
Адрес: 248002 г. Калуга, ул. Салтыкова-Щедрина, 141
Телефон: (4842) 562-332, (4842) 717-800
Факс: (4842) 73-17-13
E-mail: info@kzta.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Телефон: (495) 526-63-00
Факс: (495) 526-63-00
E-mail: office@vniiftri.ru
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
