О переоформлении свидетельства об утверждении типа средства измерений № 47061 «Весы электронные LP, CL, АР, PR» и внесении изменений в описание типа

Во исполнение приказа Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений» (далее — Административный регламент), зарегистрированного в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940, в связи с обращением Московского Представительства фирмы КАС Корпорейшн ЛТД. от 17января 2017 г. б/нприказываю:

• 1. Внести изменения в описание типа на весы электронные LP, CL, АР, PR, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 50313-12, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Переоформить свидетельство об утверждении типа № 47061 «Весы электронные LP, CL, АР, PR», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 50313-12, в связи с внесением изменений в методику поверки.

• 3. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 4. Контроль за исполнением ыагтляттуч^ приказа, оставляю за собой.

  Заместитель Руководителя Федерального агентства

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому руийРЯЯвСОД* ________________________метрологии.

^С.С.Голубев Сертификат: 6ЮА1Е000300Е901С1ЕШ|7   * - * ⁴

% 1

2^ О Я IOA-НЭ

Кому выдан: Голубев Сергей Сергеевой Действителен: с 17.11.2016 до 17.11.2011

*------------------------

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «26» января 2017 г. №135

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЯ

Весы электронные LP, CL, АР, PR

Весы электронные LP, CL, АР, PR (далее весы) предназначены для определения массы груза и расчета стоимости по измеренной массе и цене за единицу продукции.

Конструктивно весы состоят из грузоприемного устройства (ГПУ), которое состоит из грузопередающего устройства и весоизмерительного устройства с весоизмерительным датчиком. Управление работой весов осуществляется с помощью клавиатуры, расположенной на корпусе весов, а показания отображаются на дисплее.

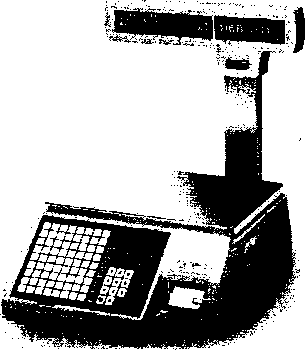

Общий вид весов представлен на рисунке 1.

Весы АР                               Весы PR

Рисунок 1 - Общий вид весов

Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

• - устройство автоматической и полуавтоматической установки нуля (Т.2.7.2.3 и Т.2.7.2.2);

• - устройство выборки массы тары (устройство взвешивания тары) (Т.2.7.4.2). Весы снабжены следующими функциями:

• - расчет стоимости;

• - суммирование стоимости покупок;

• - печать этикеток (весы LP и CL).

Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Аналоговый электрический сигнал датчика преобразуется в цифровой код встроенным устройством обработки аналоговых данных (АЦП). Результаты взвешивания отображаются на дисплее весов. С помощью клавиатуры вводится цена 1 кг (или 100 г для моделей CL) товара (или вызывается из памяти), процессором вычисляется его стоимость и также высвечивается на дисплее.

Весы могут быть оснащены интерфейсом RS 232 для связи с периферийными устройствами (например, персональный компьютер, принтер и т.п.).

Для весов LP и CL предусмотрено исполнение с внешним грузоприемным устройством (LP-Х и CL-X).

Обозначение модификаций весов LP имеет вид LP-X1X2X3X4X5X6X7, где: Xi - обозначение максимальной нагрузки (Мах), в килограммах; Х2 - X (если присутствует) - внешнее грузоприемное устройство.

Хз - R (если присутствует) - показывающее устройство расположено на стойке; Х4 - II (если присутствует) - показывающее устройство расположено на стойке, отличающееся формой дисплея от модификации R;

Х5 - RS232C (если присутствует) - модуль, реализующий последовательный интерфейсный протокол RS232C;

Хб -1.6 - номер версии программного обеспечения весов;

Х7 - TCP/IP (если присутствует) - модуль, реализующий интерфейсный сетевой протокол ТСРЛР.

Обозначение модификаций весов CL имеет вид СЬХгХгХзХдХз ХеХ7, где: Xi - 5000 (если присутствует) - базовая модификация весов;

• - 5000J (если присутствует) - упрощенная модификация весов CL5000 без дополнительного графического дисплея с ограниченным набором функций;

• - 7000 (если присутствует) - модификация весов с сенсорным дисплеем;

• - 3000 (если присутствует) - упрощенная модификация весов CL5000 с одним ЖК-дисплеем;

• - 3000J (если присутствует) - упрощенная модификация весов CL5000 с одним алфавитночисловым ЖК-дисплеем с уменьшенным набором функций.

Хг - обозначение максимальной нагрузки (Мах), в килограммах;

Х3 -1 (если присутствует) - модификация весов CL5000J с двумя ЖК-дисплеями: основным и дополнительным алфавитно-числовым для индикации названия вызванного товара;

Х4 - Р, R (если присутствует) - дисплей расположен на стойке;

• - В (если присутствует) - дисплей расположен на корпусе весов;

• - Н (если присутствует) - грузоприемное устройство выполнено в виде подвесной платформы, которая через кронштейн передает усилие, создаваемое взвешиваемым грузом, на весоизмерительный датчик, а дисплей расположен на корпусе весов;

• - S (если присутствует) - весы самообслуживания (дополнительная клавиатура для быстрого вызова товаров на стойке весов);

• - D (если присутствует) - клавиатура и дисплей расположены на стойке;

Х$ - X (если присутствует) - внешнее грузоприемное устройство;

Хб - TCP/IP (если присутствует) - модуль реализующий интерфейсный сетевой протокол TCP/IP;

• - WiFi (если присутствует) - модуль, реализующий интерфейсный сетевой протокол TCP/IP по радиоканалу;

Х7 - Memory (если присутствует) - дополнительная плата памяти.

Обозначение модификаций весов АР имеет вид АР-Х1Х2 Х3 Х4, где:

X]- обозначение максимальной нагрузки (Мах), в килограммах;

Х2 - М (если присутствует) - клавиатура с 7 клавишами быстрого вызова товаров из памяти;

• - ЕХ (если присутствует) - клавиатура с 28 клавишами быстрого вызова товаров из памяти;

Хз - ВТ (если присутствует) - грузоприемная платформа увеличенных размеров (440x275 мм).

Модификация выпускаемых весов обозначается как: CL5000-06H (пример) где,         CL - тип весов;

5000 - базовая модель весов;

06 - обозначение максимальной нагрузки в кг;

Н - грузоприемное устройство выполнено в виде подвесной платформы, а дисплей расположен на корпусе весов.

Обозначение модификаций весов PR имеет вид PR-X1X2X3

где:

Xi - обозначение максимальной нагрузки (Мах), в килограммах;

Хг - В (если присутствует) - дисплей расположен на корпусе весов;

• - Р (если присутствует) - дисплей расположен на стойке;

Хз - (LCD) (если присутствует) - модификация весов с жидкокристаллическим дисплеем. Отсутствие данного обозначения означает светодиодный дисплей.

Весы выпускаются в различных модификациях, отличающихся максимальной (Мах) и минимальной (Min) нагрузками, действительной ценой деления (d) и поверочным делением (е), а также массой и габаритными размерами.

Рисунок 2 - Место пломбировки весов

Программное обеспечение (далее - ПО) весов является встроенным и метрологически значимым.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая находится на задней поверхности терминала. Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО также не может быть модифицировано без нарушения защитной пломбы. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее весов при их включении.

Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».

Таблица 1

Метрологические и технические характеристики

Таблица 2

Таблица 3

Таблица 4

CL7000-30D

Таблица 5 - Метрологические характеристики внешнего ГПУ весов LP и CL

Параметры электрического питания:

напряжение, В..........................................................................220^+10%.]5%

частота, Гц.............................................................................50+1

Диапазон температур,°C..........................................................от минус 10 до плюс 40

Знак утверждения типа наносится на титульный лист руководства по эксплуатации и маркировочную табличку, расположенную на корпусе весов.

• 1. Весы................................................................................................................................1 шт.

• 2. Руководство по эксплуатации......................................................................................1 шт.

осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011, «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Идентификационные данные и способ идентификации программного обеспечения представлены в руководстве по эксплуатации в разделе 1.7 для весов CL, в разделе 1.9 для весов LP, в разделе 3 для весов АР и в разделе 4.4 для весов PR.

Основные средства поверки: гири класса Mi по ГОСТ OIML R 111-1-2009.

Знак поверки наносится на свидетельство о поверке средств измерений, так как условия эксплуатации весов не обеспечивают его сохранность в течение всего интервала между поверками при нанесении на весы.

Измерение массы на весах проводится согласно разделу «Основные операции» документа:

• 1. «Весы электронные торговые LP. Руководство по эксплуатации».

• 2. «Весы электронные торговые CL. Руководство по эксплуатации».

• 3. «Весы электронные торговые АР. Руководство по эксплуатации».

• 4. «Весы электронные торговые PR. Руководство по эксплуатации».

• 1.  ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»

• 2. ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».

• 3. Техническая документация фирмы «CAS Corporation», Южная Корея.

Фирма «CAS Corporation», Республика Корея

#440-1 SUNGNAE-DONG GANGDONG-GU SEOUL, Республика Корея

99# Changjiang Road, Jiashan County, Zhejiang Province, Китай

МОСКОВСКОЕ ПРЕДСТАВИТЕЛЬСТВО ФИРМЫ КАС КОРПОРЕЙШН ЛТД.

Юридический адрес: 125080, г. Москва, Волоколамское шоссе, д. 1, стр. 1, офис 506-2.

Почтовый адрес: 125080, г. Москва, Волоколамское шоссе, д. 1, стр. 1, офис 506-2.

ИНН 9909006133

Тел/факс.: +7 (495) 784-77-04

E-mail: casrussia@cas.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

119361, г. Москва, ул. Озерная, д. 46.

Тел.: (495) 437 5577, факс; (495) 437 5666.

E-mail: Office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
