ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи давления измерительные СДВ
Назначение средства измеренийПреобразователи давления измерительные СДВ (далее - преобразователи, СДВ) предназначены для непрерывного измерения и преобразования давления абсолютного, избыточного, разрежения, давления-разрежения, разности давлений и гидростатического давления нейтральных и агрессивных, газообразных и жидких сред в унифицированный выходной сигнал: токовый и напряжения постоянного тока, цифровой сигнал на базе интерфейсов RS-485, RS-232, CAN, 1WIRE.
Описание средства измеренийПринцип действия преобразователей основан на преобразовании давления измеряемой среды, воздействующей на мембрану чувствительного элемента, в электрический сигнал, пропорциональный механической деформации мембраны.
Конструктивно преобразователь представляет собой корпус с измерительным блоком и электронным блоком обработки сигнала.
Преобразователи выпускаются следующих исполнений:
в зависимости от области применения:
-
- общепромышленное,
-
- исполнение для судовых и корабельных систем - "М",
-
- коррозионностойкое - "К",
-
- высокотемпературное - "ВТ",
-
- взрывозащищенное - "Ex ",
-
- исполнение с встроенным блоком грозозащиты («грозозащищенное», невзрывозащищенное исполнение) - "Г";
в зависимости от конструкции:
-
- по присоединительным размерам монтажной части для соединения с внешней линией и заземлением;
-
- по типу электрического соединителя для подключения с внешней линией связи;
в зависимости от диапазонов измерений:
-
- однопредельные, настраиваемые на фиксированный диапазон измерения,
-
- многопредельные.
Для визуализации результатов измерений и параметров настройки СДВ могут быть укомплектованы индикаторными устройствами.
Преобразователи являются изделиями однофункциональными, одноканальными, восстанавливаемыми и ремонтируемыми в условиях предприятия-изготовителя.
По устойчивости к механическим воздействиям преобразователи являются виброустой-чивыми и соответствуют в зависимости от исполнения классификационной группам V2, G2 по ГОСТ Р 52931.
Степень защиты от проникновения внутрь пыли и воды соответствует в зависимости от исполнения IP30, IP54, IP55, IP56, IP65, IP66, IP67 или IP68 по ГОСТ 14254-96.

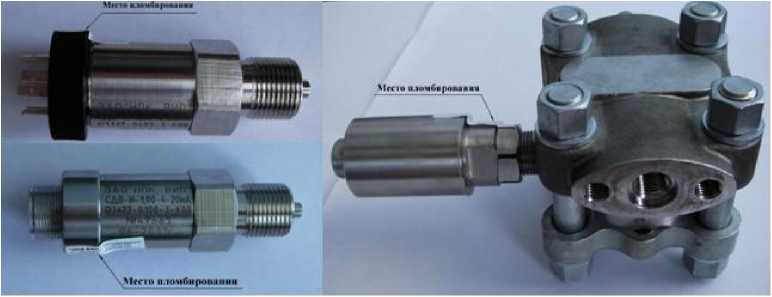

Фотография общего вида преобразователя представлена на рисунке 1.
Рисунок 1 - Фото общего вида с указанием места пломбирования
Идентификационные данные программного обеспечения, используемого в составе преобразователей, указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
pd mbus |
pd mbus.hex |
Версия 2.0 |
0xE602 |
CRC16 |
|
pd 232 |
pd 232.hex |
Версия v1 |
0xA183 |
CRC16 |
|
pd CAN |
pd CAN.hex |
Версия v1 |
0х8312 |
CRC16 |
|
pd 1Wire |
pd 1Wire.hex |
Версия v1 |
0x7C49 |
CRC16 |
Защита программного обеспечения преобразователей от непреднамеренных и преднамеренных изменений соответствует уровню ”А” по МИ 3286-2010.
Метрологические и технические характеристики
|
Верхние пределы измерений (ВПИ) по ГОСТ 22520: для преобразователей избыточного давления |
от 0,40 кПа до 100 МПа |
|
для преобразователей абсолютного давления |
от 2,5 кПа до 16 МПа |
|
для преобразователей разности давления |
от 0,25 кПа до 1,6 МПа |
|
для преобразователей гидростатического давления, кПа |
30; 60; 100; 250 |
|
для преобразователей давления-разряжения: - с одинаковыми по абсолютному значению ВПИ избыточного давления и разряжения, кПа; |
от 0,315 до 50 |
|
- с различающимися по абсолютному значению ВПИ избыточного давления и разряжения: по избыточному давлению по разряжению |
от 60 кПа до 2,4 МПа 100 кПа |
|
Пределы допускаемой основной приведенной погрешности (уо), в % от диапазона измерения (ДИ): для аналогового выходного сигнала для цифрового выходного сигнала: -для СДВ с ВПИ до 2 МПа -для СДВ с ВПИ до 7 МПа -для СДВ с ВПИ до 100 МПа |
± 0,15; ± 0,25; ± 0,50; ± 1,00; ± 1,50 ± 0,06 ± 0,10; ± 0,15 ± 0,25; ± 0,50; ± 1,00 |
|
Предел допускаемой вариации выходного сигнала, в % от ДИ: |
0,5 | уо | для преобразователей со значением | уо | > 0,1 %; 0,75 | уо | для преобразователей со значением | уо |< 0,1 % |
|
Пульсация выходного сигнала преобразователей с аналоговым выходным сигналом, % от ДИ, не более |
0,25 |
|
Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха на каждые 10 °С, % от ДИ: для СДВ с пределом допускаемой основной приведенной погрешности (уо), % от ДИ:
± 0,15 ± 0,25 ± 0,50 ± 1,00 ± 1,50
± 0,06 ± 0,10 ± 0,15; ± 0,25 ± 0,50; ± 1,00 |
± 0,10 ± 0,10; ± 0,15; ± 0,25 ± 0,10; ±0,15; ± 0,25 ± 0,15; ± 0,25; ± 0,45 ± 0,15; ± 0,25; ± 0,45 ± 0,05 ± 0,10 ± 0,10; ± 0,15 ± 0,10; ± 0,15; ± 0,25 |
|
Выходной сигнал:
ниспадающий, В |
RS232, RS485, 1WIRE, CAN 4-20 (20-4); 0-5 (5-0); 0-20 (20-0) 0,4-2,0; 0,4-4,0; 0-1 (1-0); 0-5 (5-0); 0-10 (10-0); 0,5-5,5 (5,5-0,5) от Uo (0-9,9) до Um (0,1-10,0); от Um (0,1-10,0) до Uo (0-9,9) |
|
Пределы допускаемой дополнительной погрешности преобразователей разности давления при двухстороннем нагружении рабочим избыточным давлением, % от ДИ: для СДВ с ВПИ до 1,6 кПа включ. для СДВ с ВПИ от 1,6 до 10 кПа включ. для СДВ с ВПИ свыше 10 кПа включ. |
± 0,2 ± 0,1 ± 0,025 |
|
Напряжение питания постоянного тока, В - для СДВ с цифровым выходным сигналом |
3 - 60 |
|
- для СДВ с аналоговым выходным сигналом |
3 - 36 |
|
Потребляемая мощность, В^А, не более - для СДВ с цифровым выходным сигналом |
0,80 |
|
- для СДВ с аналоговым выходным сигналом |
1,20 |
|
Масса (в зависимости от исполнения), кг |
от 0,1 до 10 |
|
Габаритные размеры, мм: - для преобразователей избыточного давления, давления-разряжения, гидростатического давления: диаметр, не более |
30; 35; 40 |
|
длина, не более |
105; 120; 130 |
|
- для преобразователей абсолютного давления, избыточного давления с ВПИ до 250 кПа, разности давления: высота, не более |
165; 180; 235 |
|
ширина, не более |
70; 110; 116 |
|
длина, не более |
60; 135; 190 |
|
Условия эксплуатации: - температура окружающего воздуха, °С: УХЛ 4.2 |
от плюс 15 до плюс 35 |
|
УХЛ 3.1 |
от минус 10 до плюс 50 |
|
У2 |
от минус 20 до плюс 80 от минус 40 до плюс 80 от минус 50 до плюс 50 от минус 50 до плюс 80 от минус 60 до плюс 100 от минус 60 до плюс 125 от минус 1 до плюс 40 |
|
Т3 |
от минус 50 до плюс 50 от минус 50 до плюс 80 от минус 25 до плюс 70 |
|
- относительная влажность, %, не более: для исполнения "М" |
100 при температуре 50 0С |
|
для климатических исполнений по ГОСТ Р 52931 С4 |
98 при температуре 40 оС |
|
С1 |
100 при температуре 30 оС |
|
Средняя наработка до отказа, ч, не более - для преобразователей с пределом допускаемой основной погрешности + 0,06 % от ДИ |
37 000 |
|
- для преобразователей с аналоговым выходным сигналом |
157 000 |
|
- для преобразователей с цифровым выходным сигналом |
182 000 |
|
Средний срок службы, лет, не менее |
14 |
Наносится на титульный лист этикетки типографским способом.
Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Преобразователь давления измерительный (обозначение в соответствии с исполнением) |
АГБР.406239.001 |
1 |
Исполнение в соответствии с заказом |
|
Этикетка |
АГБР.406239.001 ЭТ |
1 | |
|
Методика поверки |
МП 16-221-2009 |
Один экз. на партию из 100 шт. или по заказу в один адрес | |
|
Руководство по эксплуатации |
АГБР.406239.001 РЭ | ||
|
Разрешение на применение Федеральной службы по экологическому, технологическому и атомному надзору (копия) |
1 |
Для СДВ-Ех | |
|
Сертификат соответствия (копия) |
1 | ||
|
ПО для настройки |
MONSDV2.exe |
По заказу для преобразователей с выходным сигналом формата RS485 | |
|
Примечания.
| |||
Сведения о методиках (методах) измерений
Методика измерений входит в состав руководства по эксплуатации АБГР.406239.001 РЭ «Преобразователи давления измерительные СДВ».
Нормативные документы, устанавливающие требования к преобразователям давления измерительным СДВ:-
1 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
-
2 ГОСТ 8.017-79 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа
-
3 ГОСТ 8.107-81 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне V10-8 - 1 •IO3 Па
-
4 ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4404 Па
-
5 ГОСТ 8.223-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений абсолютного давления в диапазоне 2,7 • 102 - 40004О2 Па
-
6 ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия
