МИНИСТКРСТЮ ПРОМЬППЛКНЯОСТИ ИТОРГОВЛИ

РОССИЙСКОЙ МдаРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Роестшшрт)

30 сентября 2016 г.                                                              1430

--------------_ №________

Москва

О внесении изменений в описание типа и продлении свидетельства об утверждении типа средства измерений № 25202 «Газоанализаторы углеводородных газов стационарные инфракрасные PIR 9400»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970, (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент), в связи с обращением фирмы «Detector Electronics Corporation» от 18 августа 2016 г. б/н приказываю:

• 1.  Внести изменения в описание типа на газоанализаторы углеводородных газов стационарные инфракрасные PIR 9400, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 32635-06, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Продлить срок действия свидетельства об утверждении типа средств измерений № 25202 «Газоанализаторы углеводородных газов стационарные инфракрасные PIR 9400» на последующие 5 лет.

• 3. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

С.С.Голубев

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «30» сентября 2016 г. № 1430

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы углеводородных газов стационарные инфракрасные PIR9400

Газоанализаторы углеводородных газов стационарные инфракрасные PIR9400 (далее -газоанализаторы) предназначены для автоматического непрерывного измерения довзрывоопасных концентраций углеводородных газов и паров во взрывоопасных зонах.

Газоанализаторы углеводородных газов стационарные инфракрасные PIR9400 представляют собой стационарные автоматические одноканальные приборы непрерывного действия. Их устройство основано на использовании метода недисперсионной инфракрасной (ИК) фотометрии. Газоанализаторы являются абсорбционными однолучевыми устройствами и используют в своей конструкции два ИК-детектора, которые измеряют интенсивность излучения от источника ИК-излучения (светодиода) на двух различных длинах волн. Перед детекторами установлены оптические фильтры. Один из детекторов настроен на длину волны, соответствующую полосе поглощения присутствующего в воздухе углеводородного газа, другой - вне ее. Содержание углеводородного газа пропорционально соотношению интенсивностей сигналов, измеряемых на выходе ИК-детекторов. Затем эта величина преобразуется в токовый выходной сигнал 4-20 мА и передается на измерительную систему или газовый контроллер, работающий совместно с ним. Газоанализатор может использоваться как автономное устройство, а также в составе с контроллерами производства Det-Tronics: FlexVu® UD10, Infiniti® U9500, R8471 или как элемент системы контроля загазованности EQP.

Газоанализаторы используют метод диффузионного отбора проб и калибруются на заводе-изготовителе для работы в диапазоне от 0 до 100 % НКПР по метану. Однако конфигурация прибора может быть по желанию заказчика изменена. Установление газоанализатора для измерения других углеводородных газов осуществляется с помощью переключателя, расположенного на плате электронного модуля, и последующей калибровки на один из пяти стандартных газов: метан, этан, пропан/бутан, этилен и пропилен.

Контроллеры имеют цифровые дисплеи, позволяющие считывать значения измеренной концентрации газа и устанавливаемые оператором выходные сигналы нижнего и верхнего уровня тревоги; производить калибровку; осуществлять диагностику возможных неисправностей. Газоанализаторы поставляются в двух исполнениях: в алюминиевом корпусе и корпусе из нержавеющей стали.

Газоанализаторы имеют взрывозащищенное исполнение. Маркировка взрывозащиты -lExdIIBT6/H2X, lExdIIBT5/H2X, lExdIIBT4/H2X. Степень защиты оболочки по ГОСТ 14254 -IP 66.

Внешний вид газоанализаторов с указанием мест нанесения знака утверждения типа и пломбирования приведен на рисунках 1-2.

Место пломбирования от несанкционированного доступа

Рисунок 1 - Газоанализаторы углеводородных газов стационарные инфракрасные PIR9400 в алюминиевом корпусе

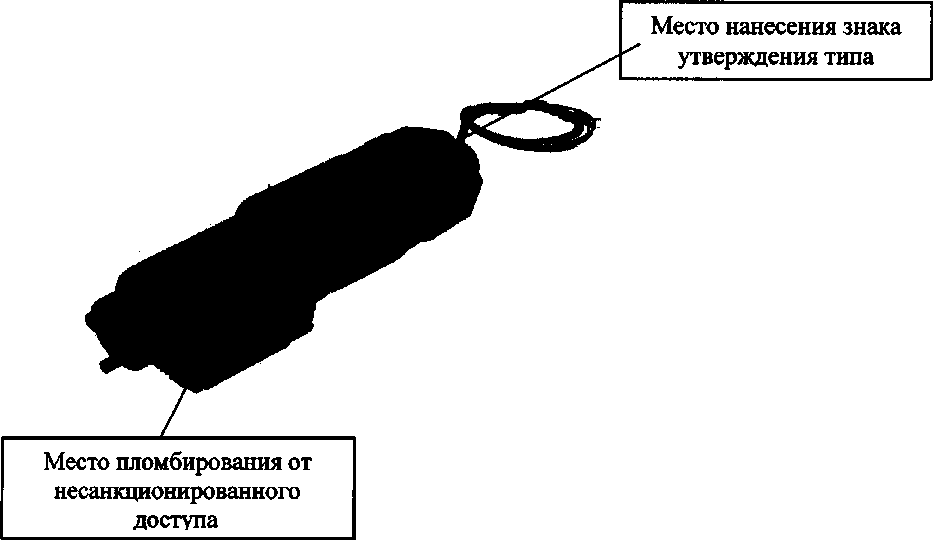

Рисунок 2 - Газоанализаторы углеводородных газов стационарные инфракрасные PIR9400 в корпусе из нержавеющей стали и полифталамидном экране

Газоанализаторы имеют собственное встроенное программное обеспечение. Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Уровень защиты программного обеспечения газоанализаторов от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики газоанализаторов приведены в таблице

2.

Таблица 2

наносится типографским способом на титульный лист руководства по эксплуатации и на боковую поверхность газоанализатора в виде наклейки.

Комплектность средства измерений

Комплектность газоанализатора приведена в таблице 3. Таблица 3

осуществляется по документу «Газоанализаторы углеводородных газов стационарные инфракрасные PIR9400. Методика поверки МП 2006-2», утвержденная ГЦИ СИ ФГУП «СКБ ВНИИФТРИ» 30.06.2006 г.

Основные средства поверки:

• - государственные стандартные образцы - газовые смеси состава CH4/N2 в баллонах под давлением ГСО № 10530-2014;

• - азот газообразный осч, сорт 1, в баллоне под давлением по ГОСТ 9293-74.

«Газоанализатор углеводородных газов стационарный инфракрасный PIR9400». Руководство по эксплуатации 95-3440, стр. 14-37.

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

ГОСТ Р.52350.29.1-2010 Взрывоопасные среды. Часть 29-1 Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.

ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны.

ГОСТ Р52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».

ГОСТ 8.578-2014 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».

Фирма «Detector Electronics Corporation», США.

Адрес: 6901 West 110^th St., Minneapolis, MN 55438 USA.

• - телефон/факс 1-952-946-6491/1-952-829-8750

• - E-mail: det-tronics@det-tronics.com.

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП ВНИИФТРИ»). Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.

Юридический адрес: 141570, Московская область, Солнечногорский район, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11.

Почтовый адрес: 141570, Московская область, Солнечногорский район, п/о Менделеево.

Телефон: +7 (495) 526-63-00, Факс: +7(495) 526-63-00

E-mail: office@vniiftri.ru
