УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» августа 2021 г. № 1594

Лист № 1 Регистрационный № 16404-14 Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы телемеханические контроля бодрствования машиниста ТСКБМ

Системы телемеханические контроля бодрствования машиниста ТСКБМ предназначены для измерений длительности временных интервалов между импульсами кожно-гальванической реакции (далее - КГР) машиниста и сравнения результата измерений с номинальным значением длительности временного интервала между импульсами КГР.

Принцип действия систем телемеханических контроля бодрствования машиниста ТСКБМ основан на зависимости длительности временных интервалов между импульсами кожногальванической реакции (КГР) машиниста от его функционального состояния.

С помощью автономного датчика, располагаемого на запястье машиниста и имеющего два электрода, находящихся в электрическом контакте с кожей руки, определяется изменение электрического сопротивления кожи, а информация об этом изменении в закодированном виде по радиоканалу передается с помощью приемника в контроллер. В случае обнаружения того, что длительность временного интервала между импульсами КГР превышают установленную величину (номинальное значение длительности временного интервала между импульсами КГР), система телемеханическая контроля бодрствования машиниста ТСКБМ вырабатывает сигнал, подающийся также на другие системы управления подвижным составом, с требованием нажатия рукоятки бдительности специальной (РБС), для контроля работоспособности машиниста.

Исполнение систем телемеханических контроля бодрствования машиниста ТСКБМ, поставляемых потребителю, определяется типом подвижного состава (локомотивы, в том числе и маневровые, мотор-вагонный подвижной состав МВПС, специальный самоходный подвижной состав ССПС) и типом пульта машиниста, на который устанавливается.

Конструктивно системы телемеханические контроля бодрствования машиниста ТСКБМ состоят из следующих основных частей, выпускаемых в различных цветовых исполнениях:

• - ТСКБМ-Н - носимая часть системы;

• - ТСКБМ-П (ТСКБМ-nCAN) - приемник;

• - ТСКБМ-К - контроллер, блок или ячейка (в зависимости от конструктивного исполнения);

• - ТСКБМ-КП, блок, совмещающий функции контроллера и приёмника.

Носимая часть ТСКБМ-Н (автономный датчик) контактирует с кожей руки машиниста и осуществляет первичное преобразование изменений электрического сопротивления кожи в код, передаваемый по радиоканалу в приёмник или ТСКБМ-КП.

Приемник ТСКБМ-П (ТСКБМ-nCAN) осуществляет помехоустойчивый приём данных от ТСКБМ-Н, передает перекодированные данные по проводной линии в контроллер ТСКБМ-К, расположенный в кабине локомотива.

Лист № 2 Всего листов 10 Контроллер ТСКБМ-К из данных, несущих информацию об изменениях электрического сопротивления кожи, выделяет импульсы КГР, анализируя форму поступающего сигнала с помощью помехоустойчивого алгоритма. Контроль состояния машиниста производится по интервалам между импульсами КГР. ТСКБМ-К является однобитным аналого-цифровым преобразователем с ценой деления 60 секунд. Контроллер ТСКБМ-К в измерительном канале системы телемеханической контроля бодрствования машиниста ТСКБМ выступает в качестве измерительного преобразователя, преобразуя измеряемую величину - интервал между импульсами КГР в код, а также проводя машинную обработку результатов. Генерируемый код используется для запроса на подтверждение работоспособности машиниста.

Блок ТСКБМ-КП осуществляет помехоустойчивый приём данных от ТСКБМ-Н с последующей обработкой полученных данных по алгоритму работы контроллера ТСКБМ-К.

К неосновным частям систем телемеханических контроля бодрствования машиниста ТСКБМ относятся блок ТСКБМ-А, осуществляющий преобразование коммуникационных интерфейсов, и индикаторные блоки ТСКБМ-ИМН, ТСКБМ-ИД и ТСКБМ-И.

Нанесение знака поверки не предусмотрено.

Общий вид блоков системы телемеханической контроля бодрствования машиниста ТСКБМ и места пломбировки от несанкционированного доступа представлены на рисунках 1 - 10.

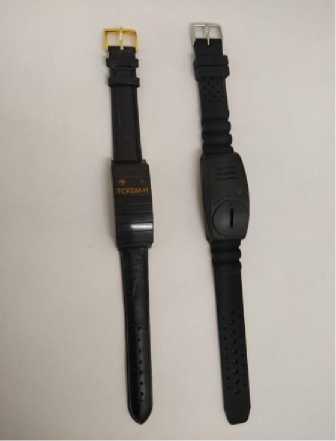

Рисунок 1 - Носимая часть ТСКБМ-Н

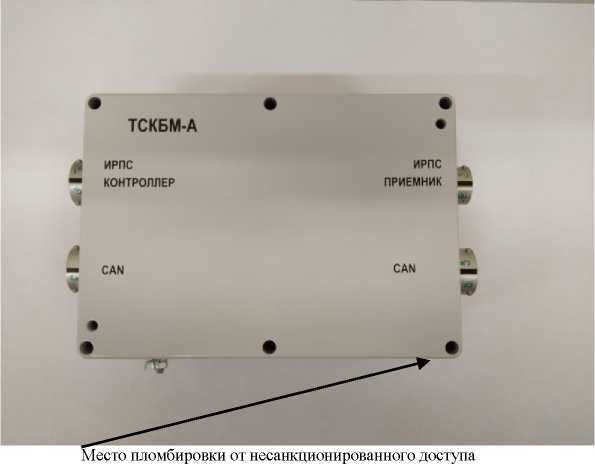

Рисунок 2 - Блок ТСКБМ-А

Место пломбировки от несанкционированного доступа

Рисунок 3 - Блок ТСКБМ-И

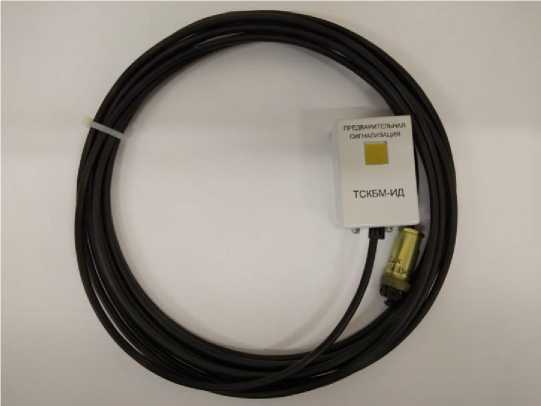

Рисунок 4 - Блок ТСКБМ-ИД

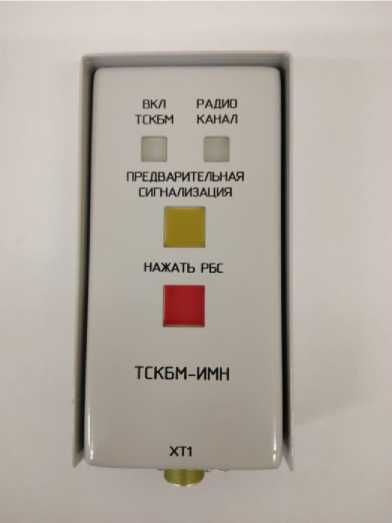

Рисунок 5 - Блок ТСКБМ-ИМН

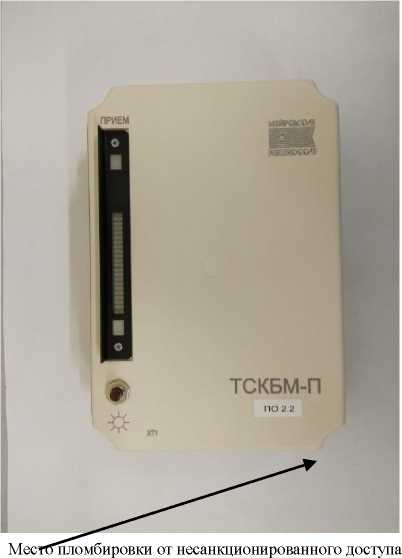

Рисунок 6 - Прибор ТСКБМ-П

Место пломбировки от несанкционированного доступа

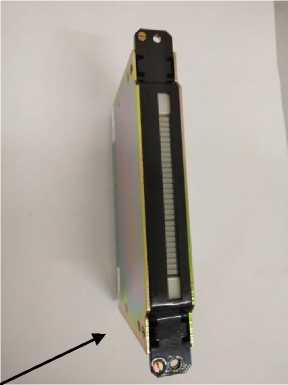

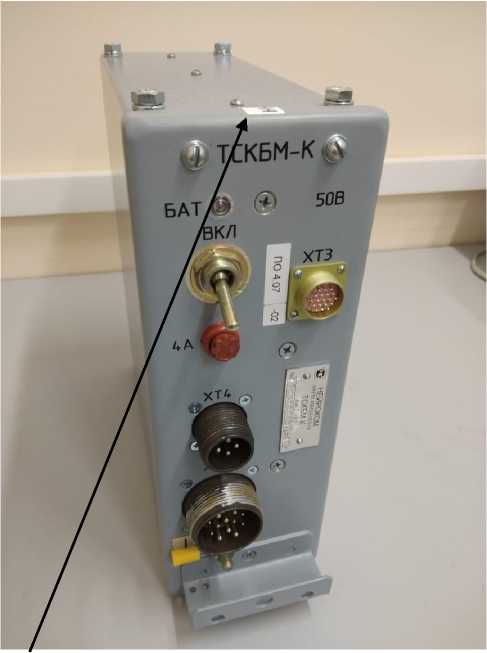

Рисунок 7 - Блок ТСКБМ-К

ПРИЕМ

ТСКБМ-КП

Место пломбировки от несанкционированного доступа

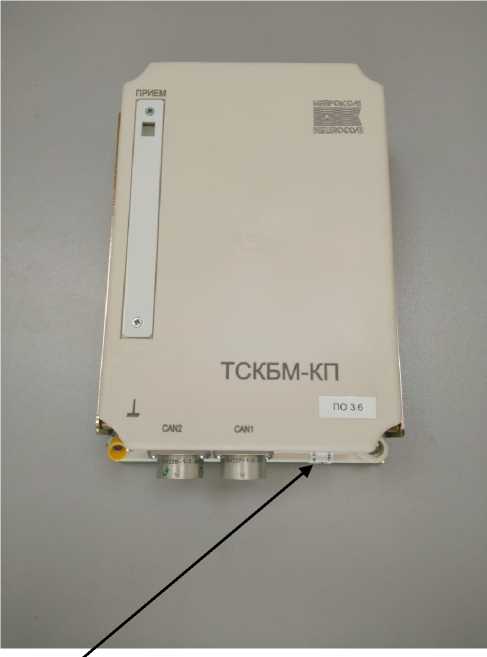

Рисунок 8 - Блок ТСКБМ-КП

Место пломбировки от несанкционированного доступа

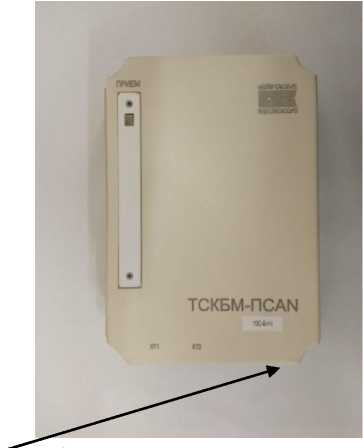

Рисунок 9 - Прибор ТСКБМ-nCAN

Место пломбировки от несанкционированного доступа

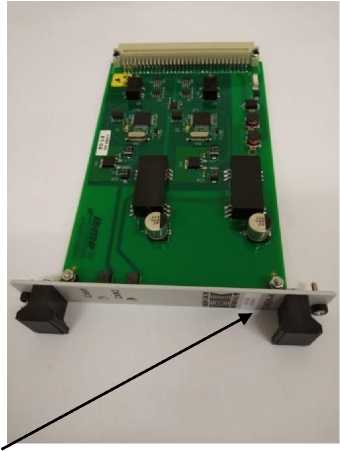

Рисунок 10 - Ячейка ТСКБМ-К

Системы телемеханические контроля бодрствования машиниста ТСКБМ имеют автономное программное обеспечение, которое используется для приема и обработки информации от приемника, а также для осуществления измерительных функций.

Идентификационные данные метрологически значимой части программного обеспечения (ПО) приведены в таблицах 1-4.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Конструкция системы телемеханической контроля бодрствования машиниста ТСКБМ исключает возможность несанкционированного влияния на ПО систем ТСКБМ и измерительную информацию.

Таблица 1 - Идентификационные данные метрологически значимой части ПО для исполнения блокад

Таблица 2 - Идентификационные данные метрологически значимой части ПО для исполнения блока ТСКБМ-К НКРМ.466539.003-04

Таблица 3 - Идентификационные данные метрологически значимой части ПО для исполнения ячейки ТСКБМ-К НКРМ.466539.009-01

Таблица 4 - Идентификационные данные метрологически значимой части ПО для исполнения блокад

Метрологические и технические характеристики

Таблица 5 - Метрологические характеристики

Таблица 6 - Основные технические характеристики

Таблица 6 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации и паспорта блока или ячейки ТСКБМ-К или блока ТСКБМ-КП типографским способом.

Лист № 7 Всего листов 11 Комплектность средства измерений

Таблица 7 - Комплектность средств измерений

Продолжение таблицы 7

Продолжение таблицы 7

Продолжение таблицы 7

приведены в Руководстве по эксплуатации НКРМ.424313.003 РЭ «Система ТСКБМ. Книга 1», Приложение А, Приложение Б; в Руководстве по эксплуатации НКРМ.424313.003 РЭ1 «Система ТСКБМ, исполнение ССПС. Книга 2», Приложение А; в Руководстве по эксплуатации НКРМ.424313.003 РЭ2 «Система ТСКБМ, исполнение 35М. Книга 3», Приложение А.

Государственная поверочная схема для средств измерений времени и частоты, утвержденная Министерством промышленности и торговли Российской Федерации Федеральным агентством по техническому регулированию и метрологии (Приказ от 31 июля 2018 г. № 1621).

Технические условия НКРМ 424313.003 ТУ «Система телемеханическая контроля бодрствования машиниста ТСКБМ».
