УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» июля 2021 г. № 1480

Лист № 1

Регистрационный № 79277-20 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Фурье - спектрометры инфракрасные модели Nicolet Summit

Фурье - спектрометры инфракрасные модели Nicolet Summit (далее - спектрометры) предназначены для измерений оптических спектров пропускания органических и неорганических веществ по шкале волновых чисел в инфракрасном диапазоне.

Принцип действия спектрометров основан на определении разности хода между интерферирующими лучами при перемещении зеркал в двухлучевом интерферометре. Контроль положения и скорости движения зеркал интерферометра осуществляется с использованием встроенного вспомогательного твердотельного лазера с контролем температуры.

Регистрируемый световой поток на выходе интерферометра (интерферограмма) представляет собой Фурье-образ регистрируемого оптического спектра. Сам спектр (в шкале волновых чисел) получается после выполнения специальных математических расчетов над интерферограммой (обратное преобразование Фурье). Для устранения артефактов преобразования автоматически применяются процедура аподизации и фазовой коррекции. Все функции по регистрации интерферограммы, преобразованию Фурье, управлению спектрометром и математической обработке спектров выполняются русскоязычной программой «OMNIC Paradigm».

Конструктивно спектрометры выполнены в виде автоматизированного настольного прибора. Монитор с сенсорным экраном поставляется по требованию заказчика. Спектрометры могут взаимодействовать с персональным компьютером (ПК) с операционной системой Window 10 или выше при помощи кабеля USB. Программное обеспечение «OMNIC Paradigm» для ПК входит в комплект поставки (внешний компьютер поставляется отдельно по требованию заказчика).

Спектрометры состоят из оптического блока, включающего регенерируемый осушитель внутреннего объема прибора, цветной индикатор влажности и систему программного контроля влажности, а также встроенную систему самодиагностики и информирования о техническом состоянии прибора через управляющую программу и с помощью индикаторов на корпусе. В состав спектрометров входит приставка «iD1 Transmission», позволяющая измерять оптические спектры пропускания.

Спектрометры имеют возможность подключения внешних приставок, предоставляемых по требованию заказчика, которые позволяют измерять спектры нарушенного внутреннего отражения (НПВО), спектры зеркального отражения, спектры диффузного отражения, а также спектры газов в газовых кюветах.

Корпус спектрометров герметичный, с возможностью продувки сухим газом для полного устранения влияния атмосферных паров. На корпусе имеется индикатор «LightBar», отображающий готовность спектрометров к измерениям.

Спектрометры выпускаются в следующих модификациях Summit, Summit Pro, Summit Lite, которые отличаются характеристиками спектрального разрешения и отношением сигнал/шума при регистрации спектров поглощения.

Общий вид спектрометров с указанием мест нанесения маркировки, заводского номера приведены на рисунках 1, 2, 3.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится печатным способом на наклейку, наносимую в месте, указанном на рисунках 1, 2, 3.

Пломбирования спектрометров не предусмотрено.

Кюветное отделение

iD1

Место нанесения маркировки

Micolet

Summit

FTIR Speciromet.

Место нанесения заводского номера

Рисунок 1 - Общий вид спектрометров Nicolet Summit с указанием мест нанесения маркировки, заводского номера

Кюветное

отделение

Место

нанесения

маркировки

Место

нанесения

заводского

номера

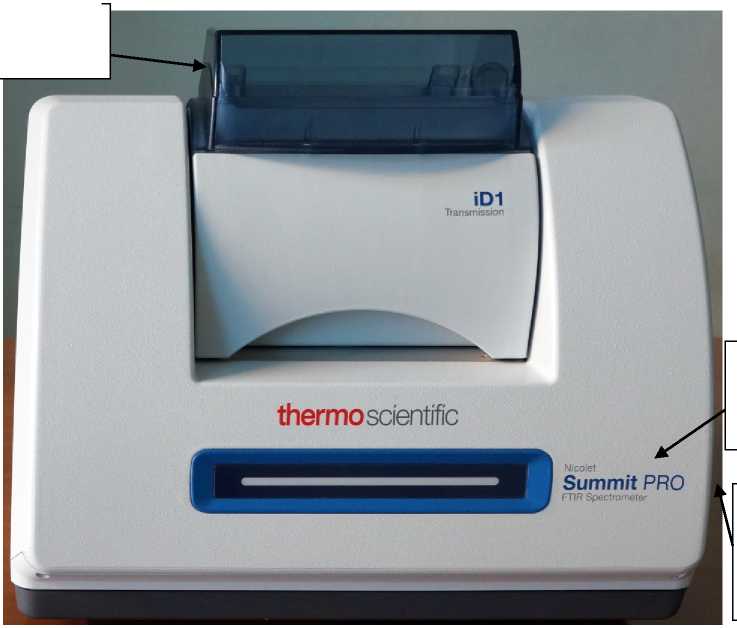

Рисунок 2 - Общий вид спектрометров Nicolet Summit Pro с указанием мест нанесения маркировки, заводского номера

Кюветное

отделение

Место

нанесения

маркировки

Место

нанесения

заводского

номера

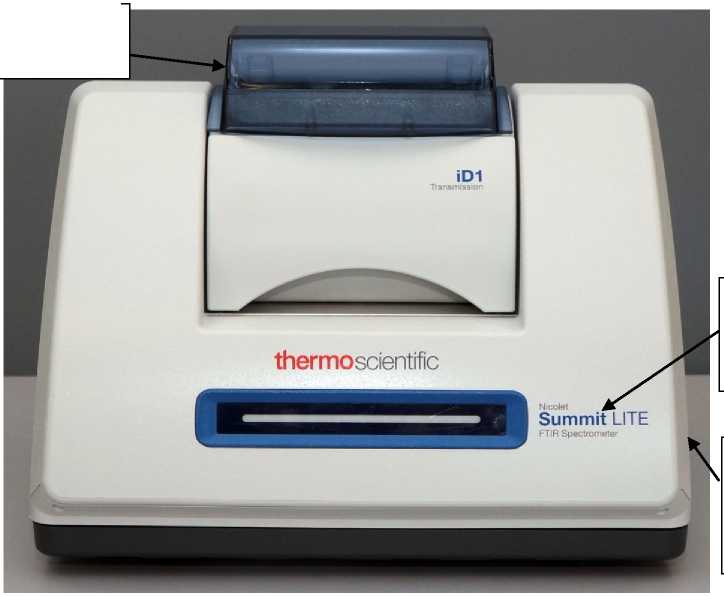

Рисунок 3 - Общий вид спектрометров Nicolet Summit Lite с указанием мест нанесения маркировки, заводского номера

В спектрометрах используется программное обеспечение «OMNIC Paradigm» на русском языке (далее - ПО), предназначенное для настройки параметров измерения, проверки рабочего состояния прибора, обработки выходной информации, построение графиков, печати и сохранения результатов анализа. Результаты измерений выводятся на экран персонального компьютера (далее - ПК). Несанкционированный доступ к программному обеспечению исключён посредством ограничения прав учетной записи пользователя.

Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

наносится на титульный лист руководства по эксплуатации методом печати.

Таблица 4 - Комплектность средства измерений

В разделе 5 руководства по эксплуатации «Фурье - спектрометры инфракрасные модели Nicolet Summit».

Приказ Федерального агентства по техническому регулированию и метрологии от 29.11.2018 № 2840 Государственная поверочная схема для средств измерений длины в диапазоне от 140^-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм

Техническая документация «Thermo Fisher Scientific», США

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «26» июля 2021 г. № 1480

Сведения об утвержденном типе средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
