МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

№ ¹²⁸⁰_______

Москва

О внесении изменений в сведения об утвержденном типе средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденном типе средств измерений в части сведений об изготовителе (правообладателе) утвержденного типа средств измерений, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.

• 3. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

/ \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 028BB28700A0AC3E9843FA50B54F406F4C

Кому выдан: Шалаев Антон Павлович

Действителен: с 29.12.2020 до 29.12.2021

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» июля 2021 г. № 1280

Лист № 1 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока ТОЛ-СЭЩ-35-IV

Трансформаторы тока ТОЛ-СЭЩ-35-IV (далее - трансформаторы) предназначены для контроля и передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.

Принцип действия трансформаторов тока заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов, а также обеспечения электрической изоляции измерительных устройств от цепей высокого напряжения.

Трансформаторы выполнены в виде опорной конструкции, представляет собой блок, состоящий из первичной катушки и двух, трех, четырех или пяти магнитопроводов со вторичной обмоткой, который залит компаундом на основе циклоалифатической смолы.

Выводы первичной обмотки расположены на верхней поверхности трансформатора. Вторичные обмотки расположены каждая на своем магнитопроводе. Выводы вторичных обмоток располагаются в нижней части трансформатора.

Трансформаторы имеют несколько исполнений, отличающихся по форме и метрологическим характеристикам. Исполнения трансформаторов тока ТОЛ-СЭЩ-35-IV представлены на рисунке 1.

В верхней части трансформатора (кроме 21 исполнения) расположен экран, который крепится к корпусу трансформатора двумя винтами М5. Литой блок прикреплен к металлической раме , которая имеет четыре отверстия для крепления трансформатора на месте установки. Трансформаторы имеют болт заземления М12*40, который расположен на раме, и клеммную коробку, изготовленную с возможностью пломбирования для защиты.

Трансформаторы предназначены для установки в открытые распределительные устройства (ОРУ), а так же в другие изделия наружной установки и являются комплектующими изделиями.

Место пломбировки

Место нанесения знака поверки

Исполнение ТОЛ-СЭЩ-35-IV

к*

Место нанесения знака поверки

Место пломбировки

Место нанесения знака поверки

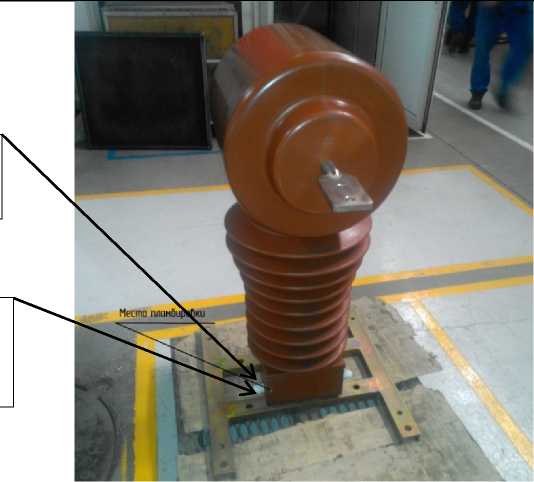

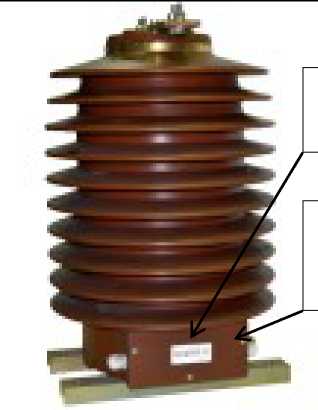

Рисунок 1 - Фотографии общего вида различных исполнений трансформаторов тока ТОЛ-СЭЩ-35-IV

Расшифровка условного обозначения трансформатора:

Категория размещения по

ГОСТ 15150

Климатическое исполнение по ГОСТ 15150__________

Номинальный вторичный ток, А

Номинальный первичный ___________ток, А____________________

Номинальная нагрузка, В\А

Класс точности

Конструктивный вариант __________________________________исполнения______________

Категория в зависимости от длины пути утечки внешней изоляции по ГОСТ 9920 (только для трансформаторов наружной __________________________________________установки)________________

Номинальное напряжение, _________________________________________кВ_____________________

Зарегистрированный __________________________________________________товарный знак изготовителя

С литой изоляцией

Опорный

Трансформатор тока

Основные метрологические и технические характеристики трансформаторов тока ТОЛ-СЭЩ представлены в таблице 1.

Таблица 1

наносится типографским методом на табличку технических данных трансформатора и на титульный лист паспорта.

Комплектность средства измерения

Таблица 2

приведены в руководстве по эксплуатации «Трансформатор тока ТОЛ-СЭЩ-35-IV. Руководство по эксплуатации 0РТ.142.131 РЭ часть VII» в п. 1 «Назначение».

ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия»;

ТУ 3414-178-15356352-2012 «Трансформаторы тока ТОЛ - СЭЩ. Технические условия».

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «12» июля 2021 г. № 1280

Сведения

об утвержденном типе средств измерений, подлежащие изменению в части сведений об изготовителе (правообладателе)
