МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

05 июля 2021 г.

И81

Москва

О внесении изменений в сведения об утвержденном типе средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

  • 1. Внести изменения в сведения об утвержденном типе средств измерений в части сведений об изготовителе (правообладателе) утвержденного типа средств измерений, согласно приложению к настоящему приказу.

  • 2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.

  • 3. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

    4. Контроль за исполнением настоящего приказа оставляюУа собой. Подлинник электронного документа, подписанного ЭП,

хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Руководитель

А.П.Шалаев

Сертификат: 028BB28700A0AC3E9843FA50B54F406F4C

Кому выдан: Шалаев Антон Павлович

Действителен: с 29.12,2020 до 29.12,2021

<____________________________




УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «05» июля 2021 г. № 1181

Лист № 1 Регистрационный № 39308-08 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Дозаторы объемные поршневые Liquidator 96

Назначение средства измерений

Дозаторы объемные поршневые Liquidator 96 (далее - дозаторы) с дискретно изменяемым объемом доз, мультиканальные, предназначены для отбора и дозирования жидкостей с динамической вязкостью не более 500 Па^с.

Описание средства измерений

Принцип действия дозаторов основан на создании в съемных наконечниках, надеваемых на дозирующую головку дозатора, разрежения или избыточного давления, в результате чего наконечники наполняются или из них вытесняется дозируемая жидкость. Разрежение или избыточное давление создается за счет перемещения в корпусе дозатора стального поршня, при этом его пипеточная головка может перемещаться как по вертикали, так и по горизонтали.

Дозаторы представляют собой ручную настольную пипеточную систему дозирования с 96 соплами с отдельными каналами в микротитровальном планшете стандартной конфигурации.

Дозаторы оснащены плавной регулировкой и цифровым индикатором объема дозы, отбор проб осуществляется механически.

Номинальный объем дозирования задается установкой регулятора объема дозы, устанавливающим ход поршня. Индикация выбранного значения объема осуществляется на индикаторе, расположенном на передней панели дозатора. Отбор доз и их слив производится нажатием рукоятки дозирования. Для удобства использования дозаторы Liquidator 96 оснащены рычагами для одновременного надевания 96 наконечников из специального штатива, и рычагом сброса использованных наконечников.

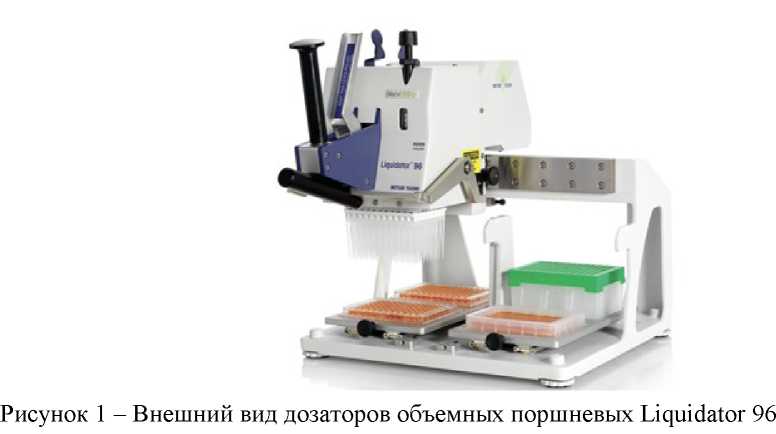

Внешний вид дозаторов представлен на рисунке 1:

Приказ Росстандарта №1181 от 05.07.2021, https://oei-analitika.ru

Метрологические и технические характеристики Метрологические и технические характеристики дозаторов объемных поршневых

Liquidator 96 приведены в таблице 1.

Таблица 1.

Диапазон дозирования жидкости, мкл

от 5 до 200

Дискретность дозирования объема, мкл

1

Пределы допускаемой систематической составляющей основной относительной погрешности, % при дозировании объема:

-  200 мкл

± 1,0

-  100 мкл

± 1,0

-  20 мкл

± 2,0

-  5 мкл

± 5,0

Предел допускаемого СКО случайной составляющей погрешности, %,

при дозировании:

0,5

-  200 мкл

0,8

-  100 мкл

1,5

-  20 мкл

3,5

-  5 мкл

Габаритные размеры (Д х Ш х В), см

38 х 33 х 40,5

Масса дозаторов (без наконечников), г, не более

2080

  • 2. Пределы допускаемой систематической составляющей дополнительной погрешности, вызванной разностью в температуре окружающего

воздуха и дозируемого образца, на каждый 1°С, не более, %

  • 3. Рабочая температура окружающего воздуха, °С                 от +20 до+25

  • 4. Изменение температуры окружающего воздуха, °С/час, не более 0,5

  • 5. Предел допускаемого отклонения температуры дозируемой жидкости

от температуры окружающего воздуха, °С

Знак утверждения типа

Знак утверждения типа наносится на титульный лист Руководства по эксплуатации методом компьютерной графики и корпус дозатора в виде наклейки.

Комплектность средства измерений

Таблица 2. Комплектность средства измерений

Наименование

Обозначение

Количество

Дозатор

Liquidator 96

1шт.

Штатив для установки высоты

-

4 шт.

Планшет с глубокими лунками

-

1 шт.

Штатив с 96 наконечниками LTS

-

3 шт.

Руководство по эксплуатации

-

1 экз.

Дополнительно по требованию заказчика:

наконечники с фильтрами и без

по заказу

коробки для хранения наконечников

по заказу

стенд для хранения дозаторов

по заказу

средства настройки дозаторов

по заказу

комплект запасных частей

по заказу

Лист № 4 Всего листов 4 Сведения о методиках (методах) измерений

Методики измерений изложены в руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к дозаторам объемным поршневым Liquidator 96

Техническая документация фирмы «METTLER-TOLEDO RAININ, LLC», США




ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «05» июля 2021 г. № 1181

Сведения

об утвержденном типе средств измерений, подлежащие изменению в части сведений об изготовителе (правообладателе)

№ п/п

Наименование типа

Обозначение типа

Регистрационный номер в ФИФ

Изготовитель

Правообладатель

Заявитель

Отменяемые сведения

Устанавливаемые сведения

Отменяемые сведения

Устанавливаемые сведения

1

2

3

4

5

6

7

8

9

1.

Дозаторы объемные поршневые

Liquidator 96

39308-08

Фирма «Rainin

Instrument LLC»,

США

Фирма «METTLER-

TOLEDO RAININ

LLC», США

АО «Меттлер-Толедо Восток», г. Москва
