Лист № 1 Регистрационный № 55910-19 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Автоцистерны ГРАЗ-АЦ и автотопливозаправщики ГРАЗ-АТЗ

Автоцистерны ГРАЗ-АЦ и автотопливозаправщики ГРАЗ-АТЗ (далее - АЦ и АТЗ) предназначены для измерений объема нефтепродуктов плотностью до 860 кг/м³.

Принцип действия АЦ и АТЗ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.

АЦ и АТЗ состоят из стальной или алюминиевой сварной цистерны, имеющей в поперечном сечении круглую, эллиптическую или чемоданообразную форму, установленной на шасси автомобиля. Корпус цистерны с надрамником крепится к лонжеронам шасси автомобиля при помощи стремянок или при помощи пластин. АЦ и АТЗ являются транспортными мерами полной вместимости (далее - ТМ). Цистерна состоит из герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. Каждая секция цистерны оборудована заливной горловиной прямоугольной, круглой или квадратной формы с установленным указателем уровня налива из металлического уголка.

Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:

• - горловину с указателем уровня и воздухоотводящим устройством;

• - съемную крышку горловины с заливным люком и дыхательным клапаном;

• - клапан донный;

• - кран шаровой;

• - рукава напорно-всасывающие;

• - насос и датчик уровня по дополнительному заказу.

Узел выдачи топлива АТЗ устанавливается в ящике на раме шасси с левой, правой стороны, за кабиной водителя или за цистерной, комплектуется счетчиком жидкости СЖ-ППО (Госреестр СИ №59916-15) или МКА (Госреестр СИ №71647-18).

АЦ и АТЗ имеют модификации ГРАЗ-АЦ/АТЗ-4; ГРАЗ-АЦ/АТЗ-4,9; ГРАЗ-АЦ/АТЗ-5,5; ГРАЗ-АЦ/АТЗ-6,5; ГРАЗ-АЦ/АТЗ-7,8; ГРАЗ-АЦ/АТЗ-8,6; ГРАЗ-АЦ/АТЗ-10,0; ГРАЗ-АЦ/АТЗ-10,7; ГРАЗ-АЦ/АТЗ-11,0; ГРАЗ-АЦ/АТЗ-11,8; ГРАЗ-АЦ/АТЗ-12; ГРАЗ-АЦ/АТЗ-13; ГРАЗ-АЦ/АТЗ-15,0; ГРАЗ-АЦ/АТЗ-15,8; ГРАЗ-АЦ/АТЗ-16, ГРАЗ-АЦ/АТЗ-17,0; ГРАЗ-АЦ/АТЗ-20,0, которые отличаются геометрическими размерами и номинальной вместимостью. В зависимости от материала (сталь или алюминиевый сплав) цистерны имеют варианты исполнения М2 и М1. Заводские (серийные) номера наносятся на информационную табличку в виде буквенно-цифровых обозначений ударным методом.

Общие виды АЦ и АТЗ представлены на рисунках 1 и 2.

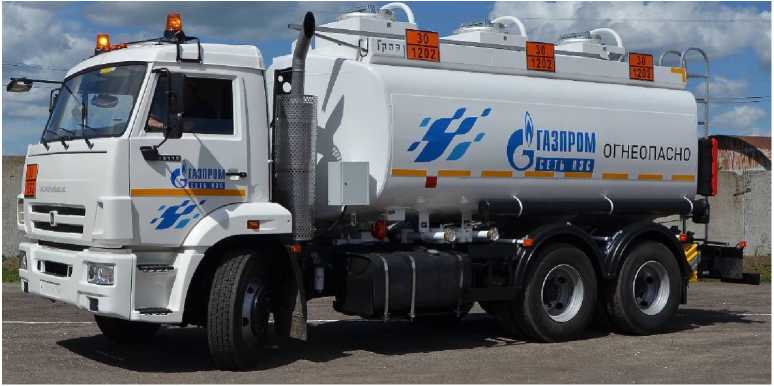

Рисунок 1 - Общий вид автоцистерны ГРАЗ-АТЗ-15,0

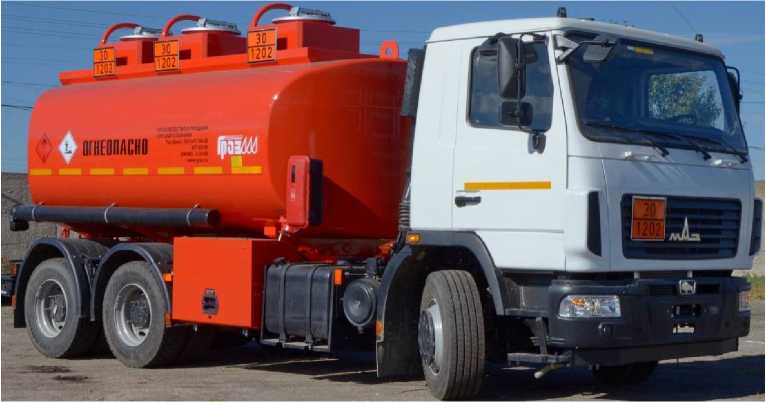

Рисунок 2 - Общий вид автотопливозаправщика ГРАЗ-АЦ-17,0

На боковых сторонах и сзади АЦ и АТЗ имеют надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

Схемы пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунках

3 и 4.

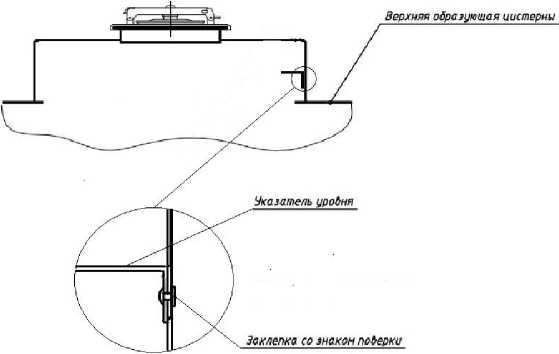

Рисунок 3 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки на заклепку, проходящую через боковую стенку горловины и указатель уровня налива в виде металлического уголка

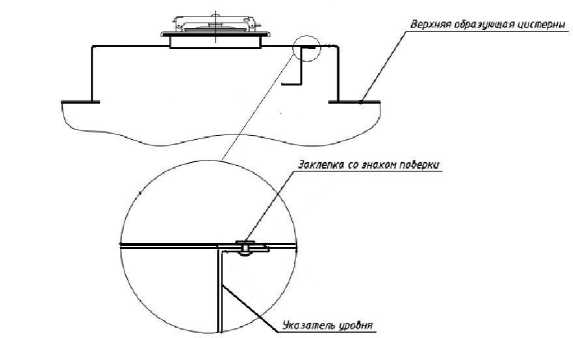

Рисунок 4 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки на заклепку, проходящую через верхнюю стенку горловины и указатель уровня налива в виде металлического уголка

отсутствует

Таблица 1 - Метрологические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Метрологические характеристики

Таблица 5 - Метрологические характеристики

Таблица 6 - Метрологические характеристики

Таблица 7 - Основные технические характеристики

Таблица 8 - Основные технические характеристики

Таблица 9 - Основные технические характеристики

Таблица 10 - Основные технические характеристики

Таблица 11 - Основные технические характеристики

Таблица 12 - Основные технические характеристики

наносится на маркировочную табличку методом лазерной гравировки и на титульные листы руководства по эксплуатации и формуляра типографским способом.

Таблица 13- Комплектность средства измерений

Раздел 2. «Использование по назначению» руководства по эксплуатации РЭ 37.253.288-2018

Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости (Часть 3)

ГОСТ 8.600-2011 ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки (в части приложения А)

ГОСТ 33666-2015 Автомобильные транспортные средства для транспортирования и заправки нефтепродуктов. Технические требования

ТУ-37.001.2030-2018 Автоцистерны ГРАЗ-АЦ и автотопливозаправщики ГРАЗ-АТЗ. Технические условия
