№989 от 10.06.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 251308
О внесении изменений в сведения об утвержденном типе средств измерений
Приказы по основной деятельности по агентству Вн. Приказ № 989 от 10.06.2021
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
10 июня 2021 г.
№ 989
Москва
О внесении изменений в сведения об утвержденном типе средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденном типе средств измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.
-
3. ФГУП «ВНИИМС» (А.Ю.Кузин) внести изменения в сведения об утвержденном типе средств измерений согласно приложению к приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906 «Об утверждении порядка создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений».
-
4. Контроль за исполнением настоящего приказа возложить
на заместителя Руководителя РОёитИИДИртй С.С.ГОЛубёИИ. >
Заместитель Руководителя
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Сертификат: 01B04FD20037AC92B24BBE37DDE2D3F374 Кому выдан: Кулешов Алексей Владимирович Действителен: с 15.09.2020 до 15.09.2021
АВ.Кулешов
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «10» июня 2021 г. № 989
Сведения об утвержденном типе средств измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Добавляемый изготовитель |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
1. |
Счетчики воды турбинные |
ВСХН, ВСХНд, ВСГН, ВСТН |
61401-15 |
ЗАО «Тепловодомер», г. Мытищи, Московская область |
МП РТ 22722015 |
МП РТ 2272 2 01 5 с изменением №1 |
ЗАО «Тепловодомер» г. Мытищи, Московская область |
ФБУ "Ростест -Москва", г. Москва |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «10» июня 2021 г. № 989
Лист № 1 Регистрационный № 61401-15 Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики воды турбинные ВСХН, ВСХНд, ВСГН, ВСТН
Назначение средства измеренийСчетчики воды турбинные ВСХН, ВСХНд, ВСГН, ВСТН предназначены для измерений объема холодной и горячей воды, протекающей в системах холодного и горячего водоснабжения, в обратных или подающих трубопроводах закрытых и открытых систем теплоснабжения.
Описание средства измеренийСчетчики воды турбинные ВСХН, ВСХНд, ВСГН, ВСТН состоят из турбины, червячного механизма с магнитной муфтой, расположенных в корпусе счетчика, и счетного механизма, герметично отделенных друг от друга. Счетный механизм состоит из масштабирующего редуктора с показывающим устройством, выполненном в виде стрелочных и роликовых указателей объема.
Вода через входное отверстие поступает внутрь корпуса счетчика, приводит во вращение турбину и через выходное отверстие вытекает в трубопровод. Число оборотов турбины пропорционально объему прошедшей через счетчик воды. Вращение турбины через магнитную связь передается на счетный механизм, преобразуется в значение измеренного объема воды и выводится на показывающем устройстве счетчика.
Счетчики ВСХНд, ВСТН дополнительно имеют магнитоуправляемый контакт, при помощи которого формируются выходные импульсы, количество которых пропорционально объему воды, прошедшему через счетчик.
Для защиты от несанкционированного доступа к механизму счетчиков воды турбинных ВСХН, ВСХНд, ВСГН, ВСТН устанавливается пломба на регулировочный винт, а на ВСХНд, ВСТН дополнительно устанавливается пломба на импульсный выход.
Счетчики воды турбинные ВСХН, ВСХНд предназначены для измерений объема холодной воды.
Счетчики воды турбинные ВСГН, ВСТН предназначены для измерений объема горячей воды.
Общий вид средства измерений представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Заводской (серийный) номер указывается на маркировочной табличке в виде значного цифрового формата.
а) Счетчик воды турбинный ВСХН-50

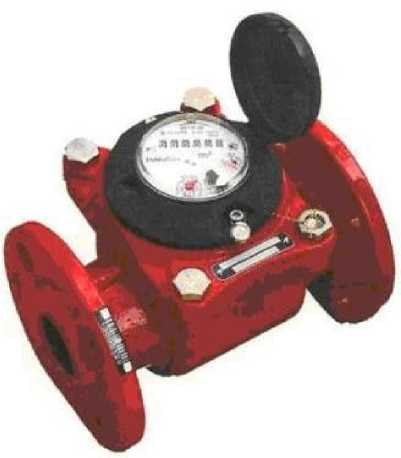

в) Счетчик воды турбинный ВСГН-50
Рисунок 1- Общий вид счетчиков воды турбинных ВСХН, ВСХНд, ВСГН, ВСТН

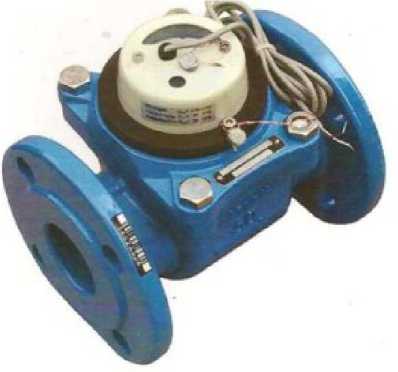

б) Счетчик воды турбинный ВСХНд-50

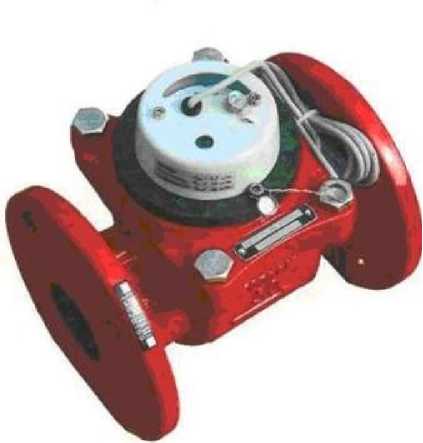

г) Счетчик воды турбинный ВСТН-50

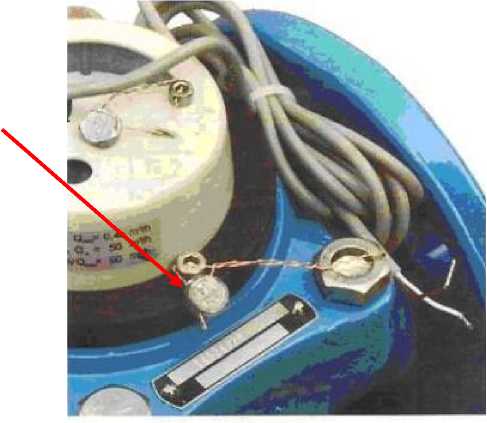

Знак поверки
б) Счетчик воды турбинный ВСХНд-50
Рисунок 2 - Схема пломбировки от несанкционированного доступа
а) Счетчик воды турбинный ВСХН-50
Программное обеспечениеотсутствует
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
г |
Значение | |||||||
|
Условный диаметр, мм |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
Расход воды счетчиков холодной воды ВСХН, ВСХНд, м3 /ч | |||||||||
|
- наименьший Qmin |
0,40 |
0,40 |
0,45 |
0,50 |
0,60 |
1,5 |
1,80 |
4,00 |
10 |
|
- переходный Qt |
0,64 |
0,64 |
0,80 |
0,80 |
1,28 |
2,0 |
3,2 |
6,00 |
16,0 |
|
- номинальный Qn |
30,00 |
50,00 |
63,00 |
120,0 |
230,0 |
250,0 |
400,0 |
750,0 |
1100 |
|
- наибольший Qmax |
60,00 |
90,00 |
120,0 |
200,0 |
300,0 |
350,0 |
600,0 |
1000 |
1600 |
|
Порог чувствительности, м3/ч, не более |
0,15 |
0,15 |
0,20 |
0,25 |
0,25 |
0,5 |
1,0 |
1,5 |
3,0 |
|
Расход воды счетчиков горячей воды ВСГН, ВСТН, м3 /ч | |||||||||
|
- наименьший Qmin |
0,63 |
0,63 |
1,00 |
1,58 |
2,40 |
4,0 |
6,00 |
10,0 |
20,00 |
|
- переходный Qt |
1,00 |
1,0 |
1,60 |
2,52 |
4,00 |
6,4 |
10,0 |
16,0 |
40,00 |
|
- номинальный Qn |
25,00 |
25,00 |
40,00 |
63,00 |
100,0 |
160,0 |
250,0 |
400,0 |
630 |
|
- наибольший Qmax |
32,00 |
32,00 |
60,00 |
90,00 |
140,0 |
200,0 |
312,0 |
500,0 |
1260 |
|
Порог чувствительности, м3/ч, не более |
0,25 |
0,25 |
0,30 |
0,35 |
0,60 |
1,1 |
2,0 |
4,0 |
8,0 |
|
Цена выходного импульса ВСХНд, ВСТН, л/имп |
100 |
1000 | |||||||
|
Наименьшая цена деления, м3 |
0,0005 |
0,005 | |||||||
|
Пределы допускаемой относительной погрешности, %, в диапазонах расходов
|
±5 ±2 | ||||||||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||||||||
|
Условный диаметр, мм |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
Габаритные размеры, мм, не более | |||||||||
|
- длина |
200 |
200 |
200 |
225 |
250 |
250 |
300 |
350 |
450 |
|
- высота ВСХН, ВСГН |
170 |
180 |
190 |
212 |
222 |
250 |
350 |
375 |
420 |
|
- высота ВСХНд, ВСТН |
270 |
280 |
290 |
332 |
342 |
370 |
575 |
600 |
645 |
|
- ширина |
150 |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
400 |
|
Масса, кг, не более |
7,8 |
9,8 |
10,5 |
13,2 |
15,5 |
18 |
40 |
51 |
75 |
|
Диапазон температуры воды для счетчиков воды турбинных ВСХН, ВСХНд, °С |
от +5 до +50 | ||||||||
|
Диапазон температуры воды для счетчиков воды турбинных ВСГН, ВСГНд, ВСТН, °С |
от +5 до +150 | ||||||||
|
Наибольшее значение роликового 3 указателя счетного механизма, м3 |
999999 |
999999-10 | |||||||
|
Потеря давления при наибольшем расходе не превышает, МПа, не более |
0,01 | ||||||||
|
Максимальное рабочее давление, МПа |
1,6 | ||||||||
наносят на счетное устройство фотохимическим методом и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счетчик воды турбинный |
ВСХН или ВСХНд или ВСГН или ВСТН |
1 шт. |
|
Руководство по эксплуатации |
РЭ 4213-201-18151455-2014 |
в электронном виде - на сайте изготовителя |
|
Паспорт |
ПС 4213-201-18151455-2014 |
1 экз. |
|
Упаковка |
- |
1 шт. |
приведены п. 1.5 «Устройство и работа счетчика» руководства по эксплуатации РЭ 4213-20118151455-2014.
Нормативные и технические документы, устанавливающие требования к счетчикам воды турбинным ВСХН, ВСХНд, ВСГН, ВСТНПриказ Росстандарта от 07.02.2018 № 256 Об утверждении государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости (часть 1)
ГОСТ Р 50193.1-92 (ИСО 4064/1-77) Измерение расхода воды в закрытых каналах. Счётчики холодной питьевой воды. Технические требования
ГОСТ 14167-83 Счетчики холодной воды турбинные. Технические требования
ТУ 4213-201-18151455-2014 Счетчики воды турбинные ВСХН, ВСХНд, ВСГН, ВСТН. Технические условия
Лист № 5
Всего листов 5
