№ п/п

Наименование типа

Обозначение типа

Заводской

номер

Регистрационный номер в ФИФ

Правообладатель

Отменяемая методика поверки

Действие

методики поверки сохраняется

Устанавливаемая методика поверки

Добавляемый изготовитель

Заявитель

Юридическое лицо, проводившее испытания

1

2

3

4

5

6

7

8

9

10

11

12

1.

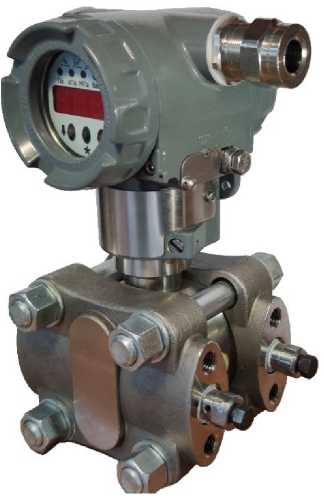

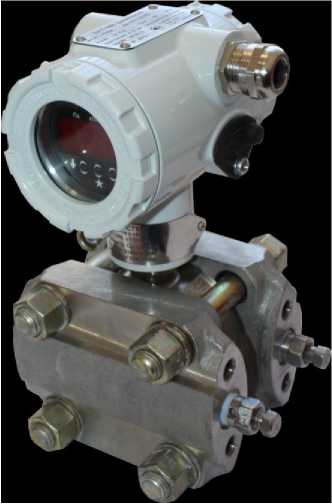

Преобразовате ли давления измерительные

СДВ-SMART, мод. 1020, 1030, 1040, 1112, 1120, 1130, 1140, 1212, 1220, 1230, 1240, 1312, 1320, 1330, 1340, 1412, 1420, 1430, 1434, 1440, 1444, 1450, 1460, 1530, 1540

61935-15

Акционерное общество «Научно-производственн ый комплекс «ВИП» (АО «НПК ВИП»), г.

Екатеринбург

МП 95-2212013

МП 95-2212013 с изменением

№1

Акционерное общество «Научно-производстве нный комплекс

«ВИП» (АО «НПК ВИП»), г.

Екатеринбур г

УНИИМ -филиал ФГУП «ВНИИМ им. Д.М. Менделеева», г. Екатеринбург

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

EPDD hart.a43

Номер версии (идентификационный номер) ПО

Не ниже 1.0

Цифровой идентификатор ПО

-

Наименование характеристики

Значение

Верхние пределы измерений (ВПИ)*:

- для преобразователей избыточного давления

от 0,16 до 250 кПа

- для преобразователей абсолютного давления

от 2,5 до 250 кПа

- для преобразователей разрежения

от 0,16 до 100 кПа

- для преобразователей давления-разрежения с одинаковыми по абсолютному значению ВПИ избыточного давления и разрежения

от 0,125 до 20 кПа

с различающимися по абсолютному значению ВПИ избыточного давления и разрежения:

- по избыточному давлению

от 12,5 до 150 кПа

- по разрежению

от 12,5 до 100 кПа

- для преобразователей разности давлений

от 0,16 кПа до 16 МПа

- для преобразователей гидростатического давления

от 1,6 до 250 кПа

Вариация выходного сигнала, % от ВПИ, не более

0,5- y

Пульсация выходного сигнала, % от ВПИ, не более: - в диапазоне частот от 0,06 до 5 Гц включ.

0,7 Y

- в диапазоне частот от 5 до 10⁶ Гц

0,25

Пределы допускаемой дополнительной приведенной погрешности, вызванной воздействием вибрации, % от ВПИ:

р

+к--

- k для преобразователей модификаций 1020, 1030,

Рв

1040, 1112, 1120, 1130, 1140, 1212, 1220, 1230, 1240,

1312, 1320, 1330, 1340, 1412, 1420, 1430, 1434, 1440,

1444, 1530, 1540

0,25

- к для преобразователей модификаций 1450, 1460

0,1

Наименование характеристики

Значение

Пределы дополнительной приведенной погрешности преобразователей разности давлений и гидростатического давления при двухстороннем нагружении рабочим избыточным давлением, % от ВПИ:

• - Kf для преобразователей модификации 1412

• - Kf для преобразователей модификации 1420

• - Kf для преобразователей модификаций 1430, 1434, 1440, 1444, 1530, 1540

• - Kf для преобразователей модификаций 1450, 1460

р

глХ- п X   max

Kf-Рраб-

±0,2%/1 МПа

±0,08%/1 МПа

±0,04%/1 МПа

±0,02%/1 МПа

* Допускается указывать ВПИ преобразователей в других единицах давления, допущенных к применению в Российской Федерации. ВПИ преобразователей, поставляемых на экспорт, могут быть выражены в единицах величин, предусмотренных договором (контрактом), заключенным с заказчиком

Модификации преобразователей

Пределы допускаемой основной приведенной погрешности у, % от ВПИ

Пределы допускаемой дополнительной приведенной погрешности ут, вызванной изменением температуры окружающего воздуха на каждые 10 °С, % от ВПИ

6 кПа < Рв < 10 кПа

2,5 кПа < Рв <6 кПа

1020

± 0,5

± 1,0

± (0,1+0,05 Pmax/ Рв)

Модификации преобразователей

Пределы допускаемой основной приведенной погрешности

y,

% от ВПИ

Пределы допускаемой дополнительной приведенной погрешности ут, вызванной изменением температуры окружающего воздуха на каждые 10°С, % от ВПИ

25 кПа < Рв < 40 кПа

6 кПа < Рв <25 кПа

4 кПа < Рв <6 кПа

1030

± 0,25

± 0,5

± 1,0

± (0,05+0,05 Pmax/ Рв)

± 0,5

± 1,0

± (0,1+0,05 Pmax/ Рв)

Модификации преобразователей

Пределы допускаемой основной приведенной погрешности у, % от ВПИ

Пределы допускаемой дополнительной приведенной погрешности т, вызванной изменением температуры окружающего воздуха на каждые 10°С, % от ВПИ

1 кПа< Рв < 4 кПа

0,4 кПа < Рв <1 кПа

0,16 кПа < Рв <0,4 кПа

1112,

1212,

1412

± 0,25

± 0,5

± 1,0

± (0,05+0,05 Ртах/ Рв)

± 0,5

± 1,0

± (0,1+0,05 Pmax/ Рв)

Модификации преобразователей

Пределы допускаемой основной приведенной погрешности y, % от ВПИ

Пределы допускаемой дополнительной приведенной погрешности тт, вызванной изменением температуры окружающего воздуха на каждые 10°С, % от ВПИ

1кПа<|Р_в⁺| + РГ1<

<1,6 кПа

0,64 кПа<|Р_в⁺| + |Р_Е-|< <1 кПа

0,25 кПа<|Р_Е⁺| + |Р_в-|< <0,64 кПа

1312

± 0,25

± 0,5

± 1,0

± (0,05+0,05 • Р_тах/ Рв)

± 0,5

± 1,0

± (0,1+0,05 •Ртах/ Рв)

Модификации преобразователей

Пределы допускаемой основной приведенной погрешности у, % от ВПИ

Пределы допускаемой дополнительной приведенной погрешности /, вызванной изменением температуры окружающего воздуха на каждые 10°С, % от ВПИ

Ртах/'10 < Рв < Ртах

1240

± 0,15

± (0,05+0,05 Pmax/ Рв)

± 0,25

± 0,5

± (0,1+0,05 Pmax/ Рв)

Модификации преобразователей

Пределы допускаемой основной приведенной погрешности у, % от ВПИ/ пределы допускаемой дополнительной приведенной погрешности /т, вызванной изменением температуры окружающего воздуха на каждые 10°С, % от ВПИ**

Ртах/3 < Рв < Ртах

Ртах/10 < Рв < Ртах/3

Ртах/25<Рв<Ртах/10

1040, 1120, 1130, 1140, 1220, 1230, 1320, 1330, 1340, 1420, 1430, 1434, 1440, 1444, 1450, 1460, 1530, 1540

0,075/

± (0,05+0,05^ —)

0,075+0,007-^^-3)/

± (0,05+0,05^ ^)

°Е

0,124+0,012-^^ -10)/ ± (0,1+0,04-^ )

°в

± 0,1/

± (0,05+0,05 Pmax/ Рв)

± 0,15/

± (0,05+0,05 Pmax/ Рв)

± 0,5/

± (0,1+0,04 Pmax/ Рв)

± 0,15/

± (0,05+0,05 Pmax/ Рв)

± 0,25/

± (0,05+0,05 Pmax/ Рв)

± 0,5/

± (0,1+0,05 Pmax/ Рв)

± 1,0/

± (0,1+0,04 Pmax/ Рв)

Наименование характеристики

Значение

Выходной сигнал:

аналоговый сигнал постоянного тока от 4 до 20 мА, совмещенный с цифровым сигналом в стандарте протокола HART;

аналоговый сигнал напряжения постоянного тока от 0,8 до 3,2 В; цифровой сигнал на базе интерфейса RS485;

аналоговый сигнал напряжения постоянного тока от 0,8 до 3,2 В, совмещенный с цифровым сигналом протокола HART.

Напряжение питания постоянного тока, В:

- для преобразователей невзрывозащищенных исполнений и с видом взрывозащиты «взрывонепроницаемая оболочка»

от 6 до 42

- для преобразователей с видом взрывозащиты «искробезопасная электрическая цепь»

от 6 до 24

- номинальное значение

для преобразователей с выходным сигналом по напряжению

для остальных преобразователей

7±0,5

24±0,5

Потребляемая мощность, В^А, не более:

• - для преобразователей невзрывозащищенных исполнений и с видом взрывозащиты «взрывонепроницаемая оболочка»

• - для преобразователей с видом взрывозащиты «искробезопасная электрическая цепь»

1,5

1,2

Масса (в зависимости от модификации преобразователя), кг

от 5 до 12

Габаритные размеры, мм, не более:

• - высота

• - ширина

• - длина

260

225

200

Условия эксплуатации температура окружающего воздуха, °С

от - 61 до + 70

Относительная влажность, %, не более

100 при температуре 30°С

Средняя наработка на отказ, ч

157 000

Средний срок службы, лет

14

Наименование

Обозначение

Количество

Примечание

Преобразователь давления измерительный

АГБР.406239.001-33

1 шт.

Исполнение и обозначение в соответствии с заказом

Этикетка(паспорт)

АГБР.406239.001-33ПС

1 экз.

Методика поверки

МП 95-221-2013 с

изменением № 1

1 экз.

На 100 шт. или в один адрес, или по заказу, или в электронном виде

Руководство по эксплуатации

АГБР.406239.001-ХХР

Э

1 экз.

Сертификат соответствия (копия)

-

1 экз.

Для СДВ-SMART-Exd по запросу

Инструкция по монтажу кабельных вводов

-

1 экз.
